Точное давление имеет большее значение, чем думает большинство людей. Неисправный манометр может быстро вывести из строя вашу систему.
Здесь вы найдете промышленные манометры для газа, жидкости и пара, от общетехнологического до гидравлического и котлового применения.
На этой странице мы помогаем вам выбрать правильный диапазон манометров, способ подключения и тип, чтобы ваше оборудование работало безопасно и надежно.

Что такое манометр?

Определение манометра и принцип работы

Манометр — это простой инструмент, который показывает, насколько сильно газ, жидкость или пар проникают внутрь вашей системы.
Он превращает это невидимое давление в четкие показания с помощью указателя на циферблате или цифрового дисплея.
В большинстве промышленных манометров используется эластичная трубка Бурдона или диафрагма; когда давление повышается, оно движется, и это движение приводит в движение индикатор, который вы видите.
Вы взглянете на него и сразу узнаете, работают ли насосы, трубопроводы или компрессоры безопасно или им грозит опасность.

Манометрическое давление в сравнении с абсолютным и дифференциальным давлением

Здесь многие пользователи запутываются; манометр может показывать разные «виды» давления, и они не одинаковы.
Манометрическое давление сравнивает технологическое давление с давлением воздуха вокруг нас, поэтому оно показывает ноль, когда ваша линия открыта для атмосферы.
Абсолютное давление использует герметичный вакуум в качестве эталона, поэтому оно абсолютно устойчиво для вакуумных, лабораторных или аэрокосмических работ.
Манометры дифференциального давления измеряют разницу между двумя точками, поэтому они подходят для фильтров, чистых помещений и трубопроводов, где небольшие перепады давления действительно имеют значение.

Типы манометров, которые мы предлагаем

Все наши манометры измеряют давление, но делают это по-разному и подходят для разных задач.
Здесь мы стараемся упростить задачу, поэтому вы можете подобрать каждый тип к своей линии, резервуару или фильтру, не теряясь в жаргоне.

Промышленный манометр с трубкой Бурдона

Манометр с трубкой Бурдона — классическая рабочая лошадка; внутри него изогнутая металлическая трубка распрямляется по мере повышения давления.
Это крошечное движение перемещает шестеренки, а затем указатель, так что вы сразу получаете четкое аналоговое показание даже на расстоянии.

Лучше всего, когда вам нужно:

• · Диапазоны давления от среднего до высокого для линий газа, жидкости или пара.

• · Прочная конструкция из нержавеющей стали или латуни, выдерживающая жесткие условия эксплуатации.

• · Недорогой и надежный манометр для компрессоров, насосов, гидравлических и общепромышленных систем.

Мембранный и капсульный манометр для низкого или коррозионного давления

В мембранных манометрах используется тонкая гибкая диафрагма; он отклоняется при изменении давления и приводит в движение указатель или датчик.
Они любят грязные, вязкие или агрессивные среды, потому что диафрагма отделяет ваш процесс от внутреннего механизма.

Капсульные манометры состоят из двух гофрированных диафрагм; они реагируют на очень небольшое давление газа и незначительные изменения.
Вы выбираете их, когда контролируете воздух низкого давления, вентиляционные линии или деликатные лабораторные газы, где важен каждый миллибар.

Быстрое сравнение

Тип датчика	Фокус диапазона давления	Медиа и вариант использования
Манометр с трубкой Бурдона	От 0~0,1 МПа до 0~100 МПа	Чистый газ (воздух, азот), неагрессивная жидкость (вода, гидравлическое масло). Условия работы: общепромышленные объекты, гидравлические системы, пневматическое оборудование, контроль давления в трубопроводах.
Мембранный манометр	от 0~1 кПа до 0~60 МПа	Агрессивные среды (растворы кислот и щелочей, соляные туманы), вязкие среды (шламы, смолы), среды, содержащие частицы (рудные пульпы, угольный порошок). Условия работы: химические реакторы, очистка сточных вод, пищевая промышленность, шламопроводы.
Цифровой манометр	от 0~10 Па до 0~2000 МПа, поддержка вакуумного давления -0,1 МПа~0~10 МПа	Совместим с чистыми, агрессивными и вязкими средами (требуется соответствующий материал диафрагмы). Условия работы: Прецизионные измерения, лабораторная калибровка, сбор данных для автоматизированных производственных линий, взрывобезопасная среда (искробезопасного типа)

Манометр дифференциального давления для фильтрации и расхода

Манометры дифференциального давления делают нечто уникальное; они сравнивают два давления вместо одного.
Внутри подвижный элемент уравновешивает давление на стороне высокого и низкого давления, а его ход показывает только разницу.

Вы наблюдаете за этой разницей, чтобы увидеть, не засоряется ли фильтр, остается ли чистое помещение положительным или не засоряется ли теплообменник.
Это позволяет бригадам технического обслуживания действовать заранее, до того, как произойдет резкий скачок энергопотребления или ухудшится качество продукции из-за незаметной потери давления.

Типичные места, где они сияют

• · Корпуса фильтров и пылесборники для отслеживания загрузки фильтра.

• · Линии потока, в которых падение давления используется в качестве индикатора расхода.

• · Резервуары под давлением, уровень которых определяется по дифференциальному напору.

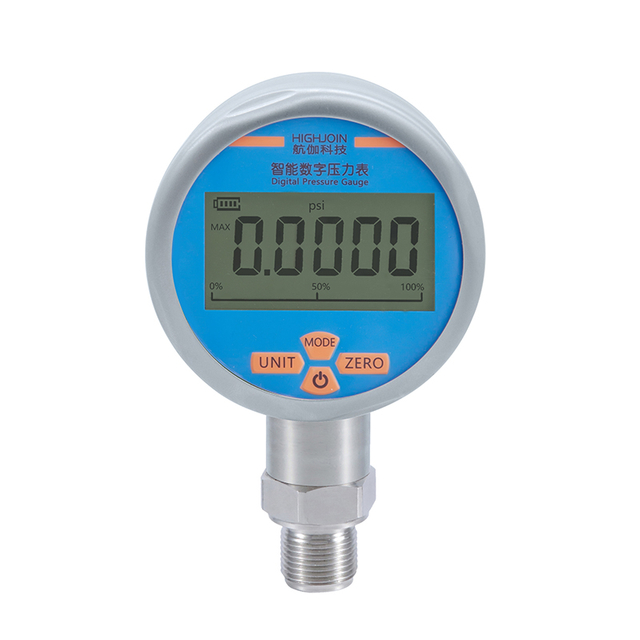

Цифровой манометр и измерительный манометр

Цифровой манометр ощущается по-другому, как только вы его видите; числа заменяют указатель, и точность подскакивает.
Внутри электронный датчик преобразует давление в электрический сигнал, а затем электроника отображает его на ЖК- или светодиодном экране.

Эти цифровые и испытательные манометры идеально подходят, когда вам нужна точная калибровка, регистрация данных или быстрая проверка других манометров в полевых условиях.
Мы используем их на стендах для гидравлических испытаний, при запуске насосов и в дни устранения неполадок, когда действительно важна каждая десятичная дробь давления.

Почему команды используют цифровые манометры

• · Более высокая точность и стабильные показания даже на малых расстояниях.

• · Легкое переключение единиц измерения между барами, фунтами на квадратный дюйм, кПа или дюймами H₂O.

• · Дополнительные функции, такие как фиксация минимального/максимального значения, сигналы тревоги или ведение журнала, которые помогают при вводе в эксплуатацию и аудите.

Применение манометров по отраслям

Манометры можно увидеть практически повсюду: от тихих котельных до суровых химических заводов.
Здесь мы фокусируемся на двух сложных областях, где безопасное управление давлением действительно защищает людей и оборудование.

Решения для измерения давления воды, отопления, вентиляции и кондиционирования воздуха в котлах

Системы водоснабжения и отопления, вентиляции и кондиционирования живут или умирают в зависимости от стабильного давления; одно неверное показание может означать утечку, шум или даже разрыв линий.
В контурах охлажденной воды и отопления манометры помогают увидеть производительность насоса, наличие воздушных карманов и падение давления на змеевиках.

При построении систем отопления, вентиляции и кондиционирования воздуха и систем очистки воздуха используются манометры низкого давления или устройства манометрического типа, которые отслеживают давление в воздуховоде и загрузку фильтра.
Становится легко обнаружить загрязненные фильтры на ранней стадии, обеспечить эффективную работу вентиляторов и поддерживать правильный поток воздуха в каждой зоне.

Котлам необходимы специальные датчики температуры и давления, чтобы операторы могли сразу видеть давление пара и температуру воды.
Эти комбинированные манометры помогают предотвратить опасные случаи избыточного давления, сохраняя при этом системы отопления в диапазоне максимальной эффективности.

Типичное применение в системах водоснабжения, вентиляции и кондиционирования воздуха, котлах

• · Контроль давления в резервуарах для воды и трубопроводах в насосных.

• · Спринклерные и противопожарные системы, где нормы требуют четкого указания давления.

• · Проверка температуры и давления котла во избежание сухого возгорания и избыточного давления.

Манометр для пищевой, химической и санитарной промышленности

На пищевых предприятиях манометры должны быть чистыми, гладкими и легко моющимися; бактерии не могут найти место, где можно спрятаться.
В санитарных манометрах часто используются корпуса и соединения из нержавеющей стали 316L, а также полированные поверхности для обеспечения строгой гигиены.

Они выдерживают мытье при высоких температурах, стерилизацию паром и агрессивные чистящие средства, не отслаиваясь и не ржавея.
Многие используют манометр с мембранным разделителем, поэтому продукт никогда не касается измерительного механизма, а показания остаются точными.

Приборы химической промышленности сталкиваются с еще одной проблемой; они должны выдерживать воздействие агрессивных сред, дыма и иногда высокой вибрации.
Инженеры выбирают нержавеющую сталь или специальные покрытия, такие как ПТФЭ или тантал, когда технологическая жидкость быстро воздействует на обычные металлы.

Где используются эти санитарные и химические датчики

• · Линии по производству продуктов питания и напитков, включая молочные заводы, пивоварни и разливочные машины.

• · Фармацевтические реакторы и стерильные устройства, требующие легко очищаемой конструкции без щелей.

• · Химические реакторы, очистные сооружения и нефтехимические установки, работающие с агрессивными жидкостями или парами.

Как правильно выбрать манометр

Выбрать манометр будет проще, если разбить решение на несколько четких шагов.
Вы смотрите, какое давление вам нужно увидеть, что это за среда и как манометр будет крепиться в системе.

Выбор диапазона давления, точности и размера шкалы

Вы никогда не захотите, чтобы датчик работал на пределе своих возможностей; большинство инженеров поддерживают нормальное давление ниже 75% от полной шкалы, чтобы избежать усталости.
Выберите диапазон, в котором ваше обычное рабочее давление находится в средней трети шкалы, чтобы указатель находился в «золотой зоне» для лучшего считывания.

Точность зависит от того, насколько критично измерение; испытательным манометрам может потребоваться 0,25% или 0,1% от полной шкалы, в то время как общие заводские проверки часто благополучно обходятся примерно в пределах 1–2%.
Если операторам необходимо читать показания манометра на расстоянии или выполнять точную настройку, выберите циферблат большего размера, чтобы цифры и градации оставались четкими.

Краткое руководство: дальность и точность

Тип приложения	Типичный выбор диапазона	Рекомендуемый класс точности
Проверка безопасности/избыточного давления	Рабочее давление ≤ 75% от полной шкалы	1–2% от диапазона
Критический контроль процессов	Рабочее давление в центральной трети циферблата	≤ 0,5% от диапазона
Калибровка/тестирование	Узкий диапазон вокруг заданного значения	0,25–0,1 % от диапазона

Технологические среды, материалы и защита

Среда сообщает вам, что должны пережить смачиваемые части; Очистить воздух легко, а горячие химикаты или жидкий раствор — нет.
Для воды и неагрессивных жидкостей хорошо подходит латунь или стандартная нержавеющая сталь, тогда как для агрессивных химикатов обычно требуются полностью нержавеющие или специальные сплавы.

Если линия вибрирует или пульсирует давление, помогает манометр, заполненный жидкостью; он гасит удары и сохраняет указатель устойчивым.
Там, где среда может засорить небольшие каналы, мы часто добавляем мембранное уплотнение, чтобы манометр видел только чистую заполняющую жидкость, а не густой продукт.

Контрольный список медиа-материалов

• · Чистый газ/вода: корпус и разъем из латуни или нержавеющей стали 304/316.

• · Коррозионные химикаты: элементы из нержавеющей стали 316, монеля или инконеля, часто с футеровкой из ПТФЭ или тантала.

• · Грязные или вязкие среды: мембранные уплотнения, каналы большего размера и корпуса, заполненные жидкостью, для увеличения срока службы.

Подключение, монтаж и единицы измерения

Соединения должны соответствовать как региональным стандартам, так и тому, как будет располагаться манометр; в Северной Америке распространена резьба NPT, в то время как во многих других регионах используется G/BSP.
Вы проверяете размер, тип резьбы и метод уплотнения, чтобы манометр легко устанавливался и оставался герметичным с течением времени.

Стиль монтажа влияет на читаемость; нижнее крепление подходит для вертикальных трубопроводов, а заднее крепление аккуратно размещается на панелях или передних фланцевых узлах.
В удаленных или труднодоступных местах при монтаже на панели или поверхности держите циферблат так, чтобы операторы могли видеть его, не взбираясь и не сгибаясь.

Единицы имеют значение для операторов и документации; В промышленности преобладают фунты на квадратный дюйм и бар, в то время как в лабораториях и системах отопления, вентиляции и кондиционирования воздуха используются кПа, торр, мм рт. ст. или дюймы водяного столба.
Выберите систему единиц, которую уже использует ваша команда, а если вы смешиваете системы, держите под рукой надежную таблицу преобразования, чтобы избежать ошибок.

Часто задаваемые вопросы о манометрах

Вот прямые ответы на вопросы, которые люди чаще всего задают, прежде чем выбрать или заменить датчик давления.
Используйте их для быстрой проверки, чтобы избежать распространенных ошибок и обеспечить безопасность и простоту эксплуатации вашей системы.

Какова основная функция манометра?

Манометр показывает, какое давление находится внутри вашей системы в определенный момент времени.
Он превращает невидимую силу в трубе, резервуаре или трубопроводе в очевидную ценность, которую люди могут прочитать и следовать ей.

Эти показания помогают поддерживать оборудование в безопасных пределах, чтобы насосы, котлы, компрессоры и клапаны не работали с перегрузкой.
Это также дает быстрый способ обнаружить утечки, засоры и неисправные компоненты до того, как они приведут к повреждению или простою.

Думайте об этом как о «жизненно важном признаке» вашей системы.

• · Показывает, если давление слишком низкое для выполнения работы.

• · Предупреждает, когда давление приближается к опасному уровню.

• · Помогает вам точно настроить производительность во время запуска или устранения неполадок.

Как часто следует калибровать или заменять манометр?

Частота калибровки зависит от того, насколько критичны показания и насколько тяжела жизнь датчика.
При обычном обслуживании предприятия многие бригады проверяют точность каждые 12 месяцев, но сильная вибрация или высокие циклы могут потребовать более коротких интервалов.

Если манометр выдерживает давление, связанное с безопасностью, соответствует строгим характеристикам качества или служит эталоном для испытаний, вместо этого люди часто калибруют его каждые 3–6 месяцев.
Каждый раз, когда манометр подвергается сильному удару, чрезмерному давлению или явному скачку указателя, его следует немедленно проверить или заменить.

Рассмотрите возможность замены манометра, если увидите:

• · Запотевшее или треснутое окно, выцветший циферблат или застрявший указатель.

• · Очевидный помятый корпус, утечки в соединениях или дребезжащий звук при перемещении.

• · Показания, которые больше не соответствуют заведомо исправному эталону, даже после повторной калибровки.

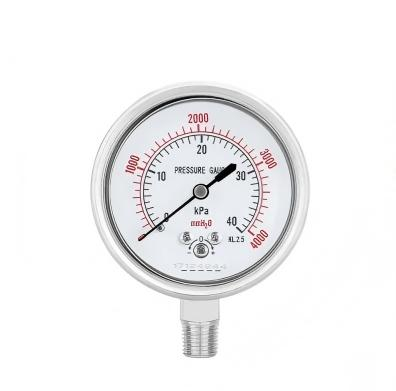

Когда мне нужен Масло-Заполненный манометр?

Вы пользуетесь маслонаполненным манометром, когда оборудование трясется, пульсирует или находится в суровых условиях.
Внутри корпуса заполняющая жидкость смягчает движение, поэтому указатель остается более устойчивым, а внутренние детали изнашиваются медленнее.

Он хорошо подходит для насосов, гидравлических силовых агрегатов, мобильных машин, компрессоров или любой линии, в которой происходит быстрое изменение давления.
Наполнитель также помогает защитить от влаги и пыли, поэтому манометр дольше выдерживает воздействие наружных условий или промывания.

Выбирать масло заполняется, если в вашей системе есть:

• · Сильная вибрация или стук клапанов и поршней.

• · Быстрые скачки давления, вызывающие подпрыгивание иглы сухого манометра.

• · Воздействие на открытом воздухе, брызги или частая чистка.

Должен ли я использовать аналоговый или цифровой манометр?

Оба работают, но они проявляют себя в разных ситуациях, поэтому полезно подумать о том, как люди будут использовать чтение.
Аналоговый датчик прост, надежен и на него легко взглянуть; быстрый взгляд показывает, находитесь ли вы «в зеленой зоне» или рядом с красной линией.

Цифровые манометры показывают точное число, часто с точностью до нескольких десятичных знаков, поэтому они подходят для калибровки, испытаний и документирования.
Они могут предлагать дополнительные функции, такие как захват пиковых значений, переключение единиц измерения и регистрация данных, что упрощает устранение неполадок и составление отчетов.

Быстрое сравнение

Потребность/ситуация	Перейти на аналог, если…	Переходите на цифровые технологии, если…
Ежедневный мониторинг установки	Вам нужен надежный, недорогой и быстрый измерительный прибор.	Вам нужна более высокая точность или более подробная информация.
Полевые испытания и ввод в эксплуатацию	В основном вы проверяете диапазоны «ОК/не ОК».	Вы должны записывать точные значения для каждого этапа тестирования.
Уровень подготовки и квалификации оператора	Новым сотрудникам легче читать цветную шкалу	Команде удобно читать и регистрировать цифры

Почему стоит выбрать наши манометры?

Выбирая манометр, вы действительно выбираете, насколько доверяете своей системе каждый день.
Мы создаем наши датчики так, чтобы они оставались читабельными, надежными и простыми в интеграции, даже когда процесс работает круглосуточно и без выходных.

Надежный производитель манометров промышленного класса

Мы уделяем особое внимание дизайну промышленного класса, поэтому каждый манометр создан для реальных условий, а не просто для лабораторного стенда.
Они выдерживают вибрацию, перепады температур и продолжительное время работы, поэтому ваша команда тратит меньше времени на замену вышедших из строя датчиков.

Каждая серия проходит строгий контроль, от чувствительного элемента до уплотнения корпуса, поэтому точность и герметичность остаются неизменными для всех партий.
Это означает, что вы можете стандартизировать свое предприятие и знать, что замененные продукты будут вести себя так же, как и оригинальные.

Что вы получаете от поставщика промышленного класса

• · Стабильные показания на протяжении всего жизненного цикла, а не только в первые месяцы.

• · Варианты материалов для воды, пара, масла, газа и агрессивных химикатов.

• · Конфигурации, соответствующие общим стандартам, поэтому установка на существующих линиях остается простой.

Быстрая поддержка, настройка и глобальное обслуживание

Мы понимаем, что ваша система уникальна, поэтому наша команда помогает определить диапазон размеров, выбрать материалы и выбрать монтаж, который точно соответствует вашей работе.
Если вам нужны специальные циферблаты, логотипы, единицы измерения или электрические опции, индивидуальная настройка может превратить стандартный датчик в идеальный вариант.

Глобальная логистика и многоязычная поддержка означают, что одну и ту же платформу датчиков легче развернуть на разных заводах и в разных регионах.
Вы получаете быстрые ответы на предложения, чертежи и технические вопросы, поэтому проекты выполняются быстрее, а группам технического обслуживания не приходится ждать.

Преимущества обслуживания, которые важны изо дня в день

• · Быстрый ответ на вопросы по размерам и перекрестные ссылки на существующие номера деталей.

• · Поддержка OEM и проектных заказов, от образцов до крупных партий.

• · Помощь по вопросам послепродажного обслуживания, включая настройку выбора, когда ваш процесс изменится позже.
