Электронный переключатель давления

Стандартный датчик давления сообщает вам давление. На него воздействует электронный переключатель давления: он включает сигнал тревоги, запускает насос или отключает клапан, когда давление превышает заданное значение. Для систем автоматизации, которым требуется быстрое и надежное переключение без ПЛК, ответом является электронное реле давления.

Здесь вы найдете электронные реле давления для газа, жидкости и пара – от компактных промышленных реле до дифференциальных реле давления и интеллектуальных контроллеров с дисплеем и аналоговым выходом.

На этой странице мы помогаем вам выбрать правильный диапазон давления, выход переключателя (PNP/NPN/реле) и дополнительные функции, чтобы ваша система реагировала именно тогда, когда это необходимо.

Что такое электронный переключатель давления?

Электронное реле давления — это устройство, которое контролирует давление и размыкает или замыкает электрическую цепь при достижении заданного порогового значения давления. В отличие от механических реле давления (в которых используется подпружиненная диафрагма или поршень), в электронных переключателях используется полупроводниковый датчик давления (обычно кремниевый пьезорезистивный или керамический сердечник) и схема формирования сигнала. Когда измеренное давление пересекает заданное значение, выход переключателя переключается, мгновенно отправляя сигнал на реле, ПЛК или непосредственно на насос или электромагнитный клапан.

Большинство электронных реле давления также предлагают:

• Локальный цифровой дисплей (LED или OLED), показывающий текущее давление.

• Регулируемые уставки и гистерезис с помощью кнопок.

• Аналоговый выход (4–20 мА или 0–10 В) рядом с переключающими выходами.

• Варианты связи, такие как RS485/Modbus.

Они более точны, более повторяемы и долговечны, чем механические переключатели, поскольку в них нет механических пружин, которые могут смещаться или уставать.

Нормально открытый/нормально закрытый и PNP/NPN

• Нормально разомкнутый (НО) – переключатель разомкнут, когда давление ниже заданного значения; он закрывается, когда давление превышает заданное значение.

• Нормально закрытый (НЗ) – переключатель закрыт ниже уставки; он открывается, когда давление превышает заданное значение.

• PNP (источник) – переключает положительный источник питания на нагрузку. Распространено в ПЛК и контроллерах.

• NPN (тонущий) – переключает землю на нагрузку. Старые или определенные региональные системы могут использовать NPN.

Наши переключатели могут быть настроены на работу NO/NC и PNP/NPN по мере необходимости.

Типы электронных реле давления, которые мы предлагаем

В нашу линейку электронных реле давления входят модели общего назначения, дифференциальные и интеллектуальные многофункциональные модели.

Компактное реле давления (HPM510)

HPM510 — это простой и экономичный электронный переключатель давления в корпусе, полностью изготовленном из нержавеющей стали. Он использует кремниевый пьезорезистивный датчик с изолирующей диафрагмой и выдает сигнал одного релейного переключателя (нормально разомкнутого или нормально замкнутого). Не имея дисплея, он идеально подходит для приложений, где требуется только чистый переключаемый выход.

Лучше всего, когда вам нужно:

• Один релейный выход (≤24 В, 2 А).

• Манометрическое или абсолютное давление от -100 кПа до 60 МПа.

• Небольшой размер и полностью нержавеющая конструкция для суровых условий эксплуатации.

• Нет дисплея, нет аналогового выхода – простое управление включением/выключением.

• Регулируемая уставка (с помощью потенциометра) от нуля до полной шкалы.

Компактное реле дифференциального давления (HPM530)

HPM530 — это реле дифференциального давления с 4-значным светодиодным дисплеем, двумя выходами электронного переключателя (PNP/NPN) и дополнительным аналоговым выходом 4–20 мА. Он измеряет перепад давления на фильтрах, элементах расхода или уровень в герметичных резервуарах. Напорные порты имеют резьбу для прямой установки.

Лучше всего, когда вам нужно:

• Измерение перепада давления (0~0,01 МПа до 3,5 МПа).

• Настройка дисплея и клавиатуры на месте.

• Выходы двухпозиционного переключателя (каждый ≤1,2 А) плюс аналоговый выход.

• Статическое давление до 20 МПа.

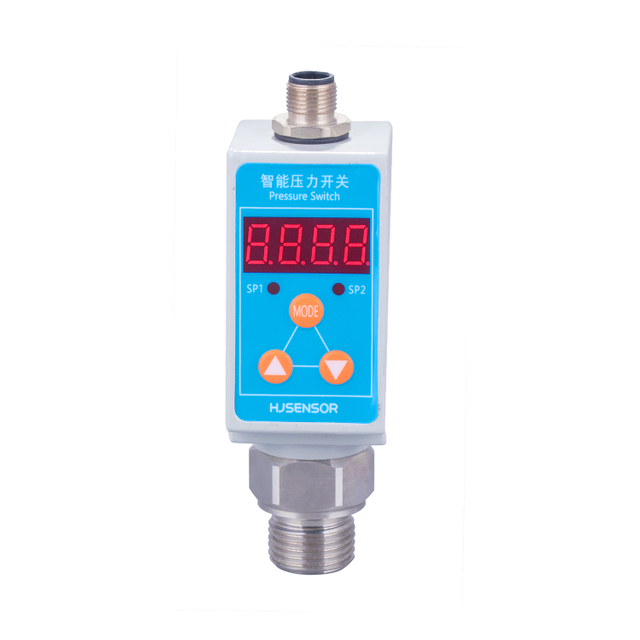

Интеллектуальное реле давления с дисплеем и аналоговым выходом (HPM560)

HPM560 сочетает в себе измерение давления, отображение и управление в одном устройстве. Он имеет 4-битный светодиодный дисплей, два электронных переключающих выхода (PNP/NPN, нагрузочная способность 1,2 А) и один аналоговый выход 4-20 мА. Точку переключения можно установить в любом месте между нулем и полной шкалой, а задержку переключения можно настроить. На корпусе имеются светодиодные индикаторы каждого действия переключателя.

Лучше всего, когда вам нужно:

• И переключатель, и аналоговый выход в одном устройстве.

• Четкий светодиодный дисплей для локального считывания.

• Высокая точность (±0,5 % ВПИ) и низкий температурный дрейф (±0,02 % ВПИ/℃).

• Широкий диапазон давления (от -100 кПа до 60 МПа).

Высокопроизводительное интеллектуальное реле давления (HPM5010)

HPM5010 — это многофункциональное устройство премиум-класса, построенное на основе промышленного микроконтроллера ARM, высокоточного АЦП и стабильного датчика давления. Он оснащен самосветящимся OLED-дисплеем (поворот на 180°), тремя большими кнопками с подсветкой и основным корпусом, который может вращаться на 330° для удобства просмотра. Он предлагает два коммутационных выхода PNP, аналоговый выход (0–5 В, 0–10 В или 4–20 мА), а также Modbus‑RTU через RS485. Режимы переключения включают гистерезисный или оконный, с задержкой до 1000 с.

Лучше всего, когда вам нужно:

• Расширенные функции: OLED-дисплей, связь RS485, гибкое переключение режимов.

• Многоязычное меню (китайский, английский).

• Высокая видимость в темноте.

• Интеграция с цифровыми системами управления.

Быстрое сравнение

Применение электронного реле давления

Гидравлические и пневматические системы

Контролируйте слив насоса, засорение фильтра или давление в аккумуляторе. Установите переключатель высокого давления для остановки насоса и переключатель низкого давления для его запуска. Электронные переключатели реагируют намного быстрее, чем механические, и на них не влияет вибрация.

Управление насосом и уровень в баке

Используйте реле давления для поддержания уровня воды в резервуаре. При падении давления (низкий уровень) переключатель запускает насос; при повышении давления (высокий уровень) насос останавливается. HPM560 с дисплеем показывает текущее давление, а аналоговый выход может отправлять непрерывный сигнал на удаленный индикатор.

Контроль фильтров и перепада давления

Установите реле перепада давления (HPM530) на фильтре. Когда падение давления превышает заданное значение (фильтр засорен), переключатель включает сигнал тревоги или цикл очистки. Аналоговый выход может регистрировать изменение ΔP с течением времени.

Защита машин в производстве

В прессах, машинах для литья под давлением или испытательных стендах реле давления может прервать цикл, если давление слишком низкое или слишком высокое, предотвращая повреждение инструментов или продуктов.

Как выбрать электронный переключатель давления

Диапазон и тип давления

Выберите диапазон, в котором нормальное рабочее давление составляет от 30 % до 80 % полной шкалы. Определите, нужны ли вам манометрические, абсолютные или дифференциальные измерения. В случае перепада обеспечьте номинальное статическое давление ≤ 20 МПа (HPM530).

Коммутационный выход и нагрузка

Сколько независимых точек переключения вам нужно? Один (HPM510) или два (HPM530, HPM560, HPM5010)? Проверьте напряжение и ток нагрузки. Наши переключатели обычно рассчитаны на напряжение 24 В / 1,2 А или 2 А. При более высоких нагрузках используйте переключатель для подачи питания на контактор.

Аналоговый выход

Если вам необходимо передавать непрерывный сигнал давления на ПЛК или дисплей, выберите модель с аналоговым выходом (HPM560, HPM5010, опция для HPM530). Это заменяет отдельный датчик давления.

Дисплей и пользовательский интерфейс

Для локального мониторинга и легкой настройки необходима модель с ярким светодиодным или OLED-дисплеем. OLED-дисплей HPM5010 имеет подсветку и читается при любом освещении. Вращение основного корпуса обеспечивает оптимальный угол обзора после установки.

Связь (RS485/Modbus)

Для интеграции в цифровую сеть автоматизации (например, SCADA, шлюз IoT) выберите HPM5010 с RS485 Modbus‑RTU. Вы можете считывать давление, заданные значения и статус переключения в цифровом виде.

Экологическое и технологическое соединение

Все модели имеют степень защиты IP65, детали, контактирующие с рабочей средой, из нержавеющей стали (304 или 316L). Присоединения к процессу: G1/4, G1/2, M20×1,5 или нестандартные. Температура среды варьируется от -40 ℃ до 120 ℃ в зависимости от модели.

Электронное реле давления: часто задаваемые вопросы

Чем отличается механический прессостат от электронного?

Механический переключатель использует подпружиненную диафрагму или поршень, который физически перемещает микропереключатель. Он имеет движущиеся части, подвержен усталости и дрейфу и имеет ограниченную точность (±2 % полной шкалы или хуже). Электронный переключатель использует полупроводниковый датчик, не имеет движущихся частей, обеспечивает точность ±0,5 % полной шкалы, длительный срок службы (миллионы циклов) и может включать в себя дисплей и аналоговый выход.

Может ли электронное реле давления заменить одновременно манометр и преобразователь?

Да. Такие модели, как HPM560 и HPM5010, сочетают в себе локальный дисплей (замена манометра), два переключающих выхода (замена механического переключателя) и аналоговый выход (замена преобразователя). Это уменьшает количество компонентов, проводов и пространства на панели.

Как установить точку переключения?

На моделях с дисплеем и кнопками (HPM530, HPM560, HPM5010) просто нажмите на кнопку или воспользуйтесь меню для ввода желаемой уставки. Гистерезис (разницу между включением и выключением) также можно регулировать. Для HPM510 без дисплея используйте небольшую отвертку для регулировки потенциометра, контролируя давление с помощью эталонного манометра.

Что такое гистерезис и почему это важно?

Гистерезис предотвращает быстрое переключение, когда давление колеблется около заданного значения. Например, уставка запуска насоса 5 бар с гистерезисом 1 бар запустит насос при 5 бар и остановит его при 6 бар (или в зависимости от конфигурации). Регулируемый гистерезис позволяет избежать неприятных циклических изменений.

Можно ли использовать электронное реле давления во взрывобезопасной зоне?

Показанные здесь модели не имеют сертификата Ex d. Для опасных зон см. нашу серию взрывозащищенных датчиков давления (HPM288 и т. д.), которые также могут обеспечивать переключающие выходы через отдельное реле в безопасной зоне или использовать искробезопасный барьер. Свяжитесь с нами для получения Ex-решений.

Каков жизненный цикл релейного выхода?

Реле HPM510 рассчитано на > 1 миллиона операций. Электронные переключатели (PNP/NPN) не имеют подвижных контактов, поэтому срок их службы практически не ограничен при номинальных электрических условиях.

Почему стоит выбрать наши электронные реле давления?

Мы объединяем надежные кремниевые датчики давления с интеллектуальной электроникой, чтобы создавать точные, простые в использовании переключатели, предназначенные для промышленных условий.

Прочный и надежный

• Корпус полностью из нержавеющей стали или алюминия, степень защиты IP65.

• Никаких механических пружин – никакого сноса, никакой усталости.

• Защита от перегрузки и защита от обратной полярности.

Гибкая конфигурация

• Выберите выходы реле, PNP или NPN.

• Одна или две точки переключения, а также дополнительный аналоговый выход.

• Множество технологических присоединений (G1/4, M20×1,5, NPT и т. д.).

• Дисплеи с вращающимся корпусом (HPM5010) для лучшего просмотра.

Простота установки и эксплуатации

• Регулировка заданного значения на месте с помощью потенциометра или цифровых кнопок.

• Четкий светодиодный или OLED-дисплей отображает текущее давление и состояние переключателя.

• Быстрое время отклика (от <10 мс до <30 мс).

Быстрая поддержка и обслуживание OEM

Мы можем настроить диапазоны давления, логику переключения, блоки отображения и электрические соединения для объемных заказов. Для прототипирования доступны образцы. Наша техническая команда отвечает на вопросы по настройке в течение одного рабочего дня.
