Взрывозащищенный датчик давления

В опасных средах, где присутствуют горючие газы, пары или пыль, стандартный датчик давления может стать источником возгорания. Одна искра от незакрепленного провода или треснувшего корпуса может привести к катастрофическому взрыву.

Здесь вы найдете взрывозащищенные датчики давления, предназначенные для химических заводов, нефтеперерабатывающих заводов, угольных шахт и складов топлива. От взрывозащищенных корпусов (Ex d) до искробезопасных вариантов — мы помогаем вам выбрать правильный диапазон давления, выходной сигнал и сертификацию, чтобы ваши измерения были безопасными, соответствующими требованиям и надежными.

Что такое взрывозащищенный датчик давления?

Взрывозащищенный датчик давления — это устройство, измеряющее давление во взрывоопасных зонах, где атмосфера содержит горючие газы, пары, туман или горючую пыль. В отличие от стандартных датчиков, он помещен во взрывозащищенный корпус, который может сдерживать внутренний взрыв, не распространяя его во внешнюю среду.

Внутри высокопроизводительный кремниевый пьезорезистивный или диффузионный кремниевый сердечник преобразует приложенное давление в электрический сигнал. Затем схема формирования сигнала выдает стандартный сигнал 4–20 мА, 0–10 В или HART. Вся сборка герметична и прочна, чтобы выдерживать экстремальные условия.

Сертификация взрывозащиты (Ex d)

Наши взрывозащищенные преобразователи соответствуют стандартам GB3836.1-2010 и GB3836.2-2010 (эквивалентным IEC 60079-0 и IEC 60079-1). Взрывозащищенный корпус сконструирован таким образом, чтобы сдерживать любое внутреннее возгорание, а горячие газы охлаждаются при выходе через пути пламени. Маркировка Ex d II CT6 означает:

• Ex d – Взрывозащищенный корпус

• II – Подходит для наземной промышленности (не только для горнодобывающей промышленности)

• С – Газовая группа (водород, ацетилен и т. д.)

• T6 – Максимальная температура поверхности ≤ 85 ℃ (безопасна для большинства газов)

Эти передатчики одобрены для использования в опасных зонах 1 и 2.

Типы взрывозащищенных датчиков давления, которые мы предлагаем

В нашу линейку взрывозащищенных моделей входят обычные взрывозащищенные модели, высокотемпературные версии и конструкции с фланцевой диафрагмой для агрессивных сред.

Взрывозащищенный датчик давления (HPM288)

HPM288 — это компактный взрывозащищенный преобразователь в алюминиевом корпусе, предназначенный для общих промышленных опасных зон. Он использует высокостабильный кремниевый пьезорезистивный сердечник и обеспечивает выходной сигнал 4–20 мА (двухпроводной). Корпус имеет степень защиты IP65, устройство может поставляться с локальным светодиодным дисплеем или без него.

Лучше всего, когда вам нужно:

• Сертификация Ex d II CT6 для опасных зон 1/2.

• Манометрическое, абсолютное или герметичное манометрическое давление от -100 кПа до 100 МПа.

• Простое двухпроводное соединение с питанием от контура 4‑20 мА.

• Долговременная стабильность ±0,1 % полной шкалы/год.

Высокотемпературный взрывозащищенный датчик (HPM289)

Если технологическая среда горячая (до 200 ℃), но зона все еще опасна, HPM289 сочетает взрывозащиту с конструкцией охлаждающих ребер. Охлаждающие ребра рассеивают тепло до того, как оно достигнет электроники, а взрывозащищенный алюминиевый корпус имеет сертификат безопасности.

Лучше всего, когда вам нужно:

• Температура среды до 200 ℃ (с 10 охлаждающими ребрами; 140 ℃ с 5 ребрами).

• Та же сертификация Ex d II CT6.

• Выход 4‑20 мА, HART или напряжение.

• Дополнительный локальный дисплей.

Взрывозащищенный датчик с фланцевой мембраной (HPM20F)

Для агрессивных, вязких или кристаллизующихся сред, которые могут засорить резьбовой порт давления, в HPM20F используется мембрана с фланцем заподлицо. Диафрагма большой площади (316L, хастеллой или тантал) изолирует датчик от среды, а корпус преобразователя является взрывозащищенным. Идеально подходит для резервуаров, реакторов и трубопроводов с липкими или грязными жидкостями.

Лучше всего, когда вам нужно:

• Фланцевый монтаж (от DN25 до DN100, ANSI или по индивидуальному заказу).

• Детали, контактирующие с рабочей средой, совместимы с сильными кислотами или пищевой/фармацевтической продукцией.

• Выход 4–20 мА, HART или RS485.

• Легкая очистка и отсутствие мертвых зон.

Антикоррозионный взрывозащищенный датчик (HPM27)

Разработанный для работы в высокоагрессивных средах (хлор-щелочь, линии травления, хранилища химикатов), HPM27 имеет танталовую диафрагму или керамический сердечник, а также технологические соединения из ПТФЭ, ПВДФ или титана. Корпус по-прежнему выполнен из взрывобезопасного алюминия, но все смачиваемые детали выбраны с учетом максимальной химической стойкости.

Лучше всего, когда вам нужно:

• Устойчивость к HCl, H₂SO₄, HF, соляному туману и т. д.

• Танталовые, Hastelloy C или керамические датчики.

• Диапазон до 70 МПа (металлическая диафрагма) или ниже с керамической диафрагмой.

• 4–20 мА, HART, 0–10 В или RS485.

Быстрое сравнение

Применение взрывозащищенных датчиков

Взрывозащищенные датчики обязательны в зонах, классифицированных как опасные согласно ATEX, IECEx или местным стандартам.

Добыча и переработка нефти и газа

Устьевое давление, системы мониторинга трубопроводов, резервуары-сепараторы и колонны нефтеперерабатывающих заводов содержат легковоспламеняющиеся углеводороды. Наши датчики Ex d обеспечивают безопасные и надежные данные о давлении в диспетчерскую.

Химические и нефтехимические заводы

Реакторы, дистилляционные колонны и резервуары для хранения часто работают с легковоспламеняющимися растворителями, мономерами или водородом. Коррозионные побочные продукты требуют антикоррозионных деталей, контактирующих с рабочей средой (HPM27). Фланцевые преобразователи (HPM20F) используются для липких полимеров.

Угольные шахты и горное дело

Подземные угольные шахты содержат метан (рудничный газ) и угольную пыль. Взрывозащищенные датчики (HPM288) используются на вентиляторах, гидравлических крепях крыши и шламовых насосах.

Заводы по производству красок и покрытий

Покрасочные камеры и помещения для смешивания содержат легковоспламеняющиеся пары. Взрывозащищенный датчик с промывной диафрагмой (HPM20F) измеряет вязкость краски или уровень в резервуаре, не создавая риска искрообразования.

Как выбрать взрывозащищенный датчик давления

Группа сертификации и газа

Сначала определите классификацию опасной зоны (зона 0, 1, 2 или категории 1, 2) и группу газа (IIA, IIB, IIC). Для большинства нефтехимических применений IIC (водород/ацетилен) является наиболее строгим. Наш Ex d II CT6 соответствует температурному классу IIC и T6 и подходит практически для всех газов.

Диапазон давления и перегрузка

Выберите диапазон, в котором нормальное рабочее давление составляет от 30 % до 80 % полной шкалы. Все взрывозащищенные модели имеют защиту от перегрузки не менее 1,5×.

Смачиваемые материалы для агрессивных сред

• Стандарт – нержавеющая сталь 316L (вода, масло, мягкие химикаты).

• Высокая коррозионная стойкость – Hastelloy C, тантал или керамика.

• Хлор/HCl – с футеровкой из тантала или ПТФЭ.

• Каустик – никель или тантал.

Процесс подключения

• Резьбовые – G1/4, G1/2, M20×1,5, NPT (HPM288, HPM289, HPM27).

• Фланец – Ду25~Ду100, ANSI 150~600 (HPM20F).

• Санитарный/три-зажим – доступен по запросу.

Выход и локальный дисплей

4‑20 мА является самым безопасным и наиболее распространенным для длинных кабелей, проходящих через опасные зоны. HART позволяет осуществлять удаленную настройку без открытия корпуса. Локальный ЖК- или светодиодный дисплей (дополнительно для HPM288, HPM289) позволяет операторам считывать давление на месте без необходимости использования отдельного индикатора.

Часто задаваемые вопросы о взрывозащищенном датчике давления

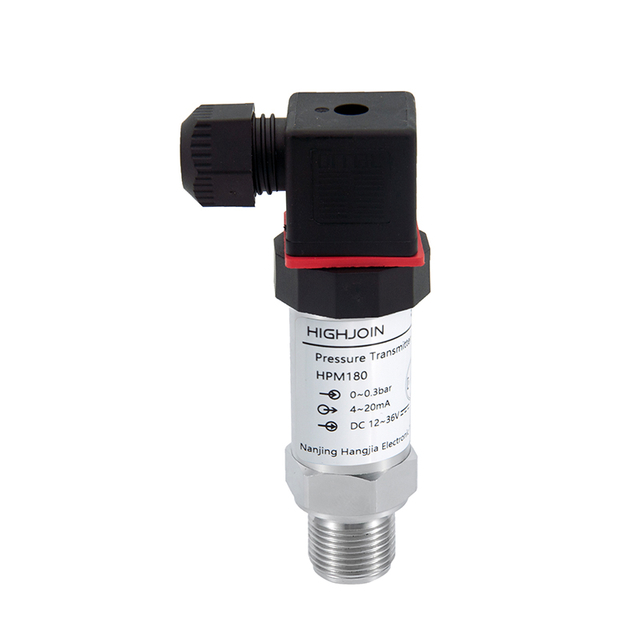

В чем разница между взрывозащищенным (Ex d) и искробезопасным (Ex ia)?

Взрывозащищенность (Ex d) означает, что корпус может сдержать внутренний взрыв. Искробезопасность (Ex ia) ограничивает электрическую энергию настолько низко, что искра не может воспламенить атмосферу. Ex d проще устанавливать и обслуживать для контуров 4–20 мА; Ex ia часто используется для очень чувствительных групп газов. Наши датчики Ex d широко используются в Зоне 1.

Нужен ли мне взрывозащищенный преобразователь, если я просто измеряю воду на химическом заводе?

Это зависит от классификации территорий. Если водопровод проходит через классифицированную зону (например, рядом с резервуаром для хранения растворителя), необходимо использовать преобразователь с соответствующей сертификацией. Всегда сверяйтесь с классификационным чертежом опасной зоны вашего объекта.

Могу ли я использовать взрывозащищенный передатчик в среде с высокой вибрацией?

Да. Наши передатчики протестированы на вибрацию 20 g и ударную нагрузку 100 g. Взрывозащищенный корпус рассчитан на тяжелые условия эксплуатации и не имеет движущихся частей. При очень высокой вибрации мы рекомендуем использовать электрическое соединение кабельного типа вместо жесткого кабелепровода.

Как подключить взрывозащищенный датчик давления?

Питание и сигнал подаются через сертифицированный кабельный ввод через кабелепровод. Корпус должен быть надлежащим образом герметизирован для обеспечения герметичности. Мы предоставляем подробные схемы подключения для двухпроводного подключения 4‑20 мА, трехпроводного напряжения и HART. Всегда соблюдайте местные электротехнические нормы и правила.

Какова максимальная температура среды для взрывозащищенного преобразователя?

Стандартный HPM288 ограничен температурой среды 85 ℃ из-за наличия электроники внутри герметичного корпуса. Для более высоких температур среды используйте HPM289 с охлаждающими ребрами (до 200 ℃). Никогда не превышайте номинальную температуру – это может поставить под угрозу взрывозащищенное уплотнение.

Требуется ли повторная калибровка преобразователя после установки в опасной зоне?

Да, стандартные интервалы повторной калибровки (12 месяцев для общих, 6 месяцев для критических) по-прежнему применяются. Однако калибровку следует выполнять в безопасном месте или с использованием портативного калибратора и взрывозащищенного адаптера. Не открывайте корпус в опасной зоне.

Почему стоит выбрать наши взрывозащищенные датчики давления?

Мы разрабатываем и производим взрывозащищенные преобразователи, соответствующие международным стандартам взрывобезопасности. Каждое устройство тестируется на сдерживание воспламенения, целостность давления и долговременную стабильность.

Сертифицировано по безопасности

• Сертификация Ex d II CT6 (CNEX или эквивалент).

• Корпус из алюминия IP65 или опционально из нержавеющей стали.

• Тщательный осмотр путей распространения пламени и уплотняющих поверхностей.

Производительность промышленного уровня

• Точность до ±0,25 % полной шкалы (репрезентативная).

• Долговременная стабильность ±0,1 % полной шкалы/год.

• Низкий температурный дрейф (±0,03 % ВПИ/°C).

• Широкий диапазон давления от вакуума до 100 МПа.

Гибкая конфигурация

• Выбор резьбовых, фланцевых или гигиенических технологических соединений.

• Материалы, контактирующие с рабочей средой: 316L, хастеллой, тантал, керамика, ПТФЭ.

• Выходы: 4–20 мА, HART, 0–10 В, RS485.

• Дополнительный дисплей (светодиодный или ЖК-дисплей) для считывания данных на месте.

Быстрая и экспертная поддержка

Наши инженеры помогут вам выбрать правильную сертификацию, ассортимент и материалы для вашей конкретной опасной зоны. По запросу мы предоставляем документацию для сертификации проекта, включая декларации ATEX/IECEx. Для OEM-заказов и проектных заказов мы предлагаем индивидуальную маркировку, специальные диапазоны давления и удлиненные кабели.
