Санитарное давление передатчика

Точное и гигиеничное измерение давления не подлежит обсуждению в производстве продуктов питания, напитков и фармацевтических препаратов. Стандартный датчик давления с полостями или резьбой может задерживать остатки продукта, что приводит к росту бактерий и неудачным проверкам.

Здесь вы найдете санитарные датчики давления с мембраной заподлицо, тройными зажимами и материалами, выдерживающими агрессивную очистку CIP/SIP. От базового измерения уровня в резервуарах для молочных продуктов до мониторинга высокотемпературного реактора — мы помогаем вам выбрать правильный диапазон давления, выходной сигнал и гигиеническую арматуру, чтобы ваш процесс оставался чистым, безопасным и соответствующим требованиям.

Что такое датчик санитарного давления?

Определение и принцип работы датчика санитарного давления

Санитарный датчик давления — это устройство измерения давления, разработанное специально для применений, где гигиена, возможность очистки и предотвращение загрязнения имеют решающее значение. В отличие от стандартных промышленных датчиков, санитарно-гигиенические модели оснащены плоской или плоской диафрагмой, которая устанавливается заподлицо с технологическим соединением. Это устраняет мертвые зоны, щели и резьбы, где могут скапливаться бактерии, остатки продукта или чистящие средства.

Внутри передатчика находится чувствительный к давлению элемент — либо кремниевый пьезорезистивный сердечник (маслозаполненный), либо сухой керамический емкостный датчик — преобразует приложенное давление в электрический сигнал. Промывочная диафрагма напрямую контактирует с технологической средой и передает давление на чувствительный элемент через небольшое количество наполняющей жидкости (силиконовое масло, оливковое масло или пищевая среда). Затем схема формирования сигнала выдает стандартный сигнал 4–20 мА, 0–10 В или HART для подключения к ПЛК, контроллерам или дисплеям.

Поскольку вся смачиваемая поверхность гладкая, отполированная (обычно Ra ≤ 0,8 мкм) и не имеет щелей, преобразователь можно эффективно очищать на месте (CIP) и стерилизовать на месте (SIP) без разборки.

Манометрический, абсолютный и герметичный манометр для санитарных применений

Санитарные преобразователи доступны в трех типах эталонного давления:

• Манометрическое давление – измеряет давление относительно окружающей атмосферы. Наиболее распространен для открытых резервуаров, труб и биореакторов.

• Абсолютное давление – используется герметичный эталонный вакуум. Используется для вакуумной упаковки, сублимационной сушки и закрытых систем, где необходима компенсация давления пара.

• Герметизированное манометрическое давление – относится к фиксированному атмосферному давлению внутри корпуса. Подходит для санитарных процессов высокого давления (например, гомогенизаторов).

Типы датчиков санитарного давления, которые мы предлагаем

В нашем портфолио гигиенических датчиков представлены конструкции с плоской диафрагмой, керамические емкостные и высокотемпературные конструкции. Все модели оснащены деталями, контактирующими с рабочей средой, из нержавеющей стали 316L и различными гигиеническими технологическими соединениями.

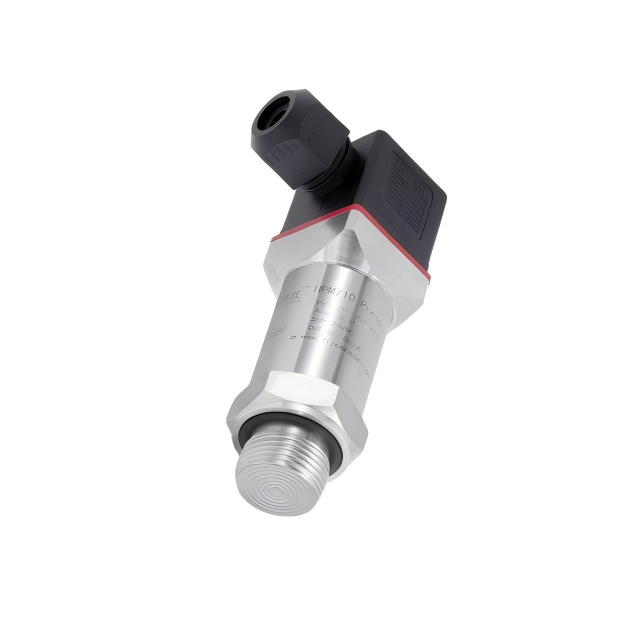

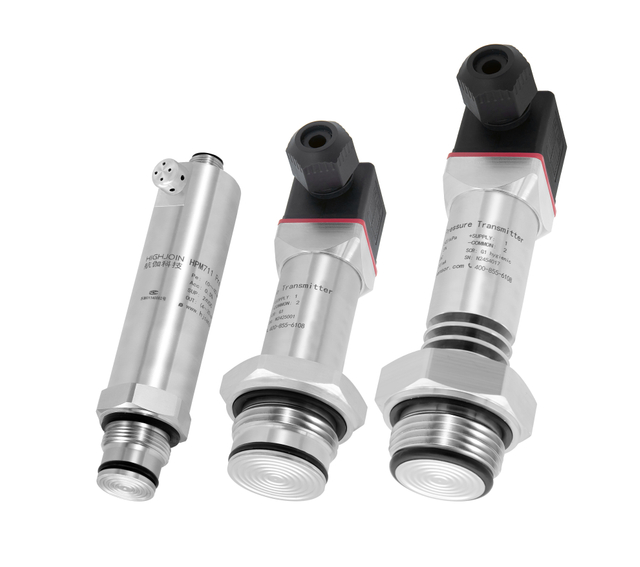

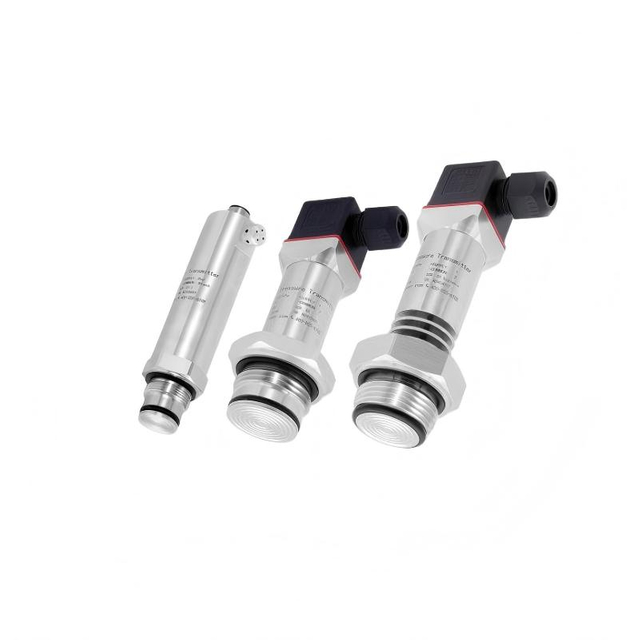

Гигиенический датчик давления с плоской мембраной (HPM710)

В HPM710 используется кремниевый напорный сердечник с промывочной диафрагмой из нержавеющей стали 316L. Измерительный конец компактный и прочный, в качестве среды передачи давления используется стандартное силиконовое или оливковое масло. Дополнительные охлаждающие ребра позволяют поднимать температуру среды до более высоких диапазонов. Эта модель идеально подходит для вязких, накипи или легко блокируемых сред на пищевых, молочных и фармацевтических предприятиях.

Лучше всего, когда вам нужно:

• Прочный передатчик со скрытой диафрагмой, полностью изготовленный из 316L.

• Манометрическое, абсолютное или герметичное манометрическое давление от -100 кПа до 40 МПа.

• Выходы 4–20 мА, 0–5/0–10 В или RS485.

• Дополнительные ребра охлаждения для горячих сред (например, горячего масла, пищевой промышленности).

Керамический емкостной преобразователь с плоской мембраной (HPM718)

В HPM718 используется сухой керамический емкостный датчик (Al₂O₃ ≥ 96 %) без заливочного масла внутри. Плоская диафрагма изготовлена ​​из керамики или стали 316L, что обеспечивает отличную коррозионную стойкость и износостойкость. Этот преобразователь превосходно работает при низких давлениях (до 2,5 кПа полной шкалы) и имеет очень высокую перегрузочную способность (до десятков раз превышающую диапазон). Он полностью лишен риска загрязнения маслом – идеально подходит для работы с кислородом, сверхчистой воды и процессов, в которых недопустимо использование масла.

Лучше всего, когда вам нужно:

• Безмасляный, сухой керамический датчик для абсолютной чистоты.

• Измерение микродавления (от 0,025 бар / 2,5 кПа).

• Высокая защита от перегрузок и отличная устойчивость к коррозии.

• Пищевая промышленность, напитки и фармацевтика, где необходимо избегать загрязнения процесса.

Санитарный датчик давления Tri‑Clamp (HPM720/HPM760)

Эти преобразователи предназначены для непосредственного монтажа на сантехнических трубах и резервуарах с помощью фитингов Tri-Clamp (DIN 32676, ISO 2852). Промывочная диафрагма находится заподлицо с зажимной втулкой, что исключает застревание продукта. Доступен со встроенным светодиодным дисплеем или без него (HPM760 предлагает встроенный цифровой дисплей). Дополнительные охлаждающие ребра (3 или 5 штук) увеличивают температуру среды до 180 ℃. HPM720 поддерживает связь HART; В HPM760 добавлен локальный дисплей.

Лучше всего, когда вам нужно:

• Стандартные трехзажимные соединения (1/2 дюйма, 1 дюйм, 1 1/2 дюйма, 2 дюйма) для легкой интеграции в существующие санитарно-технические линии.

• Считывание давления на месте (HPM760) плюс дистанционный сигнал 4‑20 мА.

• Применение при высоких температурах (до 180 ℃ с охлаждающими ребрами).

• Измерение давления или уровня в пищевой, молочной, пивоваренной и фармацевтической промышленности.

Быстрое сравнение

Применение датчиков давления в санитарно-гигиенических целях по отраслям

Санитарные датчики используются везде, где требуется чистота продукта, возможность очистки и соответствие нормативным требованиям.

Еда и напиток

От молочных пастеризаторов до пивоваренных ферментеров — санитарные датчики измеряют давление для определения уровня в резервуарах, мониторинга фильтров и давления в линии. Промывочные диафрагмы предотвращают накопление продукта, а материалы соответствуют требованиям FDA. HPM718 с керамическим датчиком отлично подходит для приложений с низким давлением, таких как мониторинг карбонизации.

Типичное использование:

• Уровень в резервуаре для хранения молока.

• Давление в сосуде для брожения пива.

• Давление в трубопроводе сиропа и соуса.

• Контроль давления в обратной линии CIP.

Фармацевтическая и биотехнология

Биореакторы, ферментеры и линии стерильного розлива требуют абсолютной чистоты и стерилизации паром. Датчики должны выдерживать многократные циклы SIP (пар до 140 ℃). Предпочтительным выбором являются HPM720 с заполнением оливковым маслом и диафрагмой 316L или сухая керамика HPM718. Соединения Tri-clamp позволяют быстро разбирать для автоклавирования.

Типичное использование:

• Контроль давления в биореакторе.

• Давление в контуре стерильной воды для инъекций (WFI).

• Проверка целостности фильтра (перепад давления).

Косметика и уход за собой

Вязкие продукты, такие как кремы, лосьоны и гели, легко засоряют стандартные порты давления. Датчики с плоской диафрагмой (HPM710, HPM718), установленные с заподлицо или удлиненной мембраной, предотвращают засорение и легко очищаются между сменами партий.

Как правильно выбрать датчик санитарного давления

Диапазон давления и перегрузка

Выберите диапазон, в котором нормальное рабочее давление находится в пределах от 30% до 80% полной шкалы. При низких давлениях (< 100 мбар) сухой керамический датчик (HPM718) обеспечивает лучшее разрешение и защиту от перегрузки. Для высоких давлений (до 40 МПа) подходит HPM710 с кремниевым сердечником.

Процесс подключения

Санитарные применения почти всегда требуют гигиенического фитинга:

• Tri‑clamp (зажимной фитинг) – наиболее распространенный. Размеры: 1/2', 1', 1‑1/2', 2'. Стандарты: ISO 2852, DIN 32676, 3‑А.

• DIN 11851 (резьбовое соединение) – используется на европейских молочных и фармацевтических заводах.

• SMS (шведский стандарт) – для некоторых линий питания.

• Варивент – для асептического применения.

Убедитесь, что промывочная мембрана преобразователя соответствует типу и размеру фитинга вашего сосуда или трубы.

Смачиваемые материалы и заполняющая жидкость

• Материал диафрагмы – нержавеющая сталь 316L в стандартной комплектации. Для высококоррозионных сред доступны Hastelloy C или Тантал.

• Заполняющая жидкость – стандартное силиконовое масло подходит для большинства применений. Для пищевой/фармацевтической промышленности, где может произойти случайная утечка, используйте оливковое масло (соответствующее требованиям FDA) или другие заполняющие жидкости, допущенные к использованию в пищевых целях. Сухие керамические датчики (HPM718) устраняют необходимость использования заполняющей жидкости.

Совместимость по температуре и очистке

Если в процессе используются горячие среды или циклы CIP/SIP, рассмотрите следующее:

• Без охлаждающих ребер — температура среды до 80 ℃ (HPM720/760) или 100 ℃ (HPM718).

• С охлаждающими ребрами – 3 ребра до 140 ℃, 5 ребер до 180 ℃ (HPM720/760). HPM710 можно настроить для более высоких температур.

• Убедитесь, что электроника передатчика находится в пределах окружающей среды, используя охлаждающее ребро или выносное крепление.

Выходной сигнал

• 4‑20 мА — отраслевой стандарт, подходит для длинных кабелей.

• 4‑20 мА + HART – позволяет осуществлять цифровую настройку и диагностику.

• 0‑5/0‑10 В – для коротких пробегов и контроллеров с входом напряжения.

• RS485/Modbus – для цифровых сетей.

Локальный дисплей

Для применений, где операторам необходимо видеть давление на месте (например, резервуарный парк, фильтрующий блок), выбирайте модель со встроенным дисплеем, например HPM760.

Часто задаваемые вопросы о датчиках санитарного давления

Что делает датчик давления «санитарным»?

Гигиенический датчик давления имеет промывочную или плоскую диафрагму, которая располагается заподлицо с технологическим соединением, не оставляя полостей, резьб или мертвых пространств, где могут скапливаться продукты или бактерии. Он изготовлен из коррозионностойких материалов (обычно нержавеющая сталь 316L) с гладкой поверхностью (Ra ≤ 0,8 мкм). Он должен быть совместим с процедурами очистки CIP и SIP и часто имеет сертификаты 3‑A, FDA или EHEDG.

Могу ли я использовать стандартный промышленный датчик давления на пищевом предприятии?

Нет – стандартные датчики имеют резьбовые порты давления с мертвыми объемами, в которых продукт может застрять и испортиться, что приведет к загрязнению и неудачным проверкам. Всегда используйте настоящий гигиенический преобразователь со скрытой диафрагмой для применений, контактирующих с пищевыми продуктами.

В чем разница между HPM710 и HPM718?

В HPM710 используется кремниевый пьезорезистивный датчик с масляным наполнением. Он предлагает более высокие диапазоны давления (до 40 МПа) и очень прочен. В HPM718 используется сухой керамический емкостный датчик (без заливки масла), который идеально подходит для очень низких давлений (до 2,5 кПа), высоких перегрузок и применений, где загрязнение маслом недопустимо (например, кислород, сверхчистая вода).

Нужны ли мне охлаждающие ребра?

Если температура среды превышает допустимую температуру окружающей среды передатчика (обычно 85 ℃), вам потребуются охлаждающие ребра. Для сред с температурой до 140 ℃ используйте 3 ребра; до 180 ℃ используйте 5 плавников. Ребра рассеивают тепло до того, как оно достигнет электроники. Без ребер электроника может перегреться, сместиться или выйти из строя.

Как очистить санитарный датчик давления?

Большинство санитарных датчиков предназначены для очистки на месте (CIP). Гладкая диафрагма и гигиенический фитинг позволяют чистящему раствору течь по поверхности, не снимая преобразователь. Всегда следуйте рекомендациям производителя по температуре, давлению и совместимости чистящих средств. Для SIP (стерилизации паром) убедитесь, что передатчик рассчитан на требуемую температуру и продолжительность пара.

Какую мощность выбрать для новой сантехнической установки?

4‑20 мА является наиболее распространенным, поскольку он помехоустойчив и работает на больших расстояниях. Если вам нужны данные удаленной настройки или диагностики, выберите 4‑20 мА + HART. В качестве локального интерфейса оператора рассмотрите преобразователь со встроенным дисплеем (HPM760).

Почему стоит выбрать наши санитарные датчики давления?

Мы разрабатываем и производим датчики давления в санитарном исполнении специально для пищевой промышленности, производства напитков, фармацевтической и биотехнологической промышленности. В основе каждой модели лежат гигиенические принципы.

Настоящая конструкция мембраны заподлицо

Наши датчики оснащены плоскими диафрагмами, которые привариваются к технологическому соединению лазерной сваркой, не оставляя зазоров и щелей. Поверхности подвергаются электрополировке (опция) для улучшения очищаемости и устойчивости к коррозии.

Прослеживаемость материалов и соответствие требованиям

Все детали, контактирующие с рабочей средой, изготовлены из нержавеющей стали 316L, сертификаты на материалы предоставляются по запросу. В число заполняющих жидкостей входят стандартное силиконовое масло, оливковое масло (FDA) или безмасляные керамические варианты. Мы поддерживаем требования 3‑A и EHEDG для квалифицированной установки.

Гибкие технологические соединения и выходы

Tri‑clamp (все стандартные размеры), DIN 11851, SMS и нестандартные фланцы. Выходы: 4–20 мА, HART, 0–10 В, RS485. Встроенные дисплеи, охлаждающие ребра и длина кабелей могут быть настроены по вашему заказу.

Быстрая поддержка и настройка

Мы понимаем, что санитарные процессы сильно различаются. Наша команда инженеров поможет вам выбрать правильный материал диафрагмы, заполняющую жидкость, технологическое соединение и электрический интерфейс для вашего конкретного применения – будь то возвратная линия CIP низкого давления или гомогенизатор высокого давления.

Что вы получаете:

• Рекомендации по конкретному применению от опытных инженеров-санитаров-технологов.

• Быстрое изготовление индивидуальных конфигураций (специальные диафрагмы, расширенный температурный диапазон).

• Полная документация по нормативным файлам (сертификаты, протоколы испытаний).
