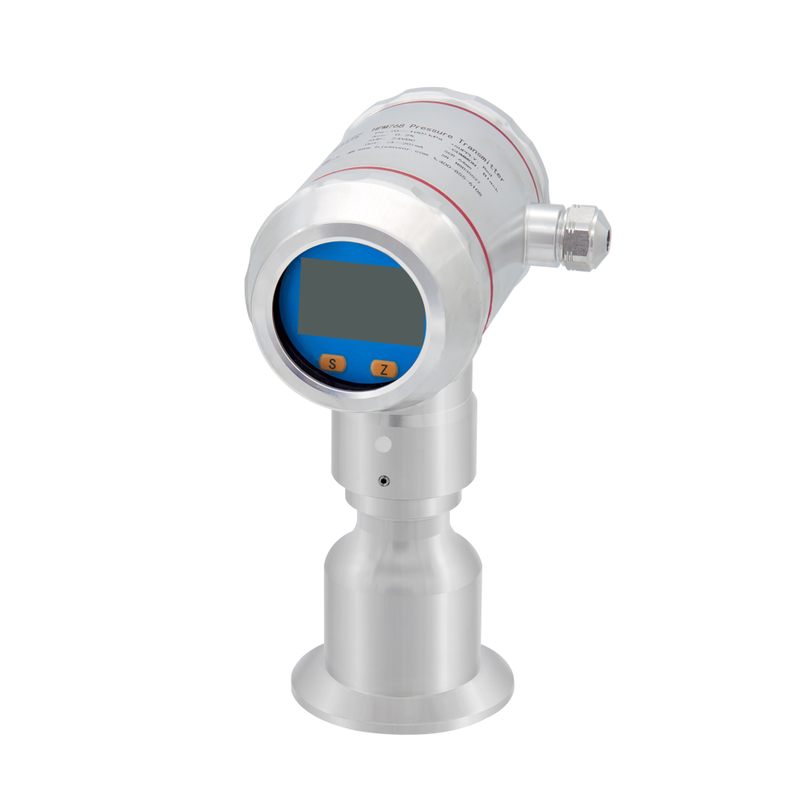

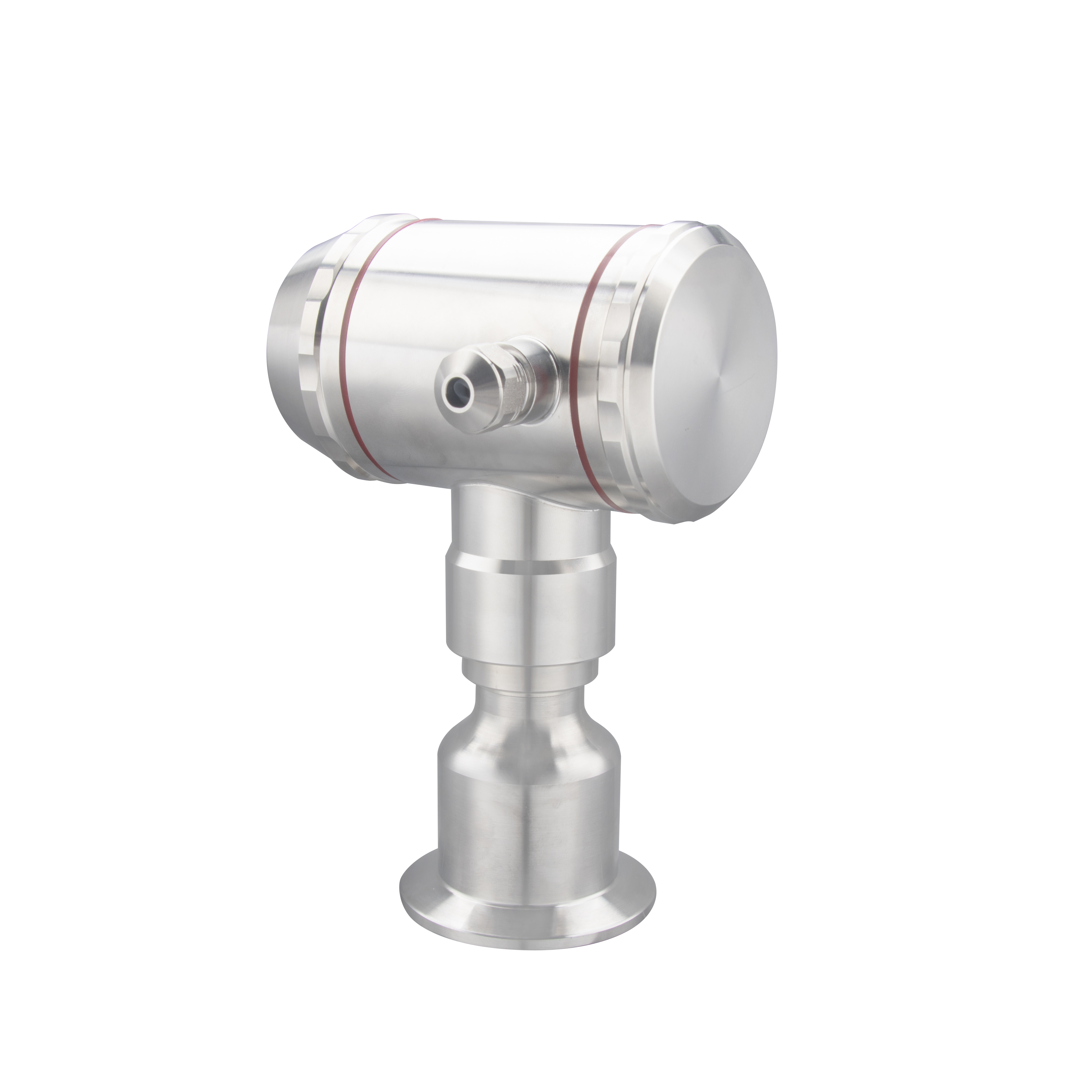

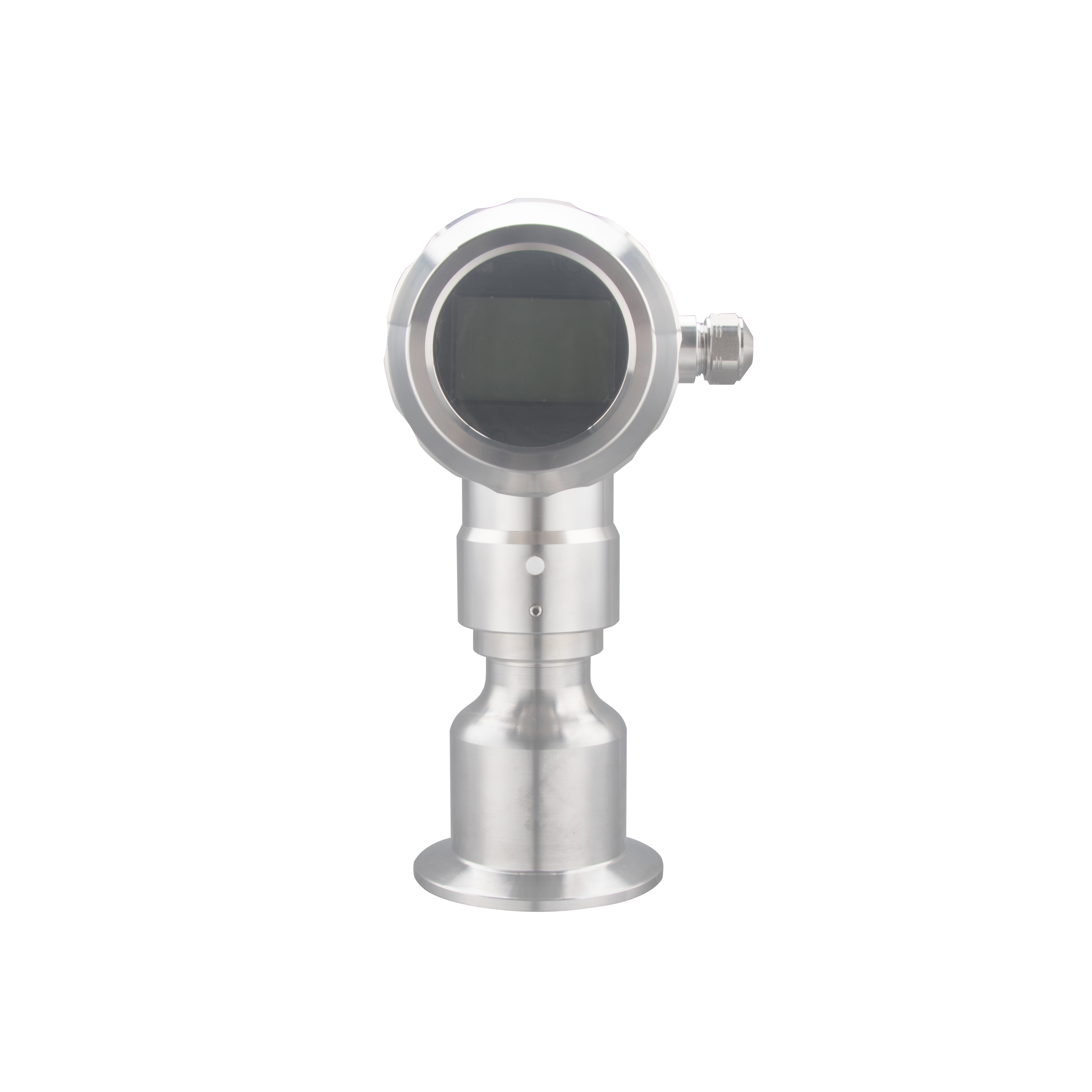

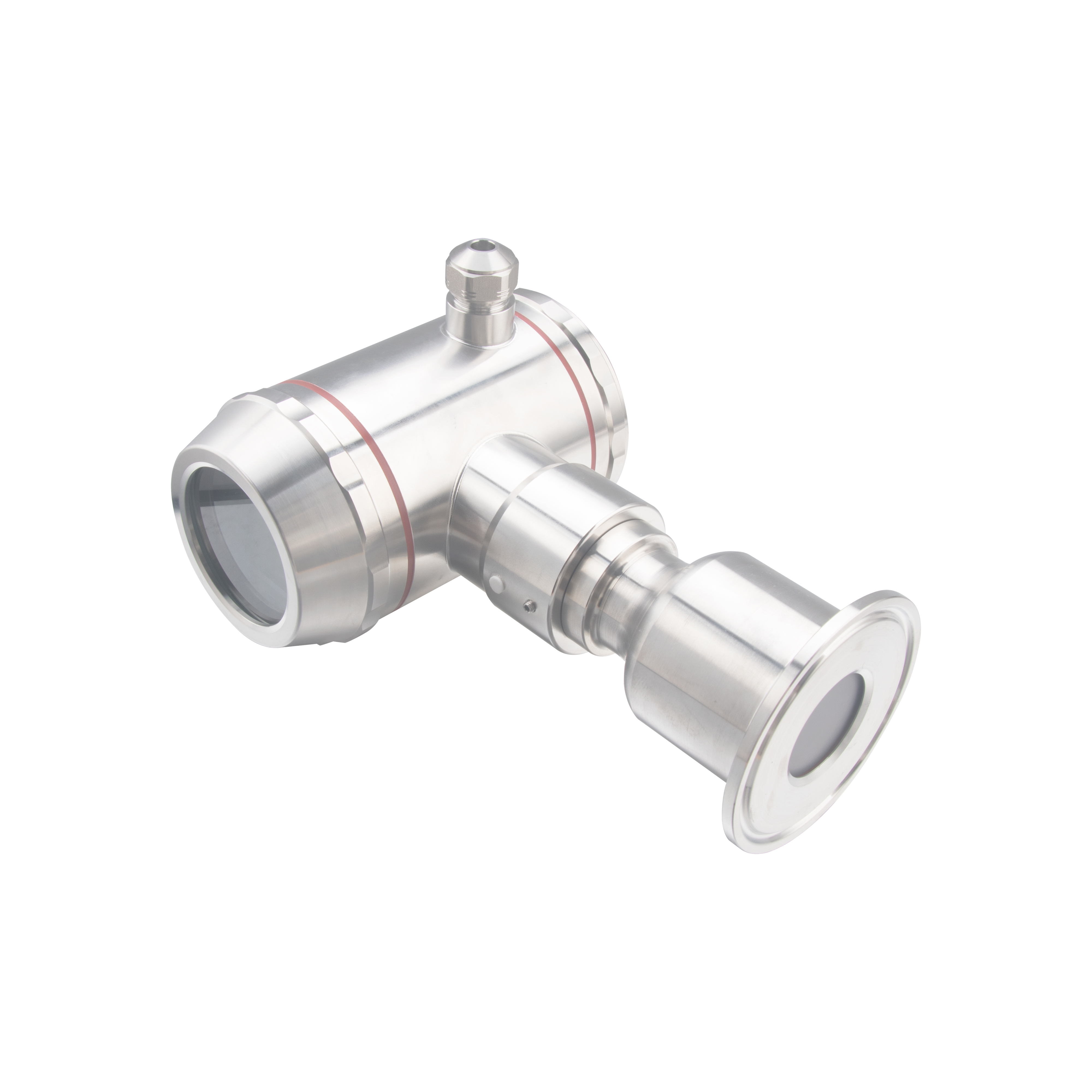

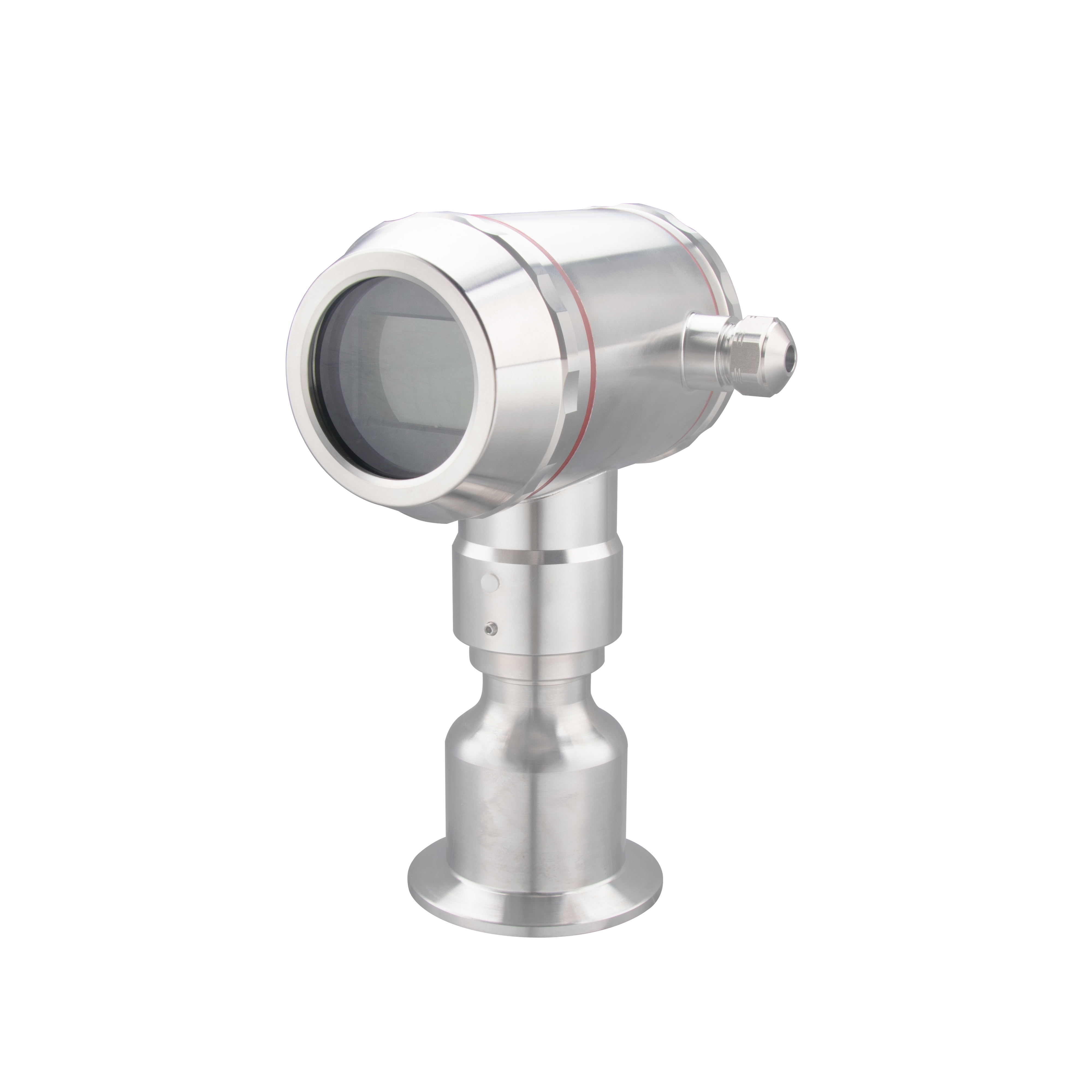

HPM768 Керамический датчик давления Al2O3 99,9% с антикоррозийной защитой и санитарным давлением

HPM768 Керамический датчик давления Al2O3 99,9% с антикоррозийной защитой и санитарным давлением

Точность: ±0,25% полной шкалы; ±0,1% полной шкалы

Диапазон измерения: -100 кПа… 0 ~ 2,5 кПа… 4 МПа (манометрическое давление)

Скачать таблицу:
HPM768 Ceramic Sanitary Pressure Transmitter-Datasheet V26.1.0.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Обзор

Керамический емкостной датчик давления HPM768 использует импортный керамический датчик в качестве чувствительного элемента и напрямую обнаруживает сигнал давления с помощью промывочной мембраны. Керамика обладает характеристиками высокой эластичности, износостойкости, коррозионной стойкости и быстрого рассеивания тепла, что делает датчик очень хорошей термической стабильностью и чрезвычайно низким температурным дрейфом. Минимальный диапазон этого продукта может достигать 500 Па, а способность защиты от перегрузки может достигать десятков раз от полного диапазона, что полностью решает проблему плохой перегрузочной способности в небольших диапазонах и очень подходит для измерения микродавления.

Поскольку керамический датчик не содержит наполняющей жидкости, технологическое загрязнение отсутствует, а на его сухую керамическую диафрагму не влияет ориентация установки. Торцевая поверхность зажима этого продукта открыта непосредственно для обнаружения давления, что может предотвратить образование накипи, антисанитарную и вязкую блокировку давления и другие проблемы. Он широко используется в пищевой, медицинской, винодельческой и других отраслях гигиены и измеряет давление сред, в которых может возникнуть образование накипи.

Приложение

Сектор еды и напитков
Фармацевтический сектор
Мониторинг уровня жидкости
Контроль давления промышленного процесса

Функции

Полностью корпус из нержавеющей стали
Керамический сердечник конденсатора
Измерение микродавления, высокое давление перегрузки
Сухой сердечник без наполняющей жидкости
Мембранная конструкция смыва, легко чистится, предотвращает образование накипи.
Температура среды до 130 ℃, до 150 ℃ за 60 минут
ЖК-дисплей интеллектуального счетчика

Диапазон (манометрическое давление)
Номинальный диапазон (кПа)	2.5	1 0	20	40	100	200	400	1000	2000	4 000
Минимальный диапазон (кПа)	0.5	1	2	4	10	20	40	100	200	400
Перегрузка (кПа)	200	4 00	600	600	1000	1800	2500	4 000	4000	6 000
Сопротивление вакууму (кПа)	8 0	7 0	5 0	0	0	0	0	0	0	0
Примечание. Можно измерить составное давление.

Диапазон (абсолютное давление)
Номинальный диапазон (кПа)	10	20	40	100	200	400	1000	2000	4 000
Минимальный диапазон (кПа)	1	2	4	10	20	40	100	200	400
Перегрузка (кПа)	400	600	600	1000	1800	2500	4 000	4000	6 000
Сопротивление давлению (кПа)	0	0	0	0	0	0	0	0	0

Измерение среды
Тип носителя	Различные жидкости и газы совместимы с контактными материалами.

Выходной сигнал/мощность
Стандартный	4–20 мА / Vs = 12–32 В _{постоянного тока}
Стандартный	4–20 мА + HART /Vs = 12–32 В _{постоянного тока}

Производительность
Точность*	± 0,25 % полной шкалы (тип.) ±0,1 % полной шкалы (индивидуально)
Долгосрочная стабильность	± 0,50 % полной шкалы/год, ≤100 кПа ± 0,25 % полной шкалы/год, > 100 кПа
Разрешение	Токовый выход: 1 мкА Блок дисплея: можно установить
Время ответа	около 50 мс
Время ответа	≤5 с
*Точность согласно IEC 60770 (нелинейность, гистерезис, повторяемость)

Характеристики температурного дрейфа
Компенсированный температурный диапазон	- 20～80℃
Ноль температуры дрейф	± 1,0 % полной шкалы (в пределах диапазона температурной компенсации)
Полный температурный дрейф	± 1,0 % полной шкалы (в пределах диапазона температурной компенсации)

Экологические условия

Температурная диапазон

Средняя температура: -40～125 ℃

+135 °C, максимум 60 мин.

Температура окружающей среды: -40～85 ℃, без ЖК-дисплея.

-30~80 ℃, с ЖК-дисплеем

Температура хранения: -40-85 ℃

Класс защиты

IP 65

Электрическая защита
Защита короткого замыкания	Да
Защита обратной полярности	Нет повреждений, схема не работает

Механическая стабильность
Вибрация	20 г (20~5000 Гц)
Ударопрочность	50 г (11 мс)

Я изоляция
Устойчивость к изоляции	> 200 МОм при 500 В постоянного тока
Диэлектрическая прочность	<2 мА при 500 В переменного тока, 1 мин.
