Полагайтесь на наши промышленные датчики давления для надежных производительности в требовательных условиях. Построенные для выдержания суровых условий, эти датчики обеспечивают точные измерения давления для критических промышленных процессов. Наши датчики промышленного давления, от гидравлических систем до производственных линий обеспечивают постоянную производительность и долговечность, максимизируя время безотказной работы и производительности.

Промышленный датчик давления

Точное измерение давления является бесшумной основой управления технологическими процессами и промышленной автоматизации. Неисправный датчик давления может отправлять неправильные сигналы на ваш ПЛК, тратить энергию и подвергать риску всю вашу работу.

Здесь вы найдете промышленные датчики давления газа, жидкости и пара — от моделей общего назначения с выходным сигналом 4‑20 мА до антикоррозионных, высокотемпературных, взрывозащищенных версий и версий для нефтепромысловых растворов.

На этой странице мы помогаем вам выбрать правильный диапазон давления, выходной сигнал и технологическое соединение, чтобы ваша система оставалась точной, безопасной и эффективной.

Что такое датчик давления?

Определение датчика давления и принцип работы

Датчик давления — это электронное устройство, которое преобразует физическое давление газа, жидкости или пара в стандартный промышленный выходной сигнал.

Внутри большинства передатчиков чувствительный элемент (диффузионный кремний, МЭМС, керамика или сапфир) деформируется под давлением. Эта деформация изменяет электрическое сопротивление или емкость. Затем встроенная схема формирования сигнала усиливает, линеаризирует и преобразует изменение в сигнал 4–20 мА, 0–10 В или цифровой протокол, такой как HART или RS485.

Вы подключаете его к контроллеру, дисплею или РСУ и мгновенно получаете повторяемые показания давления в реальном времени для сигнализации, отслеживания тенденций и управления с обратной связью.

Манометр, абсолютный, герметичный манометр и дифференциал

Датчики давления доступны в четырех эталонных типах:

• Манометрическое давление – измеряется относительно окружающей атмосферы. Ноль при открытом доступе воздуха. Идеально подходит для резервуаров, труб и насосов.

• Абсолютное давление – используется герметичный эталонный вакуум. Необходим для барометрической коррекции, вакуумных систем и измерения высоты.

• Герметизированное манометрическое давление – относится к фиксированному атмосферному давлению внутри корпуса. Используется в гидравлике высокого давления и на нефтепромыслах.

• Дифференциальное давление – измеряет разницу между двумя портами. Идеально подходит для мониторинга фильтров, измерения расхода и уровня в закрытых резервуарах.

Типы промышленных датчиков давления, которые мы предлагаем

Наше портфолио передатчиков охватывает множество технологий и конструкций для конкретных приложений. Здесь мы стараемся упростить задачу, чтобы вы могли подобрать подходящую модель для вашей среды обитания, среды и системы управления.

Универсальный датчик давления (4‑20 мА/HART/RS485)

Универсальная рабочая лошадка для автоматизации производства и управления процессами. Изготовлен из высокоточного диффузионного кремниевого сердечника, корпуса из нержавеющей стали 316L и широкого выбора выходов. Модульная конструкция поддерживает множество технологических соединений и электрических интерфейсов.

Лучше всего, когда вам нужно:

• Прямое подключение к ПЛК с питанием контура 4‑20 мА.

• Связь HART для удаленной настройки и диагностики.

• Манометрическое, абсолютное или герметичное манометрическое давление от -100 кПа до 100 МПа.

• Высокая точность (±0,1 % полной шкалы) и долговременная стабильность (±0,1 % полной шкалы/год).

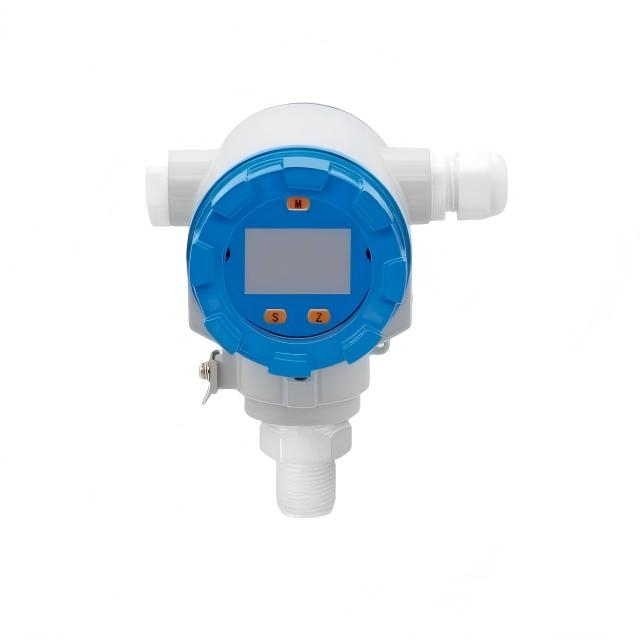

Антикоррозионный датчик давления (цельнопластиковый/керамический датчик)

Предназначен для агрессивных химикатов, кислот и солевых брызг. Использует керамический датчик с 96 % содержанием Al₂O₃ (сухой, без заливочного масла) в сочетании с антикоррозийными пластиковыми интерфейсами давления (ПВДФ, ПП, ПТФЭ). Полностью пластиковая конструкция и водонепроницаемая дышащая конструкция делают его идеальным для применения в химической, экологической и водной промышленности.

Лучше всего, когда вам нужно:

• Устойчивость к сильным агрессивным средам.

• Отсутствие загрязнения маслом – идеально подходит для сверхчистых или каталитических процессов.

• Вариант с плоской диафрагмой для легкой очистки и защиты от накипи.

Высокотемпературный датчик давления (среда до 350 ℃)

Для паропроводов, горячего масла, котлов и выхлопных газов. Использует высокотемпературный сердечник, работающий под давлением, и конструкцию охлаждающих ребер для отвода тепла от электроники. Температура среды может достигать 200 ℃ при использовании 10 ребер или 350 ℃ при использовании микропористой структуры и 8 ребер.

Лучше всего, когда вам нужно:

• Надежное измерение высокотемпературных жидкостей и газов.

• Выход 4‑20 мА, HART или напряжение.

• Цельносварная конструкция из нержавеющей стали.

Взрывозащищенный датчик давления (взрывонепроницаемый корпус)

Сертифицировано для опасных зон – химических заводов, нефтеперерабатывающих заводов, угольных шахт и складов топлива. Полностью сварной корпус из нержавеющей стали во взрывозащищенном исполнении (Ex d). Внутренний кремниевый пьезорезистивный сердечник обеспечивает превосходную стабильность даже в тяжелых условиях.

Лучше всего, когда вам нужно:

• Безопасная работа в атмосфере горючего газа или пыли.

• Компактная и легкая огнестойкая конструкция.

• Долговременная стабильность и низкий температурный дрейф.

Датчик давления для нефтяных месторождений и бурового раствора (стойкий к истиранию)

Специально предназначен для буровых растворов, растворов и сред, содержащих абразивные частицы. Использует сапфировый датчик давления (монокристаллический кремниевый изолятор) с твердой, износостойкой диафрагмой. Специальный механизм защиты диафрагмы предотвращает засорение и продлевает срок службы в суровых условиях нефтепромысла.

Лучше всего, когда вам нужно:

• Среды с песком, опилками или другими твердыми веществами.

• Средняя температура до 150 ℃.

• Герметизированное манометрическое давление от 20 МПа до 80 МПа.

Быстрое сравнение

Применение промышленных передатчиков по отраслям

Химическая и нефтехимическая промышленность

Коррозионные среды, высокие температуры и опасные зоны — это повседневная реальность. Выбирайте антикоррозионные (HPM17‑RH), высокотемпературные (HPM189) или взрывозащищенные (HPM188) датчики в зависимости от конкретной зоны и жидкости. Доступны детали, контактирующие с рабочей средой, из нержавеющей стали 316L, Hastelloy или PTFE.

Нефть и Газ / Бурение

Буровые насосы, давление на устье скважины и гидроразрыв пласта требуют надежных датчиков, которые могут работать с абразивными растворами и скачками давления. HPM1610 с сапфировым датчиком и износостойкой диафрагмой специально создан для таких условий.

Энергетические и котельные

Мониторинг давления пара, питательной воды и мазута требует устойчивости к высоким температурам и долгосрочной надежности. Распространенным выбором является HPM189 с охлаждающими ребрами и выходом 4‑20 мА.

Вода и сточные воды

Напор насоса, перепад давления на фильтре и уровень в баке. Универсальные датчики (HPM180) со смачиваемыми деталями из 316L и кабельными выводами IP68 обеспечивают надежную работу во влажных средах.

Пищевая, фармацевтическая и санитарная промышленность

Хотя здесь это не рассматривается подробно, версии со скрытой диафрагмой и санитарно-гигиенические версии доступны по запросу. Для применений с очисткой на месте (CIP) рекомендуется использовать антикоррозионные керамические датчики или датчики из стали 316L с соответствующими уплотнениями.

Как выбрать правильный датчик давления

Диапазон давления и перегрузка

Никогда не выбирайте датчик таким образом, чтобы ваше нормальное рабочее давление находилось в верхней части диапазона. Поддерживайте рабочее давление в пределах от 30 % до 80 % от полной шкалы. Все наши передатчики имеют как минимум 1,5-кратную защиту от перегрузки.

Выходной сигнал

• Питание от контура 4‑20 мА — лучше всего подходит для длинных кабелей (>500 м) и шумных предприятий. Отраслевой стандарт.

• 0‑5 В / 0‑10 В – подходит для коротких прогонов внутри шкафов управления.

• HART – цифровая связь по контуру 4‑20 мА; позволяет удаленную настройку и диагностику.

• RS485/Modbus – для цифровых сетей и мультисенсорных установок.

Совместимость материалов, контактирующих с рабочей средой, и сред

• Вода, масло, воздух, мягкие химикаты → достаточно нержавеющей стали 316L.

• Сильные кислоты, солевой туман → Интерфейсы из керамики (HPM17‑RH) или ПТФЭ/ПП/ПВДФ.

• Абразивные суспензии, грязь → Сапфировый датчик с закаленной диафрагмой (HPM1610).

• Высокотемпературные среды → 316L с охлаждающими ребрами (HPM189).

Технологические и электрические соединения

Общие технологические соединения: M20×1,5, G1/2, NPT, фланец, тройной зажим. Электрооборудование: Hirschmann/DIN43650, кабельный вывод (IP67/IP68), разъем M12×1.

Датчик давления: часто задаваемые вопросы

В чем разница между датчиком давления и передатчиком давления?

Датчик давления обычно выдает необработанный сигнал в милливольтах, который требует внешнего преобразования. Датчик давления имеет встроенное усиление и преобразует сигнал в стандартный промышленный выходной сигнал, например 4–20 мА или 0–10 В. Для прямого подключения к ПЛК всегда выбирайте датчик.

Как часто следует калибровать датчик давления?

Общепромышленное использование: каждые 12 месяцев. Критические контуры безопасности: каждые 6 месяцев. Наши датчики обеспечивают долговременную стабильность на уровне ±0,1 % полной шкалы в год, поэтому многие пользователи продлевают интервалы до 2–3 лет при периодической проверке.

Могу ли я использовать датчик избыточного давления для определения уровня жидкости в герметичном резервуаре?

Нет – для закрытого резервуара требуется измерение перепада давления (два порта) или датчик абсолютного давления с компенсацией парового пространства. Для вентилируемых резервуаров стандартный датчик манометра работает нормально.

Какой передатчик подходит для условий с высокой вибрацией?

Все наши передатчики протестированы на вибрацию 20 g и ударную нагрузку 100 g. При сильной вибрации выберите модель со сварной конструкцией без движущихся частей (все наши передатчики полупроводниковые).

Нужен ли мне взрывозащищенный передатчик?

Если ваша установка находится в опасной зоне с горючими газами или пылью (зона 1, зона 2, класс I, раздел 1 и т. д.), вы должны использовать сертифицированный взрывозащищенный (Ex d) или искробезопасный (Ex ia) преобразователь. HPM188 предназначен для таких зон.

Какую мощность следует использовать при длине кабеля более 500 м?

Питание от контура 4‑20 мА – устойчиво к падению напряжения и наведенным шумам. Выходное напряжение (0–10 В) значительно ухудшается на больших расстояниях.

Почему стоит выбрать наши промышленные датчики давления?

Мы проектируем и производим передатчики от ядра до готового продукта – технологии диффузного кремния, керамики, сапфира и МЭМС.

Надежная конструкция промышленного уровня

• Полностью сварная конструкция из нержавеющей стали или пластика.

• Широкая температурная компенсация (от -20 ℃ до +85 ℃, доступны расширенные опции).

• Высокое избыточное давление (1,5 × FS) и разрывная нагрузка.

• Долгосрочная стабильность всего ±0,1 % полной шкалы/год.

Что вы получаете:

• Стабильные показания на протяжении всего жизненного цикла продукта.

• Варианты материалов для воды, пара, масла, газа, агрессивных химикатов, абразивных суспензий и высокотемпературных сред.

• Стандартизированные технологические соединения и электрические интерфейсы для легкой замены.

Быстрая поддержка, настройка и глобальное обслуживание

Мы понимаем, что ваша система уникальна. Наша команда инженеров поможет вам определить модельный ряд, выбрать мощность, выбрать подходящие детали, контактирующие с рабочей средой, и выбрать электрическое соединение, которое подойдет именно для вашей работы.

Преимущества сервиса:

• Быстрый ответ на вопросы по размерам и перекрестные ссылки на существующие номера деталей.

• Поддержка OEM-заказов и проектных заказов: от образцов до крупносерийных партий.

• Послепродажная поддержка, включая корректировку выбора при последующих изменениях вашего процесса.
