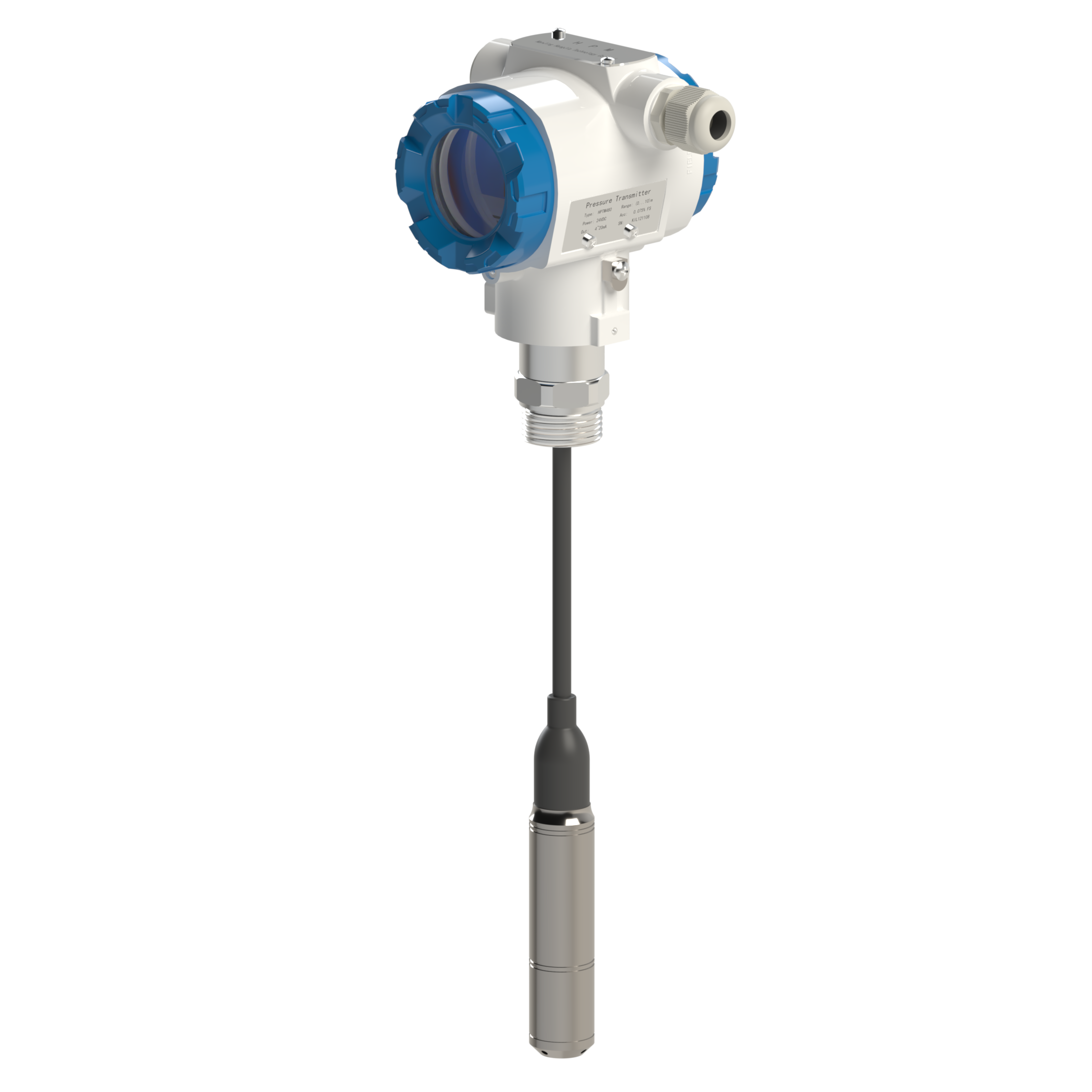

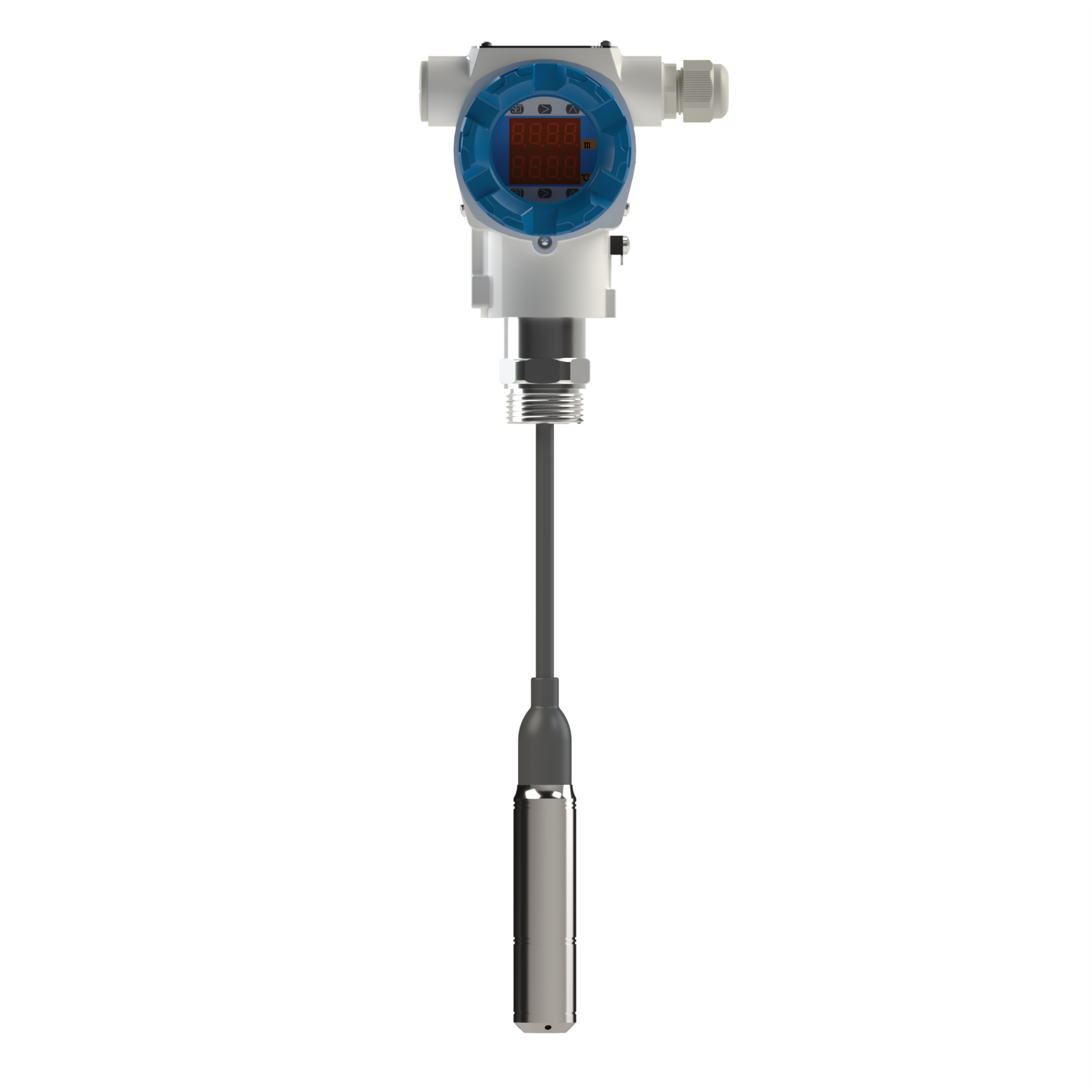

HPTM480 2-канальный светодиодный комбинированный погружной датчик температуры и давления

Диапазон измерения: 0..0,5 м водного столба~20 м водного столба

Выходной сигнал: двухсторонний 4–20 мА

Дисплей: 2 светодиода для давления и температуры.

Скачать таблицу:
HPTM480 Integrated submersible temperature & pressure transmitter-Datasheet V26.1.1.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Обзор

Датчик температуры-давления HPTM480 использует высококачественный, высокостабильный сердечник давления в качестве чувствительного элемента для точного измерения гидростатического давления жидкости, которое пропорционально уровню жидкости. Затем это давление преобразуется в стандартный выходной сигнал 4–20 мА с помощью схемы формирования сигнала, что позволяет измерить глубину жидкости. Зонд оснащен высокоточным чувствительным элементом температуры, позволяющим одновременно измерять температуру жидкости. Кроме того, продукт оснащен 4-значным двухрядным светодиодным дисплеем, который одновременно отображает значения уровня жидкости и температуры.

Пройдя долгосрочные испытания на старение и стабильность, продукт демонстрирует надежную и стабильную работу, что делает его пригодным для суровых условий эксплуатации на открытом воздухе. Он широко применяется в грунтовых водах, реках, озерах, морях, резервуарах для поверхностных вод и резервуарах для хранения.

Функции

Одновременное измерение уровня жидкости и температуры
Большой светодиодный экран, одновременно отображающий давление и температуру.
Стандартный аналоговый выходной сигнал
Двойная антиконденсационная и антиконденсационная технология

Диапазон уровня жидкости
Диапазон измерения уровня жидкости	0~0,5…20 мГн ₂О
Перегрузка	1,5x полного диапазона
Температурная диапазон
Диапазон измерения температуры	-40 ~ 100 ℃
Примечание. Поддерживаются индивидуальные промежуточные диапазоны, например от 0 до 60 °C.
Услуга
Средний тип	Различные жидкости, совместимые с контактными материалами
Выходной сигнал/источник питания
Стандартный	Уровень жидкости: 2-проводной, 4 ~ 20 мА _{постоянного тока} Температура: 2-проводной 4 ~ 20 мА _{постоянного тока} Vs: 24 В _{постоянного тока} (9 ~ 30 В _{постоянного тока})
Производительность
Точность	±0,5% полной шкалы (уровень жидкости) ±0,4℃ (температура)
Долгосрочная стабильность	± 0,25%FS/год
Условия окружающей среды
Температурный режим	Средняя рабочая температура: -40~100℃. Температура окружающей среды: -30~70℃ Температура хранения: -30~70℃
Защитный класс	IP68(измерительный зонд) IP65 (часть светодиодного дисплея)
Характеристика температурного дрейфа (уровень жидкости)
Применение температуры компенсации	0 ~ 70 ℃
Температурный дрейф нуля	±1,0% полной шкалы, опорное значение 25℃, в пределах диапазона температурной компенсации ( температурный дрейф ≤20 кПа в диапазоне ±1,5% полной шкалы, 0–70℃)
Температурный дрейф во всем диапазоне	±1,0% полной шкалы, опорное значение 25 ℃, в пределах диапазона температурной компенсации (температурный дрейф ≤20 кПа в диапазоне ±1,5 % полной шкалы, 0–70 ℃)
Механическая стабильность
Вибрация	20 г (20 ~ 5000 Гц)
Шоковое сопротивление	20 г (11 мс)
Изоляция
Устойчивость к изоляции	> 100 МОм ， 500 В постоянного тока
Диэлектрическая прочность	Подайте испытательное напряжение 500 В переменного тока, 50 Гц в течение 1 минуты без явлений пробоя и вспышки.

Описание

Технические параметры

Обзор

Датчик температуры-давления HPTM480 использует высококачественный, высокостабильный сердечник давления в качестве чувствительного элемента для точного измерения гидростатического давления жидкости, которое пропорционально уровню жидкости. Затем это давление преобразуется в стандартный выходной сигнал 4–20 мА с помощью схемы формирования сигнала, что позволяет измерить глубину жидкости. Зонд оснащен высокоточным чувствительным элементом температуры, позволяющим одновременно измерять температуру жидкости. Кроме того, продукт оснащен 4-значным двухрядным светодиодным дисплеем, который одновременно отображает значения уровня жидкости и температуры.

Пройдя долгосрочные испытания на старение и стабильность, продукт демонстрирует надежную и стабильную работу, что делает его пригодным для суровых условий эксплуатации на открытом воздухе. Он широко применяется в грунтовых водах, реках, озерах, морях, резервуарах для поверхностных вод и резервуарах для хранения.

Функции

Одновременное измерение уровня жидкости и температуры
Большой светодиодный экран, одновременно отображающий давление и температуру.
Стандартный аналоговый выходной сигнал
Двойная антиконденсационная и антиконденсационная технология

Диапазон уровня жидкости
Диапазон измерения уровня жидкости	0~0,5…20 мГн ₂О
Перегрузка	1,5x полного диапазона
Температурная диапазон
Диапазон измерения температуры	-40 ~ 100 ℃
Примечание. Поддерживаются индивидуальные промежуточные диапазоны, например от 0 до 60 °C.
Услуга
Средний тип	Различные жидкости, совместимые с контактными материалами
Выходной сигнал/источник питания
Стандартный	Уровень жидкости: 2-проводной, 4 ~ 20 мА _{постоянного тока} Температура: 2-проводной 4 ~ 20 мА _{постоянного тока} Vs: 24 В _{постоянного тока} (9 ~ 30 В _{постоянного тока})
Производительность
Точность	±0,5% полной шкалы (уровень жидкости) ±0,4℃ (температура)
Долгосрочная стабильность	± 0,25%FS/год
Условия окружающей среды
Температурный режим	Средняя рабочая температура: -40~100℃. Температура окружающей среды: -30~70℃ Температура хранения: -30~70℃
Защитный класс	IP68(измерительный зонд) IP65 (часть светодиодного дисплея)
Характеристика температурного дрейфа (уровень жидкости)
Применение температуры компенсации	0 ~ 70 ℃
Температурный дрейф нуля	±1,0% полной шкалы, опорное значение 25℃, в пределах диапазона температурной компенсации ( температурный дрейф ≤20 кПа в диапазоне ±1,5% полной шкалы, 0–70℃)
Температурный дрейф во всем диапазоне	±1,0% полной шкалы, опорное значение 25 ℃, в пределах диапазона температурной компенсации (температурный дрейф ≤20 кПа в диапазоне ±1,5 % полной шкалы, 0–70 ℃)
Механическая стабильность
Вибрация	20 г (20 ~ 5000 Гц)
Шоковое сопротивление	20 г (11 мс)
Изоляция
Устойчивость к изоляции	> 100 МОм ， 500 В постоянного тока
Диэлектрическая прочность	Подайте испытательное напряжение 500 В переменного тока, 50 Гц в течение 1 минуты без явлений пробоя и вспышки.
