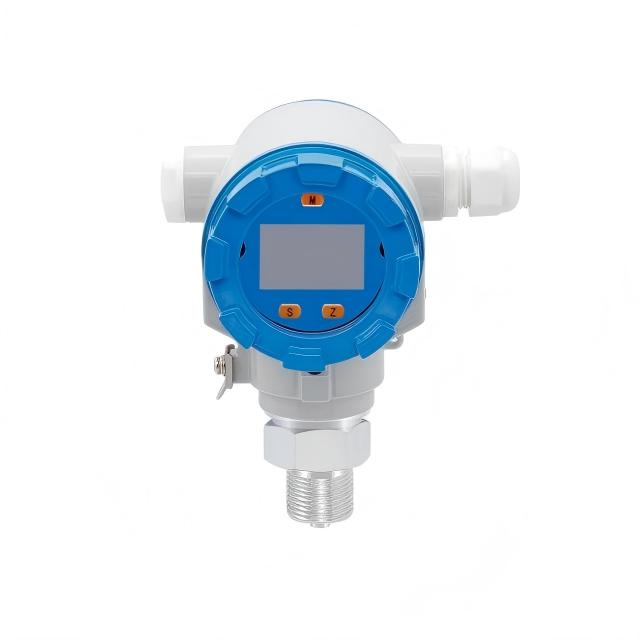

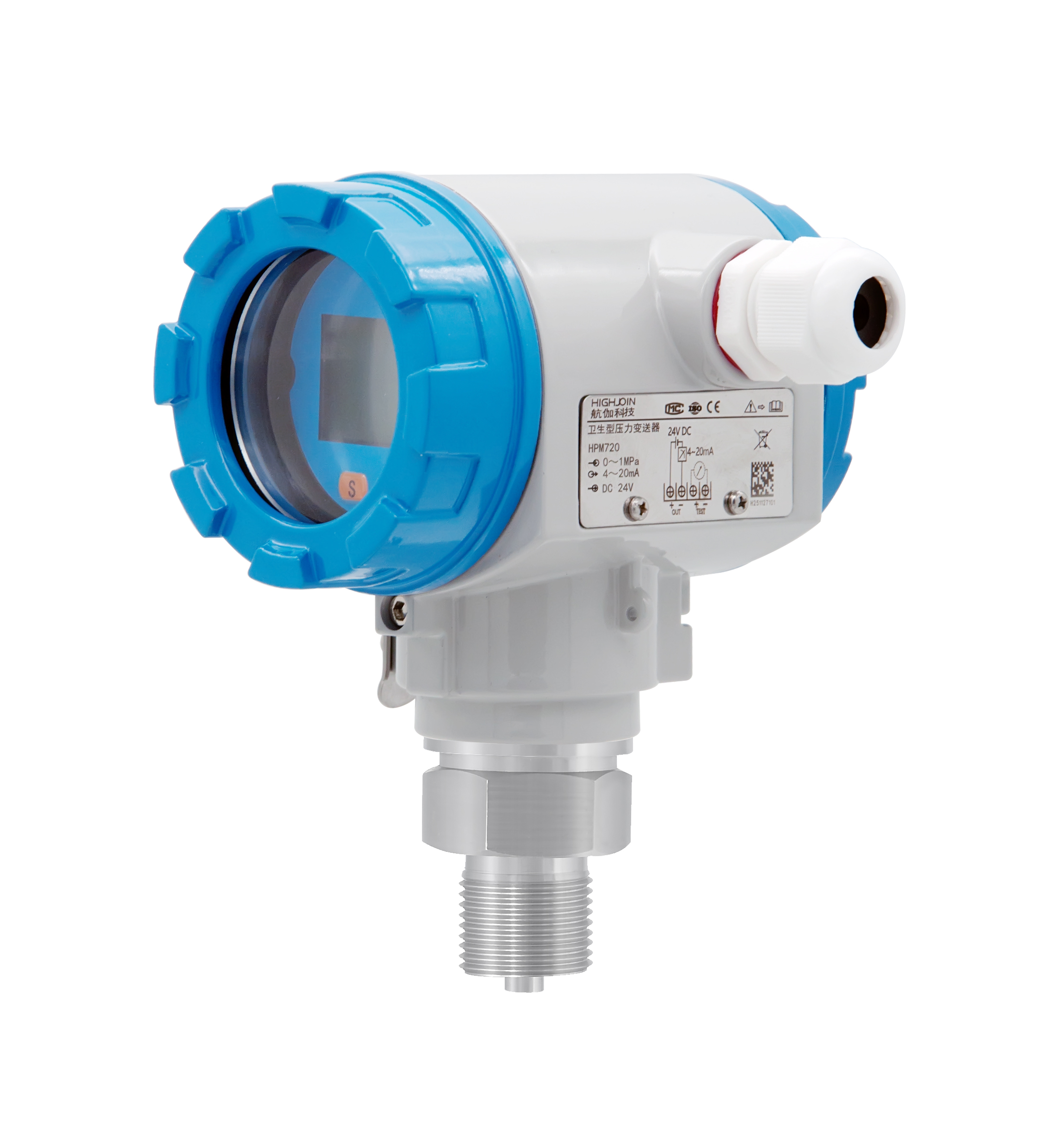

HPM280 Интеллектуальный защитный ЖК -дисплей Digital Divice Dampamter давления давления

HPM280 Интеллектуальный защитный ЖК -дисплей Digital Divice Dampamter давления давления

Диапазон избыточного давления: от -100 кПа…0 до 1 кПа…100 МПа.
Диапазон абсолютного давления: от 0 до 10 кПа…10 МПа.
Выходной сигнал: 4–20 мА, 4–20 мА + HART, 0–5 В или 0–10 В.
Точность: стандартная ±0,5% полной шкалы; ±0,25% полной шкалы опционально
Источник питания: номинальное 24 В постоянного тока; 12–30 В постоянного тока
Защита и дисплей: корпус из алюминиевого сплава IP65 с полевым ЖК-дисплеем
Технологическое соединение: M20 × 1,5, G1/2, G1/4 или 1/2 NPT

Скачать таблицу:
HPM280 Pressure Transmitter-Datasheet.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Обзор

Интеллектуальный датчик давления HPM280 сочетает в себе измерение давления, местную индикацию и стандартный дистанционный выход в одном приборе, монтируемом в полевых условиях. В нем используется диффузионный кремниевый пьезорезистивный чувствительный элемент с формированием сигнала, автоматическим тестированием и лазерной подстройкой для температурной компенсации.

Встроенный ЖК-дисплей позволяет операторам считывать технологическое давление в точке установки, а выбранный аналоговый выход или выход с поддержкой HART отправляет результаты измерений на ПЛК, РСУ, самописец или другое управляющее оборудование. Корпус электронного блока из алюминиевого сплава имеет класс защиты IP65 и включает кабельный ввод M20 × 1,5 для защищенной полевой проводки.

Преобразователь можно настроить на избыточное или абсолютное давление. Доступные варианты выходного сигнала включают 4–20 мА, 4–20 мА с HART, 0–5 В и 0–10 В. Диапазон давления, эталонный тип, выход, точность, технологическое присоединение и материал, контактирующий с рабочей средой, должны быть указаны для каждого заказа.

Функции

Электронная оболочка алюминиевого сплава с уровнем защиты IP65.
Дисплей на месте с одновременным выходом 4 ~ 20 MADC и других удаленных сигналов.
Защита обратной полярности и мгновенные меры из чрезмерного тока и чрезмерного воздействия защиты.
Регулируемая нулевая точка и полная масштаба.
Сильные противоположные возможности и отличная долгосрочная стабильность.

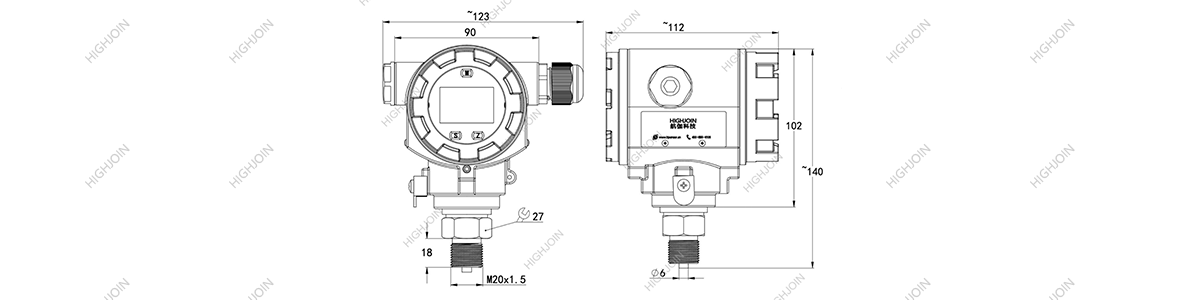

Dimensions

Промышленные применения

HPM280 предназначен для локального и дистанционного контроля давления в общепромышленных системах, в том числе:

Мониторинг давления в производстве
Металлообработка
Химический
Электрический
Различные промышленные операции

Монтаж и ввод в эксплуатацию

Механический монтаж

Перед установкой или снятием преобразователя сбросьте давление в линии. Осмотрите порт, уплотнение и резьбу, затем установите преобразователь вертикально, где это возможно.

Держите прибор вдали от сильной вибрации и прямых источников тепла. Если вибрации избежать невозможно, используйте подходящий кронштейн, импульсную линию или дистанционное соединение, одобренное для работы под давлением.

Проверка проводки

Перед подключением подтвердите версию выхода. Двухпроводная токовая петля и трехпроводный выход напряжения не используют одинаковое расположение клемм.

Проверьте полярность, напряжение питания и вход контроллера, затем закройте корпус и затяните кабельный ввод перед подачей давления.

Проверка нуля и диапазона

Перед вводом в эксплуатацию проверьте ноль при правильных эталонных условиях. Примените известные точки давления по всему диапазону и сравните локальный дисплей, электрическую мощность и эталонный прибор.

Если требуется корректировка, запишите результаты «как найдено» и «как осталось». Регулировка нуля или диапазона не заменяет полную калибровку, когда требуется прослеживаемость.

Окончательная проверка системы

Проверьте установку на наличие утечек, надежность проводки и читаемую ориентацию дисплея. Подтвердите масштабирование ПЛК или РСУ в соответствии с диапазоном преобразователя.

Тестируйте сигналы тревоги и блокировки через систему управления, где они являются частью приложения.

Технические параметры

Диапазон давления (давление датчика)	-100 кпа… 0 ～ 1 кПа… 100 МПа
Диапазон давления (абсолютное давление)	0 ～ 10 кПа… 10 МПа
Перегрузка	1,5x полной масштаба
Измерение среды	Различная жидкость, газ или пара, совместимая с нержавеющей сталью 304 или 316 л.
Выходной сигнал	4 ~ 20 мА, 4 ~ 20 мА+Харт, 0-5 В, 0-10 В и т. Д.
Источник питания	24 В постоянного тока (12 ~ 30 В постоянного тока)
Точность	± 0,5%FS (по умолчанию), ± 0,25%FS (опция)
Долгосрочная стабильность	± 0,2%FS/год
Температурный коэффициент	± 0,03%FS/℃ (ссылка 25 ℃)
Рабочая температура	-30 ～ 85 ℃
Температура хранения	-40 ～ 85 ℃
Защитный класс	IP65
Электрическое соединение	Кабельная железа (M20*1,5)
Процесс подключения	M20*1,5, G1/2, G1/4 NPT1/2 и т. Д.

Часто задаваемые вопросы

Можно ли изменить тип вывода после поставки?

Версии 4–20 мА, 4–20 мА + HART, 0–5 В и 0–10 В следует рассматривать как отдельные конфигурации. Не думайте, что изменение проводки или настроек дисплея приведет к изменению типа выхода. Перед заказом подтвердите необходимый сигнал.

Что означает точность ±0,5% полной шкалы?

FS означает полный масштаб. Для преобразователя с диапазоном 10 МПа ±0,5% полной шкалы соответствует пределу основной погрешности ±0,05 МПа при указанных эталонных условиях. Дополнительная версия ±0,25% полной шкалы будет соответствовать ±0,025 МПа для того же диапазона.

В чем разница между точностью и долгосрочной стабильностью?

Точность описывает, насколько близко измеренное значение соответствует эталонному значению в определенных условиях. Долговременная стабильность показывает, насколько сильно выходной сигнал передатчика может отклоняться с течением времени. Оба значения следует учитывать при определении интервалов калибровки.

Может ли HPM280 заменить механический манометр?

Он может обеспечивать локальную индикацию давления при передаче сигнала в систему управления, но для этого требуется подходящий источник питания и электрическая проводка. Перед заменой существующего механического манометра проверьте технологическое соединение, диапазон давления и место для установки.

Подходит ли HPM280 для вязких сред или сред с содержанием частиц?

Стандартное резьбовое соединение под давлением может удерживать вязкий материал или блокироваться кристаллизующимися жидкостями и взвешенными частицами. Для таких применений может потребоваться заподлицо с мембраной, мембранным разделителем или другой конструкцией преобразователя давления, предназначенной для данной среды.
