Измерение и установка датчиков ультразвукового уровня

Измерение и установка датчиков ультразвукового уровня

Ультразвуковые датчики уровня являются бесконтактными устройствами, используемыми для измерения уровней жидкости путем излучения ультразвуковых волн и получения их отражений. Они широко используются в таких отраслях, как обработка воды, химикаты, нефть и пищевые продукты, из -за их легкой установки, низких затрат на техническое обслуживание и высокой точности измерения.

1. Принцип измерения

Датчики ультразвукового уровня испускают ультразвуковые волны от зонда к поверхности жидкости. Волны отражаются от поверхности и получены обратно зондом. Уровень жидкости рассчитывается на основе скорости звука и времени, необходимого для перемещения волн.

• Выбор места установки :

• Избегайте участков со значительной жидкой турбулентностью, чтобы уменьшить ошибки измерения.

• Убедитесь, что между зондом и поверхностью жидкости нет препятствий для предотвращения блокировки сигнала.

• Держите датчик подальше от входов, миксеров или другого оборудования, которое может вызвать пузырьки или помехи.

• Высота установки :

• Датчик должен быть установлен выше максимального уровня жидкости, чтобы избежать брызги.

• Убедитесь, что зонд перпендикулярно поверхности жидкости для оптимального отражения сигнала.

• Экологические соображения :

• Избегайте установки в высокотемпературной, высокой влажности или высоко коррозийной среде. Защитные чехлы могут использоваться при необходимости.

• Для наружного использования установите солнечные или дождевые покрытия, чтобы защитить зонд от воздействия на окружающую среду.

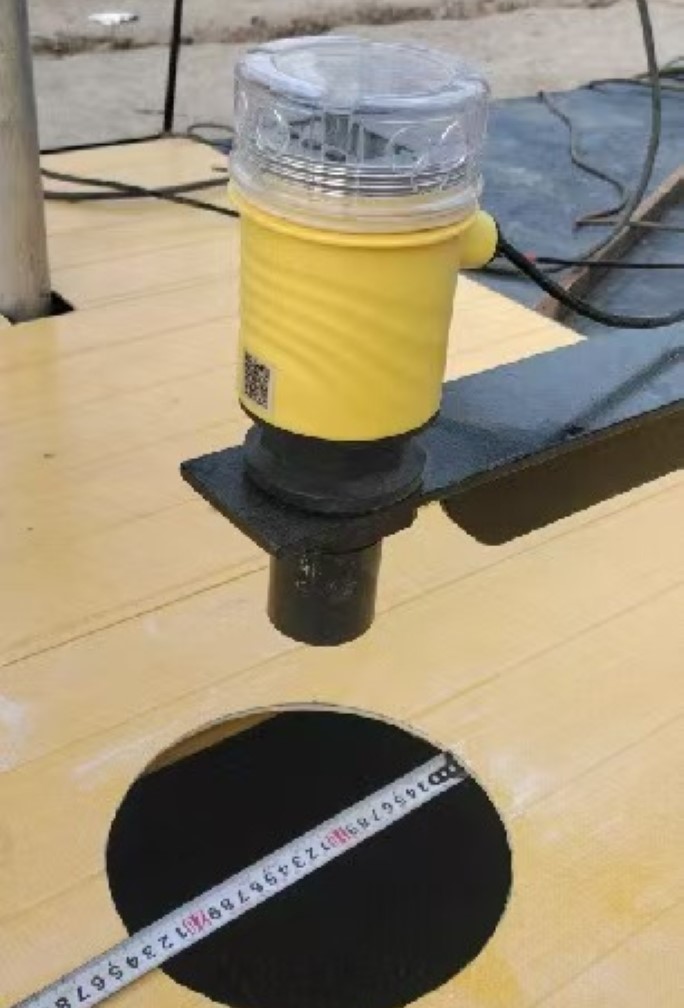

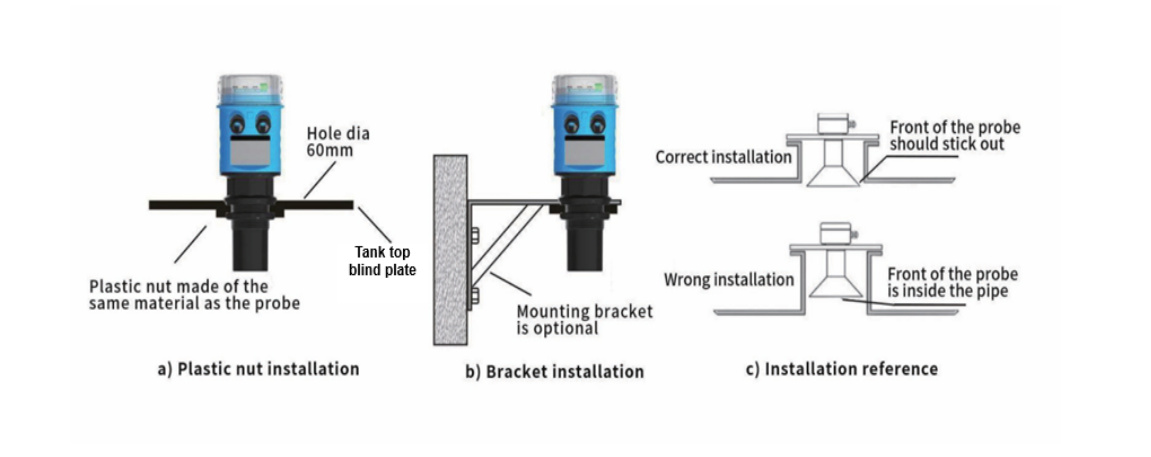

Правильная диаграмма установки, как ниже:

=

3. Ключевые соображения

• Регулярная очистка зонда : грязь или отложения на поверхности зонда могут влиять на передачу и прием волны. Регулярно чистить зонд.

• Избегайте сильных вибраций : датчики ультразвукового уровня чувствительны к вибрациям. Установите их в областях с минимальной вибрацией.

• Калибровка и регулировка : после установки калибруйте датчик в соответствии с фактическими условиями работы, чтобы обеспечить точность измерения.

4. Заключение

Ультразвуковые датчики уровня являются идеальным выбором для измерения уровня жидкости из-за их бесконтактной работы, простой установки и высокой точности. Выбирая правильное место установки, учитывая факторы окружающей среды и выполняя регулярное обслуживание, они могут обеспечить долгосрочные стабильные показатели и удовлетворить потребности в промышленных измерениях.
