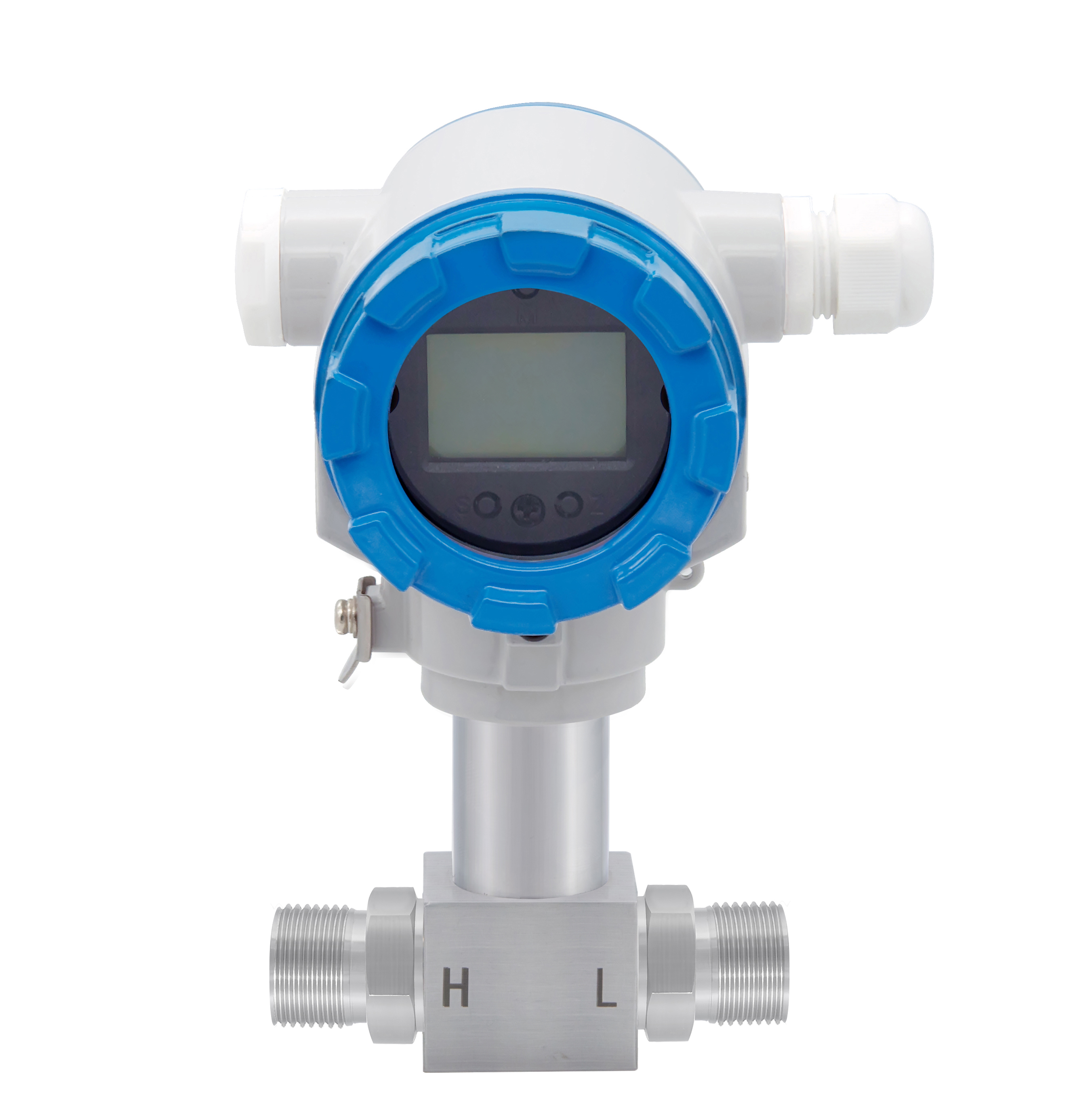

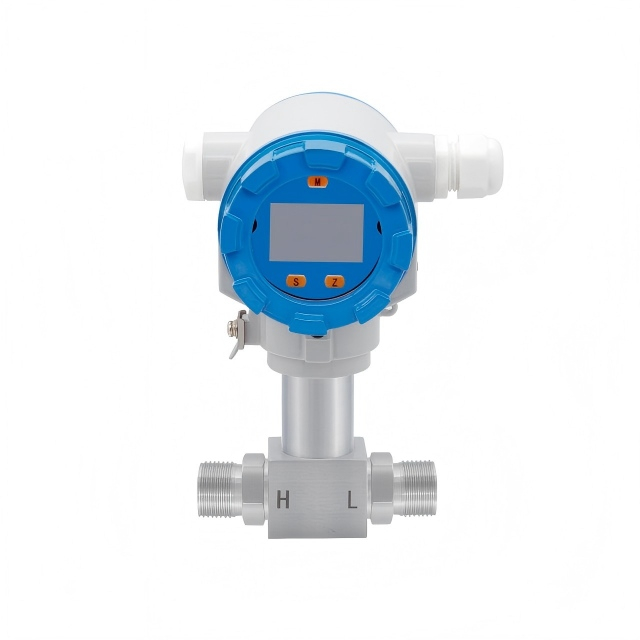

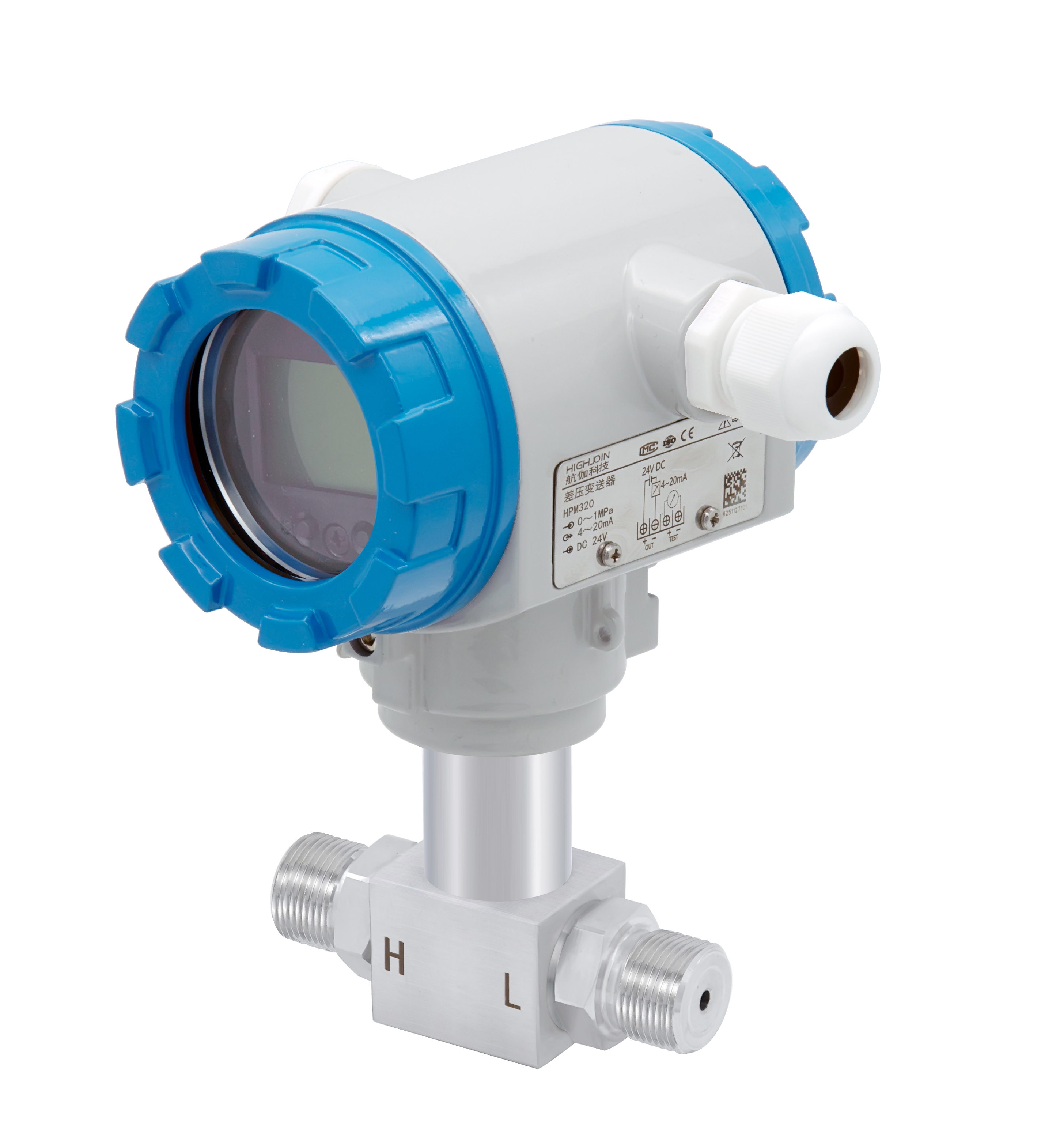

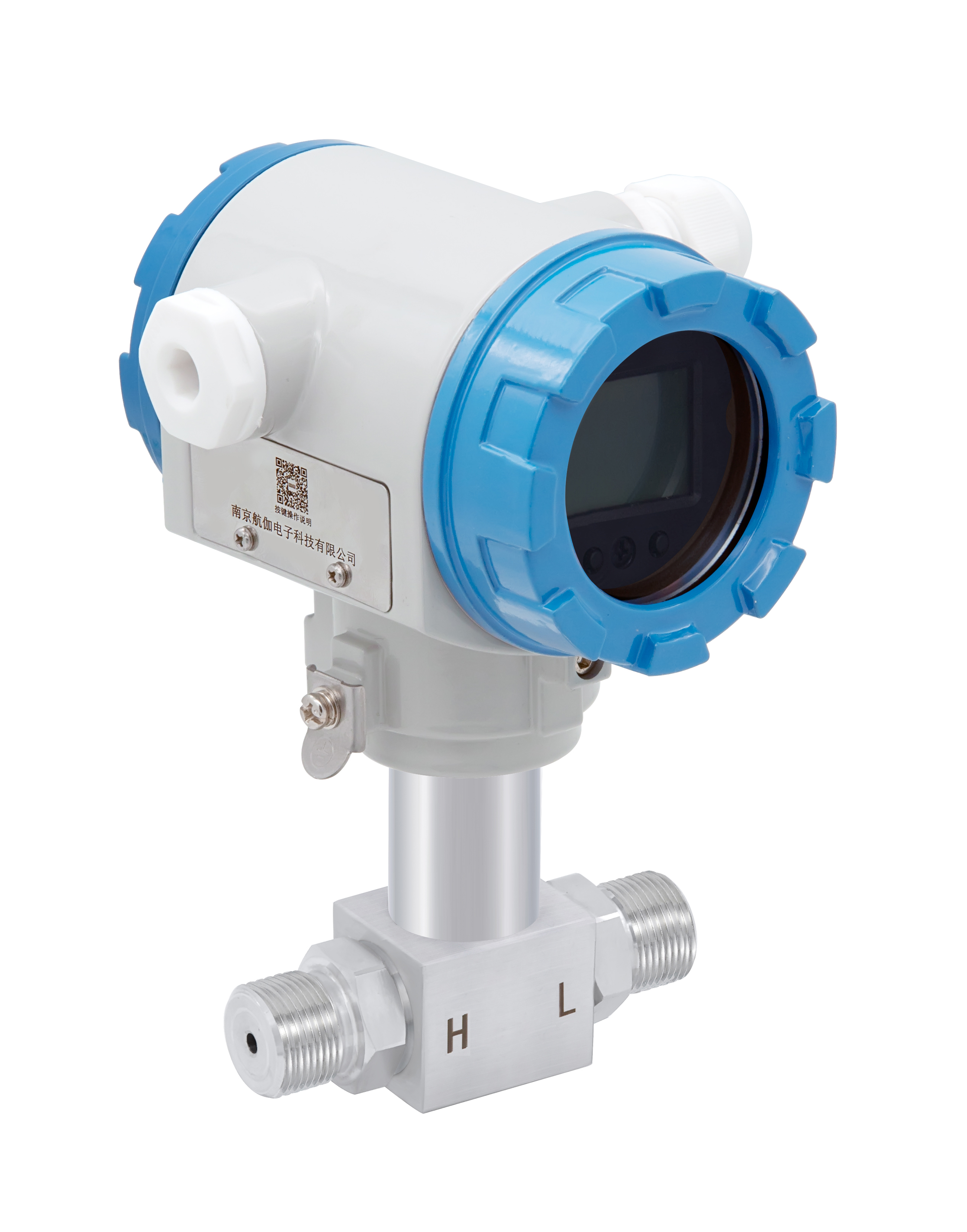

Интеллектуальный ЖК -дисплей HPM320

Диапазон измерения: 0 ~ 0,01 ... 3,5 МПа

Перегрузка: 2x полной шкалы диапазона

Скачать таблицу:
HPM320 Differential Pressure Transmitter-Datasheet V26.1.0.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Обзор

В датчике перепада давления HPM320 используется кремниевый пьезорезистивный сердечник перепада давления. Технологический интерфейс представляет собой конструкцию из нержавеющей стали с высокой коррозионной стойкостью. Интерфейс давления представляет собой ниппельное соединение источника, которое может быть установлено на измерительном трубопроводе или подключено через импульсный трубопровод. Этот продукт имел стандартные выходы по напряжению и току, а также другие опции. Он прост в установке, может широко использоваться для измерения и контроля перепада давления, уровня жидкости и расхода в области управления технологическими процессами, аэрокосмической, автомобильной, медицинской техники, систем отопления, вентиляции и кондиционирования воздуха и т. д.

Функции

316L Структура изоляции диафрагмы нержавеющей стали
Защита от алюминиевого сплава, защита от входа IP65
Защита от короткого замыкания и защита от обратной полярности
Ударопрочность, антивибрационная и электромагнитная совместимость.
Настройка в соответствии с требованиями

Описание

Технические параметры

Обзор

В датчике перепада давления HPM320 используется кремниевый пьезорезистивный сердечник перепада давления. Технологический интерфейс представляет собой конструкцию из нержавеющей стали с высокой коррозионной стойкостью. Интерфейс давления представляет собой ниппельное соединение источника, которое может быть установлено на измерительном трубопроводе или подключено через импульсный трубопровод. Этот продукт имел стандартные выходы по напряжению и току, а также другие опции. Он прост в установке, может широко использоваться для измерения и контроля перепада давления, уровня жидкости и расхода в области управления технологическими процессами, аэрокосмической, автомобильной, медицинской техники, систем отопления, вентиляции и кондиционирования воздуха и т. д.

Функции

316L Структура изоляции диафрагмы нержавеющей стали
Защита от алюминиевого сплава, защита от входа IP65
Защита от короткого замыкания и защита от обратной полярности
Ударопрочность, антивибрационная и электромагнитная совместимость.
Настройка в соответствии с требованиями

Измерение среды	Различная жидкость, совместимая с из нержавеющей стали 304 или 316 л.
Двустороннее статическое давление	≤20 МПа
Одиночная перегрузка по давлению	Сторона положительного давления: 1~2x полного диапазона Сторона отрицательного давления: 1x полного диапазона
Точность	± 0,5%FS (Std.)
Выходной сигнал	4 ~ 20 мА, два провода; Напряжение
Источник питания	24 В постоянного тока (12 ~ 24 В постоянного тока)
Рабочая температура	-30 ～ 85 ℃
Электрическое соединение	Кабельная железа (M20*1,5)
