Каковы различные типы погружных уровнемеров?

Введение

Точное измерение уровня жидкости имеет решающее значение для многих отраслей промышленности. Погружные датчики уровня представляют собой надежное решение, позволяющее непосредственно измерять уровень жидкости, находясь в ней. Эти устройства жизненно важны для очистки воды, химической обработки и многого другого. В этом посте вы узнаете об их типах, функциях и преимуществах, обеспечивающих оптимальную производительность в требовательных средах.

Общие сведения о погружных уровнемерах

Определение и функциональность

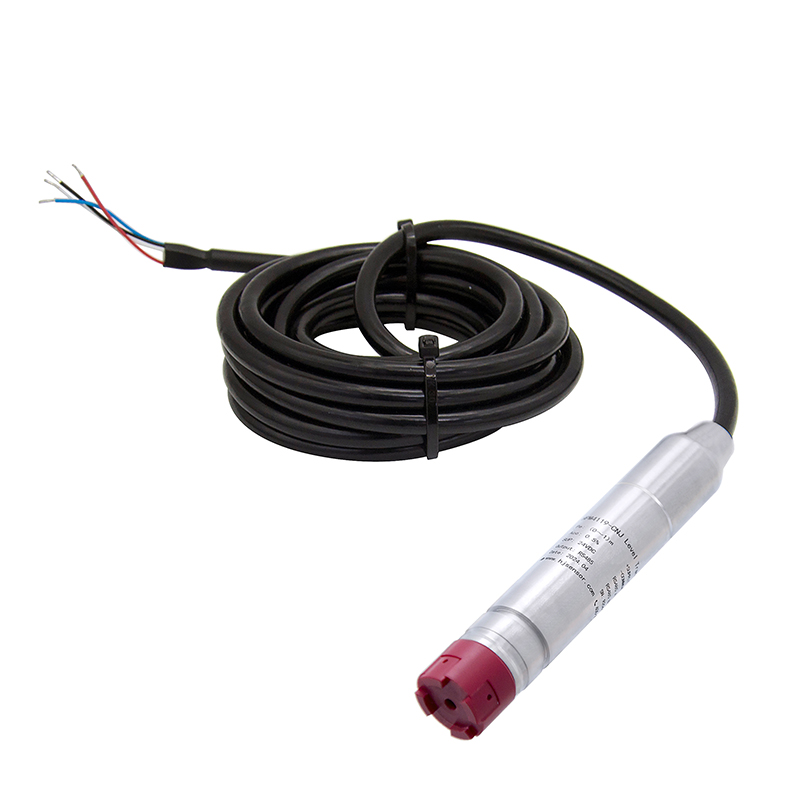

Погружные датчики уровня — это устройства, предназначенные для измерения уровня жидкости путем помещения непосредственно в жидкость. Они располагаются на дне резервуаров, колодцев или резервуаров и определяют высоту жидкости над ними. Эти датчики преобразуют давление, создаваемое столбом жидкости, в электрический сигнал, обычно выходной сигнал 4–20 мА, который можно отправить в системы мониторинга или управления. Поскольку они погружены в воду, они обеспечивают прямое и непрерывное измерение уровня жидкости, что делает их очень надежными для мониторинга в реальном времени.

Принцип гидростатического давления

Основным принципом работы погружных уровнемеров является гидростатическое давление. Этот принцип гласит, что давление на определенной глубине в жидкости пропорционально высоте столба жидкости над этой точкой. Используемая формула:

P = час × ρ × г

Где:

● P — давление, измеряемое датчиком.

● h — высота столба жидкости

● ρ — плотность жидкости.

● g — ускорение свободного падения.

По мере повышения уровня жидкости давление на датчик пропорционально увеличивается. Датчик воспринимает это давление и преобразует его в электрический сигнал, отражающий уровень жидкости. Этот метод хорошо работает даже в турбулентных или пенистых жидкостях, поскольку датчик измеряет давление непосредственно, а не на поверхности.

Сравнение с другими технологиями измерения уровня

Существует несколько технологий измерения уровня жидкости, каждая из которых имеет свои плюсы и минусы:

● Гидростатические (погружные) датчики: Плюсы: прямой контакт, точность в пене или паре, устойчивость к агрессивным химикатам.

○ Минусы: необходимо погружать в воду, чувствительно к изменениям плотности жидкости.

● Ультразвуковые датчики: Плюсы: бесконтактный, простой в установке.

○ Минусы: подвержен влиянию пены, пара, турбулентности и пыли.

● Радарные датчики (включая волноводный радар): Плюсы: бесконтактный, высокоточный, не подвержен влиянию пара или пены.

○ Минусы: более высокая стоимость, более сложная установка.

● Поплавковые выключатели: Плюсы: Простое и экономичное определение базового уровня включения/выключения.

○ Минусы: ограниченная точность, отсутствие непрерывного измерения.

Погружные датчики уровня превосходны в приложениях, требующих непрерывных, точных и надежных измерений, особенно там, где пена, пар или химическая коррозия могут мешать работе датчиков других типов. Их прочная конструкция и возможность прямого измерения делают их идеальными для сложных промышленных условий.

Примечание. При выборе погружных датчиков уровня учитывайте изменения плотности жидкости и температуры, поскольку эти факторы могут повлиять на показания гидростатического давления и общую точность.

Типы погружных уровнемеров

Погружные уровнемеры выпускаются в различных моделях, каждая из которых адаптирована к конкретным промышленным потребностям и условиям. Здесь мы рассмотрим пять популярных типов: серия 100, серия 200C, серия 300S, серия TankPro и распределительная коробка LP 100.

100 серия

Серия 100 предназначена для отраслей, требующих точного измерения уровня жидкости в суровых условиях. Он оснащен керамической чувствительной диафрагмой и такими материалами, как ПВХ, ПП, ПВДФ и ПТФЭ Teflon®, обеспечивающими превосходную химическую стойкость. Его встроенный литой груз удерживает датчик на дне, обеспечивая точные показания независимо от турбулентности или пены. Преобразователь имеет выходной сигнал 4–20 мА и дополнительную связь RS485. Эта серия подходит для химических резервуаров, систем водоочистки и сточных вод.

Ключевые особенности:

● Высокая точность (±0,5% от полной шкалы).

● Коррозионностойкие материалы.

● Незасоряющаяся конструкция без движущихся частей.

● Простая установка благодаря встроенному литому грузу.

● Совместимость с системами SCADA.

Серия 200С

Серия 200C предназначена для жестких промышленных условий, включая агрессивные химические среды. В нем используется керамическая диафрагма с защитой от засорения, улучшающая производительность в вязких жидкостях или жидкостях, содержащих шлам. Конструкционные материалы аналогичны материалам серии 100, но отличаются долговечностью и химической стойкостью. Корпус с эпоксидным покрытием NEMA 4X защищает от агрессивных внешних факторов. Как и серия 100, он обеспечивает выходной сигнал 4–20 мА и предназначен для непрерывного и надежного измерения уровня.

Ключевые особенности:

● Усовершенствованная керамическая диафрагма, препятствующая засорению.

● Превосходная химическая стойкость благодаря уплотнительным кольцам Kalrez®.

● Встроенный литой груз для стабильного размещения.

● Выход высокого разрешения для точного управления.

● Прочная конструкция для промышленного использования.

Серия 300S

Серия 300S создана для работы в резервуарах высокого давления и глубоких резервуарах. Он оснащен чувствительной диафрагмой из нержавеющей стали 316, которая выдерживает давление до 20 бар. Это делает его идеальным для нефтяной, газовой и химической перерабатывающей промышленности, где долговечность в экстремальных условиях имеет решающее значение. Датчик сохраняет точность (±0,5%) и надежность в агрессивных средах. Серия 300S также включает кабель с тефлоновой оболочкой и уплотнительные кольца Kalrez® для повышенной химической стойкости.

Ключевые особенности:

● Варианты диафрагмы из нержавеющей стали или ПТФЭ.

● Допуск высокого давления (до 20 бар).

● Доступна многодиапазонная калибровка.

● Прочная конструкция для долгосрочной надежности.

● Выход 4–20 мА, не требующий программирования.

Серия ТанкПро

Датчики TankPro сочетают в себе компактный дизайн и модульность, что упрощает установку. Они подходят как для агрессивных, так и для неагрессивных жидкостей из таких материалов, как ПВХ, ПП, ПВДФ и ПТФЭ. Датчик включает в себя керамическую диафрагму и встроенный литой грузик для обеспечения стабильного позиционирования. TankPro поддерживает цифровой вывод в реальном времени, что позволяет осуществлять непрерывный мониторинг уровня. Его корпус с эпоксидным покрытием NEMA 4X и соединение 2 дюйма NPT делают его идеальным для пищевой, фармацевтической и высокотемпературной промышленности.

Ключевые особенности:

● Компактная модульная конструкция для легкой установки.

● Устойчивость к высоким температурам

● Цифровой выход для мониторинга в реальном времени.

● Встроенный литой грузик для точности.

● Подходит для чувствительных отраслей промышленности, таких как пищевая и фармацевтическая.

Распределительная коробка LP 100

Распределительная коробка LP 100 — это аксессуар, предназначенный для упрощения проводки и подключения погружных датчиков. Он имеет корпус со степенью защиты IP65 и совместимость с несколькими входами/выходами. В коробке реализована технология Vaporbloc®, которая обеспечивает доступ воздуха, но предотвращает попадание влаги, защищая кабели датчиков. Его легкий, полностью пластиковый корпус NEMA 4X обеспечивает долговечность в суровых условиях. Распределительная коробка LP 100 увеличивает срок службы датчиков и обеспечивает плавную интеграцию в системы управления технологическими процессами.

Ключевые особенности:

● Упрощает подключение и установку датчика.

● Защита IP65 от пыли и воды.

● Технология Vaporbloc® для контроля влажности.

● Совместимость с погружными датчиками LevelPro.

● Легкий и прочный пластиковый корпус.

Основные характеристики погружных уровнемеров

Погружные датчики уровня разработаны для обеспечения надежных и точных измерений уровня жидкости в сложных условиях. Их конструкция ориентирована на долговечность, точность и простоту использования. Вот ключевые особенности, которые выделяют эти передатчики:

Прочная конструкция

Эти передатчики созданы для работы в суровых условиях. Они используют высококачественные материалы, такие как ПВХ, ПП, ПВДФ, PTFE Teflon® и нержавеющая сталь 316. Такие материалы устойчивы к коррозии, химическому воздействию и физическому повреждению. Датчики часто включают уплотнительные кольца Kalrez® или Viton для обеспечения водонепроницаемости и химической стойкости. Их корпус обычно соответствует стандартам IP68, что позволяет полностью погружаться в воду без ущерба для функциональности.

Высокая точность

Точность имеет решающее значение для контроля процесса и безопасности. Большинство погружных датчиков обеспечивают точность около ±0,5% от полной шкалы, а некоторые модели обеспечивают еще большую точность. Это гарантирует, что операторы получают надежные данные для мониторинга уровня жидкости, даже в турбулентных или пенящихся жидкостях. Диафрагмы из керамики или нержавеющей стали, используемые в датчиках, обеспечивают стабильные и повторяемые показания давления.

Широкий спектр применения

Эти датчики подходят для многих жидкостей — от чистой воды до агрессивных химикатов и ила. Их химически стойкие материалы и прочная конструкция позволяют использовать их в таких отраслях, как очистка воды, нефть и газ, химическая обработка и производство продуктов питания. Они работают с резервуарами различных размеров и глубины, от неглубоких резервуаров до глубоких колодцев.

Простая установка

Погружные передатчики, предназначенные для простой установки, обычно поставляются со встроенными литыми грузами. Эта функция удерживает датчик на дне резервуара, обеспечивая стабильные показания. Кабели часто имеют покрытие Teflon® для обеспечения химической стойкости и гибкости. Многие модели не требуют программирования, что упрощает интеграцию с существующими системами управления.

Длительный срок службы

Их прочная конструкция и устойчивые к коррозии компоненты продлевают срок эксплуатации. Эти передатчики сохраняют свои рабочие характеристики в течение многих лет, что снижает затраты на замену и техническое обслуживание. Отсутствие движущихся частей сводит к минимуму износ и количество точек отказа, что способствует долговечности.

Надежная производительность

Погружные датчики обеспечивают непрерывные данные об уровне в режиме реального времени, на которые не влияют пена, пар или турбулентность. Их принцип измерения гидростатического давления обеспечивает стабильные показания независимо от состояния поверхности. Кроме того, они предлагают универсальные выходные сигналы, например 4–20 мА или RS485, совместимые с большинством систем мониторинга.

Преимущества использования погружных уровнемеров

Погружные датчики уровня обладают множеством преимуществ, которые делают их предпочтительным выбором для измерения уровня жидкости в различных отраслях. Их конструкция и технология предлагают явные преимущества, которые улучшают управление процессом, безопасность и эффективность работы.

Точные измерения

Эти датчики обеспечивают высокоточные показания путем прямого измерения гидростатического давления на дне жидкости. Этот прямой контакт исключает ошибки, распространенные в бесконтактных датчиках, вызванные пеной, паром или турбулентностью. Точность обычно достигает ±0,5% от полной шкалы, что обеспечивает достоверность данных для критически важных процессов. Такая точность помогает оптимизировать дозирование химикатов, предотвратить переливы и поддерживать стабильное качество продукции.

Универсальность

Погружные датчики хорошо работают с различными жидкостями (чистая вода, сточные воды, химикаты, масла) и в резервуарах разных размеров и форм. Их химически стойкие материалы, такие как ПВХ, ПВДФ, ПТФЭ и нержавеющая сталь, позволяют использовать их в суровых, агрессивных средах. Такая адаптивность означает, что один тип датчика может использоваться во многих приложениях, что снижает потребность в нескольких специализированных устройствах.

Долговечность

Эти датчики, изготовленные из прочных материалов и герметизированные высококачественными уплотнительными кольцами, такими как Kalrez® или Viton, устойчивы к коррозии, истиранию и экстремальным температурам. Их корпуса со степенью защиты IP68 защищают от проникновения пыли и воды. Не имея движущихся частей, они противостоят механическому износу и засорению, обеспечивая длительный срок службы даже в отстойах или вязких жидкостях.

Простота использования

Установка проста благодаря встроенным литым грузам, которые удерживают датчик устойчиво на дне резервуара. Кабели с тефлоновым покрытием устойчивы к химическому воздействию и сохраняют гибкость. Большинство моделей не требуют программирования, что упрощает интеграцию в существующие системы управления. Эта удобная в использовании конструкция сокращает время установки и затраты на техническое обслуживание.

Экономическая эффективность

Хотя первоначальные затраты могут быть выше, чем у простых поплавковых выключателей, погружные датчики предлагают более низкую совокупную стоимость владения. Их точность снижает количество отходов и время простоя, а долговечность сокращает частоту замены. Минимальное техническое обслуживание еще больше снижает эксплуатационные расходы. Со временем эта экономия оправдает инвестиции в качественные датчики.

Улучшенная безопасность

Точные и непрерывные данные об уровне помогают предотвратить опасные переливы, работу всухую или разливы химикатов. Надежные измерения поддерживаются автоматизированными системами управления, которые поддерживают безопасные эксплуатационные пределы. Химически стойкая конструкция также защищает персонал, снижая риск утечек. Эти преимущества безопасности имеют решающее значение в отраслях, работающих с опасными жидкостями.

Применение погружных уровнемеров

Погружные уровнемеры — это универсальные устройства, широко используемые во многих отраслях промышленности. Их способность обеспечивать точные и непрерывные измерения уровня в суровых условиях делает их незаменимыми для эффективного управления технологическим процессом и обеспечения безопасности. Ниже приведены некоторые ключевые приложения:

Очистка воды

На водоочистных станциях поддержание точного уровня воды обеспечивает бесперебойную работу и соответствие нормативным требованиям. Погружные датчики уровня контролируют воду в резервуарах, резервуарах и колодцах. Они помогают контролировать дозировку химикатов, предотвращать перелив и оптимизировать процессы фильтрации. Их устойчивость к коррозии и загрязнению делает их идеальными для этой среды.

Управление сточными водами

Очистка сточных вод включает в себя обработку осадка и агрессивных жидкостей. Погружные датчики обеспечивают надежные данные об уровне в этих сложных условиях. Они контролируют резервуары, отстойники и подъемные станции, чтобы предотвратить разливы и обеспечить правильную обработку. Их прочная конструкция выдерживает абразивные и химически агрессивные жидкости, что снижает потребность в техническом обслуживании.

Химическая обработка

Химические заводы требуют точного контроля уровня для безопасного хранения и реакций. Погружные датчики уровня измеряют уровни жидкости в резервуарах, содержащих кислоты, растворители или другие агрессивные химикаты. Такие материалы, как ПТФЭ и ПВДФ, защищают датчики от коррозии. Непрерывный мониторинг помогает избежать переливов, утечек и небезопасных условий.

Пищевая промышленность и производство напитков

Постоянный уровень жидкости жизненно важен при производстве продуктов питания и напитков для обеспечения качества и безопасности. Эти датчики измеряют уровни в резервуарах для хранения, смесительных емкостях и технологических линиях. Их материалы, совместимые с пищевыми продуктами, и гигиенический дизайн соответствуют отраслевым стандартам. Они также устойчивы к чистящим средствам и перепадам температур, обычным для этого сектора.

Экологический мониторинг

Мониторинг уровня воды в природных объектах, таких как реки, озера и водохранилища, имеет решающее значение для управления окружающей средой. Погружные датчики уровня предоставляют точные данные для предупреждения о наводнениях, контроля ирригации и изучения экосистем. Их прочная конструкция позволяет длительное время использовать их на открытом воздухе и под водой.

Нефтяная и газовая отрасль

В нефтегазовой отрасли точное измерение уровня обеспечивает безопасное хранение, транспортировку и переработку жидкостей. Погружные передатчики контролируют резервуары, трубопроводы и колодцы. Их конструкция из нержавеющей стали и устойчивость к высокому давлению выдерживают суровые условия окружающей среды. Надежные данные поддерживают эффективность работы и предотвращают опасные инциденты.

Почему погружные уровнемеры — лучший вариант

Погружные датчики уровня обладают рядом преимуществ, которые делают их предпочтительным выбором для многих задач измерения уровня жидкости. Их конструкция и технология обеспечивают надежные, точные и долговечные решения, особенно в сложных условиях.

Прямое измерение

В отличие от бесконтактных датчиков, погружные датчики измеряют уровень жидкости, помещаясь непосредственно в жидкость. Этот прямой контакт позволяет им ощутить гидростатическое давление, оказываемое столбом жидкости наверху. По этой причине они предоставляют непрерывные данные в режиме реального времени, а не просто обнаружение на уровне точек. Такой подход прямого измерения исключает ошибки, вызванные пеной, паром или турбулентностью поверхности, обеспечивая точные и стабильные показания даже в сложных условиях.

Устойчивость к факторам окружающей среды

Погружные передатчики созданы для работы в суровых условиях окружающей среды. В их корпусах используются устойчивые к коррозии материалы, такие как ПВХ, ПВДФ, ПТФЭ и нержавеющая сталь. Технологии уплотнения, такие как уплотнительные кольца Kalrez® или Viton, предотвращают проникновение влаги и химическое воздействие. Эти датчики выдерживают экстремальные температуры, высокое давление и агрессивные химические вещества без деградации. Они также устойчивы к загрязнению и засорению, которое может ухудшить работу других типов датчиков. Эта прочная конструкция обеспечивает надежную работу в промышленности, очистке сточных вод, химической и нефтегазовой отраслях.

Минимальное обслуживание

Поскольку погружные датчики не имеют движущихся частей, они требуют меньшего обслуживания, чем механические или поплавковые датчики. Их прочные материалы устойчивы к коррозии и истиранию, уменьшая износ. Встроенный литой груз обеспечивает устойчивость датчика на дне резервуара, предотвращая повреждение от движения или турбулентности. Кроме того, их герметичная конструкция предотвращает попадание влаги и загрязнений, продлевая срок службы. Такая долговечность означает меньшее количество замен и меньшее время простоя, что позволяет экономить эксплуатационные расходы.

Широкий диапазон применения

Эти датчики подходят для широкого спектра жидкостей и типов резервуаров. Они измеряют чистую воду, сточные воды, масла, химикаты и шламы. Их химически стойкие материалы позволяют использовать их в агрессивных средах, а номинальное давление подходит для неглубоких резервуаров или глубоких колодцев. Погружные датчики легко интегрируются с различными системами управления через стандартные выходы, такие как 4–20 мА или цифровые протоколы. Такая универсальность означает, что один тип датчика может использоваться в различных отраслях и условиях процесса, что упрощает инвентаризацию и обучение.

Надежность

Постоянство является ключевым моментом в измерении уровня. Погружные датчики обеспечивают стабильные, повторяемые показания, не зависящие от поверхностных условий, таких как пена или пар. Их гидростатический принцип прост и проверен, что снижает риск дрейфа сигнала или ложных срабатываний. Многие модели оснащены функцией самодиагностики и температурной компенсацией для повышения точности. Эта надежность обеспечивает лучший контроль процессов, безопасность и соответствие нормативным требованиям.

Заключение

Погружные датчики уровня напрямую измеряют уровень жидкости, обеспечивая точные и непрерывные данные даже в сложных условиях. Они превосходно работают в суровых условиях благодаря своей прочной конструкции и минимальным потребностям в обслуживании. Будущие тенденции в технологиях измерения уровня могут быть направлены на повышение интеграции и точности. Nanjing Hangjia Electronic Technology Co., Ltd. предлагает инновационные решения с уникальными преимуществами, обеспечивающие надежную работу и ценность во всех отраслях. Их продукция отличается долговечностью и универсальностью, что делает их идеальными для разнообразных применений.

Часто задаваемые вопросы

Вопрос: Что такое погружной уровнемер?

Ответ: Погружной датчик уровня — это устройство, помещенное в жидкость для измерения уровня путем преобразования гидростатического давления в электрический сигнал, обеспечивающего мониторинг в режиме реального времени.

Вопрос: Как работают погружные датчики уровня?

Ответ: Они работают, определяя гидростатическое давление на глубине жидкости и преобразуя его в электрический сигнал, указывающий уровень жидкости.

Вопрос: Почему стоит выбрать погружной уровнемер вместо других датчиков?

Ответ: Они обеспечивают непрерывные и точные измерения, на которые не влияет пена или пар, и идеально подходят для суровых условий.

Вопрос: Каковы преимущества использования погружного уровнемера?

О: Преимущества включают высокую точность, долговечность, универсальность, минимальное обслуживание и экономическую эффективность.

Вопрос: Сколько стоят погружные уровнемеры?

Ответ: Цены варьируются в зависимости от характеристик и материалов, но они обеспечивают долгосрочную экономию за счет долговечности и сокращения затрат на техническое обслуживание.
