Как выбрать погружной уровнемер?

Введение

Вы когда-нибудь задумывались, как точно измеряют уровни жидкости в промышленности? Ключевым моментом являются погружные датчики уровня . Эти устройства, погруженные непосредственно в жидкость, обеспечивают точные измерения. Правильный выбор имеет решающее значение для эффективности и безопасности. В этом посте вы узнаете, что такое погружные уровнемеры и почему важен правильный выбор. Мы расскажем вам о факторах, которые следует учитывать для достижения оптимальной производительности.

Общие сведения о погружных уровнемерах

Базовая функциональность и дизайн

Погружные датчики уровня — это устройства, предназначенные для измерения уровня жидкости путем погружения непосредственно в жидкость. Они работают, определяя давление, оказываемое столбом жидкости над датчиком. Это давление напрямую зависит от глубины жидкости, что позволяет преобразователю преобразовывать это физическое давление в электрический сигнал, который может быть считан системами мониторинга.

Датчик обычно располагается на дне резервуара, колодца или резервуара. В нем используется диафрагма, которая воспринимает гидростатическое давление — вес жидкости над ней. Это давление затем преобразуется в точное измерение уровня жидкости. Поскольку датчик погружен в воду, он может предоставлять непрерывные данные в режиме реального времени даже в турбулентных или пенящихся жидкостях, где другие датчики могут выйти из строя.

Конструкция обычно имеет герметичный корпус и кабель, защищающие чувствительные компоненты от воды, химикатов и других факторов окружающей среды. Преобразователь выдает стандартные сигналы, такие как 4–20 мА, или цифровые протоколы, такие как Modbus, что упрощает интеграцию с системами управления.

Ключевые компоненты и материалы

В состав погружного уровнемера входят несколько важнейших компонентов:

● Чувствительная диафрагма: эта деталь, часто изготовленная из керамики или нержавеющей стали, определяет давление, оказываемое жидкостью. Керамика обладает высокой устойчивостью к коррозии и идеально подходит для агрессивных химикатов, а нержавеющая сталь обеспечивает прочность и долговечность в суровых условиях.

● Элемент датчика давления: преобразует физическое давление в электрический сигнал. В высококачественных датчиках используется рассеянный кремний или подобные материалы для получения точных и стабильных показаний.

● Уплотнения и уплотнительные кольца: такие материалы, как Kalrez® или Viton®, защищают внутренние части от проникновения жидкости, обеспечивая водонепроницаемость и устойчивость устройства к химическим веществам.

● Кабель и оболочка: кабель передает сигналы и питание. Его оболочка часто изготавливается из PTFE Teflon® или аналогичных материалов, устойчивых к химическим веществам и истиранию.

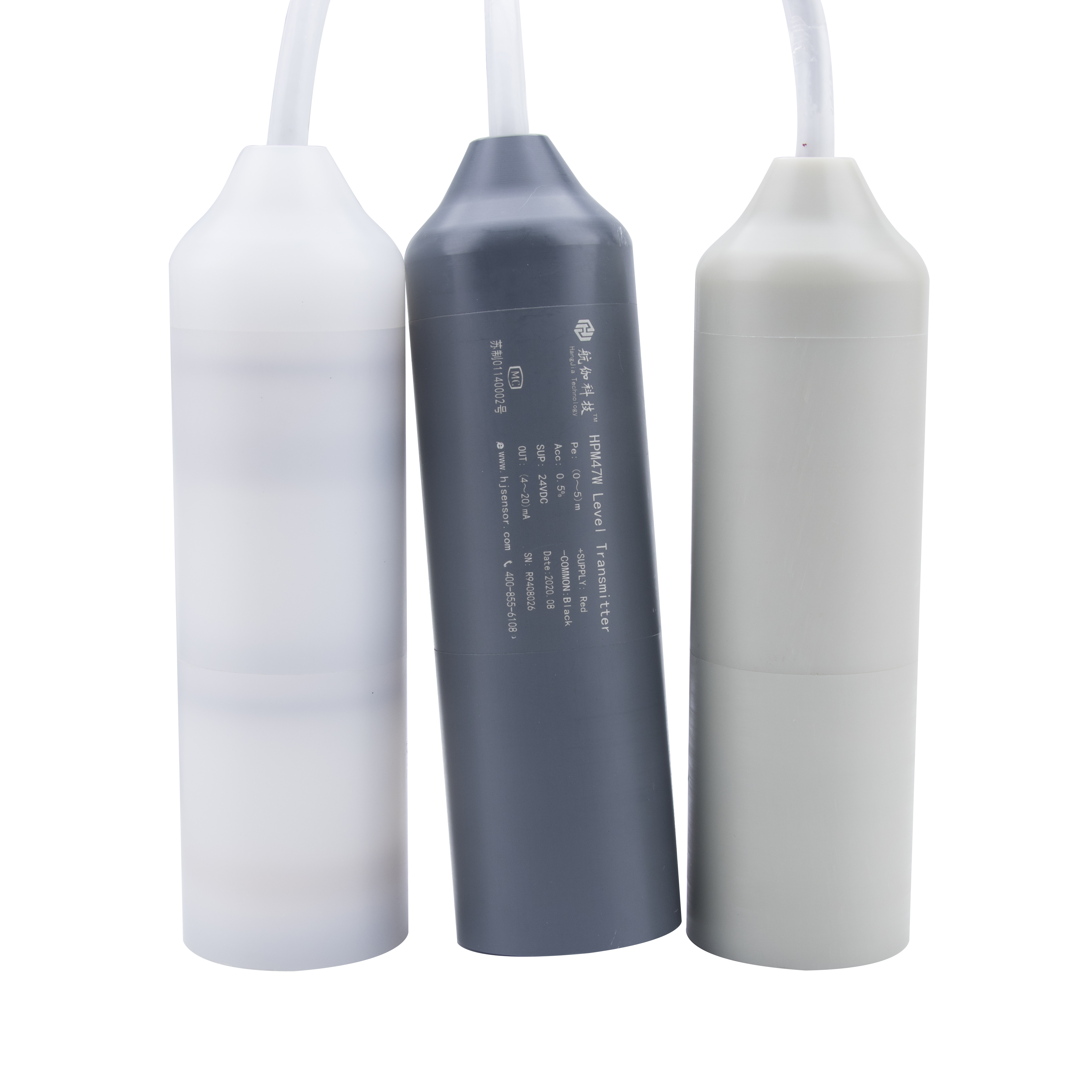

● Корпус: внешняя оболочка, изготовленная из таких материалов, как ПВХ, полипропилен (ПП), ПВДФ или нержавеющая сталь 316, защищает датчик от механических повреждений и коррозии. Выбор зависит от химических свойств жидкости и условий окружающей среды.

Комбинация этих материалов гарантирует, что преобразователь выдерживает экстремальные температуры, давления и коррозионные вещества. Прочная конструкция позволяет устройству обеспечивать надежные и точные измерения в течение длительного периода времени при минимальном обслуживании.

Совет: При выборе погружного уровнемера отдавайте предпочтение коррозионностойким материалам, таким как керамические диафрагмы и кабели с тефлоновым покрытием, чтобы обеспечить долговечность в агрессивных химических средах.

Преимущества погружных уровнемеров

Точные измерения в суровых условиях

Погружные датчики уровня превосходно обеспечивают точные измерения уровня жидкости даже в тяжелых условиях. Поскольку они находятся непосредственно в жидкости, они измеряют гидростатическое давление, которое тесно коррелирует с глубиной жидкости. Этот прямой контакт сводит к минимуму ошибки, вызванные пеной, паром или турбулентностью, которые часто нарушают работу других датчиков, таких как ультразвуковые или радарные датчики. Например, на очистных сооружениях, где часто возникают турбулентность и пена, погружные датчики передают надежные данные без помех.

Их конструкция также позволяет им точно работать в жидкостях с различной плотностью или температурой, поскольку многие модели включают функции температурной компенсации для поддержания стабильности измерений. Такая точность жизненно важна для отраслей, где точный контроль уровня жидкости влияет на безопасность, эффективность и соответствие нормативным требованиям.

Прочность и долговечность

В погружных уровнемерах, созданных для работы в суровых условиях, используются прочные материалы, такие как нержавеющая сталь 316, кабели из ПВДФ или с покрытием из ПВДФ, устойчивые к коррозии и истиранию. Уплотнения из Kalrez® или Viton® защищают внутренние компоненты от химического повреждения и попадания воды, обеспечивая длительный срок службы. Такая долговечность снижает потребности в техническом обслуживании и снижает общую стоимость владения.

Многие погружные передатчики имеют класс защиты IP68, что означает, что они могут постоянно оставаться под водой без повреждений. Их прочная конструкция также позволяет им выдерживать высокие давления и температуры, что делает их пригодными для глубоких резервуаров или жестких химических процессов. Например, серия 300S имеет корпус из нержавеющей стали и устойчива к высокому давлению, что идеально подходит для нефтегазовой или химической промышленности.

Приложения в различных отраслях

Погружные уровнемеры находят применение в различных отраслях благодаря своей универсальности и надежности:

● Очистка воды и сточных вод: мониторинг уровней в резервуарах, резервуарах и колодцах для контроля процесса и соблюдения нормативных требований.

● Химическая обработка: безопасное измерение агрессивных жидкостей с использованием коррозионностойких материалов.

● Нефть и газ: отслеживание уровней жидкости в резервуарах для хранения и трубопроводах в экстремальных условиях.

● Продукты питания и напитки: обеспечение постоянного уровня жидкости в резервуарах для хранения и обработки.

● Мониторинг окружающей среды: измерение уровня воды в реках, озерах и океанах, часто в затопленных или отдаленных местах.

Их способность предоставлять непрерывные данные в режиме реального времени поддерживает автоматизацию и эффективное управление процессами в этих отраслях.

Факторы, которые следует учитывать при выборе погружного уровнемера

Выбор подходящего погружного уровнемера предполагает тщательную оценку нескольких ключевых факторов. Это гарантирует, что вы получите точные и надежные измерения и получите устройство, подходящее для вашего конкретного применения. Вот что следует иметь в виду:

Диапазон измерения и точность

Прежде всего, обратите внимание на диапазон измерения. Это означает, что минимальный и максимальный уровни жидкости необходимо контролировать. Крайне важно выбрать передатчик с диапазоном, соответствующим глубине вашего резервуара или резервуара. Если диапазон слишком мал, датчик не сможет охватить весь уровень жидкости. Слишком долго, и точность может пострадать.

Точность является еще одним важным фактором. Он показывает, насколько близко измеренное значение к истинному уровню жидкости. Ищите датчики, обеспечивающие точность в пределах ±0,5% от полной шкалы или выше. Высокая точность обеспечивает точное управление процессом, что важно в таких отраслях, как химическая обработка или очистка воды.

Материал конструкции

Поскольку преобразователь будет погружен в воду, его материалы должны противостоять коррозии и повреждениям от измеряемой жидкости. Общие материалы включают в себя:

● ПВХ, полипропилен (ПП) или ПВДФ: отлично подходят для многих химикатов, легкие и устойчивые к коррозии.

● Нержавеющая сталь 316: долговечна и подходит для суровых, абразивных сред или сред высокого давления.

● Керамическая диафрагма: обеспечивает превосходную химическую стойкость и стабильность.

Выбор подходящего материала зависит от химических свойств жидкости, температуры и давления. Например, для агрессивных кислот требуются более устойчивые к коррозии материалы, такие как ПВДФ или керамика.

Глубина погружения и номинальное давление

Глубина определяет, на какую глубину можно погрузить передатчик без повреждений. Номинальное давление показывает максимальное давление, которое он может выдержать. Оба должны соответствовать вашему приложению.

Для неглубоких резервуаров достаточно передатчика, рассчитанного на глубину в несколько метров. Для глубоких колодцев или резервуаров для хранения выбирайте вариант, рассчитанный на большую глубину и более высокое давление. Например, некоторые передатчики выдерживают давление до 20 бар (глубина воды около 200 метров).

Правильное соблюдение этих номиналов предотвращает выход из строя датчика и обеспечивает точные показания под давлением.

Выходной сигнал и возможности подключения

Погружные передатчики обычно выдают стандартные сигналы, такие как:

● Аналоговый сигнал 4–20 мА: широко используется, прост в интеграции.

● Цифровые протоколы: Modbus, HART или RS485 обеспечивают расширенные возможности связи и диагностики.

Выберите передатчик, совместимый с вашей системой управления. Если вы используете систему SCADA или ПЛК, цифровые выходы могут обеспечить лучшую интеграцию и удаленный мониторинг.

Некоторые модели поддерживают беспроводное соединение или соединение Ethernet, что упрощает установку и обеспечивает доступ к данным в реальном времени из любого места.

Различные типы погружных уровнемеров

Выбор подходящего погружного уровнемера означает понимание доступных опций. Каждая серия предлагает уникальные функции, адаптированные для конкретных сред и приложений. Давайте рассмотрим четыре популярных типа: серию 100, серию 200C, серию 300S и серию TankPro.

Погружной уровнемер серии 100

Серия 100 — универсальный выбор для многих промышленных применений. Он оснащен керамической диафрагмой AI2O3, устойчивой к коррозии, что делает его пригодным как для агрессивных, так и для неагрессивных жидкостей. Материалы корпуса включают ПВХ, полипропилен (ПП), ПВДФ и нержавеющую сталь 316, что позволяет производить настройку на основе химической совместимости.

Ключевые особенности:

● Точность ±0,5% от полной шкалы.

● Варианты вывода: 4–20 мА, RS485 и сигналы напряжения.

● Встроенный литой груз обеспечивает устойчивость датчика на дне резервуара.

● Кабель с тефлоновой оболочкой и уплотнительные кольца Kalrez® повышают химическую стойкость.

Эта серия хорошо работает при очистке сточных вод, химической обработке и управлении водными ресурсами, где необходимо надежное и непрерывное измерение уровня.

Погружной уровнемер серии 200C

Серия 200C, разработанная для жестких промышленных условий, отлично подходит для работы с химическими резервуарами и отстойниками. Он имеет много общих конструктивных особенностей с серией 100, но оснащен усовершенствованной противозасоряющейся диафрагмой, улучшающей производительность при работе с вязкими или грязными жидкостями.

Ключевые особенности:

● Выходной сигнал высокого разрешения с точностью ±0,5 %.

● Химически стойкие материалы: ПВХ, ПП, ПВДФ, ПТФЭ.

● Корпус с эпоксидным покрытием NEMA 4X для дополнительной защиты.

● Встроенный литой груз для предотвращения плавания.

Его устойчивая к засорению конструкция сокращает время простоя и обеспечивает безопасность при контроле критического уровня, что делает его идеальным для хранения агрессивных химикатов.

Погружной уровнемер серии 300S

Серия 300S создана для самых требовательных применений, таких как глубокие резервуары и химические процессы под высоким давлением. Он имеет прочный корпус из нержавеющей стали 316 и варианты диафрагмы, обеспечивающие превосходную долговечность и устойчивость к давлению до 20 бар.

Ключевые особенности:

● ±0,5% погрешность полной шкалы.

● Выходные сигналы 4–20 мА и RS485.

● Кабель с тефлоновым покрытием и уплотнения Kalrez® для химической стойкости.

● Встроенный литой груз для стабильного погружения.

Эта серия подходит для нефтегазовой, химической и других отраслей промышленности, требующих долгосрочной надежности в экстремальных условиях.

Погружной уровнемер серии TankPro

TankPro отличается компактной модульной конструкцией и устойчивостью к высоким температурам, что идеально подходит для пищевой, фармацевтической и других отраслей с высоким спросом. Он объединяет датчик и дисплей в одном блоке, обеспечивая мониторинг уровня в реальном времени с цифровым выходом.

Ключевые особенности:

● Точность ±0,5% от полной шкалы.

● Материалы корпуса: ПВХ, ПП, ПВДФ, нержавеющая сталь 316, стеклопластик.

● Корпус с эпоксидным покрытием NEMA 4X, соединение 2 дюйма NPT.

● Встроенный литой грузик и уплотнительные кольца Kalrez® для химической стойкости.

TankPro оптимизирует работу, обеспечивая непрерывную передачу данных и простоту установки в сложных промышленных условиях.

Советы по установке и обслуживанию

Правильные методы установки

Правильная установка погружного уровнемера является ключом к его производительности и долговечности. Во-первых, убедитесь, что кабель датчика не поврежден и надежно загерметизирован, чтобы предотвратить попадание воды. Используйте встроенный литой груз, чтобы обеспечить устойчивость датчика на дне резервуара или колодца. Не позволяйте кабелю плавать или запутываться, так как это может повлиять на точность.

Для достижения наилучших результатов устанавливайте преобразователь вертикально, чувствительной диафрагмой вниз. Такое положение обеспечивает точное измерение гидростатического давления. Не размещайте датчик рядом с входными или выходными отверстиями, где турбулентность или пузырьки воздуха могут мешать показаниям.

Закрепите кабель, чтобы предотвратить растяжение или перемещение, вызванное током или механическими силами. Используйте кабельные зажимы или направляющие, чтобы аккуратно проложить кабель и защитить его от истирания. Если преобразователь используется в агрессивной среде, убедитесь, что оболочка кабеля и уплотнения совместимы с химическими веществами, чтобы избежать преждевременного выхода из строя.

Перед включением питания проверьте все электрические соединения на герметичность и правильную полярность. Внимательно следуйте схемам подключения производителя, чтобы избежать повреждений. Убедитесь, что выходной сигнал соответствует требованиям вашей системы управления для обеспечения плавной интеграции.

Практика регулярного технического обслуживания

Регулярное техническое обслуживание помогает поддерживать точность вашего преобразователя и продлевает срок его службы. Регулярно проверяйте датчик и кабель на наличие признаков износа, коррозии или повреждений. Аккуратно очистите чувствительную диафрагму, чтобы удалить любые скопления осадка, водорослей или химических отложений, которые могут повлиять на показания давления.

Проверьте целостность уплотнений и уплотнительных колец, чтобы предотвратить попадание жидкости. Замените эти компоненты, если заметите трещины или хрупкость. Проверьте оболочку кабеля на наличие порезов и потертостей, особенно в суровых условиях.

Периодически выполняйте проверки калибровки, чтобы гарантировать сохранение точности преобразователя. Многие модели допускают калибровку или обнуление в полевых условиях. Следуйте инструкциям производителя относительно интервалов и процедур калибровки.

Следите за тем, чтобы в зоне установки не было мусора или препятствий, которые могут помешать работе датчика или кабеля. В резервуарах для сточных вод или шлама следите за засорением и очищайте их по мере необходимости для обеспечения достоверности измерений.

Устранение неполадок общих проблем

Если вы заметили ошибочные показания или потерю сигнала, начните с проверки кабеля и соединений на предмет повреждений или коррозии. Ослабленная проводка или поврежденные кабели являются распространенными причинами проблем с сигналом.

Проверьте, нет ли загрязнения датчика или отложений на диафрагме, что может привести к неточным показаниям давления. Тщательно очистите датчик, чтобы восстановить его работоспособность.

Проверьте совместимость источника питания и выходного сигнала передатчика с вашей системой управления. Неправильная проводка или несовместимые сигналы могут привести к сбоям связи.

Если показания остаются нестабильными, примите во внимание факторы окружающей среды, такие как турбулентность, пена или пузырьки воздуха, влияющие на датчик. Установка успокоительного колодца или защитной клетки вокруг датчика может помочь уменьшить помехи.

В случае постоянных проблем обратитесь в службу поддержки или сервисную службу производителя. Они могут предоставить варианты диагностики, ремонта или замены, чтобы минимизировать время простоя.

Сравнение погружных уровнемеров с другими технологиями

Гидростатическое давление против перепада давления

Датчики гидростатического давления, как и погружные датчики уровня, измеряют уровень жидкости, определяя давление, оказываемое столбом жидкости над датчиком. Такое прямое измерение обеспечивает точные показания уровня даже в турбулентных или пенящихся жидкостях. Поскольку датчик погружен в воду, он постоянно контролирует уровень жидкости в режиме реального времени.

С другой стороны, датчики перепада давления рассчитывают уровень жидкости, измеряя разницу давлений между двумя точками — обычно внизу и вверху резервуара. Хотя во многих случаях измерения дифференциального давления эффективны, на них могут влиять изменения плотности жидкости, температуры или колебаний давления. Это может снизить точность, если это не будет компенсировано. Гидростатические датчики обычно обеспечивают более простую установку и меньшее количество точек отказа, поскольку им требуется только одно измерение давления.

Волноводный радар и ультразвуковые датчики

Волноводные радарные датчики используют микроволновые импульсы, распространяющиеся по зонду, для определения уровня жидкости путем измерения отражений сигнала. Они не требуют прямого контакта с жидкостью, что делает их пригодными для работы с агрессивными или опасными средами. Они хорошо работают в условиях турбулентности или пенообразования и обеспечивают высокую точность. Однако они, как правило, более дорогие и сложные, чем погружные передатчики.

Ультразвуковые датчики излучают звуковые волны для измерения уровня жидкости, определяя время эха от поверхности жидкости. Эти бесконтактные датчики просты в установке и хорошо работают в чистых жидкостях. Однако на них может повлиять пар, пена или турбулентность, что может вызвать помехи в сигнале и снизить точность. Ультразвуковые датчики также требуют свободного пути между датчиком и поверхностью жидкости.

Выбор правильной технологии для ваших нужд

Выбор лучшей технологии измерения уровня зависит от конкретных требований вашего приложения:

● Для прямых непрерывных измерений в подводных средах с агрессивными химическими веществами или турбулентными жидкостями погружные гидростатические преобразователи часто являются лучшим выбором.

● Если ваша жидкость агрессивна или опасна и вам нужен бесконтактный вариант с высокой точностью, предпочтительнее могут быть волноводные радарные датчики.

● Ультразвуковые датчики подходят для чистых жидкостей и более простых задач, где важны стоимость и простота установки.

● Датчики перепада давления хорошо работают в больших резервуарах, но требуют компенсации изменений плотности или давления.

При выборе учитывайте такие факторы, как тип жидкости, размер резервуара, условия окружающей среды, требования к точности и бюджет. Сочетание технологий или консультации с экспертами также могут оптимизировать вашу стратегию измерений.

Заключение

Выбор погружного уровнемера предполагает оценку диапазона измерения, материала, глубины и выходного сигнала. Эти факторы обеспечивают точные и надежные измерения для вашего конкретного применения. При выборе материалов учитывайте химические свойства жидкости и условия окружающей среды. Компания Nanjing Hangjia Electronic Technology Co., Ltd. предлагает надежные датчики с такими характеристиками, как устойчивость к коррозии и надежные уплотнения. Их продукты обеспечивают точные измерения, поддерживая эффективное управление процессами в различных отраслях. Расставьте эти соображения по приоритетам, чтобы выбрать передатчик, который соответствует вашим потребностям и повышает эксплуатационную эффективность.

Часто задаваемые вопросы

Вопрос: Что такое погружной уровнемер?

A: Погружной датчик уровня — это устройство, используемое для измерения уровня жидкости путем погружения в жидкость, преобразующее гидростатическое давление в электрический сигнал для систем мониторинга.

Вопрос: Как работает погружной уровнемер?

Ответ: Он работает путем определения гидростатического давления, оказываемого столбом жидкости над датчиком, и преобразования этого давления в электрический сигнал для точного измерения глубины жидкости.

Вопрос: Почему стоит выбрать погружной уровнемер вместо других датчиков?

Ответ: Погружные датчики уровня обеспечивают точные измерения даже в турбулентных или пенящихся жидкостях, долговечны и предоставляют непрерывные данные в режиме реального времени, что делает их идеальными для суровых условий.

Вопрос: Каковы преимущества использования погружного уровнемера?

О: Преимущества включают точные измерения в суровых условиях, долговечность, минимальное обслуживание и пригодность для различных отраслей промышленности, таких как очистка сточных вод, химическая обработка, а также нефть и газ.

Вопрос: Сколько стоит погружной уровнемер?

Ответ: Стоимость погружного датчика уровня варьируется в зависимости от материалов, характеристик и бренда, но обычно они предлагают экономичное решение для точного измерения уровня жидкости.
