Как выбрать правильный передатчик давления на приливном креплении?

Передатчики давления на промывании являются решающими компонентами в современной промышленной автоматизации, особенно в гигиенических и санитарных приложениях, таких как пищевая переработка, фармацевтические препараты и биотехнология. Выбор правильной модели включает в себя глубокое понимание механических, электрических и экологических требований приложения. Это руководство обеспечивает полную разбивку того, как выбрать правильный передатчик давления на приливке , в то же время изучая соответствующие технологии, такие как , передатчика давления на промысел..

Понимание того, что такое передатчик давления на промысел

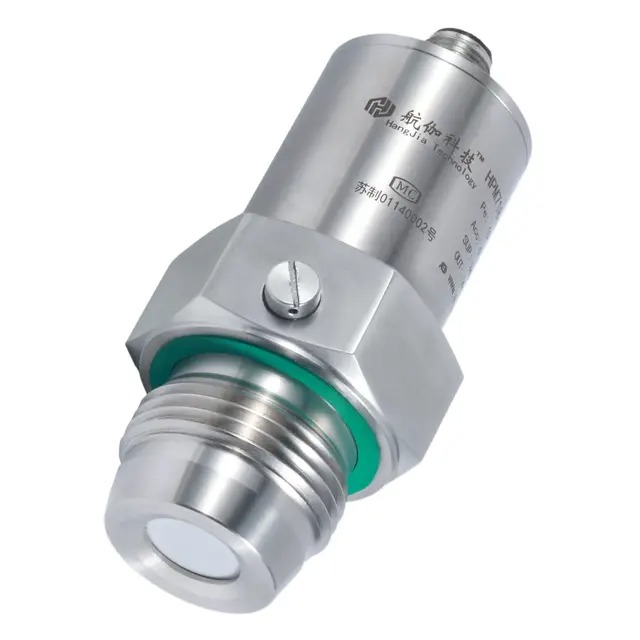

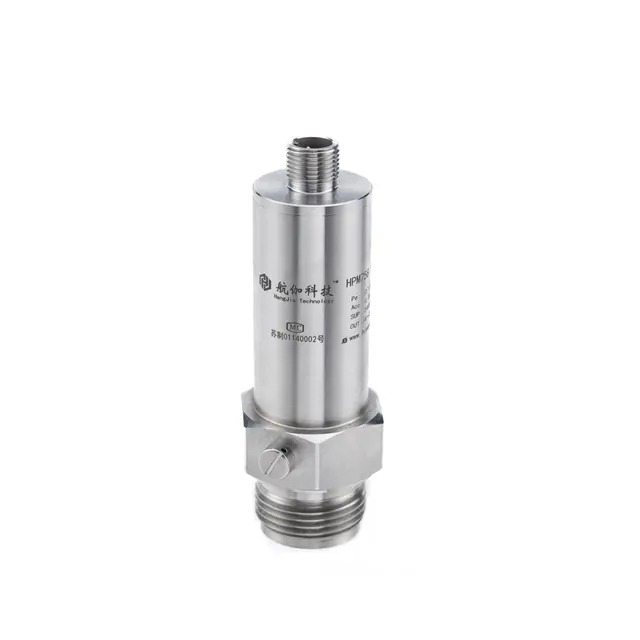

Передатчик давления на промывке - это тип датчика давления, разработанный с диафрагмой, которая находится на уровне или почти ровно с процессным соединением. В отличие от традиционных датчиков, которые имеют утопленные чувствительные поверхности, конструкции, установленные на промывании

Эти передатчики особенно популярны в гигиенических процессах, где необходима простая чистка. Это включает в себя продукты питания, напитки, молочные продукты и фармацевтическую промышленность. Гладкая, очищаемая конструкция снижает риск загрязнения и соответствует процедурам CIP (чистые на месте) и SIP (стерилизовать на месте).

Критерии выбора ключа для передатчика давления на промывочной море

1. Совместимость средств массовой информации

Всегда начинайте свой выбор, понимая измерение среды. Если ваш процесс жидкость является коррозийной, абразивной или подверженной кристаллизации, ваш передатчик должен быть построен из химически устойчивых материалов, таких как нержавеющая сталь или Hastelloy. Для санитарных применений электрополированная нержавеющая сталь 316L является предпочтительным выбором.

Кроме того, передатчика датчика с плоским пленкой в ​​области санитарного поля идеально подходит для липких или вязких среда, таких как пасты, кремы или пищевые снопки, потому что диафрагма промывки предотвращает накопление материала.

2. Тип подключения процесса

Для санитарных применений обычно используются Соединение Tri-Clamp предназначено для быстрой установки и удаления, сокращения времени простоя и поддержки строгих протоколов очистки. датчики давления в три .

При выборе блока Tri-Clamp убедитесь, что размер соответствует вашей системе трубопроводов (например, 1,5 ', 2 ' или 3 ') и что материал прокладки совместим с температурой вашего процесса и химическим воздействием.

Требования к электрическому выходу

Выбор между 4-20 мА и 0-10 В выходов

Наиболее распространенные выходные сигналы для промышленных передатчиков давления составляют 4-20 мА и 0-10 В. Выбор между ними зависит от вашей системы управления и среды проводки:

Передатчик давления на промывке 4-20 мА , как правило, предпочтительнее для суровых или больших расстояний из-за его иммунитета к электрическим помехам.

Для цифровой точности датчик давления давления цифрового промывки 4-20 мА 0-10 В может предложить как аналоговые, так и цифровые выходные сигналы, обеспечивая гибкость как для устаревших, так и для современных систем управления.

Диапазон давления и требования к точности

Определение диапазона рабочего давления

Выберите передатчик давления с диапазоном, немного выше, чем ваше максимальное рабочее давление. Если ваш процесс обычно работает в 6 бар, но может увеличиться до 10 бар, выберите передатчик, рейтируемый на 12 бар, чтобы предотвратить усталость датчика и отказа.

Точность также имеет решающее значение, особенно в системах партии или дозирования. Передатчик гигиенического датчика с диафрагмой промывки обычно обеспечивает уровни точности от ± 0,1% до ± 0,5% от полномасштабного производства, что достаточно для большинства санитарных применений.

Рассмотрим время ответа. Более быстрое время отклика имеет решающее значение для динамических процессов, таких как линии заполнения или циклы стерилизации.

Экологические соображения

Рейтинг IP, температурное диапазон и требования к очистке

Передатчики с пригролой, используемые в пищевой или фармацевтической среде, должны выдерживать агрессивные мытья. Ищите корпус с рейтингом IP67 или IP69K , чтобы обеспечить устойчивость к воде и химическим вопросам.

Убедитесь, что датчик может переносить процесс и температуры окружающей среды, особенно во время очистки CIP/SIP, где температура может превышать 120 ° C.

Материалы и сертификаты также необходимы. В санитарных условиях датчики должны соответствовать требованиям FDA FDA , 3-A или требований EHEDG , обеспечивая никаких рисков загрязнения.

Дополнительные соображения и часто задаваемые вопросы

Часто задаваемые вопросы о передатчиках давления на промывом креплении

Q1: Каково основное преимущество диафрагмы промывки на традиционный датчик давления?
О: Диафрагмы промывки предотвращают наращивание материала и их легче чистить, что делает их идеальными для санитарных и вязких применений.

Q2: Могу ли я использовать промывочный передатчик в несанитарной среде?
О: Да, хотя они предназначены для чувствительных к гигиене применениям, их удобные функции также полезны в общих промышленных средах с липкими или твердыми частицами.

Q3: Лучше перейти с цифровым или аналоговым выходным сигналом?
A: Цифровые выходы предлагают лучшую точность и диагностику. Тем не менее, аналоговые сигналы, такие как 4-20MA, более совместимы с устаревшими системами и доказали надежность.

Q4.
A: При правильной установке с соответствующими прокладками и крутящим моментом соединения с три-зажимами очень надежны и устойчивы к утечке, даже под давлением.

Заключение

Выбор правого передатчика давления на промывке требует балансировки нескольких факторов - типа Media, санитарных стандартов, совместимости сигналов, механических соединений и условий окружающей среды. В большинстве санитарных и промышленных применений передатчики, такие как трансформатор датчика санитарного поля плоской пленки и передатчик гигиенического давления с диафрагмой .

Инвестирование в хорошо сопоставленную передатчик монтажа 4-20 мА или 4-20 мА 0-10 В датчик давления цифровой диафрагмы цифровой диафрагмы гарантирует, что ваша операция остается совместимой, эффективной и безголовкой головной боли. Потратить время на оценку ваших конкретных требований гарантирует долгосрочный успех и надежность.
