Как правильно выбрать расходомер для вашего промышленного процесса?

Вы когда-нибудь устанавливали расходомер и обнаруживали, что его показания никогда не были верными? Или, может быть, вы одновременно рассматриваете возможности применения воды, газа, нефти и пара и не знаете, с чего начать?

Выбор подходящего расходомера не так сложен, как кажется. Давайте пройдем через это вместе – шаг за шагом – исходя из реальных условий.

1. Во-первых, что именно вы измеряете?

Это самый основной вопрос – и именно в нем случается больше всего ошибок. Разные средства массовой информации требуют разных принципов измерения.

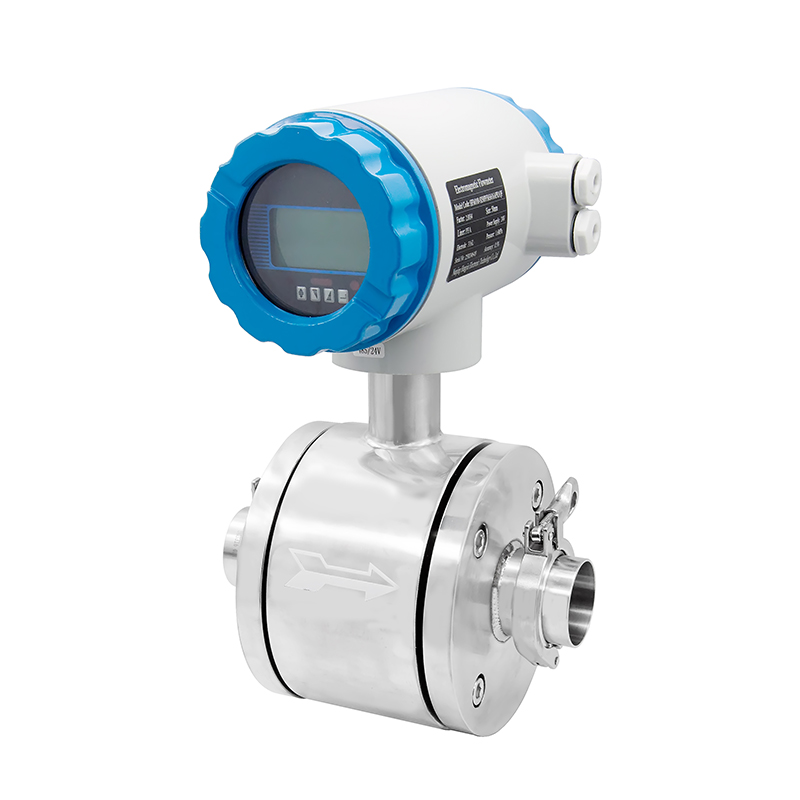

• Проводящие жидкости (водопроводная вода, сточные воды, кислоты, шламы) → Электромагнитный расходомер (HFM100) — это простой выбор. Нет движущихся частей, нет перепадов давления, и он легко справляется с грязными материалами.

• Чистые жидкости с низкой вязкостью (дизельное топливо, бензин, легкие масла, растворители) → Турбинные или шестеренчатые счетчики обеспечивают быстрый отклик и хорошую точность.

• Высоковязкие жидкости (смазочное масло, сироп, асфальт) → Идите прямо к счетчику передач (HFM650). Он остается точным, даже если жидкость густая.

• Газ или пар → Не пытайтесь использовать здесь водомер. Вихревые счетчики или счетчики переменной площади (ротаметры) являются стандартными.

• Коррозионные или сверхчистые жидкости → Электромагнитный счетчик с футеровкой из ПТФЭ и танталовыми электродами или бесконтактный ультразвуковой счетчик.

2. Каков ваш диапазон расхода и размер трубы?

У каждого метра есть «золотая середина». Если вы запустите его слишком низко, точность пострадает; запустите его слишком высоко, и вы сократите его жизнь.

• Очень низкие потоки (от мл/мин до нескольких л/мин) → Шестеренчатый измеритель (HFM650) или небольшой ротаметр.

• Расход от умеренного до высокого (м³/ч) → Электромагнитный, турбинный или вихревой – зависит от размера трубы. Мы предлагаем размеры от DN6 до DN3000.

• Трубы большого диаметра (более DN300) → Врезные электромагнитные или вихревые счетчики экономят средства без ущерба для надежности.

Удобное практическое правило: поддерживайте нормальный рабочий расход в пределах от 30% до 80% максимального диапазона расходомера. Это обеспечивает наилучший баланс точности и долговечности.

3. Насколько точными вам действительно нужно быть?

Честно говоря, не каждая работа требует лабораторной точности.

• Коммерческий учет или прецизионное дозирование → Шестеренчатый счетчик или высококачественная турбина (±0,5 % от показания).

• Общий контроль процесса → Электромагнитного или вихревого более чем достаточно (от ±0,5% до ±1% от скорости).

• Мониторинг энергии (пар, сжатый воздух) → Вихревой счетчик (±1% от нормы) является фаворитом в отрасли.

• Просто местная индикация, никакой сигнал не требуется → Ротаметр с регулируемой площадью (HFM400) – простой указатель, не требует питания.

Следует обратить внимание на одну вещь: проверьте, указана ли точность в виде «% от показания» (реальная точность) или «% от полной шкалы» (что может вводить в заблуждение при низких расходах).

4. Не игнорируйте перепад давления и затраты энергии.

Некоторые расходомеры создают сопротивление. Это сопротивление требует затрат энергии – мощности насоса или компрессора – которая со временем накапливается.

• Нулевой перепад давления → Электромагнитный, ультразвуковой (ничего не попадает в поток).

• Очень низкий перепад давления → Вихрь турбины (очень небольшое препятствие).

• Умеренное падение давления → Шестеренчатый счетчик – но для жидкостей с высокой вязкостью это редко вызывает беспокойство.

• Более высокий перепад давления → Ротаметры, маленькие диафрагмы.

Если вы проводите измерения на большом насосе или гравитационной системе, выбор счетчика с нулевым падением может сэкономить достаточно электроэнергии за год, чтобы окупить себя.

5. Установка и обслуживание – реальная простота

Что действительно волнует инженеров предприятий: простота установки, нечастая поломка и простота обслуживания.

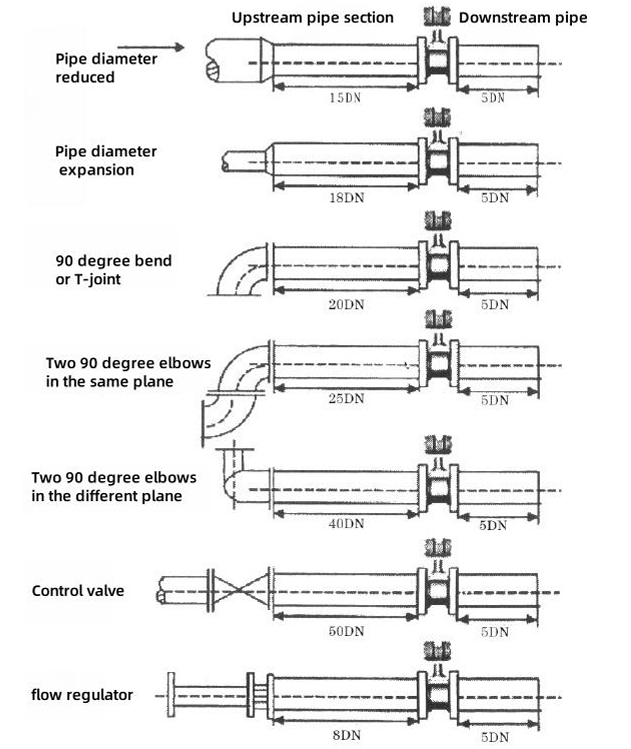

• Требуется прямая труба?
  Турбине и вортексу обычно требуется 5‑10D на входе и 3‑5D на выходе.
  Электромагнитные и вихревые более щадящие (2‑5D) — отлично подходят для модернизации.

• Движущиеся части?
  Турбина и шестерня имеют роторы или шестерни – им нужна чистая среда.
  Электромагнитные и вихревые устройства не имеют движущихся частей – практически не требуют обслуживания.

• Локальное чтение или удаленный сигнал?
  Показания ротаметров и турбинных счетчиков можно снять на месте.
  Большинство других дают вам 4‑20 мА, импульсный или RS485 для диспетчерской.

Краткий обзор – какой счетчик для какой работы

Все еще не уверены? Позвольте нам помочь

Выбор расходомера не должен быть болезненным. Просто сообщите нам вашу жидкость, размер трубы, скорость потока и какую мощность вам нужно – мы порекомендуем подходящую модель. Наша команда инженеров доступна для бесплатной консультации.
