Как правильно установить расходомер？

Как правильно установить расходомер

Точность и надежность расходомера во многом зависят от качества его монтажа. Расходомеры часто устанавливаются в промышленных условиях с ограниченным пространством, вибрацией или перепадами температуры. Правильная установка необходима для обеспечения точных измерений и длительного срока службы. Ниже приведены основные этапы и соображения по правильной установке расходомера.

1. Выбор места установки

Выбор правильного места — первый шаг к обеспечению точности измерений. Различные типы расходомеров (турбинные, электромагнитные, вихревые и т. д.) предъявляют особые требования, но применяются некоторые общие принципы:

• Прямые участки трубы : для большинства расходомеров требуются прямые участки трубы до и после расходомера для стабилизации профиля потока. Обычно не менее рекомендуется использовать Избегайте установки вблизи колен, клапанов или переходников. 5–10 диаметров трубы на входе и 3–5 диаметров на выходе .

• Избегайте вибрации и ударов . Установите расходомер в месте с минимальной вибрацией. Чрезмерная вибрация может привести к ошибочным показаниям, особенно в турбинных или вихревых счетчиках.

• Контроль температуры : Держите прибор вдали от источников сильного тепла или резких колебаний температуры. Некоторые счетчики (например, ультразвуковые) чувствительны к температурным градиентам.

Доступность : Обеспечьте достаточно места для очистки, калибровки и обслуживания. Дисплей или электроника должны быть легко читаемыми.

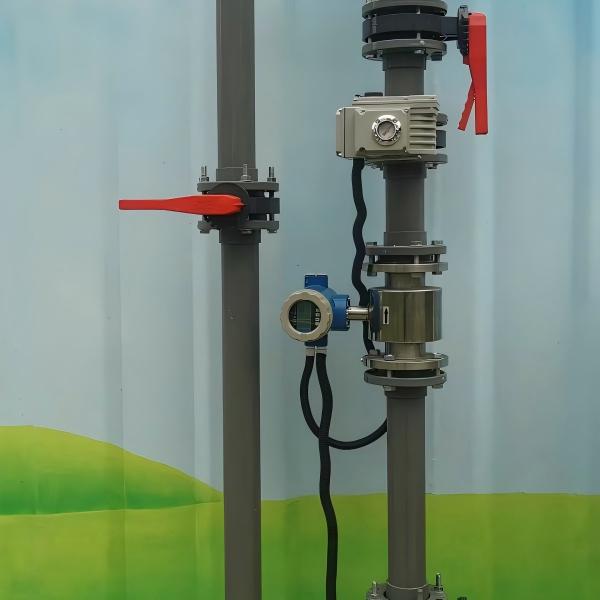

2. Шаги установки

• Осмотр расходомера и трубопроводов
  . Перед установкой проверьте расходомер на предмет повреждений при транспортировке, особенно чувствительных элементов (например, лопастей ротора, электродов или поверхностей преобразователя). Убедитесь, что внутренний диаметр трубы соответствует размеру счетчика и что труба чистая и не содержит мусора.

• Подтвердите направление потока.
  Большинство расходомеров имеют стрелку, указывающую правильное направление потока. Установите расходомер так, чтобы стрелка совпадала с фактическим потоком жидкости. Обратная установка приведет к неверным показаниям или повреждению.

• Надежно закрепите измеритель

  • Для счетчиков фланцевого типа: используйте прокладки и болты для крепления счетчика между фланцами трубы. Затягивайте болты равномерно, чтобы избежать перекосов.

  • Для счетчиков с резьбой: используйте трубный герметик или ленту из ПТФЭ на резьбе, но будьте осторожны и не затягивайте слишком сильно, это может деформировать корпус счетчика.

• Подсоедините электрические кабели (если применимо).
  Следуйте электрической схеме, предоставленной производителем. Используйте экранированные кабели для импульсных или аналоговых выходов и прокладывайте кабели вдали от высоковольтных линий, чтобы избежать электрических помех.

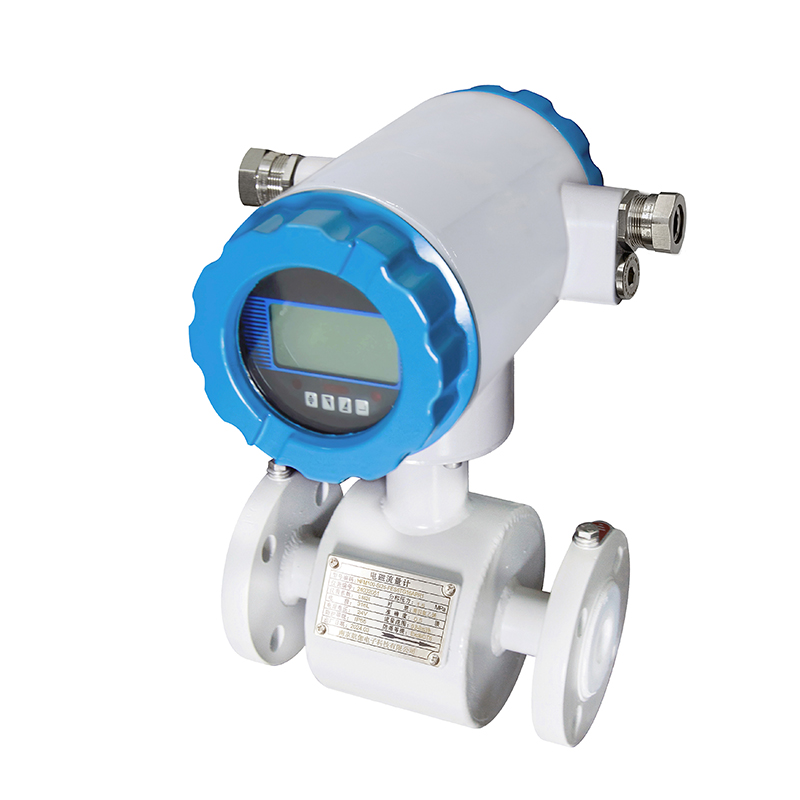

• Заземление (для электромагнитных расходомеров)
  Правильное заземление имеет решающее значение для магнитметров. При необходимости установите заземляющие кольца или электроды и убедитесь, что жидкость является проводящей.

• Включите питание и проверьте ноль.
  После установки заполните трубу жидкостью (избегайте работы всухую для турбинных счетчиков) и включите счетчик. При необходимости выполните регулировку нуля. Для счетчиков с дисплеем убедитесь, что показания стабильны и нет потока.

3. Ключевые меры предосторожности

• Избегайте помех на входе.
  Не устанавливайте расходомер непосредственно после насосов, клапанов или изгибов труб без достаточной прямой трубы. При необходимости используйте кондиционеры потока.

• Предотвращение образования воздушных карманов.
  Для расходомеров жидкости устанавливайте расходомер в месте, где труба всегда заполнена. Устанавливайте его горизонтально или с небольшим наклоном вверх, чтобы избежать скопления воздуха.

• Защитите датчик.
  Ротор турбинных счетчиков очень хрупкий – избегайте попадания мусора, движущегося с высокой скоростью. Установите сетчатый фильтр или фильтр перед потоком. При использовании ультразвуковых счетчиков держите поверхности преобразователя в чистоте.

• Соблюдайте номинальные значения давления и температуры.
  Убедитесь, что максимальное рабочее давление и температура не превышают технические характеристики расходомера. Чрезмерное давление может повредить датчик.

• Профессиональная установка
  Калибровка и первоначальная настройка должны выполняться квалифицированными инженерами. Перед установкой внимательно прочтите руководство по эксплуатации продукта.

4. Общие проблемы и решения

5. Заключение

Правильная установка расходомера имеет решающее значение для достижения точных и надежных измерений и продления срока службы оборудования. Выбрав правильное место, соблюдая правильные процедуры монтажа, защищая датчик и устраняя распространенные проблемы, вы можете избежать частых сбоев и обеспечить оптимальную производительность. Всегда обращайтесь к руководству производителя и в случае сомнений обращайтесь к опытному инженеру.
