Как работает датчик давления?

Введение

Датчики давления играют решающую роль в современных отраслях промышленности, предоставляя точные данные об изменениях давления в газах, жидкостях и парах. Будь то в пищевой переработке, химической технике, фармацевтических препаратах или системах HVAC, эти устройства обеспечивают точный мониторинг и контроль, обеспечивая эффективность и безопасность. В их ядре датчики давления предназначены для измерения силы, проявляемой жидкостью (жидкостью или газом) на поверхность, затем преобразовывают это физическое измерение в электрический сигнал, который можно легко контролировать, передавать или проанализировать. Этот фундаментальный принцип опирается на бесчисленные применения, от поддержания стабильных процессов в промышленной автоматизации до защиты тонкого медицинского оборудования.

Понимание того, как работает датчик давления, включает в себя углубление его физической структуры, принципов работы и электроники, стоящей за обработкой сигнала. Речь идет не только о основном превращении механической энергии в электрическую энергию, но и о том, как датчики достигают долгосрочной стабильности, высокой точности и устойчивости к экологическим проблемам, таким как высокая температура, вибрация и загрязнение. Благодаря быстрому развитию сенсорной технологии, устройства теперь интегрируют диафрагмы промывки и передовые передатчики, которые позволяют бесшовную работу даже в требовании гигиенической среды, обеспечивая чистоту и точность без ущерба для долговечности.

Изучая механики, применение и преимущества датчиков давления, читатели могут лучше оценить, как эти незаменимые инструменты обеспечивают мощность современной автоматизации и промышленного мониторинга. В следующих разделах будет подробный взгляд на то, как работают датчики давления, их типы, преобразование сигнала, приложения и общие вопросы.

Принцип работы датчика давления

Центральный вопрос - как работает датчик давления? На наиболее фундаментальном уровне датчик давления состоит из диафрагмы, которая отклоняется, когда подвергается давлению от жидкой среды. Эта диафрагма обычно построена из нержавеющей стали или других прочных сплавов, предназначенных для того, чтобы противостоять как статическому, так и динамическому давлению. По мере того, как диафрагма отклоняется, она изменяет физическое свойство встроенного сенсорного элемента, такого как датчик деформации, пьезоэлектрический кристалл или емкостная пластина.

• Принцип датчика деформации: один из наиболее распространенных методов включает в себя датчики деформации, прикрепленные к диафрагме. Когда диафрагма изгибается из -за давления, датчики деформации растягиваются или сжимают, изменяя их электрическое сопротивление. Это изменение сопротивления затем измеряется и преобразуется в выходной сигнал, пропорциональный приложенному давлению.

• Емкостный принцип: еще один широко используемый метод опирается на конденсаторы. Диафрагма образует одну пластину конденсатора, и когда давление меняет расстояние между пластинами, емкость сдвигается. Это изменение обрабатывается в измеримый сигнал.

• Пьезоэлектрический принцип: в некоторых датчиках пьезоэлектрические кристаллы генерируют электрический заряд в ответ на механическое напряжение. Этот заряд прямо пропорционален оказываемому давлению, предлагая высокую чувствительность.

Эти сигналы, часто в диапазоне Millivolt, слишком слабы для прямого использования. Следовательно, датчики давления включают электронные схемы, такие как усилители и кондиционеры сигналов, для улучшения и стабилизации данных. Результатом является стандартизированный выход (обычно 4–20 мА или 0–10 В), который можно интерпретировать контроллерами, дисплеями или системами мониторинга.

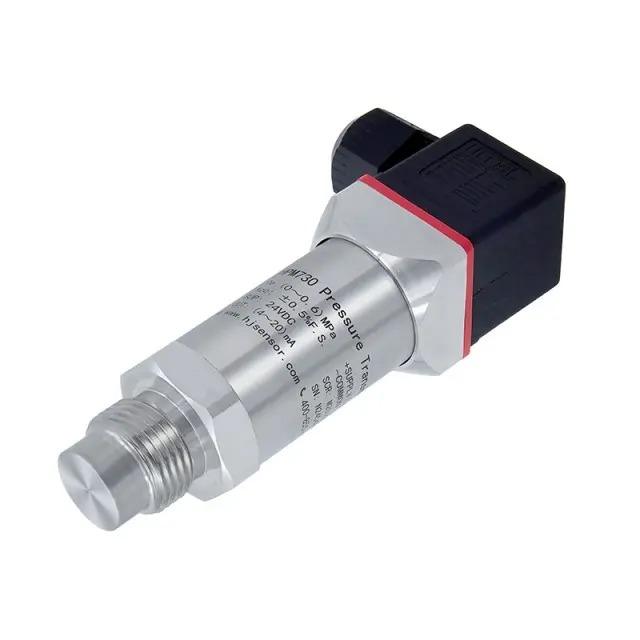

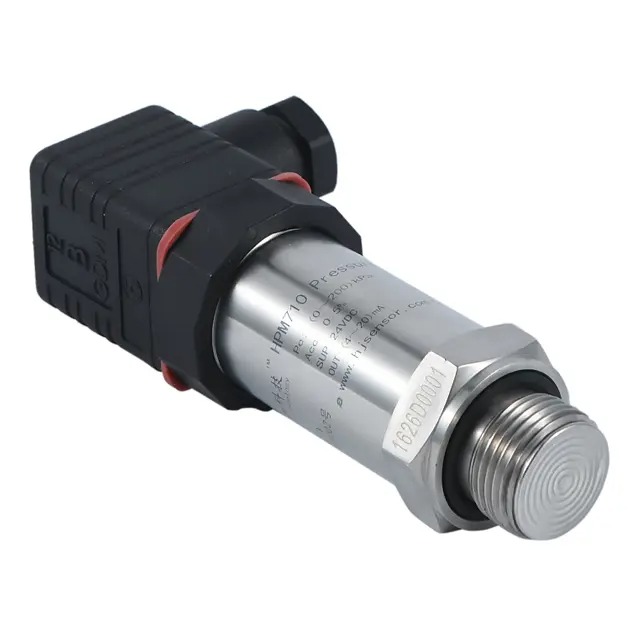

В конечном счете, точная функция датчика давления зависит как от его механической конструкции, так и от выбора принципа зондирования. Современные монтируемые дизайны, монтируемые по промыванию, устраняют полости, где могут накапливаться средства массовой информации, что делает их особенно ценными в гигиенических приложениях, таких как продукты питания, напитки или фармацевтическая промышленность.

Типы датчиков давления и их применение

Датчики давления не являются универсальными; Они спроектированы для удовлетворения требований конкретных применений. Ниже приведен обзор общих типов датчиков:

Каждый тип имеет свою уникальную операционную среду. Например, абсолютные датчики необходимы в прогнозировании погоды, в то время как датчики датчика доминируют в автомобильном и промышленном использовании. Дифференциальные датчики жизненно важны для обеспечения эффективного работы фильтров и насосов путем сравнения давления на входе и выходе.

Промывочные передатчики гигиенического давления делают эти конструкции на шаг дальше, предоставляя измерения без загрязнения. Их гладкие поверхности предотвращают накопление остатков, обеспечивая бесплодие и простоту очистки в пищевых и фармацевтических процессах. Высокотемпературное сопротивление также расширяет их удобство использования в таких требовательных условиях, как стерилизация паровой или химическую обработку.

Таким образом, разнообразие типов датчиков гарантирует, что каждый промышленный сектор может полагаться на точные данные о давлении, адаптированные к его потребностям.

Преобразование и выход сигнала в датчиках давления

В то время как диафрагма и чувствительные элементы предоставляют необработанные данные, реальная магия датчика давления заключается в его способности преобразовать эти сигналы в стандартизированные, надежные выходы. Слабые аналоговые сигналы, генерируемые деформационными датчиками или емкостными пластинами, не могут быть использованы непосредственно. Вместо этого внутренняя электроника усиливает, фильтрую и устанавливает их для удаления шума и улучшения стабильности.

После обработки сигналы превращаются в общепринятые форматы. Два наиболее распространенных::

• 4–20 млн. Лет-тока: очень надежный метод, устойчивый к электрическим помехам, который идеально подходит для передачи на расстояние в промышленных средах.

• 0–10 В.

Некоторые передовые датчики также предлагают цифровые выходы, такие как RS485 или Modbus, что позволяет интеграции с Smart Monitoring Systems и платформами Industry 4.0. Предоставляя точные и стабильные данные, датчики давления позволяют операторам поддерживать плотный контроль над промышленными процессами, обеспечивая как качество, так и безопасность.

Также важно отметить, что современные устройства включают температурную компенсацию. Поскольку отклонение диафрагмы и свойства материала могут измениться при колебаниях температуры, встроенная компенсация обеспечивает точные результаты даже в высокотемпературных средах. Эта возможность необходима для применений, где стерилизация паровой или нагревание является частью процесса.

Преимущества использования усовершенствованных датчиков давления

Датчики давления обеспечивают многочисленные преимущества, которые выходят за рамки простых измерений. Некоторые из наиболее значительных преимуществ включают:

1. Высокая точность и надежность - расширенные конструкции могут измерять даже малейшие изменения давления, обеспечивая управление процессом с минимальным отклонением.

2. Долговечность в суровых средах - с диафрагмами из нержавеющей стали и герметичной электроникой, датчиками выдерживают вибрацию, коррозию и экстремальные температуры.

3. Гигиеническая эксплуатация -монтажные конструкции не обеспечивают мертвого пространства для создания материала, соблюдения строгих стандартов гигиены в продовольственной и фармацевтической промышленности.

4. Простота интеграции - стандартизированные выходные сигналы делают их совместимыми с широким диапазоном систем мониторинга и управления.

5. Оптимизация процесса -предоставляя точные данные в режиме реального времени, датчики помогают сократить отходы, повысить эффективность и обеспечить постоянное качество производственных линий.

В отраслях, где время простоя или загрязнения могут привести к дорогостоящим неудачам, использование усовершенствованных датчиков давления является не просто технологическим преимуществом, а необходимостью.

Часто задаваемые вопросы (FAQ) о датчиках давления

Q1: В чем разница между датчиком давления и передатчиком давления?
Датчик давления обнаруживает и преобразует давление в электрический сигнал, в то время как передатчик давления усиливает и условия, которые сигнализируют о легкой передаче и интеграции с системами управления.

Q2: могут ли датчики давления противостоять высоким температурам?
Да, определенные датчики давления разработаны специально для высокотемпературных сред. Они используют надежные диафрагмы и расширенные методы компенсации температуры для поддержания точности в сложных условиях.

Q3: Почему в гигиенической промышленности важна монтажная монтаж?
Монал для промывки устраняет полости, где могут накапливаться бактерии, частицы пищи или остатки, гарантируя эффективность очистки и стерилизации. Этот дизайн необходим для поддержания гигиены.

Q4: Как часто датчики давления нуждаются в калибровке?
Частота калибровки зависит от применения, но, как правило, датчики следует калибровать ежегодно или как рекомендовано производителем для обеспечения точности.

Q5: Можно ли использовать один датчик давления для нескольких типов носителя?
Да, до тех пор, пока материал диафрагмы совместим со средой (например, жидкость, газ или пара). Для высоко коррозийных или специализированных сред, могут потребоваться конкретные датчики.

Заключение

Понимание того, как работают датчики давления, выявляет их значение в обеспечении точности, безопасности и эффективности в разных отраслях. Преобразуя физическую силу жидкости в измеримые и стандартизированные выходы, эти устройства позволяют операторам принимать обоснованные решения, предотвращать несчастные случаи и оптимизировать процессы. Современные дизайны, особенно гигиенические и высокотемпературные модели, подчеркивают постоянную эволюцию сенсорной технологии, обеспечивая совместимость с самыми строгими промышленными требованиями.

От абсолютных и дифференциальных датчиков давления до передовых передатчиков с промыванием, эти устройства стали незаменимыми инструментами в современных промышленных операциях. Их способность обеспечивать точное, надежное и гигиеническое измерение делает их необходимыми для промышленности, стремящихся как к производительности, так и для соответствия. По мере того, как технология продолжает продвигаться, датчики давления останутся в основе автоматизации и мониторинга, тихо питание систем, которые обеспечивают бесперебойную работу промышленности.
