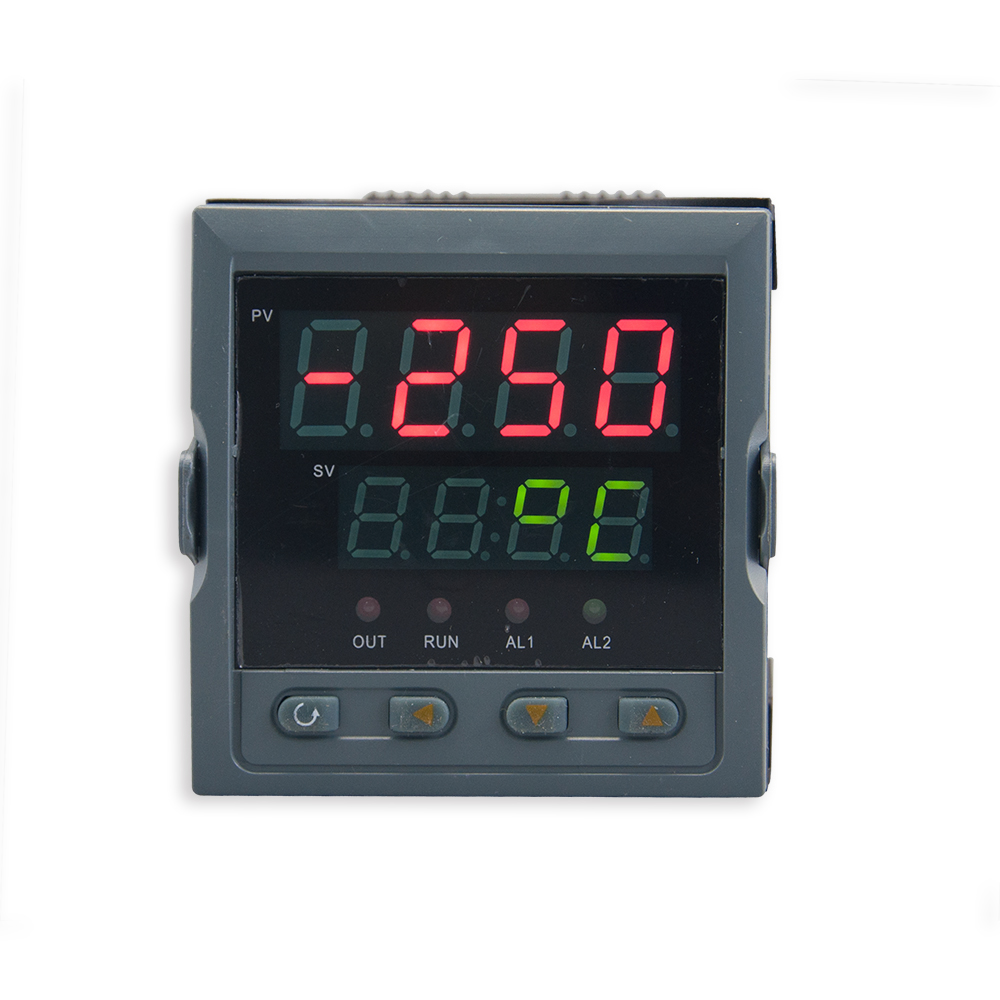

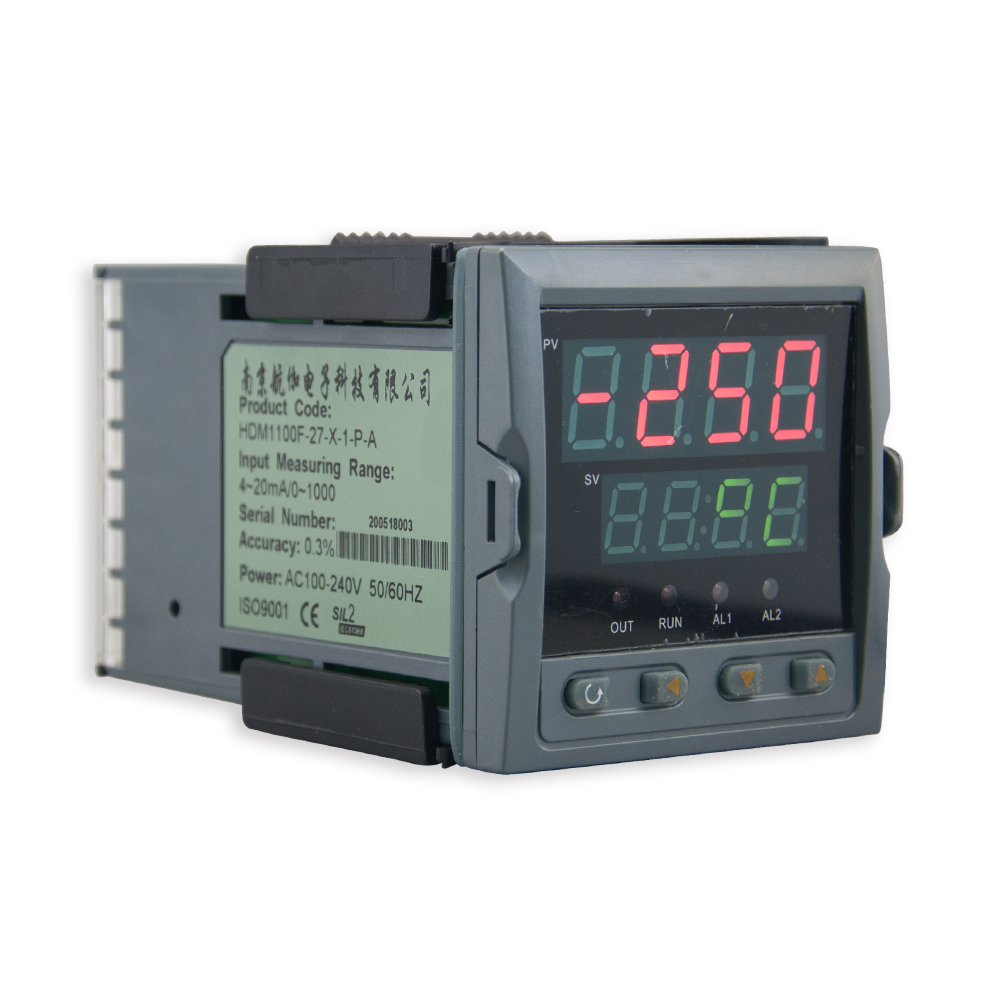

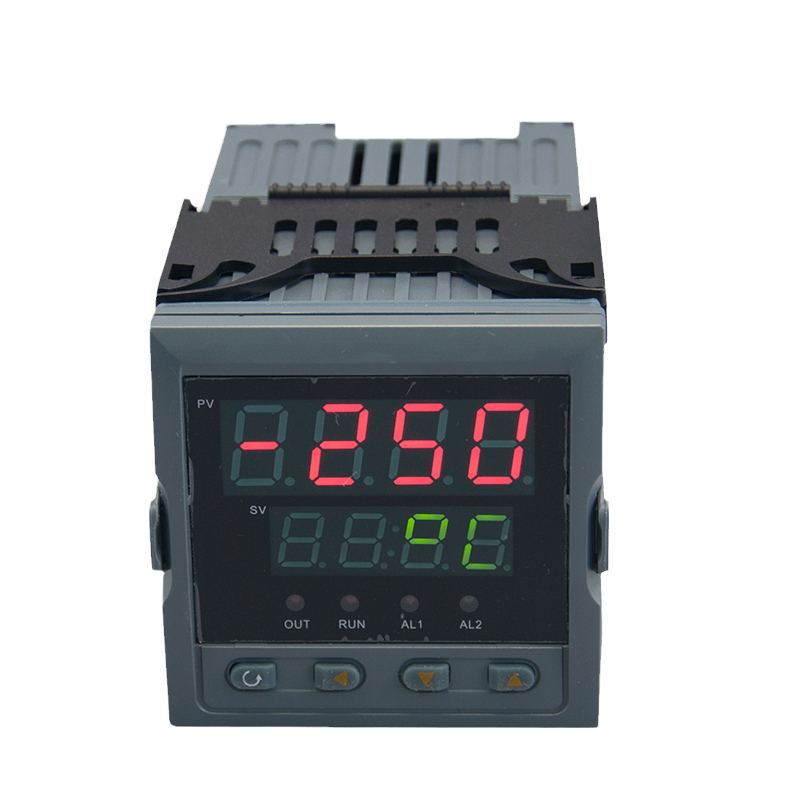

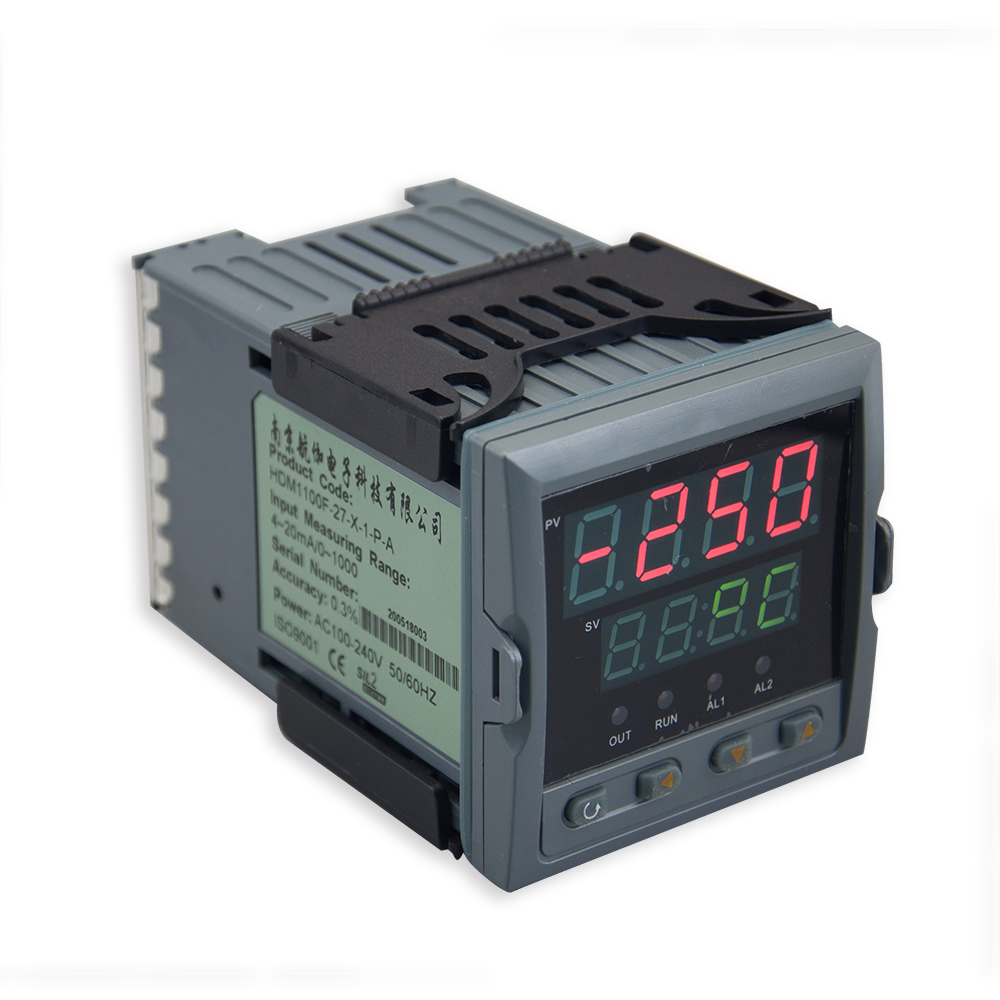

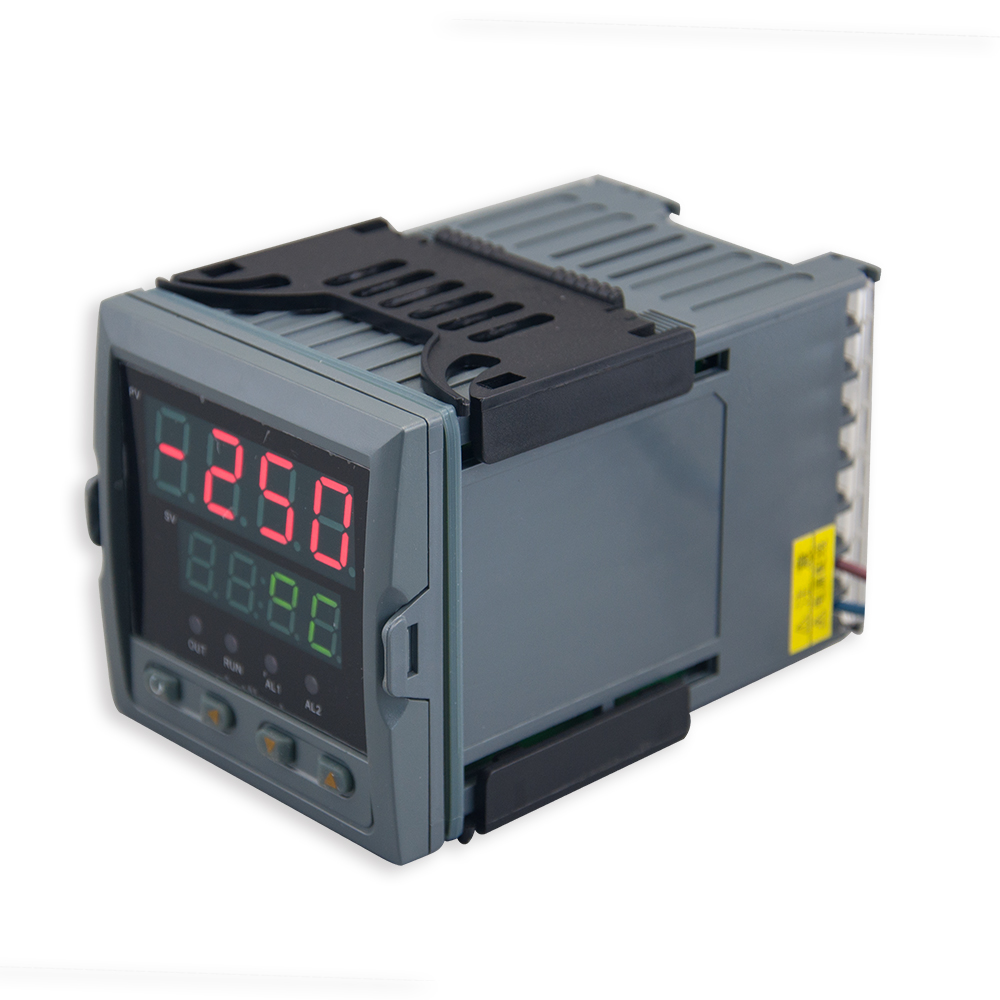

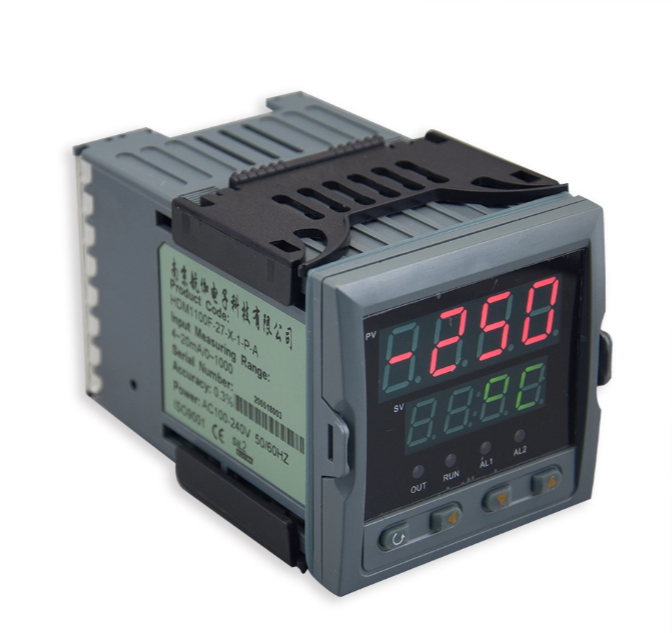

Одноконтурный цифровой контроллер для универсального промышленного входа HDM1100
| Количество: | |
|---|---|
Обзор
Простой одноконтурный цифровой контроллер дисплея HDM1100 — это высоконадежный -прибор для мониторинга и управления промышленными процессами, созданный для профессиональных инженерных групп и интеграторов промышленных систем. Он обеспечивает -точность измерения класса 0,3, двойной 4- -разрядный светодиодный дисплей и поддерживает входы термопар, термосопротивления, напряжения, тока и датчиков, что делает его идеальным для -мониторинга температуры, давления, расхода, уровня и влажности в реальном времени в сложных промышленных условиях. Этот компактный контроллер включает в себя 2- -канальные выходы сигналов тревоги, 1- -канальную аналоговую передачу или связь RS485 Modbus, 1- -канальный выход питания 24 В постоянного тока и полную фотоэлектрическую изоляцию между входными, выходными и силовыми цепями. Он принимает широкий диапазон входной мощности (100–240 В переменного/постоянного тока или 12–36 В постоянного тока) и использует стандартный -монтаж с защелками и имеет семь размеров панелей, подходящих для различных шкафов управления. Разработанный для стабильной работы, он надежно работает при температуре 0–50°C и относительной влажности 5–85 % без -образования конденсата, поддерживая долгосрочное -промышленное применение без присмотра.
Ключевые преимущества
Высокая точность и стабильность измерений

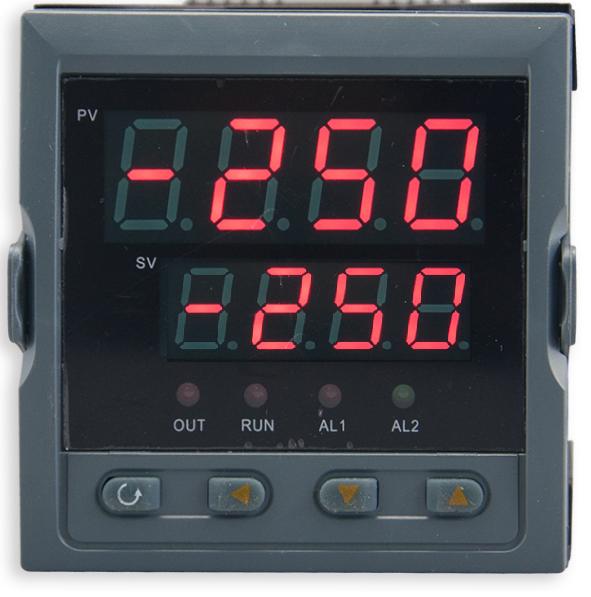

Одноконтурный цифровой контроллер HDM1100 обеспечивает -точность измерения класса 0,3, что обеспечивает последовательный и надежный сбор данных по критическим промышленным параметрам. Двойные 4- -значные светодиодные экраны четко отображают значения процесса и заданные значения одновременно, а регулируемая фильтрация сводит к минимуму колебания дисплея, обеспечивая плавные и стабильные показания в сложных -условиях на объекте.
Универсальная входная совместимость
Этот контроллер поддерживает несколько типов сигналов, включая различные термопары, термосопротивление Pt100/Cu50, входы 0–10 В, 4–20 мА и милливольты, с -вычислением квадратного корня для сигналов расхода. Он легко заменяет несколько специализированных счетчиков, упрощая конструкцию системы и сокращая запасы запасных частей для корпоративных клиентов.
Гибкий вывод и связь
Контроллер цифрового дисплея HDM1100 , оснащенный 2- -канальными релейными выходами сигнализации, 1- -канальной изолированной аналоговой передачей и связью RS485 Modbus RTU, легко подключается к ПЛК, РСУ и системам SCADA для удаленного мониторинга и централизованного управления. Встроенный -выход питания 24 В постоянного тока напрямую питает 2- -проводные передатчики, что упрощает проводку и снижает затраты на установку.
Удобная -эксплуатация и установка
Благодаря простому интерфейсу клавиатуры и функции блокировки параметров прибор обеспечивает быструю настройку без сложного обучения. Семь стандартных размеров панелей (160×80 мм, 96×96 мм, 48×48 мм и т. д.) и защелкивающийся -монтаж обеспечивают легкую модернизацию и интеграцию в шкаф, сокращая -время ввода в эксплуатацию на месте.
Повышенная безопасность и долговечность
Полная фотоэлектрическая изоляция защищает от помех и перенапряжений, продлевая срок службы в суровых промышленных условиях. Широкий -диапазон входной мощности и прочная конструкция обеспечивают стабильную работу при колебаниях напряжения, поддерживая непрерывную -работу с легким обслуживанием.
Промышленное применение контроллера цифрового дисплея HDM1100
Одноконтурный цифровой контроллер дисплея HDM1100 служит стабильным ядром мониторинга и управления в перерабатывающих отраслях, обеспечивая точные данные и надежную защиту производственных систем предприятия.
Производство и оборудование
Контролирует и контролирует температуру нагревательных плит, духовок и систем охлаждения; регулирует гидравлическое давление, поток смазки и состояние оборудования для стабилизации качества продукции и сокращения времени простоя.
Нефтехимическая и химическая инженерия
Измерения и сигналы тревоги по давлению в трубопроводе, уровню в резервуаре, температуре реакции и расходу газа; поддерживает защиту от блокировки для повышения эксплуатационной безопасности и соответствия нормативным требованиям.
Системы очистки воды и окружающей среды
Контролирует уровень воды, расход и давление в водопроводно-канализационных сетях; интегрируется с системами дозирования и циркуляции для стабильной и эффективной работы.
ОВиК и управление объектами
Контролирует температуру и влажность в цехах, складах и чистых помещениях; поддерживает связь с вентиляционными и холодильными установками для оптимизации энергопотребления.
Энергетическое и энергетическое оборудование
Контролирует температуру генератора, температуру трансформаторного масла и параметры распределительного шкафа; обеспечивает раннее предупреждение о нештатных условиях для предотвращения сбоев.
Часто задаваемые вопросы
Какие входные сигналы поддерживает HDM1100?
Он поддерживает термопары (K, S, B, E, T, J, R, N, Wre), термическое сопротивление (Pt100, Cu50, Cu100), напряжение постоянного тока (0–5 В, 1–5 В, 0–10 В), постоянный ток (0–10 мА, 4–20 мА) и сигналы милливольт с -обработкой квадратного корня для приложений измерения расхода.
Какие варианты вывода и связи доступны?
Контроллер имеет 2- -канальные релейные тревожные выходы, 1- -канальный изолированный аналоговый выход (4–20 мА, 0–10 В и т. д.) и RS485 с протоколом Modbus RTU. На общей выходной клемме может быть активна только одна функция; одновременный аналоговый и обмен данными требует отдельной настройки.
Какие варианты блоков питания предлагаются?
Два варианта: A (100–240 В переменного/постоянного тока, 50/60 Гц) и D (12–36 В постоянного тока), подходящие для промышленных электросетей и мобильного/автономного -оборудования.
Какие монтажные размеры доступны?
Семь стандартных размеров: 160×80 мм, 80×160 мм, 96×96 мм, 96×48 мм, 48×96 мм, 72×72 мм, 48×48 мм с соответствующими вырезами в панели для широкой совместимости.
Как установить тип входа и диапазон измерения?
Войдите в меню параметров L2, установив Loc=132, отрегулируйте Pn для выбора входного кода, затем установите PL (нижний предел) и PH (верхний предел), чтобы определить диапазон измерения; Здесь также можно настроить десятичную точку и фильтрацию.
