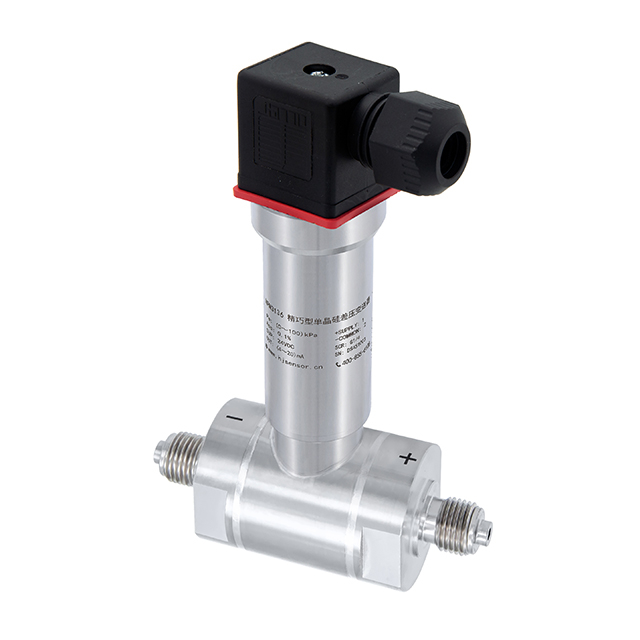

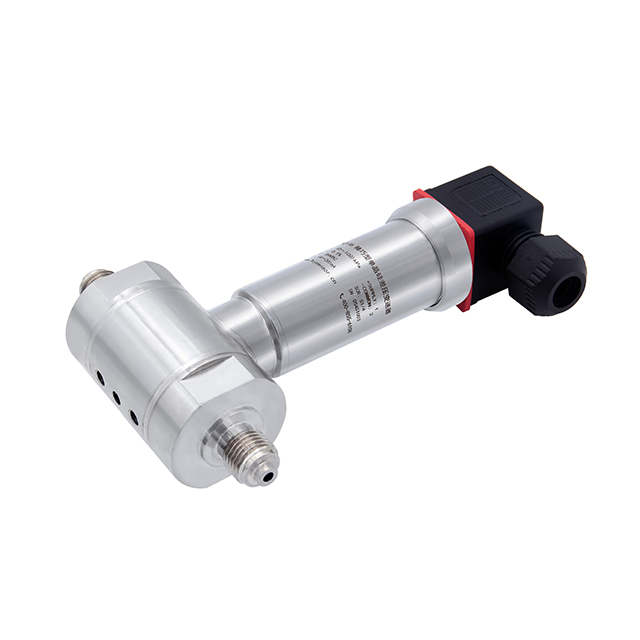

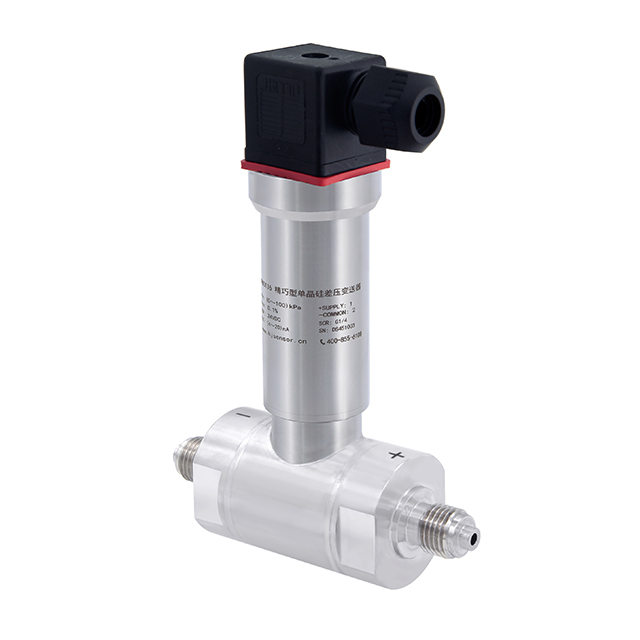

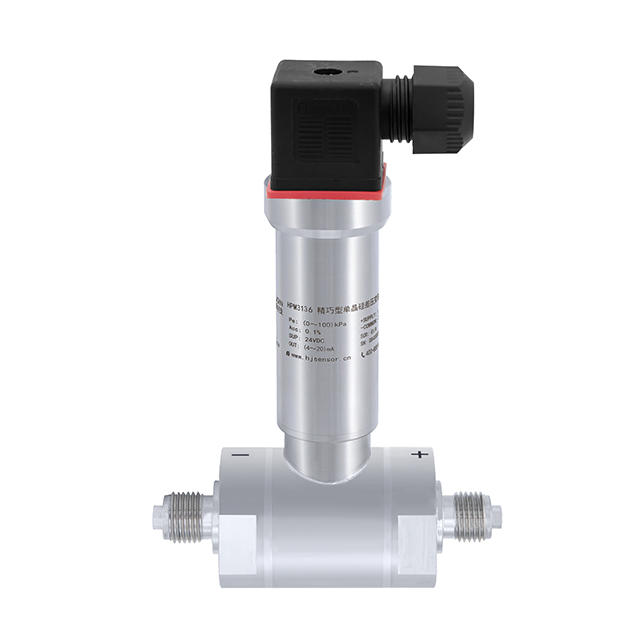

HPM3136 0-1KPA ~ 3MPA монокристаллический кремниевый компактный передатчик дифференциального давления

HPM3136 0-1KPA ~ 3MPA монокристаллический кремниевый компактный передатчик дифференциального давления

Дифференциальный диапазон измерения: 0 ～ 1 кПа… 3MPA

Выходной сигнал: 4-20MA+HART

Точность: ± 0,2%， 0,1%

Скачать:
HPM3136 Differential Pressure Transmitter.pdf

Количество:
штат:





Запрос цены Добавить в корзину

HPM3136 монокристаллический кремниевый компактный дифференциальный передатчик применяет монокристаллический кремниевый дифференциальный чип датчика высокой стабильности, который может достичь высокой измерения и высокой перегрузки. Продукт имеет встроенный модуль обработки сигналов, который реализует комбинацию статического давления и компенсации температуры и может добиться высокого уровня измерения и поддерживать хорошую долгосрочную стабильность в широком диапазоне статического давления и изменений температуры. В то же время продукт принимает полностью сварную конструкцию, а интерфейс давления представляет собой резьбое соединение, которое может быть непосредственно установлено на измерительное трубопровод или подключен через трубу давления. Продукт компактен и прост в установке, и широко используется в дифференциальном давлении, уровне жидкости, измерения потока и управлении в полях управления процессом и мониторинга оборудования.

Технические параметры

Диапазон, перегрузка и точность
Рейтинг	1 кпа	6 кпа		40 кпа	100 кПа	400 кПа	1 МПа	3 МПа	10 МПа
Односторонний положительный терминал	300 кпа	16 МПа		16 МПа	16 МПа	16 МПа	16 МПа	16 МПа	16 МПа
ОДИН-ОТВЕТСТВЕННЫЙ ТЕРМИН	150 кпа	16 МПа		16 МПа	16 МПа	16 МПа	16 МПа	16 МПа	16 МПа
Двойное статическое давление	5 МПа	25 МПа		25 МПа	25 МПа	25 МПа	40 МПа	40 МПа	40 МПа
Точность	0,1%	0,075%		0,075%	0,075%	0,075%	0,075%	0,075%	0,075%
Измерение среды			Различные жидкости и газов, совместимые с контактными материалами
Выходной сигнал			4 ~ 20 мА _DC+HART
Источник питания			12 ~ 30 В
Диапазон температурной компенсации			-10 ~ 70 ℃
Температурный коэффициент нуля			± 0,2%FS (в пределах температурной компенсации, 1 кПа) ± 0,1%FS (в пределах температурной компенсации, другие диапазоны)
Температурный коэффициент полной масштаба			± 0,2%FS (в пределах температурной компенсации, 1 кПа) ± 0,1%FS (в пределах температурной компенсации, другие диапазоны)
Измерение M Edium T Emperature			-40 ~ 120 ℃
Температура окружающей среды			-40 ~ 80 ℃
Хранение T Emperature			-40 ~ 80 ℃
Защитный класс			IP65
Защита короткого замыкания			С
Защита обратной полярности			Нет повреждений, схема не работает
Процесс подключения			Женская нить NPT1/4 (по умолчанию), мужская нить G1/4, мужская нить M20 × 1,5, другие индивидуальные
Устойчивость к изоляции			> 200 МОм ， 500 В постоянного тока
Диэлектрическая прочность			<2MA 500VAC (применить 500VAC 50 Гц испытательное напряжение, без срыва или армирования в течение 1 минуты)

Описание

Функции

Технические параметры

HPM3136 монокристаллический кремниевый компактный дифференциальный передатчик применяет монокристаллический кремниевый дифференциальный чип датчика высокой стабильности, который может достичь высокой измерения и высокой перегрузки. Продукт имеет встроенный модуль обработки сигналов, который реализует комбинацию статического давления и компенсации температуры и может добиться высокого уровня измерения и поддерживать хорошую долгосрочную стабильность в широком диапазоне статического давления и изменений температуры. В то же время продукт принимает полностью сварную конструкцию, а интерфейс давления представляет собой резьбое соединение, которое может быть непосредственно установлено на измерительное трубопровод или подключен через трубу давления. Продукт компактен и прост в установке, и широко используется в дифференциальном давлении, уровне жидкости, измерения потока и управлении в полях управления процессом и мониторинга оборудования.

Функции

◆ Компактное измерение давления дифференциального давления

◆ Монокристаллический кремниевый дифференциальный под давление высокой стабильности

◆ Проектирование защиты диафрагмы перегрузки

◆ Высокая точность

◆ Полностью сваренный тип

◆ Несколько процесса подключений

Технические параметры

Диапазон, перегрузка и точность
Рейтинг	1 кпа	6 кпа		40 кпа	100 кПа	400 кПа	1 МПа	3 МПа	10 МПа
Односторонний положительный терминал	300 кпа	16 МПа		16 МПа	16 МПа	16 МПа	16 МПа	16 МПа	16 МПа
ОДИН-ОТВЕТСТВЕННЫЙ ТЕРМИН	150 кпа	16 МПа		16 МПа	16 МПа	16 МПа	16 МПа	16 МПа	16 МПа
Двойное статическое давление	5 МПа	25 МПа		25 МПа	25 МПа	25 МПа	40 МПа	40 МПа	40 МПа
Точность	0,1%	0,075%		0,075%	0,075%	0,075%	0,075%	0,075%	0,075%
Измерение среды			Различные жидкости и газов, совместимые с контактными материалами
Выходной сигнал			4 ~ 20 мА _DC+HART
Источник питания			12 ~ 30 В
Диапазон температурной компенсации			-10 ~ 70 ℃
Температурный коэффициент нуля			± 0,2%FS (в пределах температурной компенсации, 1 кПа) ± 0,1%FS (в пределах температурной компенсации, другие диапазоны)
Температурный коэффициент полной масштаба			± 0,2%FS (в пределах температурной компенсации, 1 кПа) ± 0,1%FS (в пределах температурной компенсации, другие диапазоны)
Измерение M Edium T Emperature			-40 ~ 120 ℃
Температура окружающей среды			-40 ~ 80 ℃
Хранение T Emperature			-40 ~ 80 ℃
Защитный класс			IP65
Защита короткого замыкания			С
Защита обратной полярности			Нет повреждений, схема не работает
Процесс подключения			Женская нить NPT1/4 (по умолчанию), мужская нить G1/4, мужская нить M20 × 1,5, другие индивидуальные
Устойчивость к изоляции			> 200 МОм ， 500 В постоянного тока
Диэлектрическая прочность			<2MA 500VAC (применить 500VAC 50 Гц испытательное напряжение, без срыва или армирования в течение 1 минуты)
