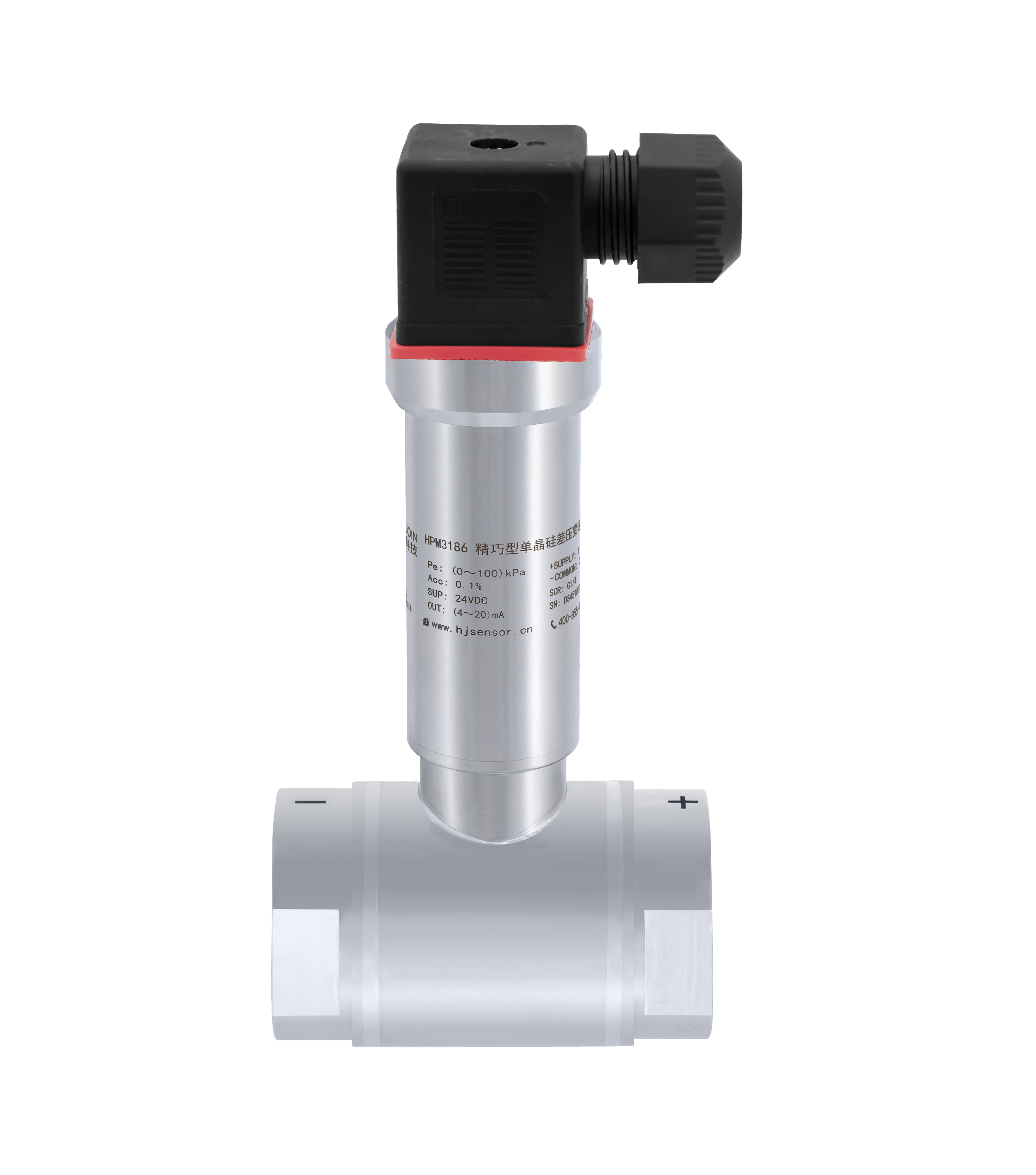

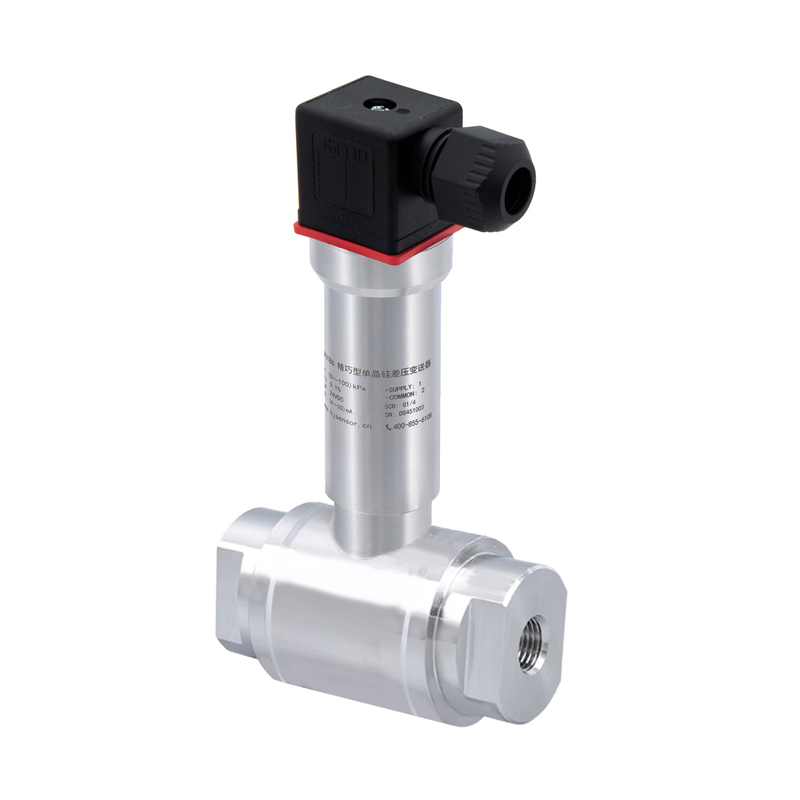

HPM3186 Компактный датчик перепада давления из монокристаллического кремния 0～1кПа…10МПа

HPM3186 Компактный датчик перепада давления из монокристаллического кремния 0～1кПа…10МПа

Точность: ±0,075%

Выходной сигнал: 4-20 мА+Hart

Скачать таблицу:
HPM3186 differential pressure transmitter V26.1.0.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Обзор

В компактном преобразователе перепада давления из монокристаллического кремния HPM3186 используется высокостабильный чип перепада давления из монокристаллического кремния с внутренней конструкцией защиты от перегрузки, которая позволяет обеспечить высокоточные измерения и высокую перегрузочную нагрузку. Продукт имеет встроенный модуль обработки сигналов, который реализует комбинацию статического давления и температурной компенсации и может обеспечить высокоточные измерения и поддерживать хорошую долговременную стабильность.

в широком диапазоне статического давления и изменений температуры. В то же время продукт имеет полностью сварную конструкцию, а интерфейс давления представляет собой резьбовое соединение. Его можно установить непосредственно на измерительном трубопроводе или подключить через напорный трубопровод.

Изделие небольшое и легко устанавливается. Он широко используется при перепаде давления, уровне жидкости, расходе.

измерение и контроль в области управления технологическими процессами и мониторингом оборудования.

Функции

Компактное измерение давления дифференциального давления
Монокристаллический высокостабильный чип дифференциального давления
Перегрузка диафрагмы проект защиты
Высокая точность
Полностью сваренный тип
Несколько процесса соединений

Дальность, перегрузка и точность
Рейтинг	1 кпа	6 кпа		40 кпа	100 кПа	400 кПа	1 МПа	3 МПа	10 МПа
Односторонний положительный терминал	300 кпа	16 МПа		16 МПа	16 МПа	16 МПа	16 МПа	16 МПа	16 МПа
Односторонний отрицательный терминал	150 кпа	16 МПа		16 МПа	16 МПа	16 МПа	16 МПа	16 МПа	16 МПа
Двустороннее статическое давление	5 МПа	25 МПа		25 МПа	25 МПа	25 МПа	40 МПа	40 МПа	40 МПа
Точность	0,1%	0,075%		0,075%	0,075%	0,075%	0,075%	0,075%	0,075%
Измерение среды			Различные жидкости и газы совместимы с контактными материалами.
Выходной сигнал			4~20мА _{постоянного тока}+HART/Vs =12~30В постоянного тока
Диапазон температурной компенсации			-10 ~ 70 ℃
Температурный коэффициент нуля			±0,2% полной шкалы (в пределах диапазона температурной компенсации, 1 кПа) ±0,1% полной шкалы (в пределах диапазона температурной компенсации, другие диапазоны)
Температурный коэффициент полной масштаба			±0,2% полной шкалы (в пределах диапазона температурной компенсации, 1 кПа) ±0,1% полной шкалы (в пределах диапазона температурной компенсации, другие диапазоны)
Измерение температуры средней			-40 ~ 120 ℃
Температура окружающей среды			-40 ~ 80 ℃
Температура хранения			-40 ~ 80 ℃
Защитный класс			IP65
Защита короткого замыкания			С
Защита обратной полярности			Нет повреждений, схема не работает
Процесс подключения			Женская нить NPT1/4 (по умолчанию), мужская нить G1/4, мужская нить M20 × 1,5, другие индивидуальные
Устойчивость к изоляции			> 200 МОм ， 500 В постоянного тока
Диэлектрическая прочность			<2 мА, 500 В переменного тока (подайте испытательное напряжение 500 В переменного тока, 50 Гц, отсутствие пробоя или образования дуги в течение 1 минуты)
