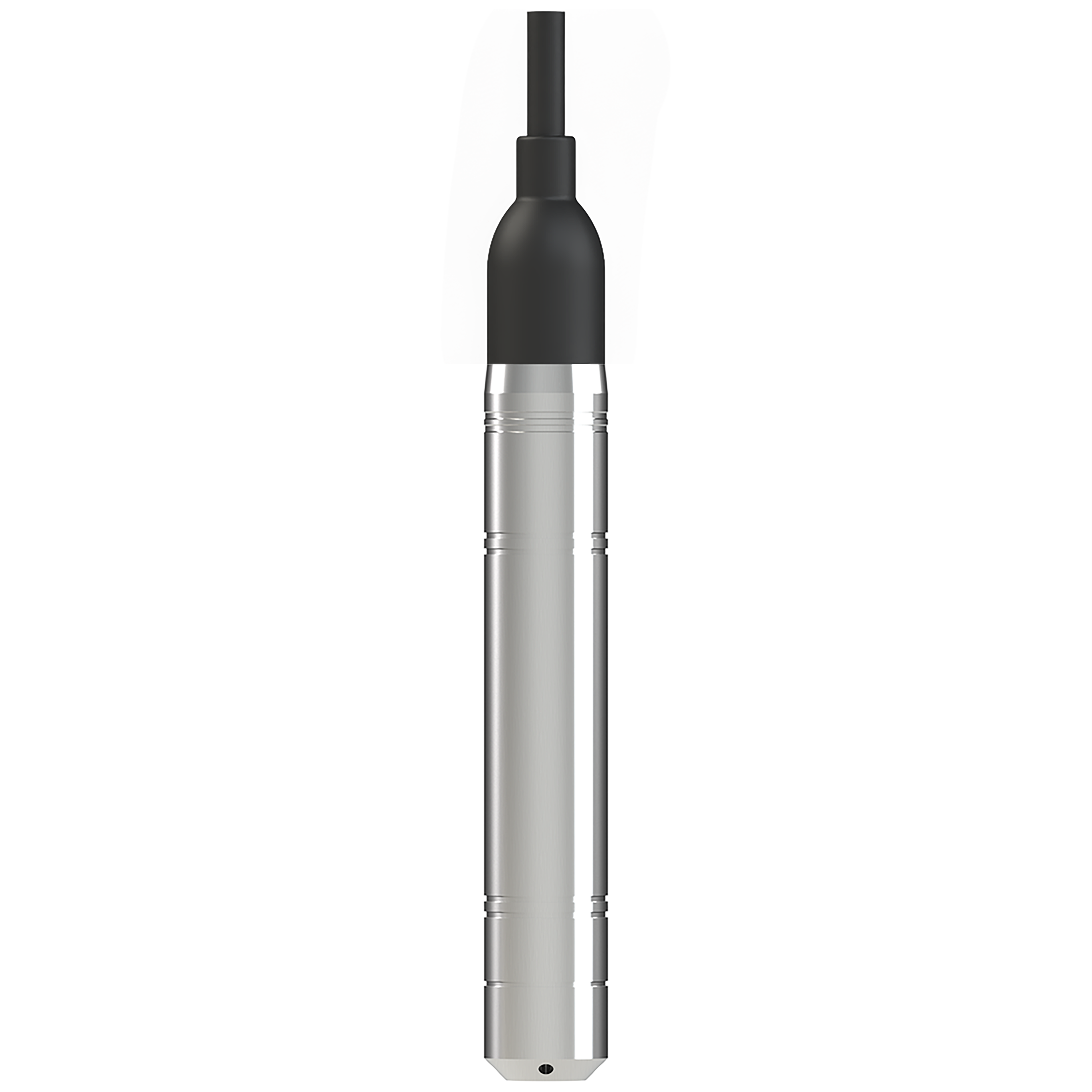

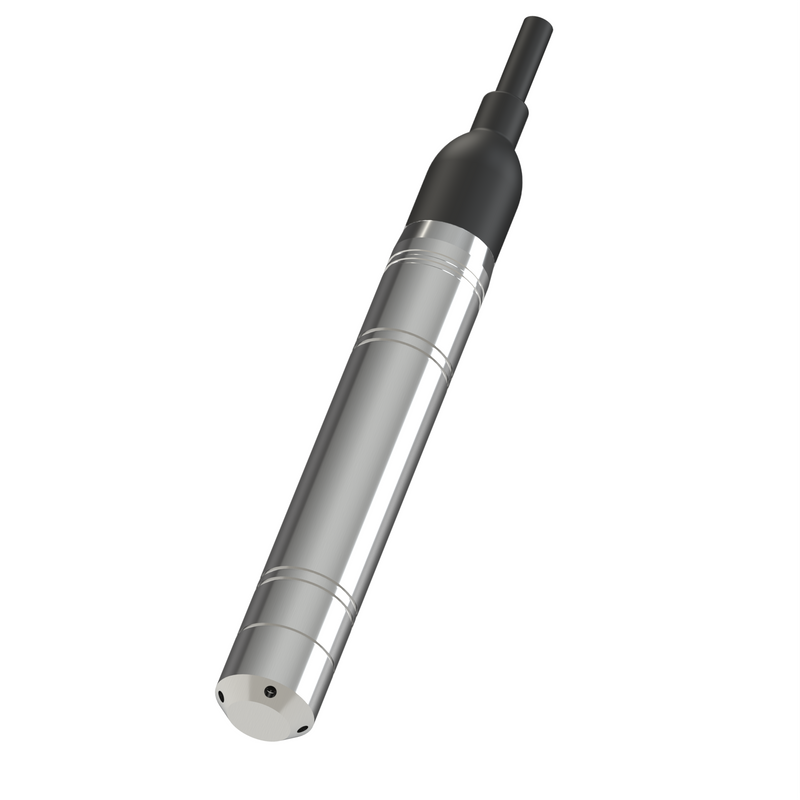

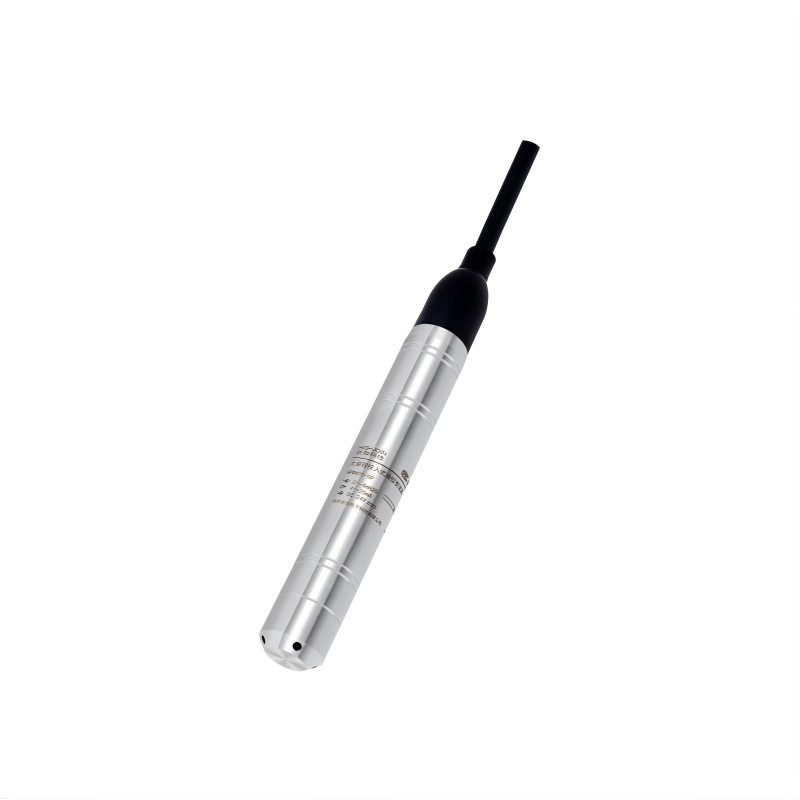

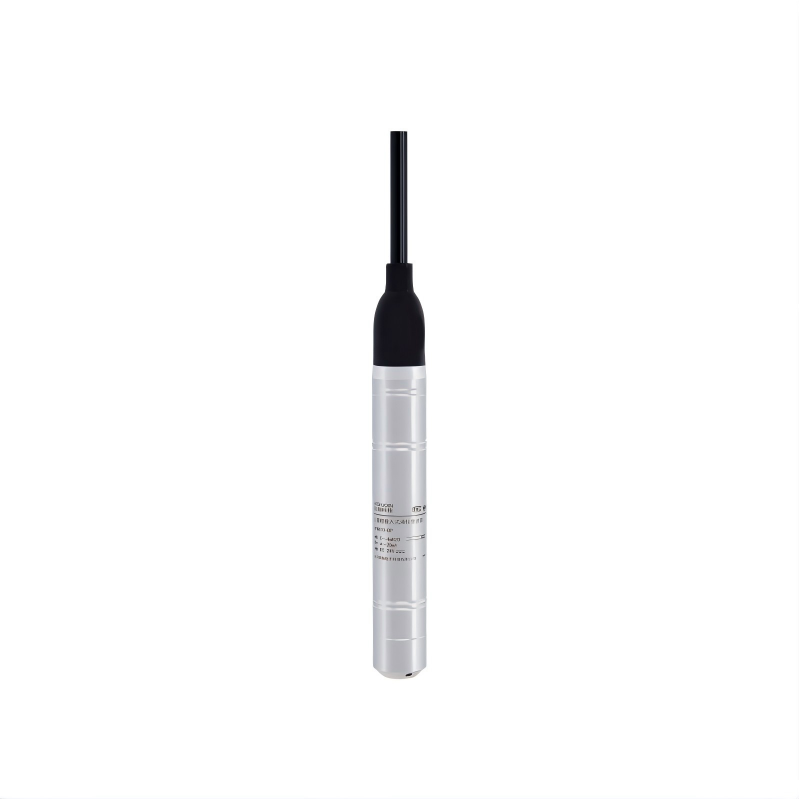

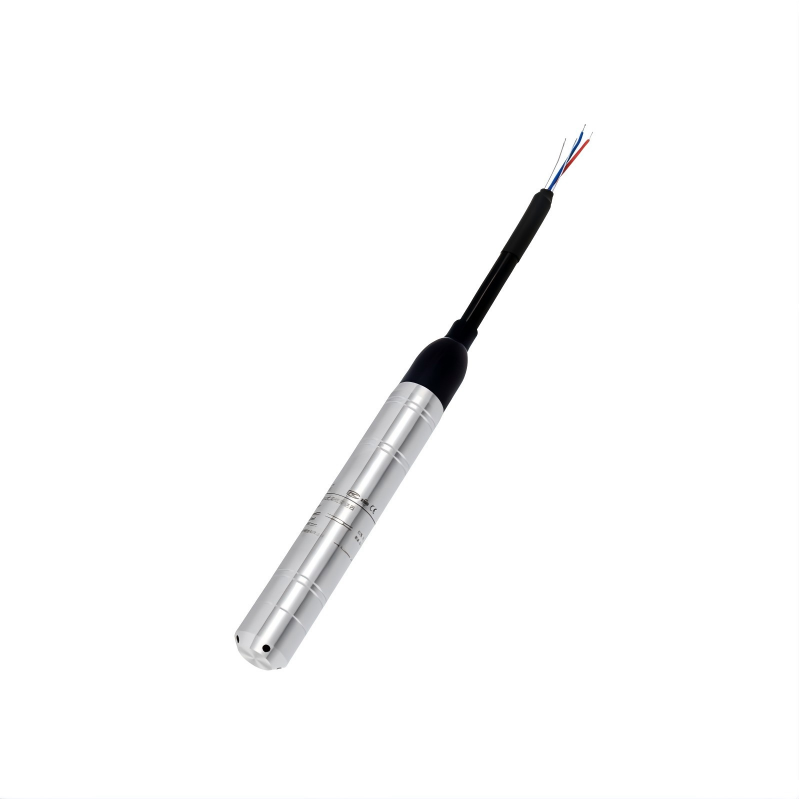

HPM410-DP 0~200...2000мH2O Погружной уровнемер большого диапазона

Диапазон уровня: 0 ～ 0,5… 50mh2o

Выходной сигнал: i²C

Скачать таблицу:
HPM410-DP Large Range Submersible Level Transmitter.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Обзор

Погружной уровнемер HPM410-DP с большим диапазоном действия имеет полностью герметичную погружную конструкцию. В этом передатчике используется датчик давления, прошедший долгосрочные испытания на стабильность и надежность, а также высокоточная схема формирования сигнала, все они помещены в корпус из нержавеющей стали. Эта интегрированная структура и стандартизированный сигнал обеспечивают удобство использования в полевых условиях и автоматическое управление. Специальный кабель герметично прикреплён к корпусу, что обеспечивает возможность длительного погружения в жидкости, совместимые с конструкционными материалами преобразователя. В корпусе используется полностью сварной процесс, а в соединениях корпуса, кабеля и других компонентов используется несколько слоев надежного уплотнения. Внутренние компоненты полностью герметичны, что обеспечивает длительный срок службы. В качестве опции доступен противоскользящий трос со встроенным стальным тросом для повышения прочности на растяжение.

Погружной уровнемер HPM410-DP с большим диапазоном измерения отличается большой глубиной измерения, небольшими размерами и простотой использования. Он подходит для измерения и контроля уровня воды в озерах и океанах, глубоких колодцах и гидрологических исследованиях.

Функции

Широкий диапазон, от 200 метров до 2000 метров.
Встроенная погружная конструкция диаметром 25 мм, простая установка.
Множественная конструкция защиты и уплотнения, класс IP68.
Двойная антиконденсационная и антиконденсационная технология
Полный процесс сварки
Процесс сварки сердечника, отсутствие уплотнительного кольца, низкий риск утечки
Дополнительная молниезащита

Приложения

Озера
Океаны
Дип Уэллс
Гидрологические исследования
Морское оборудование

Диапазон давления	0~200...2000мГн ₂О Примечание. Единицы измерения можно конвертировать в футы H ₂O@4℃, дюймы H ₂O@4℃, м, мм и т. д. Дает значение плотности измеряемой среды в единицах измерения м, мм и т. д.
Перегрузка	В 1,5 раза превышает диапазон давления полной шкалы
Измерение среды	Различные жидкости, совместимые с материалом контакта
Выходной сигнал/источник питания (опция 1)	2-проводной 4–20 мА / Vs=8–30 В
Выходной сигнал/источник питания (опция 2)	4-проводной Modbus-RTU/RS485 / Vs=10~30В (Длина кабеля должна быть менее 1200 метров)
Точность	±0,5% полной шкалы (типично, при 25 ℃), ±0,2% полной шкалы (опционально, при 25 ℃)
Долгосрочная стабильность	±0,3% полной шкалы/год (0,5G), ±0,2% полной шкалы/год (0,2G)
* Точность соответствует IEC 60770 (нелинейность, гистерезис, повторяемость)
Диапазон температуры компенсации	-10~70℃ (0,5G) -10~80℃ (0,2G) Примечание. Для диапазона ≤20 кПа обращайтесь по запросу.
Температурный коэффициент нуля	±1,5% полной шкалы (эталонная температура 25℃, в диапазоне компенсационных температур); (0,5Г) ±1,0% полной шкалы (эталонная температура 25 ℃, в диапазоне компенсационных температур); (0,2Г)
Температурный коэффициент полной масштаба	±1,5% полной шкалы (эталонная температура 25℃, в диапазоне компенсационных температур); (0,5Г) ±1,0% полной шкалы (эталонная температура 25 ℃, в диапазоне компенсационных температур); (0,2Г)
Эксплуатационная температура	-40 ~ 80 ℃
Средняя температура	-40 ~ 80 ℃
Температура хранения	-40 ~ 85 ℃
Защитный класс	IP68 (для зонда)
Защита обратной полярности	Без ущерба, неработающая схема
Устойчивость к изоляции	>20 МОм, 500 В постоянного тока
Диэлектрическая прочность	<2 мА, 500 В постоянного тока (подайте испытательное напряжение 500 В переменного тока, 50 Гц, отсутствие пробоя или образования дуги в течение 1 минуты)
