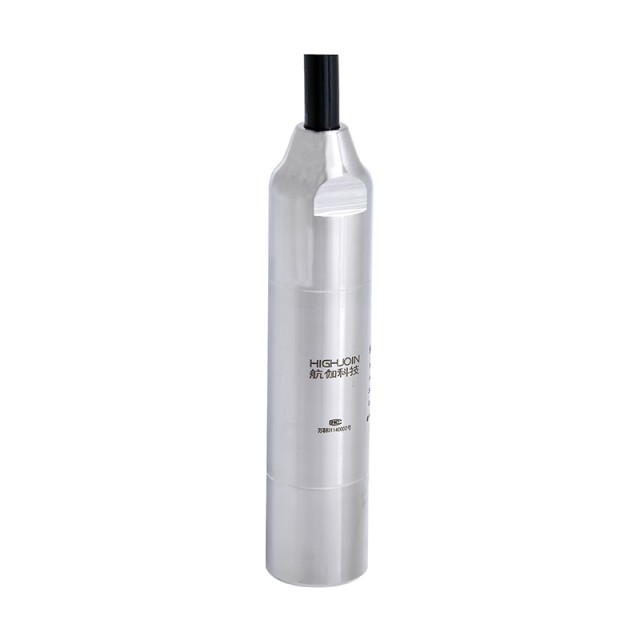

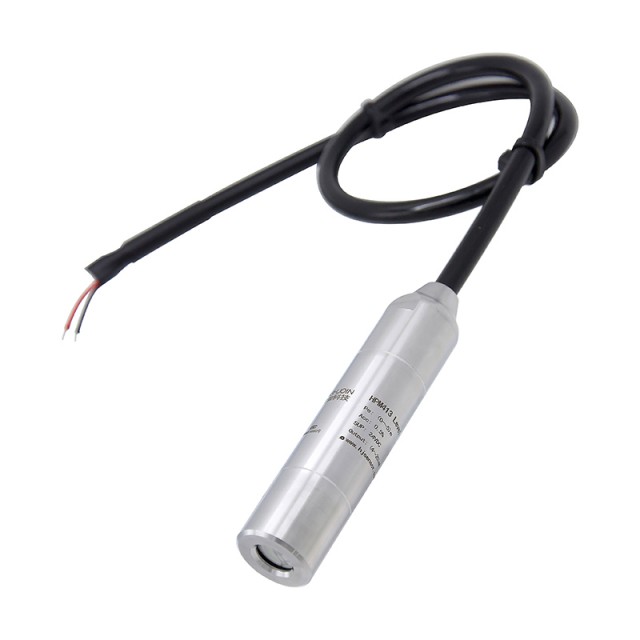

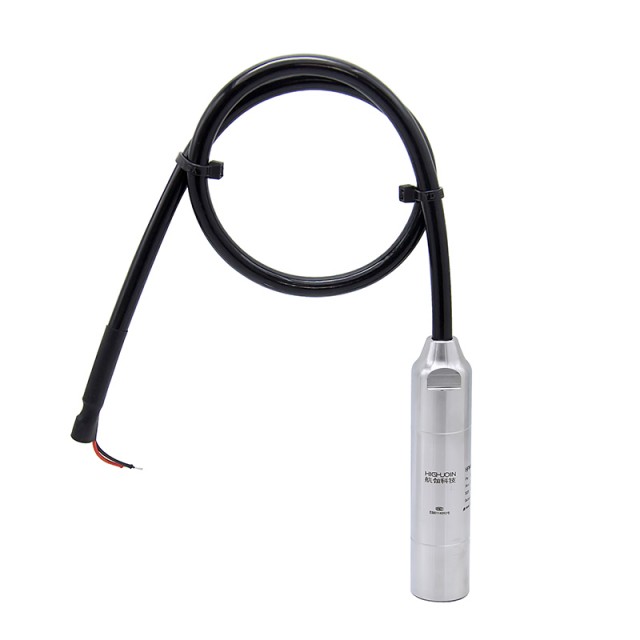

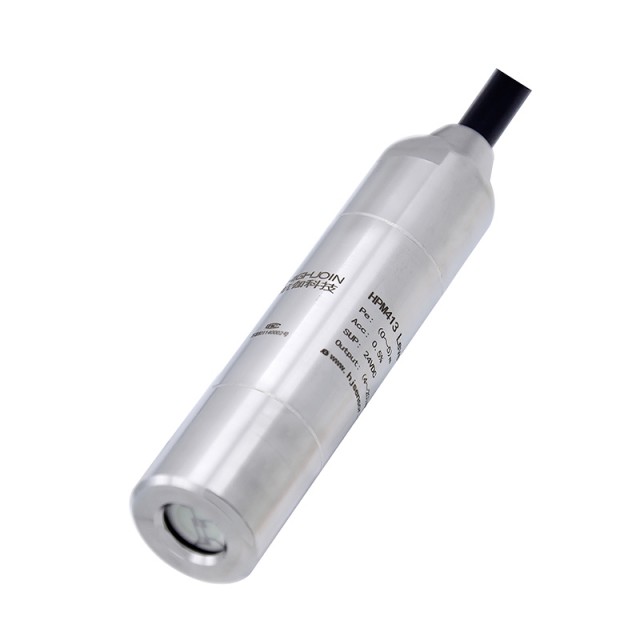

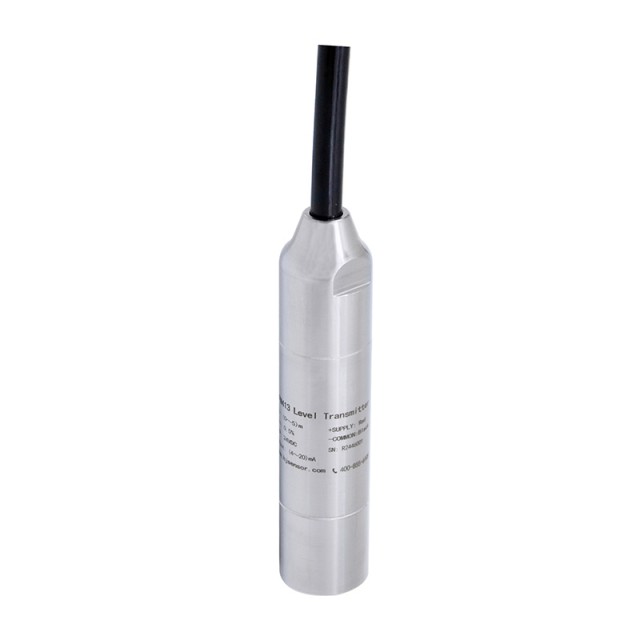

HPM413 0 ~ 200 м против коррозионного керамического датчика погружного передатчика уровня

HPM413 0 ~ 200 м против коррозионного керамического датчика погружного передатчика уровня

Диапазон давления: 0 ~ 200 мх₂O

Скачать таблицу:
HPM413 Submersible Pressure Transmitter - HIGHJOIN.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Обзор

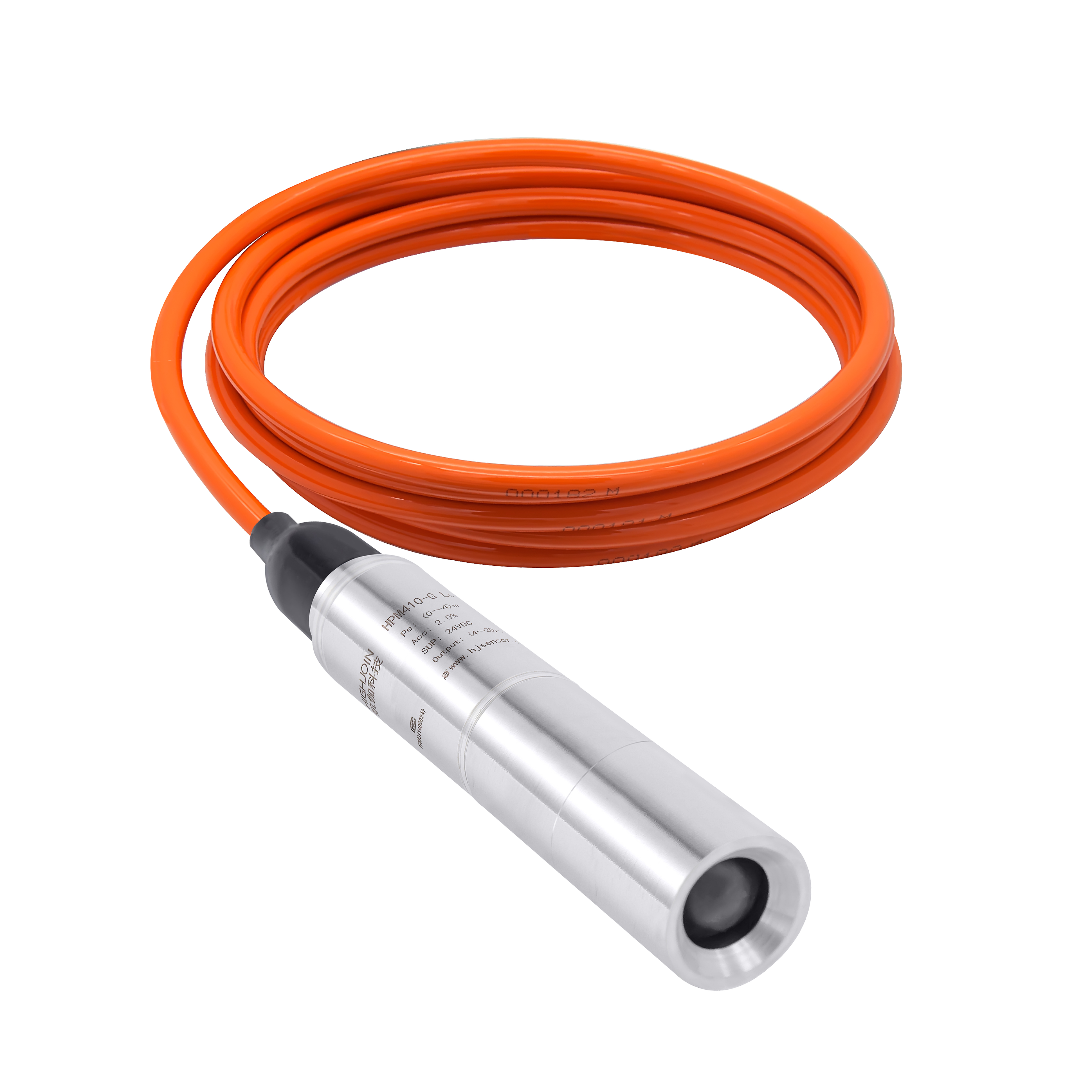

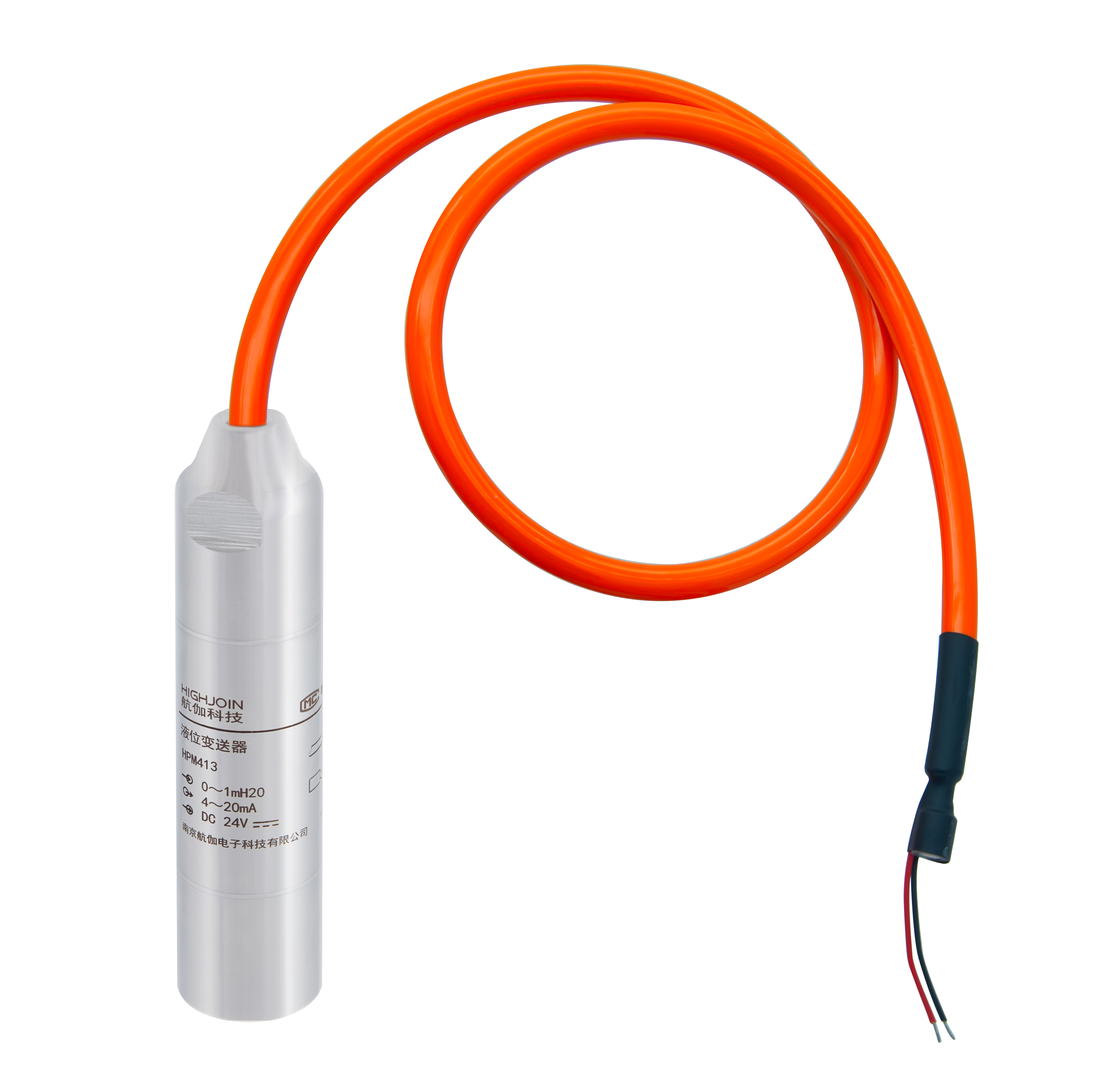

Передатчик уровня жидкости HPM413 является полностью запечатанной погружной структурой и использует антикоррозионный керамический пьезорезистентный датчик давления. Зонд, помещенный в измеренную среду, изготовлен из 316L или титанового сплава. Кабели изготовлены из PTFE или полиуретановых кабелей.

Этот продукт в основном используется в сточных водах, морской воде и других средах и всех измерениях высокого уровня жидкости. Оболочка этого продукта принимает полный процесс сварки, а соединения оболочки, проводов и других звеньев надежно запечатаны с несколькими конструкциями. Интерьер принимает полный процесс пожирания для обеспечения того, чтобы продукт имел длительный срок службы и широко используется в химической промышленности, обработке воды, охране окружающей среды, медицине, промышленном контроле процесса и многих других случаях.

Функции

Керамический (96% Al2O3) пьезорезистивный датчик
Дорогостоящая производительность
Диаметр 22 мм, подходит для установки 1-дюймовой трубы
Квази-флюш мембранная структура, антибанг
Антикоррозия, износ-резистан
Полный процесс сварки
Полный процесс горшка, содержащий полимерный сито для предотвращения конденсации
Несколько защитных и герметичных конструкций

Приложения

Городские сточные воды и промышленные сточные воды
Вязкие СМИ
Химическая промышленность
Водоочистная индустрия
Индустрия защиты окружающей среды
Промышленное управление процессом

Измеренный диапазон
Рейтинг (Давление датчика ， KPA*)	50	100		200	500	1000	2000
Мин диапазон (Давление датчика ， KPA)	20	60		120	250	500	1000
Перегрузка (KPA)	100	200		400	1000	1500	3500
*Блок измерения может быть преобразован в MH ₂O@4 ℃, INH ₂O@4 ℃, M, MM и т. Д. При использовании M, MM и т. Д. В качестве устройства, пожалуйста, дайте значение плотности среды.
Измерение среды			Различные жидкости, совместимые с контактными материалами
Выходной сигнал/источник питания (1)			4 ~ 20 мА _DC / VS = 10 ~ 30 В _ДК
Выходной сигнал/источник питания (2)			4 ~ 20 мА _DC+HART / VS = 12 ~ 32 V _DC
Выходной сигнал/источник питания (3)			0 ~ 5 В _{постоянного тока и т.} Д. _{/VS = 10 ~ 30 В.}
Выходной сигнал/источник питания (4)			Modbus-rtu /rs485 /vs = 3 ~ 8 В _{постоянного тока} или 10 ~ 30 _В.
Точность *Точность соответствует IEC 60770 (нелинейность, гистерезис, повторяемость)			± 0,5%FS (типично)
Характеристики нагрузки			4 ~ 20 мА _DC 2-Wire: R _L≤ (U-10) /0,02 Ом 4 ~ 20 мА _DC+HART 2-Wire: R _L≤ (U-12) /0,02 Ом Выход напряжения, 3-проводка: r _l> 10 кОм
Долгосрочная стабильность			± 0,25%FS/год
Температурный коэффициент нуля			≤ ± 0,04%FS/℃ (25 ~ 70 ℃, ссылка 25 ℃)
Температурный коэффициент полной масштаба			≤ ± 0,02%Fs/℃ (-10 ~ 70 ℃, ссылка 25 ℃)
Эксплуатационная температура			-20 ~ 80 ℃
Средняя температура			-20 ~ 80 ℃
Температура хранения			-20 ~ 80 ℃
Защитный класс			IP68
Защита короткого замыкания			Постоянный
Защита обратной полярности			Нет повреждений, схема не работает
Электромагнитный			совместимость в соответствии с EN 61326
Устойчивость к изоляции			> 100 МОм ， 500 В постоянного тока
Диэлектрическая прочность			Примените тестовое напряжение 500VAC 50 Гц, без сбоя или разбивки в течение 1 минуты.
