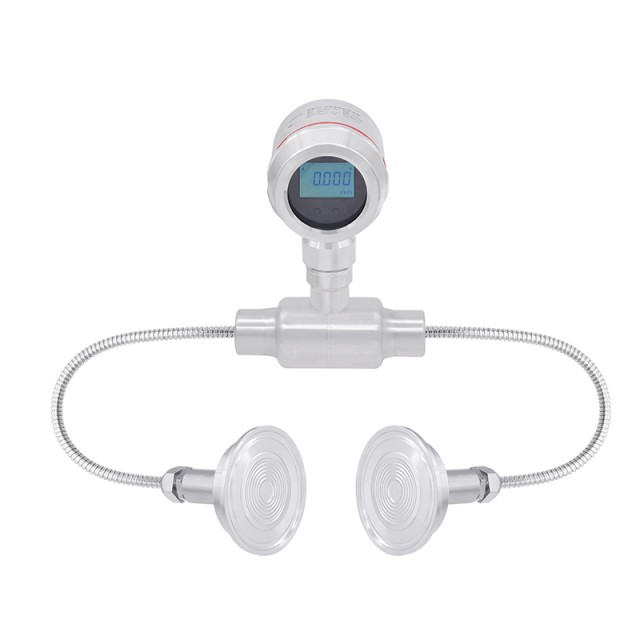

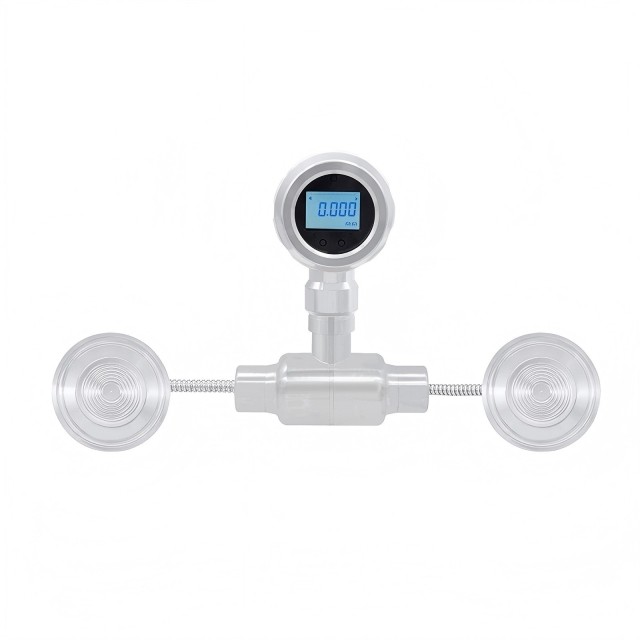

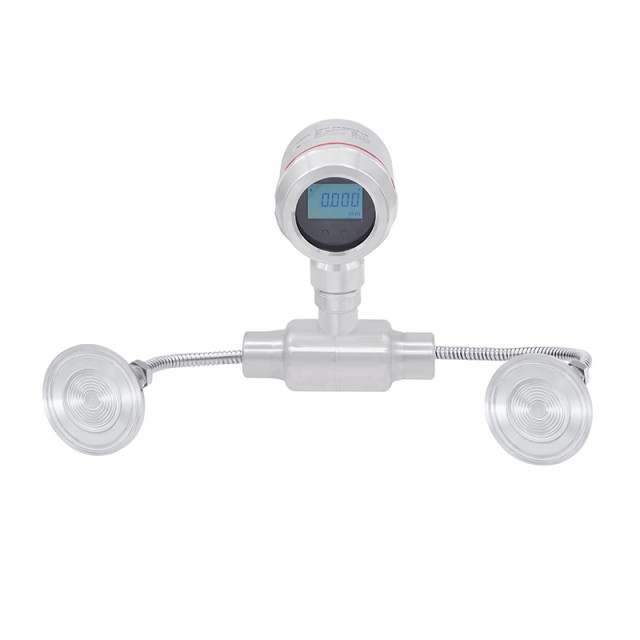

HPM785 Плоская диафрагма гигиеническая дифференциальная передатчик давления

HPM785 Плоская диафрагма гигиеническая дифференциальная передатчик давления

Точность: ± 0,5%FS (Std.) 0,2%FS (Opt.)

Дифференциальное давление: 0 ~ 10 кПа ... 1mpa

Выходной сигнал: 4 ～ 20madc; 4 ～ 20madc+Hart; Modbus-rtu/rs485

Скачать:
HPM785 Hygienic Differential Pressure Transmitter-Datasheet.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Передатчик датчика санитарного давления HPM785 предназначена для критических применений в продовольственной и фармацевтической промышленности, обеспечивая гигиену и безопасность благодаря ее надежным строительным и расширенным функциям. Вот краткий обзор его ключевых атрибутов:

Качество материала : изготовлено из высококачественной нержавеющей стали (304L, 316L), обеспечивая нетоктичность и безвредность.
Санитарная конструкция : общая сварная конструкция с плоской мембраной для прямого зондирования давления, облегчение простых очистков и стерилизации (CIP/SIP).
Чувствительный элемент : использует чип давления кремния для точного обнаружения сигнала давления.
Обработка сигнала : встроенная схема обработки преобразует сигналы датчиков в стандартные выходы тока, включая широкую компенсацию температурного диапазона посредством автоматического тестирования и регулировки сопротивления лазера.
Долговечность : подвергается строгим долгосрочным оценкам старения и стабильности, обеспечивая надежную эффективность.

Соответствие и удобство использования

Гигиенические стандарты : соответствует строгим санитарным требованиям, чтобы предотвратить загрязнение, с гладкими поверхностями и без мертвых углов, чтобы минимизировать накопление грязи.
Универсальные приложения : идеально подходит для измерения давления и уровня в различных секторах, включая:

Фармацевтические препараты
Еда и напитки (включая пивоварение, молоко, сок)

Параметры

Диапазон давления
Диапазон (дифференциальное давление)		0 ~ 10 кПа… 1mpa
Односторонняя перегрузка		16 МПа
Статическое давление		25 МПа
Отрицательное сопротивление давлению		-100 кпа
Измерение среды
Тип		Различные жидкости и газов, совместимые с контактными материалами
Выход/источник питания
Стандартный		2-провод: 4 ~ 20 мА / VS = 10 ~ 30 В
Стандартный		2-провод: 4 ~ 20 мА+hart / vs = 12 ~ 32V
Стандартный		4-провод: Modbus-Rtu / RS485 / VS = 12 ~ 30V
Производительность
Точность*		± 0,5%FS (типичный) @ 25 ℃ ± 0,25%FS (необязательно) @ 25 ℃
Долгосрочная стабильность		± 0,50%FS/год ≤100 кПа ± 0,25%FS/год ，> 100 кПа
(*Включает линейность, гистерезис и повторяемость)
Характеристики температуры дрейфа
Диапазон температуры компенсации		-10 ~ 70 ℃
Дрейф температуры с нулевой масштабами		± 0,3%FS/10 ℃ (в пределах диапазона температурной компенсации, ≤100 кПа) ± 0,3%FS/10 ℃ (в пределах диапазона компенсации температуры> 100 кПа)
Полный дрейф температуры		± 0,3%FS/10 ℃ (в пределах температурной компенсации)
Условия окружающей среды
Температурная диапазон	Средняя температура: -40 ~ 180 ℃ (комнатная температура силиконового масла) 0 ~ 320 ℃ (силиконовое масло высокой температуры) -10 ~ 170 ℃ (минеральное масло пищи и медицинского сорта) Температура окружающей среды: -20 ~ 80 ℃ Температура хранения: -10 ~ 80 ℃
Защитный класс	IP65, M12 × 1
Электрическая защита
Защита короткого замыкания	Постоянный
Защита обратной полярности	Без ущерба, неработающая схема
Электромагнитная совместимость	Соответствует EN 61326

Описание

Приложение

Функции

Параметры

Качество материала : изготовлено из высококачественной нержавеющей стали (304L, 316L), обеспечивая нетоктичность и безвредность.
Санитарная конструкция : общая сварная конструкция с плоской мембраной для прямого зондирования давления, облегчение простых очистков и стерилизации (CIP/SIP).
Чувствительный элемент : использует чип давления кремния для точного обнаружения сигнала давления.
Обработка сигнала : встроенная схема обработки преобразует сигналы датчиков в стандартные выходы тока, включая широкую компенсацию температурного диапазона посредством автоматического тестирования и регулировки сопротивления лазера.
Долговечность : подвергается строгим долгосрочным оценкам старения и стабильности, обеспечивая надежную эффективность.

Соответствие и удобство использования

Гигиенические стандарты : соответствует строгим санитарным требованиям, чтобы предотвратить загрязнение, с гладкими поверхностями и без мертвых углов, чтобы минимизировать накопление грязи.
Универсальные приложения : идеально подходит для измерения давления и уровня в различных секторах, включая:

Фармацевтические препараты
Еда и напитки (включая пивоварение, молоко, сок)

Приложение

Индустрия продуктов питания и напитков
Фармацевтическая промышленность
Измерение уровня жидкости
Измерение дифференциального давления в области управления промышленным процессом

Функции

◆ Структура промывки мембраны

◆ Общая структура нержавеющей стали

◆ Шероховатость поверхности может достигать RA0.4

◆ На месте отображение при выводе стандартного удаленного сигнала

◆ Поддержка CIP и SIP, высокая температурная сопротивление выше 150 ℃

◆ Различные соединения гигиенических процессов

Параметры

Диапазон давления
Диапазон (дифференциальное давление)		0 ~ 10 кПа… 1mpa
Односторонняя перегрузка		16 МПа
Статическое давление		25 МПа
Отрицательное сопротивление давлению		-100 кпа
Измерение среды
Тип		Различные жидкости и газов, совместимые с контактными материалами
Выход/источник питания
Стандартный		2-провод: 4 ~ 20 мА / VS = 10 ~ 30 В
Стандартный		2-провод: 4 ~ 20 мА+hart / vs = 12 ~ 32V
Стандартный		4-провод: Modbus-Rtu / RS485 / VS = 12 ~ 30V
Производительность
Точность*		± 0,5%FS (типичный) @ 25 ℃ ± 0,25%FS (необязательно) @ 25 ℃
Долгосрочная стабильность		± 0,50%FS/год ≤100 кПа ± 0,25%FS/год ，> 100 кПа
(*Включает линейность, гистерезис и повторяемость)
Характеристики температуры дрейфа
Диапазон температуры компенсации		-10 ~ 70 ℃
Дрейф температуры с нулевой масштабами		± 0,3%FS/10 ℃ (в пределах диапазона температурной компенсации, ≤100 кПа) ± 0,3%FS/10 ℃ (в пределах диапазона компенсации температуры> 100 кПа)
Полный дрейф температуры		± 0,3%FS/10 ℃ (в пределах температурной компенсации)
Условия окружающей среды
Температурная диапазон	Средняя температура: -40 ~ 180 ℃ (комнатная температура силиконового масла) 0 ~ 320 ℃ (силиконовое масло высокой температуры) -10 ~ 170 ℃ (минеральное масло пищи и медицинского сорта) Температура окружающей среды: -20 ~ 80 ℃ Температура хранения: -10 ~ 80 ℃
Защитный класс	IP65, M12 × 1
Электрическая защита
Защита короткого замыкания	Постоянный
Защита обратной полярности	Без ущерба, неработающая схема
Электромагнитная совместимость	Соответствует EN 61326
