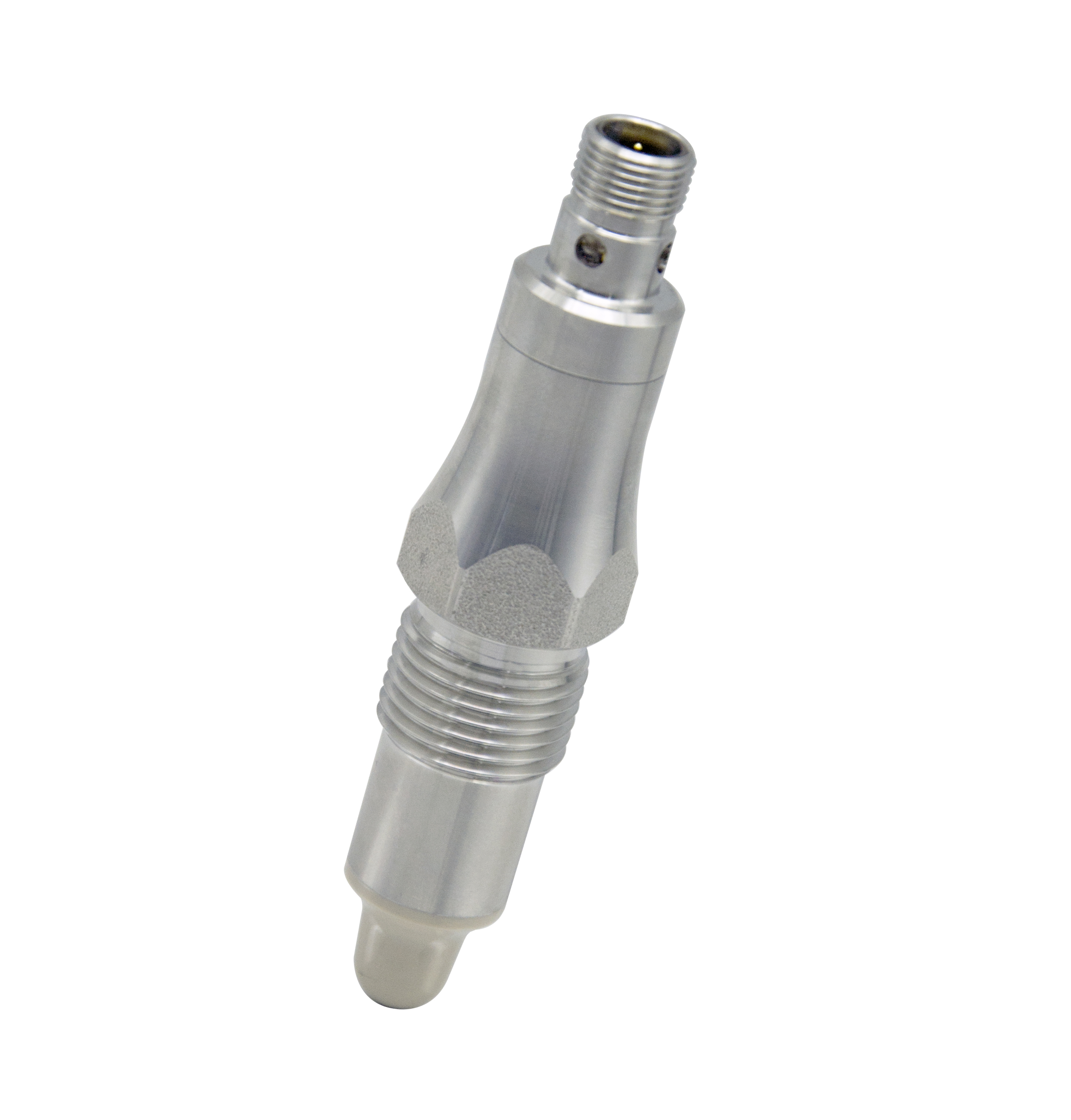

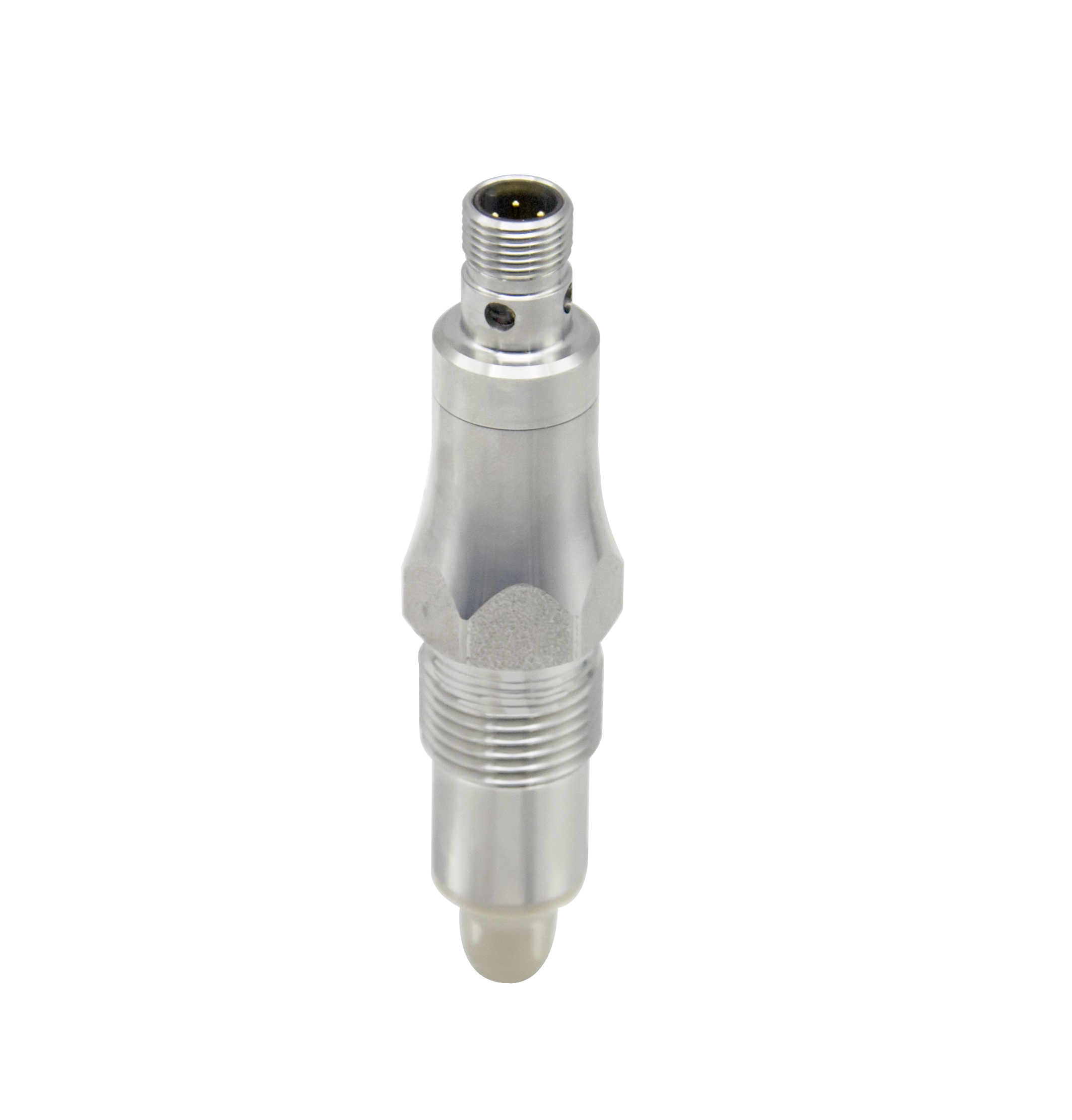

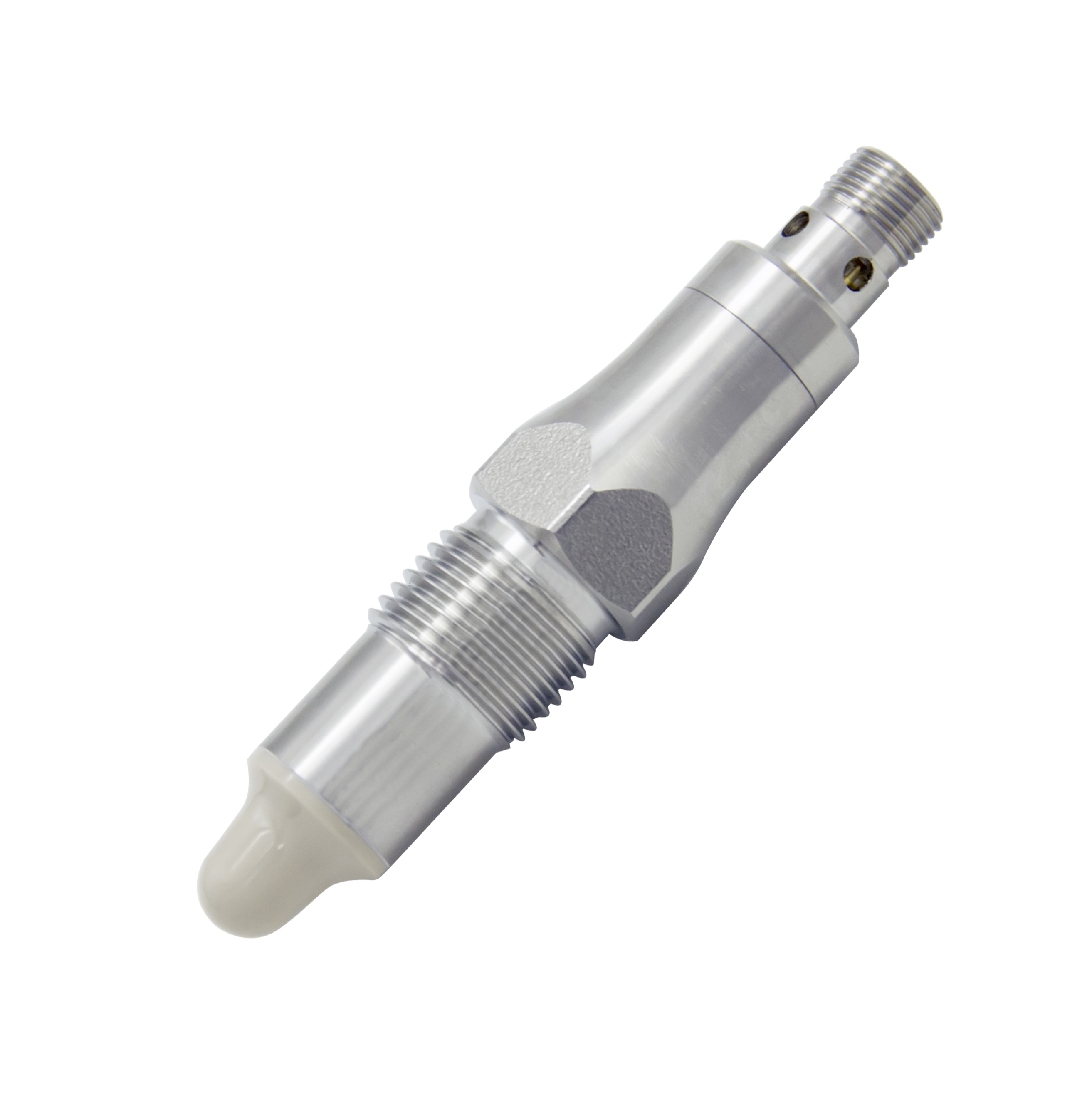

HWM11 Микроволновой переключатель уровня для жидкостей и твердых веществ

Скачать таблицу:
HWM11 Microwave level switch-Datasheet-V26.1.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Обзор

СВЧ-реле уровня определяет значение емкости на конце датчика и значение диэлектрической проницаемости среды посредством высокочастотного электрического поля. Поскольку значение диэлектрической проницаемости воздуха отличается от значения диэлектрической проницаемости среды, можно выделить два состояния: покрытое и непокрытое. В нормальных условиях индикатор не горит, указывая на то, что он не закрыт, а индикатор всегда горит, указывая на то, что он закрыт, и переключатель включен.

Этот продукт отличается компактной структурой, высокой устойчивостью к зависанию, хорошей стабильностью и широким применением носителей.

Функции

Не подвержен влиянию пены, может обнаруживать пену, а также может проникать в пену для обнаружения жидкости под пеной, стабильное обнаружение.
Можно использовать портативный оператор для установки порога срабатывания сигнализации на месте и просмотра измеренного значения.
Может эффективно обнаруживать клейкую проводящую суспензию, чистую воду, металлический порошок, пластиковый порошок, ультратонкий порошок и т. д.

Технические параметры

Общая производительность
Принцип измерения	частота развертки
Гистерезис измерения	±1 мм
Средние характеристики	DC≥1,5
Время ответа	0,2 с
Время демпфирования	0~5 с (настраиваемый)
Повторяемость	± 5 мм
Условия труда
Средняя Рабочая температура	-20~80℃(стандарт) Высокотемпературный тип до 235 ℃ (по индивидуальному заказу)
Рабочее давление	-0,1~ +10МПа
Процесс подключения
Тип установки	Стандартная установка; Обратная установка;
Шероховатость поверхности при контакте с жидкостью	Ra< 0,8 мкм
Смачиваемый материал	ПЭЭК +SS304 /316L
Монтажная резьба	G1/2' (М) или по индивидуальному заказу
Длина зонда (включая резьбу)	Только для стандартного типа: 50 мм, 100 мм, 150 мм, 200 мм, 250 мм.
Условия окружающей среды
Уровень защиты	IP67
Влажность	<98% относительной влажности, с конденсацией
Температура окружающей среды	Тип кабельной розетки: -25~70 ℃ Тип разъема M12: -40 ~ 85 ℃
Температура хранения	Тип кабельной розетки: -25~70 ℃ Тип разъема M12: -40 ~ 85 ℃
Выходной сигнал
Выходной сигнал	NPN, PNP, реле SPST
Падение выходного напряжения	PNP: 1,5 ± 0,5 В, Rload = 10 кОм NPN: 1,5 ± 0,5 В, Rload = 10 кОм
Выходной ток	20 мА (типичный); 150 мА (опционально)
Ток утечки	<100 мкА
Защита выхода от короткого замыкания	с
Электрическое соединение
Электрическое соединение	М12-4П, с соединительным кабелем 4х0,5мм2
Источник питания
Источник питания	12 ~ 30 В
Время запуска	<1 с
Ток питания (без нагрузки)	8 мА (типично); 40 мА (максимум)
Шероховатость смачиваемой поверхности	Ra< 0,8 мкм
Электрическое соединение	М12-4П
Выходной сигнал	NPN/PNP 1,5 ±0,5 В, Rload=10 кОм Реле SPST
Защита от обратной полярности	Да
Диэлектрическая прочность	500 В переменного тока
Заводская настройка по умолчанию
Время демпфирования	0 с
Параметр точки сигнализации AL1	250 (среда с низкой диэлектрической постоянной) 550 (среда на водной основе) 720 (проводящая суспензия) Выходной сигнал тревоги при ≥AL1
Измеренное значение PV	0~1000, после калибровки: 100: Зонд в воздухе 800: Зонд в водопроводной воде
Гистерезис сигнализации	25
Защита	Параметры не могут быть изменены до разблокировки.
