RTD температурные преобразователи против Термопары: выбор правильного датчика для вашего процесса

Измерение температуры является краеугольным камнем промышленных операций. От контроля химических реакций до обеспечения безопасности пищевых продуктов точный мониторинг температуры гарантирует, что процессы работают гладко, продукты соответствуют стандартам качества, а риски безопасности сводится к минимуму. Среди наиболее распространенных технологий температуры, датчики и термопары RTD (детектирование температуры сопротивления) и термопары выделяют их широкое использование в разных отраслях. Хотя оба служат одной и той же основной цели - измерения температуры - они значительно различаются с точки зрения проектирования, работы, характеристик производительности и идеальных применений. Понимание этих различий может иметь все значение в выборе правильного датчика для вашего процесса.

Понимание датчиков температуры RTD

Датчик температуры RTD измеряет температуру на основе принципа, согласно которому электрическое сопротивление определенных металлов предсказуемо изменяется с температурой. В большинстве промышленных RTD чувствительный элемент изготовлен из чистой платины, который предлагает стабильность, повторяемость и точность. Платиновые RTD, такие как хорошо известный тип PT100, обеспечивают сопротивление 100 Ом при 0 ° C, причем стандартизированное изменение сопротивления на степень температуры.

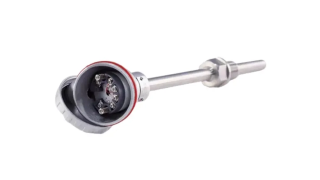

Элемент RTD часто заключается в защитных оболочках из нержавеющей стали или других устойчивых к коррозии материалов. Эти элементы подключены к преобразователю, который преобразует сигнал сопротивления в полезный электрический выход, часто аналоговый сигнал 4–20 мА для систем промышленного управления. Это обеспечивает бесшовную интеграцию в циклы управления процессом.

Ключевая сила RTD заключается в их точности и стабильности с течением времени. При минимальном дрейфе они могут предоставлять надежные измерения в течение многих лет, что делает их хорошо для применений, где постоянная точность имеет решающее значение.

Понимание термопалей

Термопары работают по другому принципу, используя эффект Seebeck. Это явление происходит, когда два разнородных металла соединяются на одном конце и подвергаются воздействию разницы температур между соединенным концевым (измерением соединения) и другими концами (эталонные соединения). Полученное напряжение, сгенерируемое, пропорционально разнице температур.

Термопары бывают разных типов, таких как тип K, J, T и E, каждый с конкретными температурными диапазонами и характеристиками. Они известны своими широкими диапазонами рабочих температур, с некоторыми способными измерять чрезвычайно высокие температуры, помимо того, что могут справиться с RTD. Они также являются бурными и быстро отвечающими, что делает их идеальными для динамичной или суровой среды.

В отличие от RTD, термопары требуют компенсации эталонного соединения и могут потребовать более частую калибровку из-за дрейфа с течением времени, особенно в высокотемпературных приложениях.

Сравнивая точность

Одним из наиболее важных различий между преобразователями температуры RTD и термопары является точность. RTD обычно предлагают более высокую точность, часто в пределах ± 0,1 ° C до ± 0,5 ° C в зависимости от конструкции и качества. Этот уровень точности заключается в том, почему RTD распространены в лабораториях, фармацевтическом производстве и в других отраслях высокоспецифической отрасли.

Термопары, хотя и менее точные, по -прежнему обеспечивают достаточную точность для многих промышленных потребностей. Их типичная точность находится в пределах ± 1 ° C до ± 2 ° C, но это может варьироваться в зависимости от типа, установки и частоты калибровки. Для процессов, где небольшие отклонения приемлемы, термопары остаются практическим выбором.

Время отклика и динамические условия

Термопары обычно имеют более быстрое время отклика, чем RTD, потому что их сенсорное соединение невелико и может быть подвергнуто непосредственно на среду. Это позволяет им захватывать быстрые изменения температуры в таких процессах, как мониторинг сгорания или измерение выхлопных газов турбины.

RTD, с их более надежной конструкцией, имеют тенденцию иметь немного медленное время отклика. Хотя они все еще могут реагировать достаточно быстро для большинства приложений, они могут быть не первым выбором в ситуациях, когда мгновенное измерение имеет решающее значение.

Долговечность и диапазон температуры

Когда дело доходит до экстремальных температур, термопары имеют явное преимущество. Определенные типы могут измерять температуру выше 1700 ° C, что делает их подходящими для металлической ковки, операций в печи и высокотемпературной химической обработки. RTD обычно работают до 600 ° C до 850 ° C, в зависимости от используемых материалов.

С точки зрения долговечности, термопары , как правило, более устойчивы к вибрации и механическому шоку, в то время как RTD более чувствительны и могут быть повреждены при грубой обработке. Тем не менее, RTD преуспевают в долгосрочной стабильности и устойчивости к дрейфу, особенно при более низких температурах.

Стабильность и долгосрочная надежность

В долгосрочной перспективе RTD поддерживают свою калибровку лучше, чем термопары. Дрейф в RTD является минимальным при работе в пределах их температурных ограничений, что означает, что они требуют менее частой перекалибровки. Это делает их экономически эффективными для приложений, где доступ к обслуживанию затруднен.

Термопары, с другой стороны, могут разлагаться со временем из -за окисления, загрязнения или изменений в металлических соединениях. В высокотемпературных средах дрейф может возникнуть быстро, требуя периодической перекалибровки или замены.

Соображения стоимости

Стоимость часто влияет на выбор датчика. Термопары, как правило, дешевле в покупке, особенно в основных формах. Они подходят для чувствительных к бюджету проектов, краткосрочных применений или сценариев, где датчики могут потребоваться частая замена из-за суровых условий.

RTD, с их точным производством и такими материалами, как Platinum, имеют тенденцию стоить дороже. Тем не менее, их длительный срок службы и сокращение требований к калибровке могут привести к снижению общих затрат на владение с течением времени.

Сценарии приложения

В мониторинге температуры резервуара воды RTD часто пользуются их стабильностью и точностью, обеспечивая последовательные показания для контроля процесса или мониторинга безопасности. На электростанциях выбор зависит от конкретного местоположения - RTD для точного мониторинга в контрольных помещениях и термопалерах для измерения экстремального тепла в турбинах.

Измерение температуры печей - это область, где термопары превосходят их способность выдерживать интенсивные тепло и быстрые изменения температуры. Мониторинг температуры пара может использовать обе технологии, причем RTD обеспечивают надежные показания для отслеживания эффективности системы и термопавли, обрабатывающих более переменные или экстремальные условия пара.

В дистилляционных колонках, где точные температурные градиенты жизненно важны для эффективного разделения компонентов, RTD часто являются предпочтительным выбором из -за их точности. Термопары могут использоваться в поддержке ролей, где необходимы более широкие температурные диапазоны или более быстрые ответы.

Интеграция с системами управления

Современные преобразователи температуры RTD часто выводят стандартизированные сигналы, такие как 4–20 мА, или цифровые протоколы, такие как HART, что облегчает их интеграцию в PLC, системы SCADA и распределенные системы управления. Термопары требуют кондиционирования сигнала и компенсации холодного соединения, которые можно обрабатывать специализированными передатчиками или модулями.

При оценке интеграции важно учитывать совместимость датчика с существующей инфраструктурой, а также необходимость в передатчиках, сложность проводки и стабильность сигнала в течение длинных прогонов кабеля.

Выбор правильного датчика для вашего процесса

Выбор между датчиком температуры RTD и термопарой сводится к сбалансированию точности, температурным диапазоном, времени отклика, долговечности и стоимости. Если ваш процесс требует высокой точности, долгосрочной стабильности и работает в пределах умеренных температурных диапазонов, RTD часто является лучшим вариантом. Если ваш процесс включает в себя очень высокие температуры, требует прочной или требующей быстрой реакции, термопару может быть более подходящей.

Также стоит рассмотреть общую стоимость жизненного цикла, включая цену покупки, интервалы калибровки, техническое обслуживание и ожидаемый срок службы. Во многих объектах комбинация обоих типов датчиков используется для удовлетворения разнообразных потребностей различных областей процесса.

Заключение

Каждый из RTD -датчиков и термопары имеют уникальные прочности, которые делают их подходящими для конкретной роли в измерении температуры промышленности. RTD предлагают превосходную точность и стабильность, что делает их идеальными для точных критических приложений. Термопары обеспечивают универсальность, долговечность и способность измерять экстремальные температуры, что делает их незаменимыми в более суровых условиях. Понимая возможности и ограничения каждой технологии, инженеры и менеджеры процессов могут принимать обоснованные решения, которые оптимизируют производительность, надежность и экономическую эффективность в их операциях. Правильный выбор не только обеспечивает точные данные о температуре, но и поддерживает более плавные процессы, лучшее качество продукции и большую безопасность работы.
