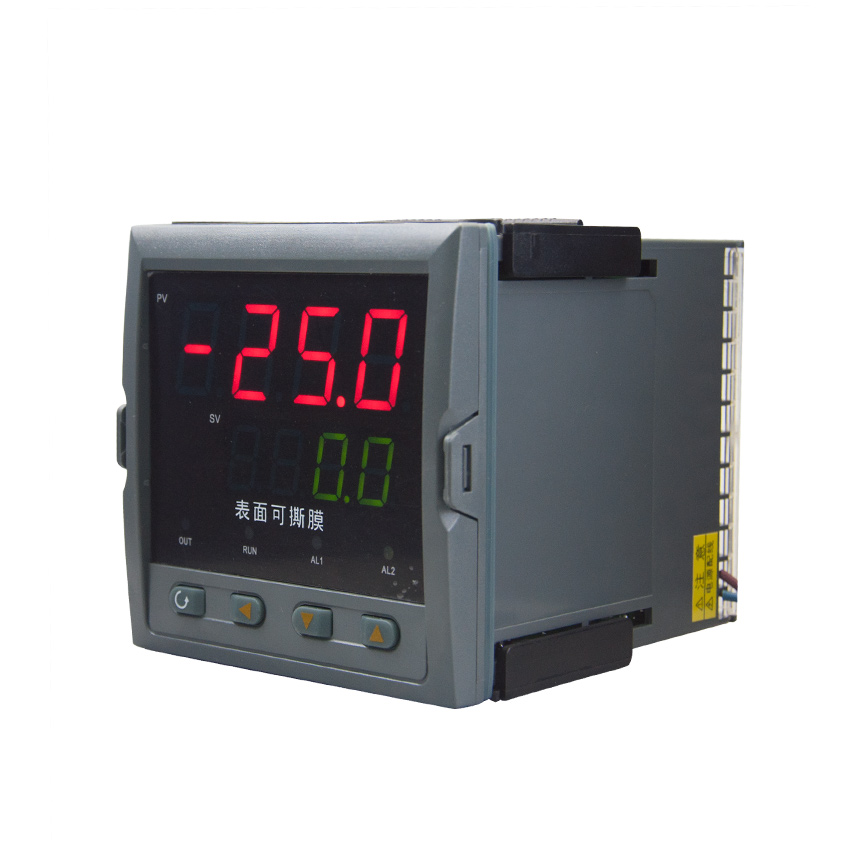

Как подключить датчик 4–20 мА к ПИД-регулятору

Промышленная автоматизация во многом зависит от точных аналоговых сигналов. Неправильное подключение технологического сигнала 4–20 мА может привести к возникновению мертвых контуров, нестабильному управлению процессом или повреждению модулей ввода-вывода. Эти сбои в конечном итоге приводят к дорогостоящим простоям в работе. Инженеры должны понимать, как взаимодействуют компоненты, чтобы поддерживать работоспособность систем. Подключение преобразователя к ПИД-регулятору (пропорционально-интегрально-дифференциальному) требует согласования конфигурации мощности преобразователя с возможностями аналогового входа контроллера. В полевых условиях вы часто встретите 2-, 3- или 4-проводные схемы. Каждый из них требует определенного подхода к подключению. Мы разработали это руководство, чтобы предоставить технически обоснованную пошаговую основу. Вы узнаете, как создать, масштабировать и устранять неполадки надежного контура. Мы также описываем критерии оценки оборудования для инженеров и техников. Следуя этим шагам, вы обеспечите оптимальную целостность сигнала в ваших промышленных сетях управления.

Ключевые выводы

• Определите источник питания. Наиболее важным шагом является определение того, обеспечивает ли ПИД-регулятор, преобразователь или внешний источник питания возбуждение 24 В постоянного тока.

• Конфигурации согласованных проводов: 2-проводные системы (с питанием по контуру) являются отраслевым стандартом из-за своей простоты, тогда как 4-проводные системы необходимы для устройств с высокой потребляемой мощностью.

• Проверка масштабирования контура: физическая проводка должна сочетаться с точным программным масштабированием (сопоставление 4 мА с нулевой точкой процесса и 20 мА с полным значением шкалы) в параметрах ПИД.

• Приоритизация изоляции. Выбор оборудования с изолированными входами предотвращает появление контуров заземления, которые являются основной причиной дрейфа сигнала в промышленных средах.

Оценка вашего оборудования: поиск и поглощение текущего цикла

Каждая успешная система управления начинается с тщательной оценки оборудования. Стандартная петля 4–20 мА требует трех жизненно важных компонентов. Вам нужен стабильный источник питания. Вам нужен передатчик для регулирования тока. Наконец, вам нужен приемник для интерпретации сигнала. ПИД-регулятор обычно действует как этот приемник. Понимание того, как эти элементы распределяют мощность, определяет всю вашу стратегию подключения. Мы должны классифицировать устройства как «источники» (обеспечивающие питание) и «получатели» (получающие питание).

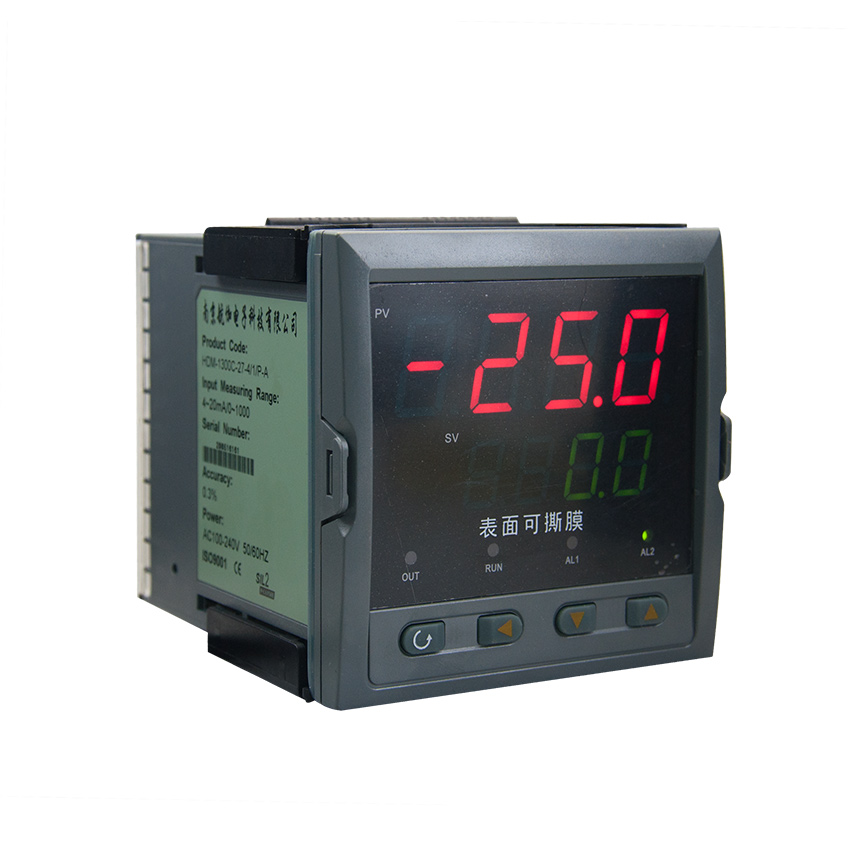

Возможности контроллера (приемник)

Сначала осмотрите модуль приемника. Вы должны проверить, имеет ли ПИД-регулятор температуры встроенный источник питания контура 24 В постоянного тока. Контроллер с внутренним питанием действует как источник питания. Он подает напряжение на датчик. И наоборот, многие базовые контроллеры действуют только как пассивные приемники. Они поглощают ток, но не обеспечивают напряжение возбуждения.

Это создает решающую точку принятия решения. Если в вашем контроллере отсутствует внутреннее возбуждение, вы не сможете просто подключить пассивный датчик. Вам необходимо приобрести внешний источник питания для DIN-рейки. Неспособность проверить эту деталь приводит к неприятным сценариям «мертвой петли» во время ввода в эксплуатацию.

Конфигурации передатчика (датчик)

Передатчики выпускаются в трех основных конфигурациях. Прежде чем зачищать провода, необходимо определить тип датчика.

• 2-проводные передатчики (с питанием от контура): эта конструкция потребляет мощность и передает сигнал по одним и тем же двум проводам. Он работает безупречно для большинства маломощных устройств. Обычно это можно увидеть на стандартном датчике температуры или датчике давления 4–20 мА.

• 3-проводные передатчики: эти устройства используют общее заземление как для питания, так и для возврата сигнала. Сегодня они встречаются реже. Инженеры часто избегают их, поскольку они по-прежнему подвержены проблемам с падением напряжения на больших расстояниях.

• 4-проводные передатчики (с автономным питанием): устройства с высоким энергопотреблением требуют такой настройки. Им нужны выделенные провода питания (например, 110 В переменного тока или 24 В постоянного тока), полностью отделенные от двух проводов аналогового сигнала. Магнитные расходомеры и газоанализаторы часто используют 4-проводные конфигурации.

Сравнительная таблица конфигураций оборудования

Выполнение подключения токовой петли 4–20 мА (пошаговое руководство)

Реальность реализации требует строгих протоколов безопасности. Всегда полностью обесточивайте систему перед подключением каких-либо проводов. Скачки переходного напряжения могут легко привести к перегоранию внутреннего предохранителя контроллера. Хуже того, они могут необратимо повредить аналого-цифровой преобразователь. Безопасность обеспечивает надежный запуск.

Подключение 2-проводного передатчика (с питанием от контроллера)

В этом сценарии предполагается, что ваш ПИД-регулятор обеспечивает возбуждение 24 В постоянного тока. Это самый чистый и распространенный метод установки.

1. Шаг 1. Найдите положительную (+) клемму возбуждения 24 В постоянного тока на вашем ПИД-регуляторе. Подключите провод от этой клеммы непосредственно к положительной (+) клемме вашего передатчика.

2. Шаг 2: Подсоедините провод к отрицательной (-) клемме передатчика. Проложите этот провод обратно к положительной (+) клемме аналогового входа (AI) на ПИД-регуляторе.

3. Шаг 3: Вы должны замкнуть цепь. Перемычкой или соедините отрицательную (-) клемму аналогового входа на ПИД-регуляторе с общим проводом/землей внутреннего источника питания контроллера.

Рекомендация: Всегда дважды проверяйте обозначения клемм в руководстве производителя. Аббревиатуры сильно различаются в зависимости от бренда.

Подключение к внешнему источнику питания

Если контроллеру не хватает внутреннего питания, необходимо подключить внешний блок 24 В постоянного тока. Это меняет путь проводки. Вы должны подключить все три устройства строго последовательно.

1. Проложите провод от внешнего источника питания (+) к передатчику (+).

2. Проложите провод от преобразователя (-) к аналоговому входу ПИД (+).

3. Проложите провод от аналогового входа ПИД (-) обратно к внешнему источнику питания (-).

Соблюдение строгих стандартов для проводки токовой петли 4–20 мА предотвращает головную боль в будущем. Поддерживайте экранированную витую пару на протяжении всего пути. Заземлите заземляющий провод (экран) только с одного конца. Замыкание экрана на обоих концах создает антенну с контуром заземления. Это приводит к попаданию электромагнитных помех непосредственно в ваш технологический сигнал.

Настройка и масштабирование параметров ПИД-регулятора

Физическая проводка — это только половина дела. Физический цикл остается совершенно бессмысленным без правильного программного масштабирования. Ваш ПИД-регулятор должен преобразовать необработанный аналоговый ток в читаемую переменную процесса (PV). Если вы пропустите этот этап, контроллер не сможет выполнить точные математические вычисления.

Выбор типа входа

Контроллеры часто имеют универсальные входы. Они могут принимать вольты, миллиамперы или прямые сигналы термопар. Вы должны убедиться, что физические переключатели контроллера соответствуют настройкам вашего программного обеспечения. Установите для обоих значение «Ток» (4–20 мА). Никогда не оставляйте для них значение «Напряжение» (0–10 В) или «Термопара». Подача напряжения 24 В постоянного тока через вход, настроенный для чувствительной термопары, мгновенно разрушит модуль.

Масштабирование диапазона (математика и логика)

Вы сопоставляете электрический сигнал с реальными инженерными единицами с помощью двух основных параметров.

• Низкая шкала (4 мА): определяет абсолютное минимальное значение процесса. Если ваш датчик давления показывает давление от 0 до 100 фунтов на квадратный дюйм, назначьте 4 мА равным 0 фунтов на квадратный дюйм. Для монитора морозильной камеры ток 4 мА может соответствовать -50°C.

• Верхняя шкала (20 мА): соответствует максимальному значению процесса. Используя предыдущие примеры, 20 мА соответствует 100 фунтам на квадратный дюйм или 150 °C. Контроллер идеально экстраполирует все значения между ними.

• Логика обрыва датчика. Токовые петли обеспечивают огромное преимущество в области безопасности, называемое «живым нулем». 0 мА указывает на физический сбой, а не на нулевое показание. Настройте поведение контроллера для сигналов, падающих ниже 3,8 мА. Это условие должно вызвать немедленную тревогу. Он должен безопасно отключить управляющий выход, чтобы предотвратить выход процесса из-под контроля.

Распространенная ошибка: забывают сопоставить верхнюю шкалу контроллера с калиброванным диапазоном передатчика. Если датчик достигает максимальной температуры 500°C, а ФИД ожидает 1000°C, каждое показание будет отображать ровно половину реальности.

Критерии оценки оборудования: выбор правильных компонентов

Инженеры постоянно сталкиваются с циклами обновлений. При замене или обновлении компонентов контура вам необходима надежная структура на этапе принятия решений. Оценивайте новое оборудование исключительно на основе надежности и простоты интеграции. Не полагайтесь исключительно на знакомые торговые марки.

Гальваническая развязка

Всегда проверяйте, изолированы ли аналоговые входы ПИД от основного источника питания и цифровых выходов. Гальваническая развязка действует как невидимый брандмауэр для электричества. Неизолированные входы остаются весьма уязвимыми. Для безопасной работы на шумных предприятиях им требуются дорогие внешние изоляторы сигналов. Потратив немного больше на изолированный контроллер, вы сэкономите часы на устранении неполадок в дальнейшем.

Входное сопротивление (напряжение нагрузки)

Каждое устройство в последовательном контуре слегка сопротивляется току. Это сопротивление создает падение напряжения. Вы должны убедиться, что общее сопротивление контура не превышает максимальную мощность преобразователя. Рассчитайте общее сопротивление провода плюс внутренний резистор ПИД-регулятора (обычно 250 Ом). Стандартный источник питания 24 В постоянного тока без особых усилий выдерживает сопротивление от 600 до 1000 Ом. Если вы подключите несколько дисплеев последовательно, вы можете достичь этого предела. Превышение этого значения приводит к искусственному ограничению сигнала ниже 20 мА.

Форм-фактор и модульность

Оцените свои будущие потребности в расширении. Определите, поддерживает ли контроллер карты ввода-вывода plug-and-play. Контроллеры с фиксированным входом идеально подходят для автономных машин. Однако масштабируемые производственные линии выигрывают от модульной базы. Вы можете вставить новую карту аналогового входа в модульную стойку за считанные секунды. Это не позволяет вам выдирать весь мозг машины только для того, чтобы добавить один датчик.

Устранение распространенных ошибок реализации

Даже идеальные проекты сталкиваются с реальностью. Диагностика, основанная на опыте, отличает средних технических специалистов от великих. Вы должны логически отследить неисправность, когда ПИД-регулятор считывает системную ошибку или неточную переменную процесса. Никогда не угадывайте. Все измеряйте систематически.

Ошибка 0 мА/разомкнутого контура

Значение 0 мА означает, что электричество полностью прекратилось. Контроллер, скорее всего, выдаст сигнал тревоги «Обрыв датчика» или «Разомкнутый контур».

• Причины: Возможно, у вас оборван провод в кабелепроводе. Возможно, у вас перегорел внутренний предохранитель контроллера. Возможно, кто-то подключил шлейф с обратной полярностью.

• Решение: возьмите цифровой мультиметр (DMM). Установите его для измерения постоянного тока (мА). Разорвите шлейф на любом клеммном блоке. Подключите щупы счетчика последовательно к цепи. Если ваш измеритель показывает 4–20 мА, а контроллер показывает ноль, вход контроллера отключен. Если мультиметр показывает 0 мА, сначала проверьте напряжение источника питания. Далее проверьте полярность.

Хитрость с резистором 250 Ом

Иногда вы наследуете устаревшее оборудование. Многие старые контроллеры допускают входное напряжение только 1–5 В постоянного тока. У них нет специальной настройки 4–20 мА. Вам не нужно их выбрасывать. Вы можете использовать простой прецизионный резистор сопротивлением 250 Ом. Поместите этот резистор непосредственно между положительными и отрицательными клеммами аналогового входа. Закон Ома объясняет магию: Напряжение = Ток x Сопротивление (V = I x R). Сигнал 4 мА (0,004 А), умноженный на 250 Ом, равен 1 Вольту. Сигнал 20 мА (0,020 А) равен 5 Вольтам. Контроллер прекрасно считывает токовую петлю как сигнал 1-5 В постоянного тока.

Дрейф сигнала/контуры заземления

В промышленных системах контуры заземления действуют как паразитические призраки. Они возникают, когда цепь находит несколько путей к земле. Различные точки заземления имеют немного разные потенциалы напряжения. Это вызывает паразитный ток через ваш сигнальный экран.

Вы определите контуры заземления по их признакам. Показания вашей температуры будут медленно повышаться и понижаться без всякой причины. Измерения будут выглядеть неустойчивыми или зашумленными. Решение требует проверки одноточечного заземления. Отсоедините экранированный провод от конца датчика. Оставьте его подключенным только к заземлению панели шкафа контроллера. Если проблема не устранена, установите специальный изолятор сигнала на DIN-рейку. Это физически нарушает электрическую непрерывность при передаче данных магнитным или оптическим способом.

Заключение

Подключение преобразователя 4–20 мА к ПИД-регулятору определяет общую стабильность вашего автоматизированного процесса. Овладение этими конфигурациями проводки предотвращает катастрофические сбои системы. Вы защищаете ценные активы, соблюдая ограничения по напряжению и изоляционные барьеры. Всегда проверяйте документацию на компоненты на предмет конкретных обозначений клемм. Перед подачей питания убедитесь в правильной архитектуре контура. Определите, соответствует ли 2-проводная или 4-проводная схема вашей конкретной нагрузке. Наконец, выполните тест моделирования низкого/высокого тока с использованием калибратора контура. Тестирование сигналов перед включением управления процессом в реальном времени гарантирует безопасную, точную и быстродействующую среду автоматизации.

Часто задаваемые вопросы

Вопрос: Могу ли я подключить несколько ПИД-регуляторов к одному преобразователю 4–20 мА?

О: Да, этого можно добиться, подключив аналоговые входы контроллеров последовательно. Однако необходимо рассчитать общее сопротивление контура. Убедитесь, что суммарное входное сопротивление не превышает мощность передатчика. Чрезмерное падение напряжения испортит верхние показания.

Вопрос: Что произойдет, если я подключу контур 4–20 мА наоборот (обратную полярность)?

О: Большинство современных промышленных передатчиков имеют встроенную защиту от обратной полярности. Они просто не включатся. Дыма не появится, но контур будет показывать на контроллере ровно 0 мА. Переворот проводов в правильную ориентацию обычно мгновенно восстанавливает нормальную работу.

Вопрос: Зачем использовать для датчика температуры сигнал 4–20 мА вместо 0–10 В?

Ответ: Токовые петли остаются очень невосприимчивыми к окружающему электрическому шуму. Они не страдают от ухудшения сигнала при длинных кабелях, как это происходит при перепадах напряжения. Кроме того, они обеспечивают «живой ноль» при токе 4 мА. Это мгновенно указывает на обрыв провода или неисправность датчика, когда сигнал падает до 0 мА.
