HART и Modbus RS485 для датчиков температуры

Модернизация аппаратуры технологического процесса требует тщательного балансирования. Вы должны преодолевать ограничения устаревшей инфраструктуры, одновременно удовлетворяя растущий спрос на более богатые цифровые данные. Предприятиям часто приходится с трудом модернизировать устаревшие системы. Они хотят избежать огромных капитальных затрат. Выбор правильного протокола связи решает эту важную проблему. Двумя доминирующими протоколами для промышленных полевых устройств являются HART (удаленный датчик с адресной автомагистралью) и Modbus RTU через RS485.

Выбор победившего протокола зависит не только от скорости передачи данных. Это в значительной степени определяет топологию вашей физической проводки. Он определяет ваши первоначальные расходы на интеграцию. Он определяет вашу долгосрочную стратегию обслуживания. Вы стоите перед жестким выбором между аналоговой надежностью и цифровой плотностью. Оценка HART и Modbus RS485 для датчиков температуры требует глубокого понимания физической схемы вашего предприятия.

В этом подробном руководстве подробно описаны основные технические и финансовые критерии. Мы изучаем системные требования и препятствия интеграции. В результате вы сможете с уверенностью выбрать правильный стандарт связи для следующей модернизации вашего прибора.

Ключевые выводы

• Инфраструктура определяет решение: HART позволяет предприятиям накладывать цифровую диагностику на существующую аналоговую проводку 4–20 мА, экономя огромные затраты на замену кабелей в существующих проектах.

• Топология требует масштабируемости: Modbus RS485 позволяет создавать многоточечные сети последовательно, значительно сокращая длину кабелей для многоточечного мониторинга температуры (например, резервуарных парков, силосов).

• Скорость и надежность: Modbus предлагает опрос данных практически в реальном времени, тогда как HART ограничен 1–2 цифровыми обновлениями в секунду.

• Реалии интеграции: Modbus требует пристального внимания к реалиям физического уровня (согласующие резисторы, заземление), тогда как HART требует совместимых плат аналогового ввода DCS/PLC для разблокировки цифровых данных.

Архитектурная основа: как эти протоколы обрабатывают данные о температуре

Понимание того, как эти протоколы передают данные, закладывает основу для вашего выбора. Они подходят к передаче сигнала совершенно по-разному. Знание этих механизмов поможет вам избежать дорогостоящих ошибок в спецификациях.

Подход HART (гибридный аналого-цифровой): Протокол HART использует хорошо зарекомендовавший себя гибридный аналогово-цифровой метод. Он использует частотную манипуляцию (FSK) на основе стандарта Bell 202. Этот метод накладывает цифровой синусоидальный сигнал низкого уровня на стандартный аналоговый контур 4–20 мА. Основной чертой здесь является поддержание аналоговой надежности двухточечного соединения. Сигнал 4–20 мА остается основной переменной управления. Между тем, наложение FSK предоставляет вторичные переменные данные. Сюда входят температура окружающей среды датчика, пределы калибровки и критический диагностический статус. Цифровой сигнал усредняется до нуля, поэтому он никогда не нарушает показания аналогового тока.

Подход Modbus RS485 (чистая цифровая технология): И наоборот, Modbus RS485 работает как чисто цифровая сеть. Он использует строгую последовательную архитектуру «главный/подчиненный» на дифференциальном физическом уровне. Этот подход полностью исключает аналоговый сигнал. Главный контроллер последовательно отправляет запросы подчиненным устройствам. Подчиненные устройства отвечают только при прямом запросе. Этот метод передает первичные переменные, вторичные переменные и диагностику в виде чисто цифровых целочисленных регистров или регистров с плавающей запятой. Дифференциальная передача сигналов использует разницу напряжений по двум проводам для представления двоичных данных. Это обеспечивает превосходную устойчивость к электрическим помехам в суровых заводских условиях.

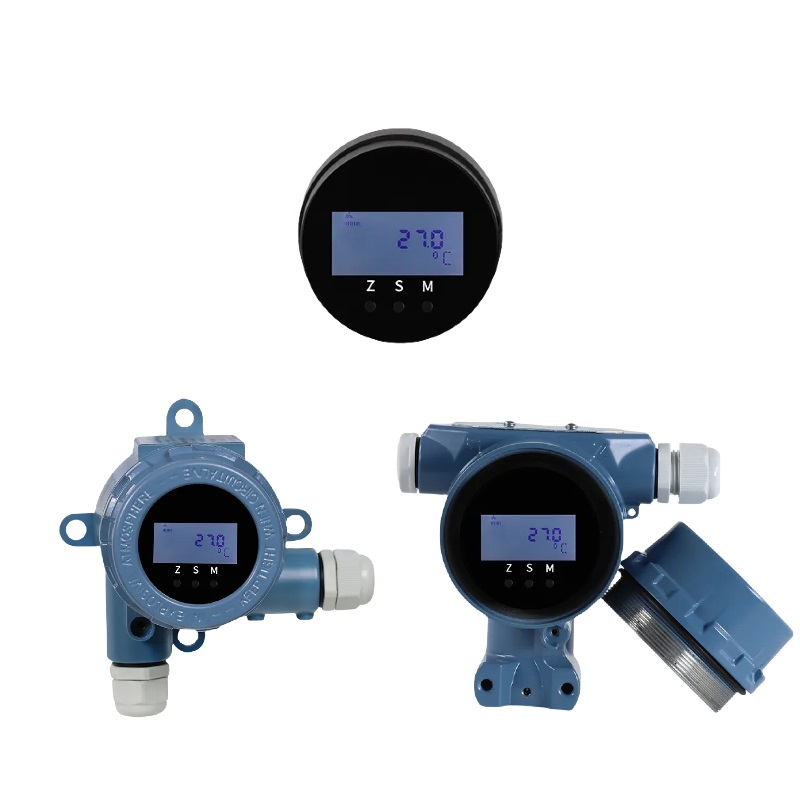

Оценка датчика температуры HART: когда указывать

Когда следует выбирать датчик температуры HART ? Основной движущей силой бизнеса является максимизация окупаемости инвестиций в существующую инфраструктуру. Это делает его бесспорным лидером в области применения уже существующих объектов и модернизации предприятий.

Основные преимущества:

• Отсутствие необходимости в перемонтаже проводов. Вы можете эффективно использовать существующие кабели витой пары. Устаревшие аналоговые устройства уже используют эти медные провода. Вы избавляетесь от огромных трудозатрат на прокладку нового трубопровода.

• Безопасный аналог: случаются аппаратные сбои. Если цифровой сигнал пропадает, вы не теряете контроль. Первичный контур управления 4–20 мА остается активным. ПЛК или РСУ остаются надежными для безопасного выполнения процесса.

• Стандартизированный ввод в эксплуатацию: отрасль повсеместно приняла этот стандарт несколько десятилетий назад. Выездные специалисты легко выполняют калибровку и устранение неполадок. Они используют стандартные портативные коммуникаторы, такие как Emerson Trex. Требования к обучению остаются крайне низкими.

Ограничения реализации:

1. Медленная скорость опроса: протокол обновляется в цифровом виде медленно. Ожидайте одно или два цифровых обновления в секунду. Он по-прежнему совершенно непригоден для высокодинамичных процессов, требующих времени реакции управления менее секунды.

2. Ограничения многоточечной сети: вы можете настроить до 15 или 63 многоточечных устройств в зависимости от версии протокола. Однако при этом аналоговый сигнал будет иметь фиксированное значение 4 мА. Это сводит на нет его гибридное преимущество. Это также приводит к очень низкой скорости сети, поскольку ведущему устройству приходится опрашивать каждое устройство индивидуально на низких скоростях передачи данных.

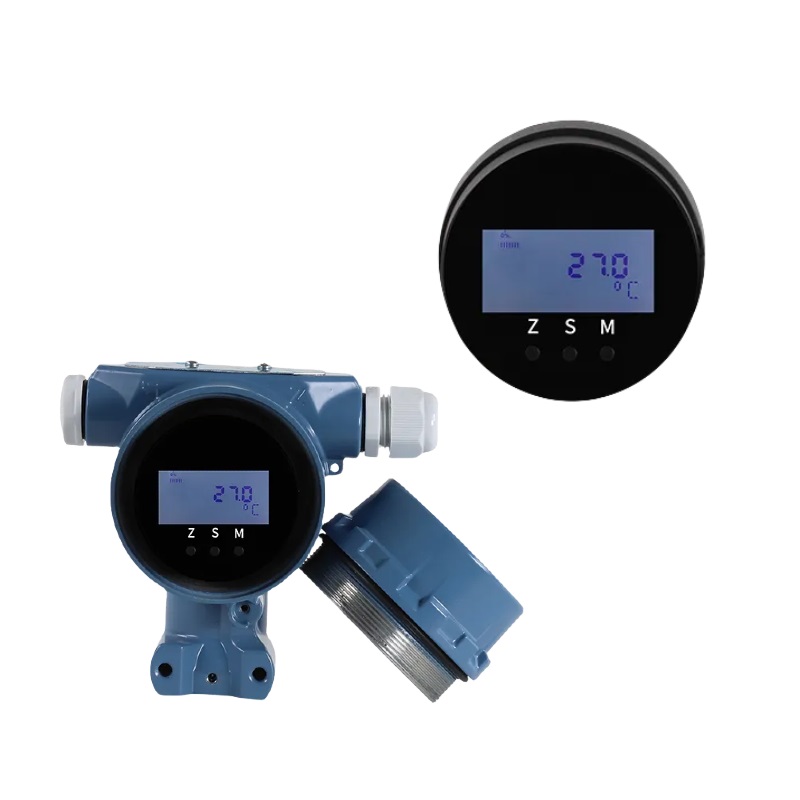

Оценка датчика температуры Modbus RS485: когда указывать

Здесь кардинально меняется ваш основной движущий фактор бизнеса. Вы указываете преобразователь температуры Modbus RS485 для установки датчиков с высокой плотностью размещения. Он доминирует в новых проектах, требующих высокоскоростного сбора данных на огромных физических территориях.

Основные преимущества:

• Эффективность кабельной разводки: используется настоящая шлейфовая топология. К одному сегменту сети можно подключить до 32 передатчиков. Это существенно снижает затраты на проволоку. Это сводит к минимуму размер кабелепровода. Это также радикально снижает требования к дорогостоящим картам ввода-вывода на главном контроллере.

• Скорость передачи данных: система поддерживает значительно более высокие скорости передачи данных. Скорость обычно варьируется от 9600 до 115200 бит/с. Это позволяет быстро, практически в реальном времени, опрашивать десятки температурных точек.

• Прямая цифровая интеграция: современные SCADA, RTU и периферийные шлюзы легко принимают цифровые данные. Вы полностью отпадаете необходимость в специализированных аналого-цифровых преобразователях. Это оптимизирует вашу архитектуру автоматизации.

Ограничения реализации:

1. Нюансы проводки. Физический уровень требует точного проектирования. Для этого требуются специальные экранированные витые пары с характеристическим сопротивлением. На обоих концах шины необходимо установить согласующие резисторы сопротивлением 120 Ом, чтобы предотвратить отражение сигнала.

2. Распределение мощности. Реализации обычно требуют 4-проводной схемы. Для питания прибора вам понадобятся два выделенных провода. Вам нужны еще два для сигналов связи. Существуют специализированные двухпроводные модули питания через данные, но они менее распространены и стоят дороже.

Матрица личных решений: 4 финансовых критерия и критерия эффективности

Оценка этих протоколов требует детального анализа капитальных затрат и сложности интеграции. Мы должны проанализировать, как они работают на протяжении всего жизненного цикла.

Затраты на кабели и оборудование

Первоначальная компоновка аппаратного обеспечения представляет собой наибольшее расхождение между двумя стандартами. HART требует высоких затрат на узел для новых установок. Вам необходимо протянуть отдельные кабели для каждого отдельного устройства обратно в шкаф управления. Вам также потребуются выделенные дорогостоящие аналоговые входы на панели управления. Modbus RS485 обеспечивает удивительно низкую стоимость узла для новых установок. Вы используете общую архитектуру шины. Вы проводите один кабель от панели к первому устройству, затем переходите к следующему. Для этого требуется только один цифровой шлюз или последовательный порт на контроллере.

Сложность интеграции ПЛК/РСУ

Требования интеграции сильно влияют на рабочее время инженеров. Для интеграции HART требуются специальные модули ввода-вывода для чтения наложенных цифровых данных. Эти специализированные аналоговые модули имеют более высокую цену по сравнению со стандартными входами. Modbus RS485 позволяет избежать дополнительных затрат на оборудование. Большинство современных ПЛК и RTU изначально поддерживают этот протокол через встроенный порт RS485. Тем не менее, стоимость оборудования заменяется временем разработки программного обеспечения. Инженеры по автоматизации должны выполнять сопоставление регистров вручную. Они должны согласовать адреса памяти, битовые шкалы и порядок байтов с плавающей запятой.

Помехоустойчивость и целостность сигнала

Электрический шум вредит промышленной среде. База стандартного датчика температуры 4–20 мА по своей природе обладает высокой устойчивостью к электромагнитным и радиочастотным помехам. Сигнал, основанный на токе, игнорирует большую часть шума напряжения. Цифровой сигнал FSK остается устойчивым в типичных установках. Однако он становится чувствительным к высокой емкости при очень длинных кабелях. Modbus RS485 обеспечивает превосходное подавление синфазных помех благодаря использованию дифференциального подхода к передаче сигналов. Несмотря на эту прочную физическую основу, она требует строгого соблюдения правил заземления. Плохо заземленный экранирующий провод действует как антенна, разрушая цифровую связь.

Техническое обслуживание и устранение неполадок

Стратегии долгосрочного обслуживания существенно различаются. HART обеспечивает превосходную изоляцию неисправностей. Технические специалисты получают выгоду от двухточечной архитектуры. Один неисправный узел или обрезанный кабель влияет только на один конкретный шлейф. В остальном завод работает в обычном режиме. Modbus RS485 является общей средой связи. Одно короткое замыкание, затопление корпуса датчика или плохое оконцевание шины могут привести к выходу из строя всего сегмента сети. Вы мгновенно теряете видимость всех подключенных датчиков температуры. Это требует тщательного проектирования физического уровня и стратегической сегментации сети.

Таблица: Сравнение технических и эксплуатационных протоколов

Риски развертывания и реалии полевого проектирования

Полевой инжиниринг всегда выявляет скрытые проблемы, не замеченные в спецификациях. Мы должны устранить распространенные ошибки, прежде чем они сорвут ваш проект автоматизации.

Подводные камни Modbus RS485: Инженеры часто сталкиваются с неприятными проблемами физического уровня. Петли заземления, отсутствие согласующих резисторов и перепутанная полярность обычно вызывают периодические пропадания связи. Вы должны уделять приоритетное внимание сетевой изоляции в промышленных средах. Использование оптоизолированных повторителей помогает защитить основной ПЛК от скачков напряжения в полевых условиях. Заземление экрана остается распространенной ошибкой. Экран кабеля необходимо заземлить только с одного конца. Заземление обоих концов создает массивный контур заземления. Более того, прокладка кабелей связи рядом с шумными преобразователями частоты приведет к повреждению пакетов цифровых данных.

Подводные камни HART: Этот протокол предъявляет уникальные электрические требования. Для распространения сигнала FSK необходимо соблюдать строгие требования к сопротивлению контура. Стандарт требует минимум 250 Ом сопротивления в контуре для успешной связи. Другой серьезный риск связан со старыми устаревшими системами управления. Некоторые устаревшие карты ввода-вывода полностью фильтруют сигнал FSK. Они рассматривают высокочастотный импульс как электрический шум и очищают его. Это лишает ваши диагностические данные. Это вынуждает технических специалистов использовать локальные портативные коммуникаторы в полевых условиях вместо использования централизованного программного обеспечения для управления активами.

Привязка к поставщику или открытые стандарты: оба метода связи функционируют как открытые протоколы. Их может реализовать каждый. Однако собственные файлы описания устройства (DD) в экосистеме HART иногда могут усложнять интеграцию. У вас могут возникнуть проблемы с подключением определенных датчиков к стороннему программному обеспечению для управления активами без точных файлов версии прошивки. Modbus позволяет избежать этой специфической проблемы с программным обеспечением, строго полагаясь на открытые карты регистров. Вам просто нужно руководство производителя для декодирования целых чисел. Он предоставляет необработанные данные, не требуя сложных программных согласований.

Заключение: сформулируйте свой короткий список

Выбор идеальной стратегии коммуникации между приборами во многом влияет на эффективность вашей работы. Давайте рассмотрим сводную логику, которая поможет вам составить окончательную спецификацию.

Выбирайте гибридное аналого-цифровое устройство, если вы активно заменяете устаревшее оборудование. Это имеет полный финансовый смысл, если вы в значительной степени полагаетесь на существующую медную инфраструктуру 4–20 мА. Это также работает лучше всего, когда вы отдаете предпочтение надежности отдельных контуров выше скорости передачи данных. Один обрыв провода не должен ослепить весь реактор.

Если вы строите новый объект с нуля, выберите чисто цифровое устройство RS485. Он особенно эффективен при мониторинге нескольких точек в тесном физическом кластере. Прекрасными примерами могут служить многоточечное профилирование реактора и мониторинг резервуарного парка. Укажите этот протокол, если вам нужна экономичная цифровая интеграция и высокая скорость опроса.

Последующие действия: мы настоятельно рекомендуем сначала определить физическое расстояние до всей вашей сенсорной сети. Рассчитайте общие затраты на оборудование точек ввода-вывода для обеих архитектур. Включите стоимость проводов, кабелепроводов и плат ввода ПЛК. Всегда проверяйте совместимость существующего ПЛК или РСУ перед приобретением оборудования. Небольшое предварительное планирование предотвращает серьезные проблемы с интеграцией в дальнейшем.

Часто задаваемые вопросы

Вопрос: Могу ли я преобразовать датчик температуры 4–20 мА в Modbus RS485?

О: Да, через внешний преобразователь сигнала или шлюз. Это оборудование напрямую считывает аналоговый сигнал или сигнал HART. Затем он преобразует эти необработанные данные в регистры Modbus RTU. Это позволяет интегрировать устаревшие датчики «точка-точка» в современную многоточечную цифровую сеть без замены физических приборов.

Вопрос: Какова максимальная длина кабеля для HART и Modbus RS485?

О: Обычно HART может работать на расстоянии до 3000 метров в зависимости от общей емкости кабеля. Modbus RS485 обычно ограничен 1200 метрами (примерно 4000 футов) из-за ухудшения качества сигнала на больших расстояниях. Если вашему объекту требуется большая зона охвата, вам необходимо установить на шину активные повторители сигнала.

Вопрос: Заменяет ли WirelessHART Modbus?

О: Нет. WirelessHART заменяет физическую проводку в труднодоступных местах, но требует шлюза. Он функционирует как безопасный уровень беспроводного транспорта. Интересно, что центральный шлюз WirelessHART часто выводит данные Modbus TCP или RTU для подачи агрегированных данных датчиков в основную систему управления.
