Ваш датчик давления портит ваш продукт?

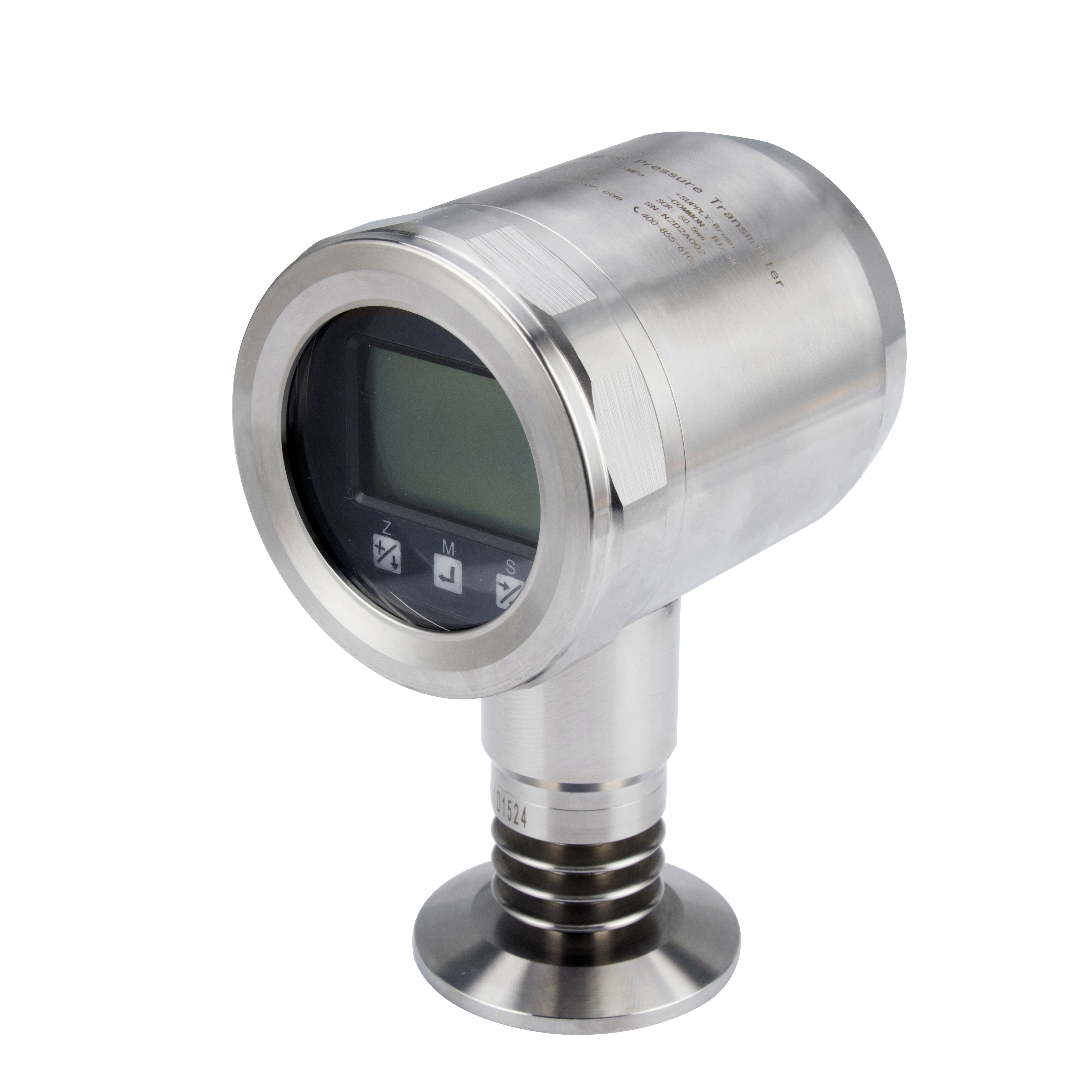

Санитарный датчик давления HPM760 предназначен для пищевой промышленности, производства напитков, фармацевтической и биотехнологической промышленности, где чистота и надежность имеют решающее значение. Его мембрана заподлицо, конструкция полностью из нержавеющей стали и дополнительные охлаждающие ребра делают его идеальным для измерения давления или уровня в вязких, липких или высокотемпературных средах. Правильная установка обеспечивает точные показания и длительный срок службы.
1. Перед установкой – что проверить
Проверьте присоединение к процессу. HPM760 поддерживает Tri-clamp (K252, K505, K640), DIN 11851 (KD40, KD50), SMS (KS112, KS2) и DRD (KDRD). Убедитесь, что фитинг соответствует вашему трубопроводу.
Выберите правильный материал диафрагмы — стандарт 316L для большинства пищевых продуктов и мягких химикатов; Хастеллой C или тантал для агрессивных кислот.
Проверьте температуру среды. Стандартная установка работает при температуре до 80°C. Для более высоких температур добавьте охлаждающие ребра (3 ребра для ≤140°C, 5 ребер для ≤180°C). Также выберите подходящую заполняющую жидкость (высокотемпературное силиконовое масло до 320°C).
Подтвердите выходной сигнал – 4–20 мА (двухпроводной), 4–20 мА+HART или 0–10 В (трехпроводной). Убедитесь в совместимости с вашей системой управления.
2. Шаги установки
Шаг 1: Установите передатчик
Установите преобразователь вертикально или горизонтально так, чтобы диафрагма была обращена к потоку. Избегайте монтажа, когда электрическое соединение направлено вверх, чтобы предотвратить попадание влаги.
Для фиксации соединения используйте гигиенический зажим (например, Tri‑clamp). Не перетягивайте – соблюдайте требования к моменту затяжки, указанные производителем прокладки.
Шаг 2: Электрическое подключение
Для разъема M12×1 (код заказа C5 или C5X) выполните подключение согласно таблице ниже:
Вывод типа | Контакт 1 (коричневый) | Контакт 2 (белый) | Контакт 3 (синий) |
|---|---|---|---|
4‑20 мА (2‑проводной) | +В мощность | не используется | 0 В / + ВЫХ. |
0–10 В (3-проводной) | +В мощность | +ВЫХОДНОЙ сигнал | GND |
Используйте экранированный кабель на длинных дистанциях, чтобы избежать электромагнитных помех.
Шаг 3. Включите питание и проверьте.
Подайте питание (8–30 В постоянного тока для 4–20 мА, 12–30 В постоянного тока для 0–10 В). Цифровой дисплей на месте (Y6 или Y7) должен загореться и отобразить показания давления.
Проверьте дрейф нуля. Если показания не равны нулю при отсутствии давления, выполните простую регулировку нуля с помощью внутреннего потенциометра (если он имеется) или исправьте его в ПЛК.
Шаг 4: Испытание в технологических условиях
Медленно откройте технологический клапан, чтобы избежать скачков давления. Сравните отображаемое давление с эталонным манометром, чтобы убедиться в точности.
3. Общие приложения и замечания по установке
Приложение | Рекомендуемая конфигурация | Совет по установке |
|---|---|---|
Уровень в резервуаре для молока/йогурта | Трехзажим K505, 316L, 4‑20 мА | Установите на дне резервуара, обнулите гидростатическое давление перед наполнением. |
Пастеризатор сока | Охлаждающие ребра (T3 или T5), 4‑20 мА+HART | Разместите его перед теплообменником для обеспечения точного перепада давления на фильтре. |
Фармацевтический биореактор | Электрополировка (EP), высокотемпературное силиконовое масло (HS) | Убедитесь, что диафрагма находится на одном уровне с внутренней частью резервуара – нет мертвых зон. |
Трубопровод для сиропа/меда | K640 Tri‑clamp (2 дюйма), 316L | Устанавливайте диафрагмой вниз, чтобы предотвратить образование пузырьков воздуха. |
4. Краткое руководство по устранению неполадок
Проблема | Вероятная причина | Решение |
|---|---|---|
Нет вывода/дисплей темный | Проблема с питанием или неправильная полярность. | Проверьте проводку. Блок имеет защиту от переполюсовки (нет повреждений, просто неработоспособен). |
Неустойчивое чтение | Воздух застрял перед диафрагмой | Переустановите диафрагму под углом или прокачайте систему. |
Чтение меняется со временем | Изменение температуры за пределами диапазона компенсации | Добавьте охлаждающие ребра или замените заполняющую жидкость на высокотемпературное масло. |
Засорение/залипание | Неправильный тип соединения (резьбовое вместо сантехнического) | Замените фитингом Tri-clamp или другим фитингом заподлицо. |
5. Советы по обслуживанию
CIP (очистка на месте) – мембрана для промывки и гладкая поверхность из 316L обеспечивают легкую очистку. Нет необходимости снимать передатчик.
Периодическая проверка нуля. Каждые 6 месяцев изолируйте процесс, выпустите его в атмосферу и проверьте нулевое показание. При необходимости выполните повторную калибровку.
Осмотрите прокладку. Заменяйте санитарную прокладку ежегодно или в случае обнаружения утечек.
Заключение
Санитарный датчик давления HPM760 обеспечивает надежное, гигиеничное измерение давления и уровня в пищевой, молочной, безалкогольной и фармацевтической промышленности. Соблюдая правильные процедуры установки — выбирая правильное технологическое соединение, тщательно проводя проводку и учитывая температурную компенсацию, — вы можете обеспечить точные показания и долговременную стабильность.
По вопросам индивидуальной конфигурации (ребра охлаждения, материал диафрагмы, электрополировка) свяжитесь с нашей командой.
