Как выбрать датчик вакуумного давления для управления вакуумной упаковочной машиной
Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-04-21 Происхождение:Работает
Датчик вакуумного давления — это критически важный датчик в автоматизированных производственных системах, особенно в системах управления вакуумными упаковочными машинами. Выбор правильного датчика вакуумного давления может сыграть решающую роль между эффективным, воспроизводимым производством и неисправными уплотнениями, нестабильными уровнями вакуума, потерями продуктов и незапланированным обслуживанием. В этом подробном руководстве мы объясним, что такое датчик вакуумного давления, как он работает, как он связан с технологией датчика давления и какие факторы имеют наибольшее значение при выборе датчика для вакуумных упаковочных машин.
В этой статье рассматриваются:
Основы измерения вакуума и работы преобразователя
Основные характеристики и критерии выбора
Диапазоны вакуума и типы измерений
Вопросы управления процессом
Подробная сравнительная таблица
Практические советы по использованию вакуумных упаковочных машин
Стратегии обслуживания и калибровки
Часто задаваемые вопросы, которые помогут решить распространенные проблемы и варианты выбора
К концу работы у инженеров, техников и руководителей процессов будет четкий план выбора лучшего датчика вакуумного давления для современных систем управления вакуумной упаковкой.
Что такое датчик вакуумного давления?
Датчик вакуумного давления — это своего рода датчик давления, специально разработанный для измерения давления ниже атмосферного. В системе вакуумной упаковки давление в камере во время запечатывания продукта падает значительно ниже давления окружающего воздуха. Датчик вакуумного давления улавливает эту разницу — часто измеряемую в единицах отрицательного манометра или абсолютного давления — и преобразует ее в полезный электрический сигнал для автоматического управления.
По сути:
Он точно определяет давление вакуума
Преобразует физическое давление в электрический сигнал.
Отправляет сигналы (например, аналоговые или цифровые 4–20 мА) на контроллеры или системы ПЛК.
Помогает контролировать вакуумные насосы и циклы запечатывания для обеспечения стабильных результатов упаковки.
Без подходящего датчика вакуумного давления вакуумные упаковочные машины не имели бы надежной обратной связи о состоянии камеры, что приводило бы к непредсказуемой производительности и снижению качества.
Почему измерение вакуума имеет значение в вакуумных упаковочных машинах
Вакуумные упаковочные машины удаляют воздух из пакетов, пакетов или лотков, а затем запечатывают их. Поддержание определенного уровня вакуума необходимо для:
✔ Продлить срок годности продукта
✔ Защитить чувствительное содержимое от окисления и влаги
✔ Улучшить внешний вид (отсутствие воздушных карманов)
✔ Обеспечить целостность уплотнения
✔ Обеспечить повторяемые автоматизированные циклы управления
Процессы вакуумной упаковки могут быть непрерывными, прерывистыми или двухкамерными. Во всех случаях датчик вакуумного давления обеспечивает обратную связь в режиме реального времени с контроллерами вакуума, которые:
Запуск и остановка вакуумного насоса
Определите, когда был достигнут желаемый уровень вакуума.
Запуск герметизации после достижения заданных значений вакуума
Обнаружение утечек или аномальных условий вакуума
Правильно выбранный передатчик обеспечивает надежность, эффективность, низкие эксплуатационные расходы и более высокую пропускную способность.
Основные технологии в датчиках вакуумного давления
Производительность датчика вакуумного давления зависит от технологии измерения, используемой внутри устройства. Ключевые типы включают в себя:

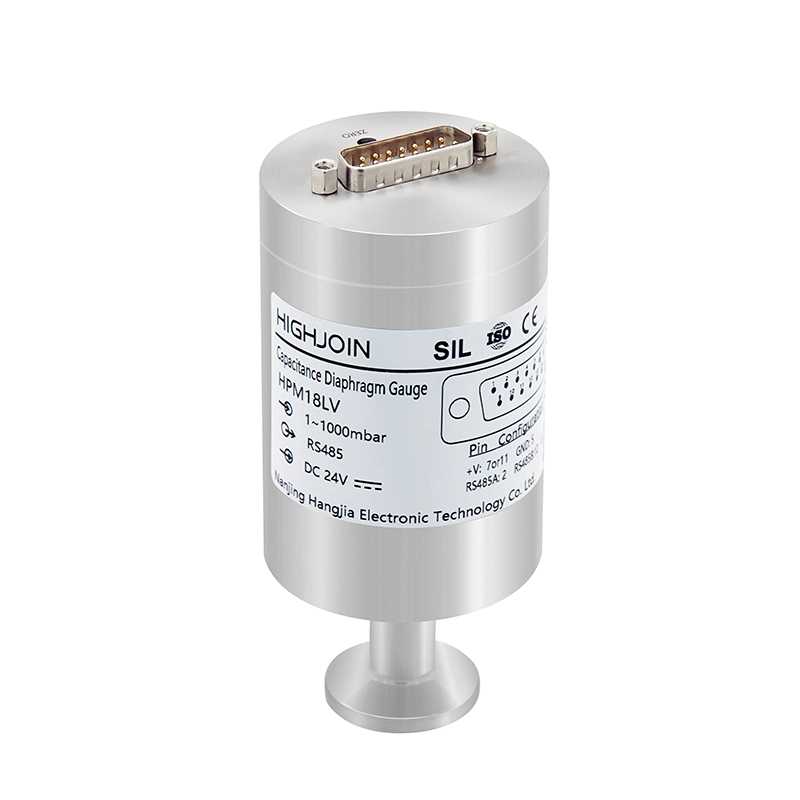

1. Емкостные датчики вакуумного давления.
Они используют изменяющуюся емкость для измерения изменений давления. Движение диафрагмы изменяет расстояние между пластинами конденсатора, преобразуя изменения давления в электрические сигналы.
Сильные стороны:
✔ Высокая чувствительность в диапазоне низких давлений
✔ Хорошая стабильность
✔ Широкий диапазон вакуума
Проблемы:
✖ Несколько более высокая стоимость в некоторых конфигурациях.
2. Диффузионные кремниевые датчики вакуумного давления.
Это наиболее распространенный тип, используемый в промышленности. Они используют кремниевый датчик с мостом Уитстона для обнаружения изменений сопротивления, вызванных давлением.
Сильные стороны:
✔ Хорошая точность
✔ Экономичность
✔ Надежность во многих упаковочных средах
3. Монокристаллические кремниевые передатчики.
Монокристаллический кремний использует пьезорезистивный эффект с минимальным гистерезисом.
Сильные стороны:
✔ Очень стабильный
✔ Высокая точность
Проблемы:
✖ Требуют тщательной калибровки и обращения.
Ключевые характеристики для сравнения
Выбор правильного датчика вакуумного давления требует понимания нескольких ключевых характеристик. В таблице ниже приведены наиболее важные параметры для сравнения:
Спецификация | Что это значит | Почему это важно для вакуумной упаковки |
|---|---|---|
Диапазон давления | Диапазон от самого низкого вакуума до почти атмосферного | Критично для соответствия требованиям к вакууму упаковки. |
Точность | Процент ошибки фактического давления | Более высокая точность обеспечивает более жесткий контроль |
Выходной сигнал | 4–20 мА, цифровой, RS485 и т. д. | Контролирует интеграцию данных с ПЛК/SCADA |
Время ответа | Как быстро преобразователь реагирует на изменения давления | Делает возможным управление в реальном времени |
Стабильность / Дрифт | Долговременная стабильность измерений | Обеспечивает меньшее количество повторных калибровок |
Температурная компенсация | Характеристики датчика в температурном диапазоне | Машины часто нагреваются при постоянной работе. |
Совместимость СМИ | Пригодность к воздуху, газам, парам | В окружающей среде упаковки может присутствовать влажность. |
Монтаж / технологическое присоединение | Тип резьбы или фланца | Подходит для существующих вакуумных портов |
Электрический интерфейс | Требования к питанию и формат сигнала | Соответствует системе управления машиной |
Эти критерии помогают инженерам точно сопоставить потребности системы со спецификациями датчика вакуумного давления. В вакуумной упаковке диапазон давления и совместимость выходных сигналов часто имеют приоритет.
Абсолютное, манометрическое и дифференциальное давление
Понимание того, как определяются эталоны для измерения вакуума, имеет решающее значение. Существует три основных типа измерения давления:
Абсолютное давление
Измеряется относительно идеального вакуума (нулевого давления). Широко используется в вакуумных системах, поскольку точно отражает реальное состояние вакуума.
Манометрическое давление
Измеряется относительно местного атмосферного давления. Часто используется для менее точного контроля, когда отрицательные значения (ниже атмосферного) указывают на вакуум.
Сравнение перепада давления
между двумя точками давления. Полезно, когда вам нужно отслеживать различия между фильтрами или камерами.
Для вакуумных упаковочных машин измерение абсолютного вакуума обычно является наиболее технически эффективным, поскольку оно измеряет истинную степень вакуума независимо от атмосферных колебаний.
Выбор правильного диапазона давления
Диапазон давления описывает минимальное и максимальное давление, которое может измерять датчик вакуумного давления. Для вакуумных упаковочных машин типичные уровни вакуума находятся в диапазоне:
Категория вакуума | Приблизительный диапазон | Представительский блок |
|---|---|---|
Грубый вакуум | от 1 атм до 1 Торр | От ~760 Торр до 1 Торр |
Средний вакуум | От 1 Торр до 10⁻³ Торр | От ~133,3 Па до 0,13 Па |
Высокий/сверхвысокий вакуум | Ниже 10⁻³ Торр | ≈0,13 Па и ниже |
Тщательно определите уровень вакуума, необходимый для вашего упаковочного процесса. Несоответствие может привести к некачественным измерениям, управляющим помехам или выходу показаний за пределы допустимого диапазона.
Совместимость выходного сигнала и системы управления
Современные вакуумные упаковочные машины требуют продвинутой автоматизации. Датчик вакуумного давления должен поддерживать выходные сигналы, соответствующие контроллерам машины.
Общие параметры вывода включают в себя:
Вывод типа | Типичное использование |
|---|---|
Аналоговый сигнал 4–20 мА | Стандартные промышленные контуры управления |
Выходное напряжение | Простые ПЛК или системы сбора данных |
Цифровой протокол (например, RS485) | Высокоскоростная цифровая связь |
Полевая шина/умные протоколы | Сетевые производственные системы |
Многие системы полагаются на сигналы передатчика для:
ПИД-регулирование вакуума
Обнаружение неисправностей
Регистрация данных и анализ тенденций
Функциональная интеграция сводит к минимуму время простоя и поддерживает стратегии профилактического обслуживания.
Вопросы установки и защиты окружающей среды
При установке датчика вакуумного давления на вакуумную упаковочную машину:
Установите в устойчивой точке , где изменения давления соответствуют реальным условиям в камере.
Обеспечьте температурную компенсацию, если окружающая среда теплая.
Защищайте электронику преобразователя от влаги или конденсата.
Используйте соответствующие разъемы и герметичные фитинги, чтобы избежать потерь вакуума.
Установка влияет как на точность измерений, так и на долговременную стабильность.
Калибровка и обслуживание вакуумного преобразователя
Калибровка датчика вакуумного давления обеспечивает точные показания с течением времени. Типичные практики включают в себя:
Первоначальная калибровка после установки.
Регулярные проверки калибровки (запланированные в зависимости от количества часов использования).
Проверка нулевой точки с использованием сертифицированных вакуумных стандартов.
Тесты целостности сигнала для подтверждения масштабирования 4–20 мА или цифрового выхода.
Правильная калибровка сводит к минимуму дрейф и позволяет избежать ошибок процесса. Кроме того, визуально проверьте физические соединения и диафрагмы датчиков на наличие мусора или повреждений.
Устранение неполадок общих проблем
Проблема | Возможная причина | Намекать |
|---|---|---|
Нет сигнала от передатчика | Ослабленная проводка или проблема с питанием | Проверьте питание и заземление |
Нестабильные показания | Быстрые изменения температуры | Добавить температурную компенсацию |
Сообщены неправильные уровни вакуума | Неправильный диапазон давления | Подтвердите диапазон передатчика |
Ошибки управления машиной | Несовместимый выходной сигнал | Протокол системы контроля матча |
Понимание этих закономерностей может ускорить корректирующие действия, не прерывая операции по упаковке.
Резюме: лучшие практики и рекомендации
Чтобы правильно выбрать датчик вакуумного давления:
Точно определите диапазон вакуума в зависимости от типа вашей упаковки
Выберите соответствующий эталон для измерения давления (абсолютное или манометрическое).
Обеспечьте совместимость выходного сигнала с вашей системой управления.
Учитывайте условия окружающей среды и установки.
Приоритизация требований к точности, стабильности и калибровке
Регулярно поддерживайте и проверяйте калибровку для обеспечения стабильной работы.
С помощью методичного процесса выбора вы можете гарантировать, что ваша вакуумная упаковочная машина будет работать с повторяемым и надежным управлением, что обеспечит более высокую производительность и сокращение времени простоя.
Часто задаваемые вопросы
1. Какой диапазон давления должен поддерживать датчик вакуумного давления для стандартных вакуумных упаковочных машин?
Датчик вакуумного давления должен охватывать диапазон вакуума, соответствующий требованиям к давлению в камере машины. Типичная вакуумная упаковка достигает давления, значительно ниже атмосферного, поэтому ищите датчики, которые измеряют значения как низкого вакуума, так и значений, близких к атмосферному, чтобы обеспечить широкий охват.
2. Можно ли использовать обычный датчик давления для контроля вакуумной упаковки вместо специального датчика вакуумного давления?
Датчики давления общего назначения могут измерять положительное давление, но им может не хватать диапазона и точности для контроля уровня вакуума. Для надежного контроля вакуумной упаковки рекомендуется использовать специальный датчик вакуумного давления.
3. Как часто мне следует калибровать датчик вакуумного давления на упаковочной линии?
Частота калибровки зависит от интенсивности использования и критичности процесса. Для производственных линий с высокой производительностью ежеквартальные или полугодовые проверки калибровки могут помочь сохранить точность и избежать дрейфа.
4. Какой тип выходного сигнала лучше всего подходит для современных вакуумных упаковочных машин?
Аналоговый сигнал 4–20 мА остается стандартом для детерминированного управления процессами, но цифровые протоколы, такие как RS485, обеспечивают более обширные данные и интеграцию с системами PLC/SCADA. Выбор зависит от вашей архитектуры управления.
5. Как определить, что показания преобразователя смещаются со временем?
Сравните показания с сертифицированным эталонным манометром или используйте диагностические инструменты, построенные с течением времени. Если показания выходят за пределы допустимого допуска, пришло время провести повторную калибровку или заменить преобразователь.
