Как правильно установить магнитный индикатор уровня?

Магнитные индикаторы уровня широко используются в нефтехимических, металлургических и промышленных процессах управления, особенно в средах с высокими температурами и высоким давлением. Но неправильный монтаж может привести к ложным показаниям, залипанию поплавков или даже повреждению оборудования. Итак, как правильно установить магнитный указатель уровня, такой как HYM‑UZ? Это руководство проведет вас через ключевые шаги и лучшие практики.

Почему стоит выбрать магнитный индикатор уровня HYM‑UZ?

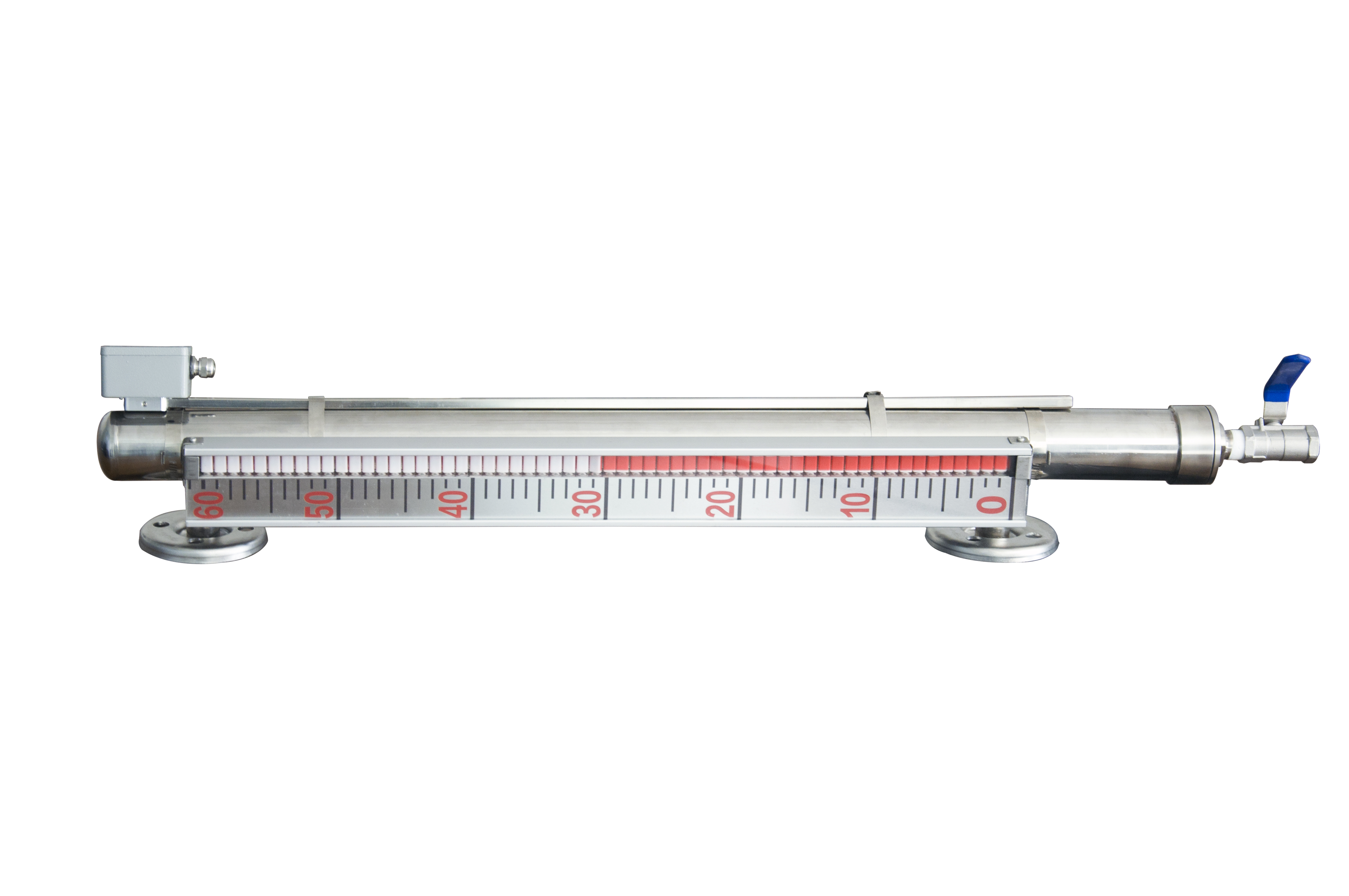

HYM‑UZ состоит из камеры, соединенной с резервуаром через перепускные трубы, с поплавком с магнитом, который поднимается и опускается вместе с уровнем жидкости. Это движение переворачивает красные/белые магнитные флажки, чтобы обеспечить четкую визуальную индикацию уровня: красный для жидкости, белый для парового пространства. Ключевые особенности включают в себя:

• Широкий диапазон измерений – от 200 мм до 10 000 мм.

• Высокая точность – ±10 мм

• Широкий температурный диапазон – от –150°C до 400°C.

• Допустимое давление – до 10,0 МПа.

• Несколько вариантов материалов: 304, 316L, PE, PP, UPVC, с покрытием из PTFE и по индивидуальному заказу.

• Дополнительный преобразователь — 4‑20 мА, RS485 или HART для дистанционного мониторинга.

• Доступны специальные типы — антикоррозийные, взрывозащищенные, с паровой рубашкой и низкотемпературные версии.

Пошаговое руководство по установке

1. Проверки перед установкой

• Проверьте модель – убедитесь, что материал камеры, поплавок и технологические соединения соответствуют вашему заказу и требованиям применения.

• Проверьте поплавок – убедитесь, что поплавок свободно перемещается внутри камеры. Перед установкой удалите упаковочный материал и защитные заглушки.

• Осмотрите флажки – убедитесь, что красные/белые магнитные флажки вращаются плавно и не застряли.

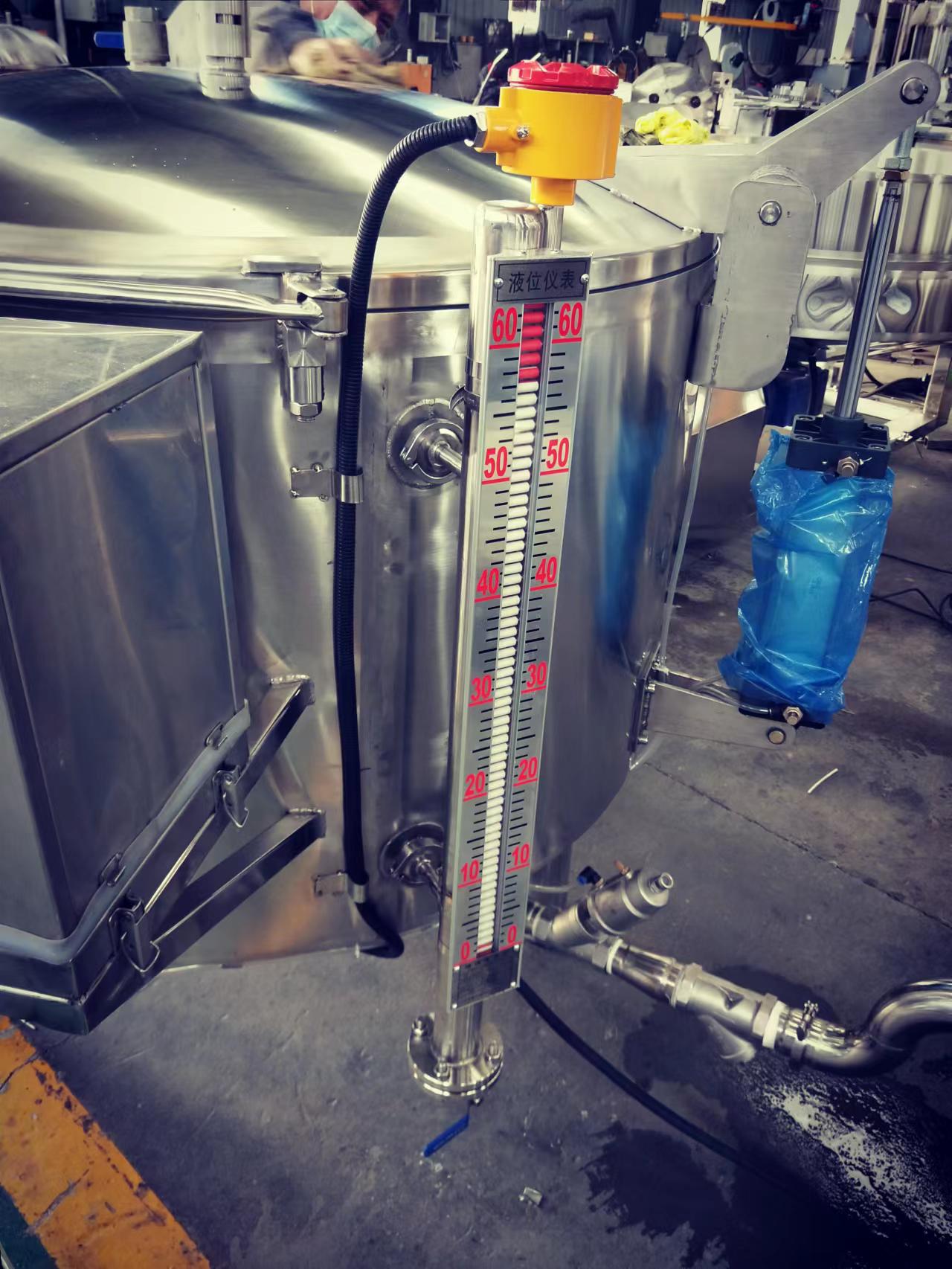

2. Монтаж камеры

• Вертикальный монтаж – камера должна быть установлена ​​вертикально (в пределах ±2°), чтобы обеспечить свободное перемещение поплавка.

• Обводной трубопровод – подсоедините к баку верхний и нижний обводные трубопроводы. Верхнее соединение должно возвращаться в паровое пространство, а нижнее — в жидкостное пространство.

• Запорные клапаны – установите запорные клапаны между резервуаром и камерой. Это позволяет осуществлять техническое обслуживание и очистку без слива воды из бака.

• Для моделей с паровой рубашкой – соедините впускное и выпускное отверстия для пара при нагревании, чтобы предотвратить затвердевание среды.

3. Установка поплавка

• Ориентация поплавка – установите поплавок магнитным концом вверх (отмечено на корпусе поплавка). Обратная установка приведет к тому, что индикатор будет показывать неправильный уровень.

• Аккуратное введение – вставляйте поплавок в камеру медленно, чтобы избежать ударных повреждений. Никогда не роняйте поплавок.

• Для моделей с верхним креплением – используйте направляющую проволоку или стержень, чтобы обеспечить прямой вход поплавка в камеру.

4. Процесс соединений

• Фланцевые соединения – выровняйте фланцы, установите прокладки и равномерно затяните болты крест-накрест. Рекомендуемый материал прокладки: ПТФЭ или графит для химической стойкости.

• Резьбовые соединения – нанесите ленту из ПТФЭ на наружную резьбу и затяните с рекомендованным моментом затяжки. Не перетягивайте.

• Соединения Tri-clamp – используйте соответствующие прокладки и зажимы, обеспечивающие надежное уплотнение без утечек.

5. Установка передатчика (дополнительно)

• Установите магнитный датчик уровня HYM880 (или аналогичный) на камеру.

• Подключите выходной сигнал (4‑20 мА, RS485 или HART) к системе управления.

• Убедитесь, что кабельный ввод надежно герметизирован, особенно для взрывозащищенных моделей.

• Откалибруйте передатчик в соответствии с параметрами диапазона и плотности.

6. Ввод в эксплуатацию системы

• Медленно откройте запорные клапаны, чтобы жидкость попала в камеру. Внезапное повышение давления может повредить поплавок.

• Следите за магнитными флажками – они должны плавно переворачиваться по мере повышения уровня жидкости.

• Проверьте наличие утечек во всех точках соединения.

• Для удаленного вывода убедитесь, что сигнал соответствует визуальному показанию.

• При необходимости отрегулируйте ноль и диапазон, используя встроенные настройки преобразователя.

Распространенные ошибки, чтобы избежать

Пример реального приложения

Химическому заводу требовался надежный индикатор уровня в высокотемпературном (250°C) реакторе, содержащем едкую кислоту. Они установили HYM-UZ с камерой из 316L, поплавком с тефлоновой облицовкой и опцией с паровой рубашкой для предотвращения кристаллизации среды. Камера была установлена ​​вертикально с запорной арматурой и соединена с резервуаром через фланцы DN50. Для дистанционного мониторинга был добавлен передатчик HYM880 с выходом HART 4‑20 мА. После ввода в эксплуатацию система обеспечивала стабильные и точные показания уровня без каких-либо проблем с обслуживанием в течение более двух лет, даже в условиях высоких температур и коррозии.

Заключительные мысли

Правильная установка магнитного указателя уровня необходима для точного и надежного измерения уровня и длительного срока службы. Всегда проверяйте ориентацию поплавка, устанавливайте камеру вертикально и используйте материалы, подходящие для вашего применения. Если вы не уверены, какая модель HYM‑UZ подходит для вашего процесса – нужна ли вам стандартная версия, низкотемпературный вариант или вариант с паровой рубашкой – свяжитесь с нами для бесплатной помощи в выборе.

Нужен надежный магнитный индикатор уровня для вашего следующего проекта? Ознакомьтесь со спецификациями HYM‑UZ или запросите ценовое предложение сегодня.

— Инженерная команда Ханцзя
