Как работает датчик температуры 4/20 мА?

Введение

В промышленных условиях точное измерение температуры имеет решающее значение. Вы когда-нибудь задумывались, как датчики температуры сохраняют надежность на больших расстояниях и в шумной обстановке? Датчик температуры 4/20 мА предлагает решение, преобразуя температуру в стабильный токовый сигнал. В этой статье мы рассмотрим, как работают эти датчики, их преимущества и почему они так важны в промышленных приложениях, особенно для управления процессами и автоматизации.

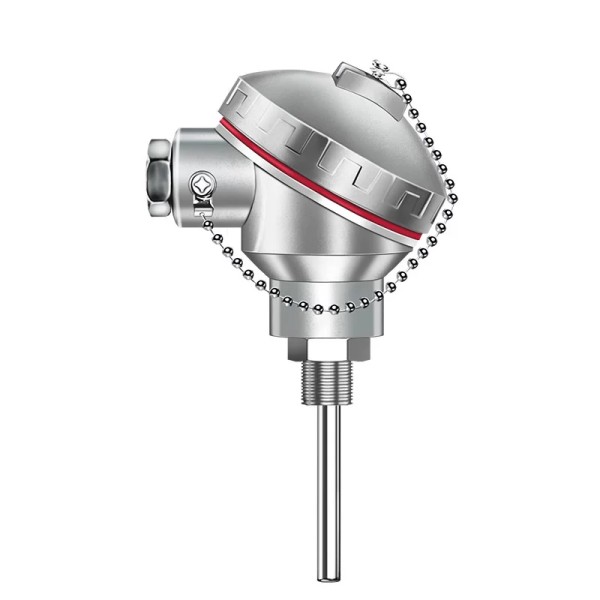

Как работает датчик температуры 4/20 мА?

Основной принцип сигнала 4/20 мА

Датчик температуры 4/20 мА работает путем преобразования измеренной температуры в соответствующий сигнал электрического тока, обычно в диапазоне от 4 до 20 мА. Концепция сигнализации 4/20 мА занимает центральное место во многих промышленных приложениях, особенно когда требуются надежность и передача данных на большие расстояния.

В этой системе 4 мА представляет собой самую низкую температуру в диапазоне измерения датчика, а 20 мА — самую высокую температуру. Сигнал тока пропорционален измеряемой температуре, что создает линейную зависимость. Например, если датчик измеряет температуру 50°C в диапазоне 0–100°C, соответствующий сигнал тока будет равен 12 мА, что является средней точкой между 4 мА (0°C) и 20 мА (100°C).

Одним из ключевых преимуществ использования тока вместо напряжения для представления температуры является то, что сигналы, основанные на токе, гораздо более устойчивы к помехам и ухудшению сигнала на больших расстояниях. Сигналы напряжения, напротив, могут страдать от «падений напряжения» при передаче по длинным кабелям, особенно в средах с электрическими помехами. Однако ток остается постоянным во всем контуре, независимо от длины кабеля или сопротивления, что делает его гораздо более надежным вариантом для промышленных датчиков..

Используются сигналы 4/20 мА, поскольку они являются промышленным стандартом, обеспечивающим баланс простоты, надежности и производительности. Концепция «живого нуля» при токе 4 мА также упрощает обнаружение неисправностей в системе. Если сигнал падает ниже 4 мА, это обычно указывает на проблему, например обрыв провода или сбой питания. Эта возможность «живого нуля» является одной из причин, почему этот стандарт широко применяется в различных промышленных приложениях.

Преобразование температуры в сигнал тока

Процесс преобразования температуры в сигнал тока 4/20 мА включает в себя измерение температуры датчиком и передачу результатов измерения на преобразователь, который затем преобразует значение температуры в электрический ток. Диапазон температур обычно линейно отображается в диапазоне тока, где сигнал 4 мА представляет минимальное значение (например, 0°C), а сигнал 20 мА представляет максимальное значение (например, 100°C).

Например, если датчик предназначен для измерения температуры от 0°C до 100°C, датчик будет выдавать 4 мА, когда температура равна 0°C, и 20 мА, когда температура достигает 100°C. Промежуточные значения масштабируются линейно. Итак, при 50°C сигнал будет 12 мА. Это обеспечивает прямую пропорциональную зависимость между температурой и током.

Процесс преобразования обычно основан на использовании термочувствительного элемента, такого как термопара или термометр сопротивления (RTD). Эти чувствительные элементы преобразуют физическую температуру в изменение сопротивления или напряжение, которое затем преобразуется передатчиком в сигнал тока. Этот процесс преобразования является очень точным, гарантируя, что показания температуры надежно отражаются в передаваемом токе.

Вот простой пример, иллюстрирующий это преобразование:

Температура (°С)	Соответствующий ток (мА)
0°С	4 мА
25°С	10 мА
50°С	12 мА
75°С	16 мА
100°С	20 мА

В этой таблице показано линейное соответствие температуры и тока, что позволяет легко интерпретировать выходные данные датчика в любой заданной температурной точке. В таблице показано, как датчик выдает соответствующий сигнал тока, который затем может быть интерпретирован промышленными контроллерами, такими как ПЛК (программируемые логические контроллеры) или РСУ (распределенные системы управления), которые считывают ток и преобразуют его в значение температуры для дальнейшей обработки.

Ключевые компоненты системы 4/20 мА

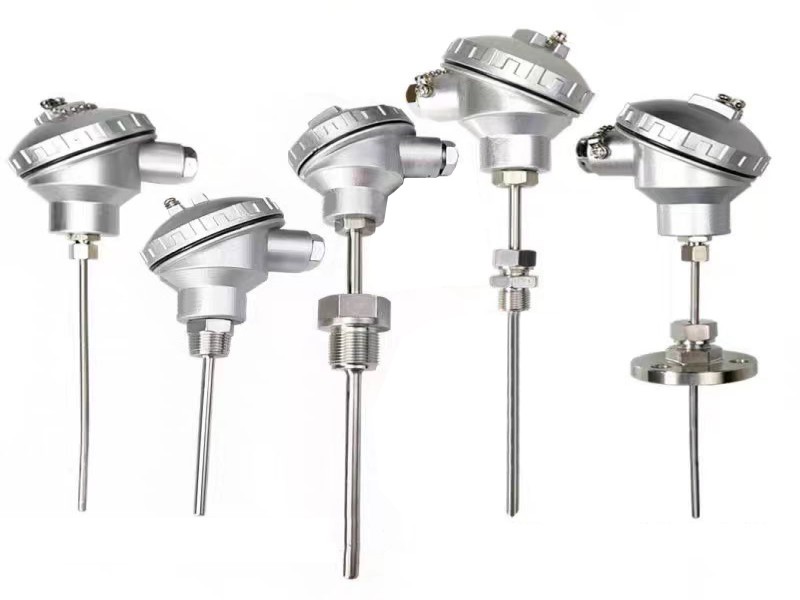

Датчик и передатчик

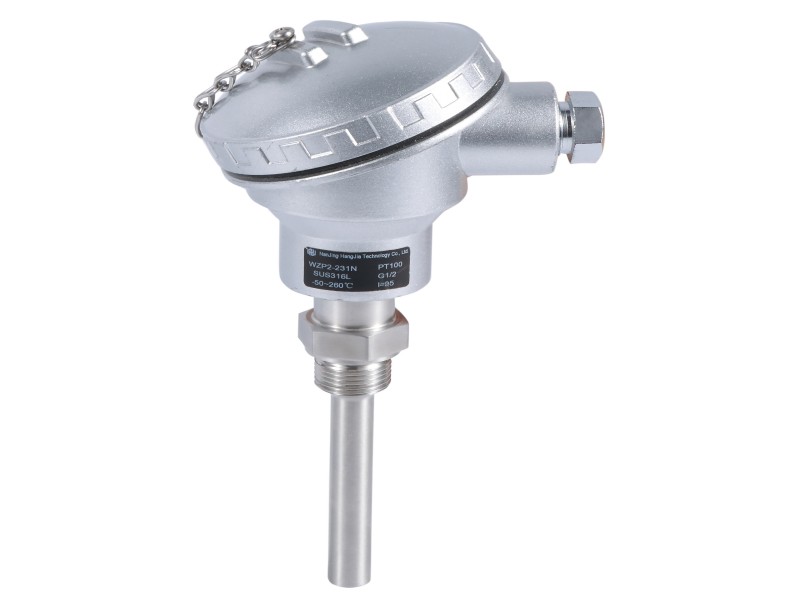

В системе 4/20 мА датчик играет решающую роль в измерении температуры. Обычно в этой системе используются температурные датчики сопротивления (RTD) и термопары. РДТ измеряют температуру путем сопоставления сопротивления материала, обычно платины, с температурой, тогда как термопары генерируют небольшое напряжение, когда на их спаях возникает разница температур. Оба датчика обеспечивают точные показания температуры, но различаются методом измерения.

Как только датчик фиксирует температуру, передатчик берет на себя работу, преобразуя это показание температуры в пропорциональный сигнал электрического тока. Передатчик использует преобразование температуры в ток (например, 4 мА при 0°C, 20 мА при 100°C), чтобы гарантировать точность сигнала, отправляемого на приемник. В некоторых системах микропроцессор или аналоговая схема внутри передатчика регулирует сигнал на основе конкретного типа датчика и калибровки, чтобы поддерживать линейность зависимости температуры от тока.

Источник питания и проводка

Источник питания является сердцем любой системы 4/20 мА, обеспечивая необходимую энергию для подачи тока через контур. Обычно источником питания является источник постоянного тока 24 В, хотя оно может варьироваться в зависимости от настройки. Источник питания гарантирует, что передатчик, датчик и приемник получают достаточное напряжение для правильной работы.

Проводка в системе 4/20 мА соединяет все компоненты в петлю, обеспечивая плавное протекание тока от датчика к приемнику. Одним из основных преимуществ систем с токовой петлей является то, что ток остается стабильным по всей цепи, обеспечивая отсутствие значительного ухудшения сигнала даже на больших расстояниях. В этом отличие от систем, основанных на напряжении, где сигнал более чувствителен к падениям напряжения. Пока проводка правильно подключена и обслуживается, сигнал 4/20 мА будет оставаться постоянным, даже если длина провода большая (в некоторых случаях до 1000 метров и более).

Одной из потенциальных проблем с проводкой в ​​более длинных установках является сопротивление. Несмотря на то, что ток относительно невосприимчив к падениям напряжения, высокое сопротивление проводов может вызвать небольшие изменения в передаче сигнала. Очень важно выбирать провода с соответствующими характеристиками сопротивления и обеспечивать достаточную мощность источника питания для преодоления любого сопротивления в цепи.

Приемник и интерпретация сигналов

Приемником в системе 4/20 мА обычно является программируемый логический контроллер (ПЛК) или распределенная система управления (РСУ). Эти системы считывают ток, текущий через контур, и интерпретируют его как измерение температуры. Ключевым моментом здесь является то, что сигнал тока напрямую коррелирует с температурой, поэтому простое показание тока (например, 12 мА) можно легко преобразовать в фактическое значение температуры (например, 50°C в примере диапазона 0–100°C).

Процесс преобразования тока в более удобную форму часто включает использование нагрузочного резистора. Этот резистор помещается в контур и используется для преобразования сигнала тока в соответствующий сигнал напряжения, поскольку большинство промышленных контроллеров работают с входами напряжения. Например, ток 4 мА через резистор сопротивлением 250 Ом дает напряжение 1 В, а ток 20 мА — напряжение 5 В. Этот метод позволяет легко использовать стандартные аналого-цифровые преобразователи (АЦП) в ПЛК или системах РСУ, делая процесс интерпретации данных простым.

Ток (мА)	Напряжение на резисторе 250 Ом (В)
4 мА	1В
12 мА	3В
20 мА	5В

В этой таблице показано, как сигнал 4/20 мА преобразуется в диапазон напряжения, который контроллеры могут легко интерпретировать и обрабатывать. Используя это простое преобразование, система может обеспечить точное измерение и контроль температуры даже в средах с длинными проводами или электрическими помехами.

Затем получатель отправляет эти интерпретированные данные в систему управления, где их можно использовать для регулировки процесса, подачи сигналов тревоги или дальнейшей обработки для оптимизации операций.

Преимущества использования датчиков температуры 4/20 мА

Шумоустойчивость и стабильность

Одной из основных причин, по которой инженеры выбирают датчик температуры 4/20 мА, является стабильность сигнала в сложных условиях. Промышленные объекты наполнены электрическим шумом от двигателей, преобразователей частоты, реле, насосов и тяжелого оборудования. В системе, основанной на напряжении, эти помехи могут исказить сигнал и сделать показания менее достоверными. Сигнал, основанный на токе, гораздо менее уязвим, поскольку измерение представляет собой ток, протекающий через контур, а не небольшой уровень напряжения, который легче нарушить.

Это делает сигнал 4/20 мА особенно ценным на предприятиях, где точные данные о температуре должны оставаться постоянными с течением времени. Независимо от того, установлен ли датчик рядом с производственной линией, внутри механического помещения или рядом с электрическим шумным оборудованием, система управления все равно может получать стабильные показания. Такая согласованность снижает количество ложных тревог, предотвращает ненужное устранение неполадок и помогает операторам принимать решения на основе более точных данных, а не на нестабильных входных данных.

Передача на большие расстояния

Еще одним важным преимуществом является надежная передача данных по длинным кабелям. В реальных установках датчик часто находится далеко от ПЛК, РСУ или панели дисплея. Контур 4/20 мА может передавать сигнал на большие расстояния без такого же уровня ухудшения качества, обычно связанного с сигналами напряжения. Пока контур спроектирован правильно и источник питания может поддерживать общую нагрузку, ток остается пропорциональным измеренной температуре во всей цепи.

Вот почему датчики температуры 4/20 мА широко используются на крупных заводах, в системах водоподготовки, на объектах нефтегазовой промышленности, а также в проектах автоматизации зданий, где приборы могут быть разбросаны по нескольким помещениям или на открытом воздухе. Они хорошо подходят для:

● удаленный мониторинг температуры на протяженных объектах предприятия

● полевые приборы, установленные далеко от шкафа управления

● наружные точки измерения, подверженные промышленным помехам

● системы централизованного мониторинга, которые собирают данные из многих удаленных мест.

Обнаружение неисправностей с помощью Live Zero

Еще одним практическим преимуществом является принцип «живого нуля». В системе 4/20 мА сигнал 4 мА не означает неисправности; это означает, что измеренное значение находится на нижнем конце настроенного диапазона. Это создает четкую разницу между действительным низким значением и разорванной петлей. Если сигнал падает до 0 мА, операторы знают, что проблема не просто в холодном состоянии процесса, а в обрыве проводки, потере питания или отказе устройства где-то в контуре.

Состояние сигнала	Вероятное значение	Стоимость обслуживания
4мА	Действительный минимальный размер	Подтверждает, что петля жива
4–20 мА	Нормальный рабочий диапазон	Указывает пропорциональный температурный выход
0 мА	Обрыв цепи или сбой питания	Ускоряет локализацию неисправностей
Ниже 4 мА или выше 20 мА	Ненормальное состояние устройства или контура	Помогает выявить проблемы с датчиком или конфигурацией

Поскольку сам контур помогает выявлять неисправности, технические специалисты могут быстрее диагностировать проблемы и повышать надежность системы мониторинга, особенно в критически важных приложениях, где пропущенные сигналы тревоги по температуре могут повлиять на безопасность или качество процесса.

Применение датчиков температуры 4/20 мА

Промышленное управление процессом

На промышленных предприятиях температура редко является самостоятельным показателем. Это одновременно влияет на скорость реакции, качество продукции, срок службы оборудования и безопасность эксплуатации. Вот почему датчики температуры 4/20 мА широко используются в химической промышленности, на объектах нефтегазовой промышленности, в энергетических системах и в других требовательных средах, где измерения должны оставаться надежными, даже если прокладки проводов длинные, а электрические условия суровые. Преобразуя температуру в стабильный текущий сигнал, эти датчики позволяют системам управления получать согласованные данные от резервуаров, трубопроводов, теплообменников, печей и технологических линий, при этом сигнал не становится ненадежным.

Их ценность становится еще более очевидной при автоматизированном управлении процессами. ПЛК или РСУ могут непрерывно считывать текущий сигнал, сравнивать его с целевым заданным значением и регулировать нагреватели, клапаны, охлаждающие устройства или сигналы тревоги в режиме реального времени. Это обеспечивает более жесткий контроль и более быстрое реагирование при изменении условий процесса. На практике операторы полагаются на эти датчики, чтобы:

● постоянно отслеживать изменения температуры во время производства

● включать сигналы тревоги до того, как перегрев или недогрев повлияет на безопасность.

● поддержка управления с обратной связью для более стабильного качества продукции.

● сократить количество ручных проверок в опасных или труднодоступных зонах.

Поскольку промышленным контроллерам сигнал легко интерпретируется, датчики температуры 4/20 мА естественным образом вписываются в большие системы мониторинга, где время безотказной работы и предсказуемость имеют большее значение, чем техническая сложность.

ОВиК и экологический мониторинг

В системах HVAC датчики температуры 4/20 мА помогают поддерживать сбалансированную внутреннюю среду в коммерческих зданиях, фабриках, складах и крупных объектах. Они обычно устанавливаются в воздуховодах, линиях охлажденной воды, контурах котлов и аппаратных для обеспечения непрерывной обратной связи по температуре. Системы управления зданием используют эти данные для регулирования вентиляторов, заслонок, компрессоров, а также мощности отопления или охлаждения, помогая поддерживать комфорт, избегая при этом ненужного потребления энергии. По сравнению с менее надежными форматами сигналов подход 4/20 мА особенно полезен, когда датчики установлены далеко от шкафа управления.

В мониторинге окружающей среды эти датчики также способствуют достижению целей в области энергетики и устойчивого развития, делая контроль температуры более точным и измеримым. Предприятия могут использовать их для мониторинга условий хранения, эффективности вентиляции, а также тенденций температуры на открытом воздухе или в закрытых помещениях в рамках более широких программ повышения эффективности.

Область применения	Типичное использование датчиков температуры 4/20 мА	Основное преимущество
Химические и нефтегазовые процессы	Мониторинг реакторов, труб и теплового оборудования	Более безопасный контроль в сложных операциях
Производственные линии	Обратная связь в режиме реального времени для автоматической корректировки	Улучшенная консистенция продукта
Коммерческое отопление, вентиляция и кондиционирование	Мониторинг воздуховодов, водяного контура и температуры в помещении	Повышенный комфорт и энергоэффективность
Экологический менеджмент	Отслеживание контролируемых помещений и условий вентиляции	Более строгое соблюдение требований и контроль ресурсов

Когда предприятиям необходимы надежные данные о температуре как для производительности процесса, так и для повседневного управления энергопотреблением, датчики 4/20 мА остаются практичным выбором, поскольку они легко интегрируются в платформы управления и продолжают хорошо работать в реальных условиях эксплуатации.

Заключение

Датчик температуры 4/20 мА преобразует температуру в стабильный токовый сигнал для точного, малошумного мониторинга на большом расстоянии. Его надежность делает его незаменимым в современном промышленном управлении и автоматизации. Nanjing Hangjia Electronic Technology Co.,Ltd. предоставляет надежные сенсорные решения с высокой стабильностью сигнала, практичностью и профессиональным обслуживанием, помогая клиентам повысить точность измерений, безопасность системы и эффективность работы.

Часто задаваемые вопросы

Вопрос: Как датчик температуры 4/20 мА выдает температуру?

A: Датчик температуры 4/20 мА преобразует температуру в сигнал линейного тока, обычно 4 мА на нижнем конце и 20 мА на верхнем конце.

Вопрос: Почему датчик температуры 4/20 мА используется в промышленных системах?

О: Предпочтителен датчик температуры 4/20 мА, поскольку сигналы тока устойчивы к электрическим помехам и остаются точными на длинных кабелях.

Вопрос: Что означает 4 мА в токовой петле?

A: В датчике температуры 4/20 мА ток 4 мА — это активный ноль, показывающий, что на контур включено питание, и представляющий минимальную измеренную температуру.
