Как работает ультразвуковой передатчик на уровне жидкости?

В промышленной автоматизации и управлении процессами точное измерение уровней жидкости жизненно важно для безопасности, эффективности и надежности. Одним из наиболее эффективных инструментов для этой задачи является ультразвуковой передатчик на уровне жидкости . Благодаря его бесконтактным возможностям измерения и надежной производительности в суровых условиях он стал предпочтительным решением в нескольких секторах. Но как работает передатчик на уровне ультразвукового уровня жидкости ? В этой подробной статье мы разбим принцип работы, исследуем ее внутреннюю механику и рассмотрим общие вопросы в комплексных часто задаваемых вопросах.

Понимание ультразвукового принципа, стоящего за передатчиком

Ультразвуковой передатчик на уровне жидкости работает с использованием принципа отражения звуковой волны . Он передает высокочастотные ультразвуковые импульсы из датчика (также известного как датчик) к поверхности жидкости. Эти волны движутся по воздуху и отскакивают назад, как только они попадают на поверхность жидкости. Измеряя время, необходимое для возврата Echo , устройство вычисляет расстояние от датчика до поверхности жидкости, тем самым определяя уровень жидкости.

Это измерение времени полета зависит от известной скорости звука в воздухе , которая составляет приблизительно 343 метра в секунду при комнатной температуре. Применяя формулу:
расстояние = (скорость задержки звука × время) / 2 ,
передатчик может точно рассчитать уровень. Разделение по двум отчетам о переходе обработки сигнала - вниз на поверхность жидкости и обратно к датчику.

Важно понять, что температура, давление и влажность могут повлиять на скорость звука. Вот почему высококлассные передатчики часто включают механизмы компенсации температуры для поддержания точности измерения.

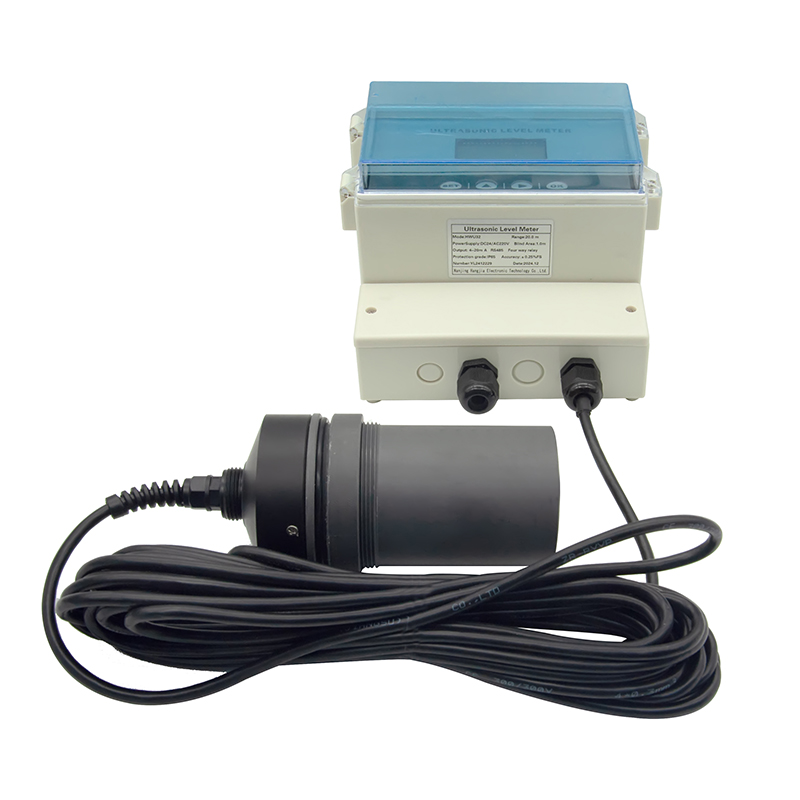

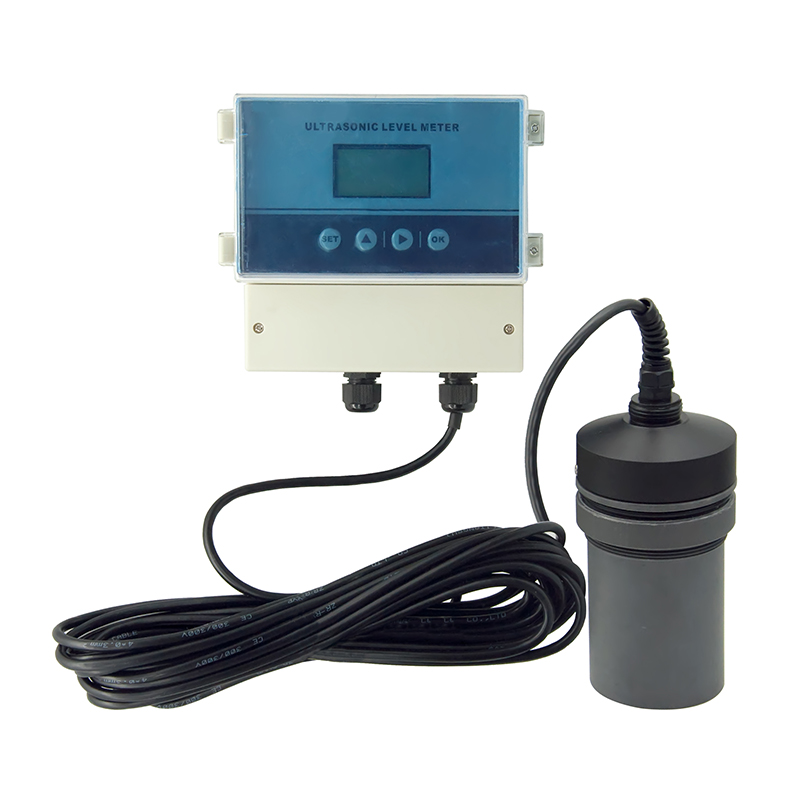

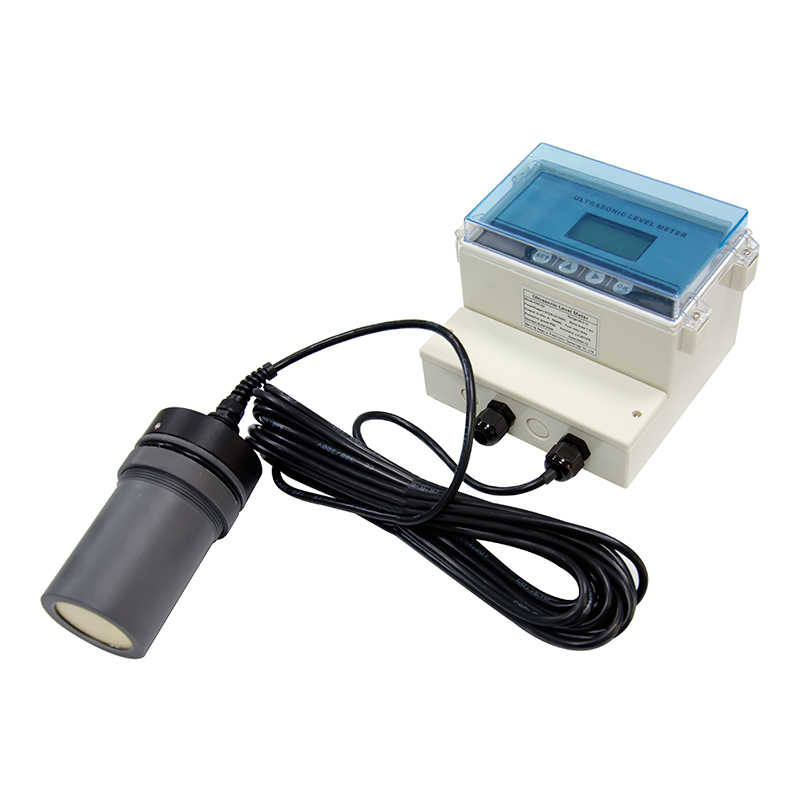

Компоненты ядра внутри ультразвукового передатчика на уровне жидкости

Чтобы полностью понять, как работают эти устройства, давайте разберем основные компоненты типичного передатчика на уровне ультразвуковой жидкости :

Каждый компонент играет роль в обеспечении производительности устройства оставаться стабильной и точной. Современные устройства также могут включать в себя обработку цифровых сигналов для устранения шума и обеспечения более точных результатов.

Пошаговый рабочий механизм ультразвукового передатчика на уровне жидкости

Давайте пройдемся по пошаговой операции, чтобы более четко понять весь процесс:

1. Имиссия импульса :
   микроконтроллер активирует датчик, чтобы излучать взрыв ультразвуковых звуковых волн, направленных вертикально вниз на поверхность жидкости.

2. Отражение сигнала :
   как только импульс попадает на поверхность жидкости, он отражается обратно в сторону датчика. Эхо обнаруживается тем же преобразователем.

3. Измерение времени :
   высокоскоростные внутренние часы измеряют продолжительность между начальным импульсом и полученным эхо. Даже изменения в миллисекундном масштабе обнаружены с высокой точностью.

4. Расчет расстояния :
   Используя известную скорость звука в текущих атмосферных условиях, система вычисляет расстояние до поверхности.

5. Преобразование уровня :
   рассчитанное расстояние вычитается из общей высоты резервуара (предустановка во время установки), что дает фактический уровень жидкости.

6. Выходная передача :
   Наконец, обработанные данные уровня преобразуются в стандартные выходные сигналы (4-20 мА, RS485 или Modbus) и передаются на контроллеры или интерфейсы человека (HMI).

Этот неинвазивный метод измерения устраняет необходимость прямого контакта с коррозийным, высоким давлением или опасными жидкостями, обеспечивая долговечность и надежность.

Преимущества и применение передатчиков на уровне ультразвуковой жидкости

Технология не только эффективна-она также универсальна и экономична . Вот несколько ключевых преимуществ:

• Неконтактное измерение : снижает риск износа и загрязнения.

• Без технического обслуживания : без движущихся деталей устройство требует минимального содержания.

• Адаптируется для суровых сред : хорошо работает в пыльных, влажных или коррозионных настройках.

• Широкая совместимость : подходит для воды, нефти, химикатов, сточных вод и многого другого.

• Легкая установка и интеграция : проекты подключения и игры делают их идеальными как для новых, так и для модерных проектов.

Типичные области применения включают в себя:

• Водоочистные сооружения

• Химические резервуары для хранения

• Нефтеперерабатывающие заводы

• Обработка продуктов питания и напитков

• Фармацевтическое производство

Благодаря надежной производительности ультразвуковой передатчик на уровне жидкости остается основным продуктом в промышленном, коммерческом и муниципальном секторах.

Часто задаваемые вопросы (FAQ)

Q1: Затронут ли передатчик на уровне ультразвукового уровня жидкости пену или пара?

Да, в некоторых случаях. Тяжелая пена слои или толстые пары могут разбросить или поглощать ультразвуковой сигнал , снижая точность измерения. Некоторые передовые модели поставляются с сигнальными фильтрами или алгоритмами, чтобы минимизировать это влияние.

Q2: Можно ли использовать передатчики ультразвукового уровня на открытом воздухе?

Абсолютно. Многие модели оснащены атмосферой и IP-рейтингом, предназначенные для наружных условий, включая дождь, тепло и пыль. Однако для поддержания оптимальной производительности необходимы правильное экранирование и установка.

Q3: Насколько точны передатчики ультразвукового уровня?

Большинство стандартных передатчиков обеспечивают точность в пределах от 0,25% до ± 1% от полномасштабного диапазона, в зависимости от модели и условий окружающей среды. Высококачественные передатчики с цифровой компенсацией могут обеспечить еще большую точность.

Q4: Каков типичный диапазон передатчика ультразвукового уровня?

Диапазон обнаружения варьируется от нескольких сантиметров до более чем 20 метров , в зависимости от модели. Всегда проверяйте спецификацию в соответствии с требованиями вашего приложения.

Q5: Какое обслуживание требуется?

Обычный осмотр для очистки датчика и проверки правильного выравнивания обычно достаточно. Пыль, паутину или наращивание отложений может повлиять на производительность, если не периодически рассматриваться.

Устранение неполадок общих проблем

Несмотря на их надежность, пользователи могут иногда сталкиваться с проблемами. Вот быстрая таблица общих проблем и решений :

Правильная установка и калибровка имеют решающее значение для без ошибок. Всегда следуйте руководству по установке производителя и протестируйте систему после настройки.

Заключение

Ультразвуковой передатчик на уровне жидкости является проверенным и интеллектуальным решением для непрерывного мониторинга уровня жидкости в реальном времени. От муниципальной очистки воды до высококлассного производства, он сочетает в себе точность с легкостью использования, предлагая неинвазивный, низколетний и высоко адаптируемый инструмент для любого применения, где имеет значение измерение уровня жидкости.

Независимо от того, управляете ли вы резервуарам, водохранилищам или бункелям, понимание того, как работают ультразвуковые передатчики на уровне жидкости, дает вам возможность принимать решения для принятия решений в установке, обслуживании и инвестициях. Их сочетание расширенной науки и удобной функциональности делает их вариантом высшего уровня для современных потребностей в автоматизации.
