Разница между датчиком температуры и датчиком температуры

Измерение температуры играет решающую роль в различных промышленных приложениях, обеспечивая эффективность процессов. Однако многие люди путают датчики температуры с преобразователями температуры , не зная, чем они отличаются и какую конкретную роль играет каждое устройство. В этой статье мы рассмотрим эти различия и поможем вам понять, когда использовать каждое из них, чтобы вы могли принимать обоснованные решения для своих нужд в мониторинге температуры.

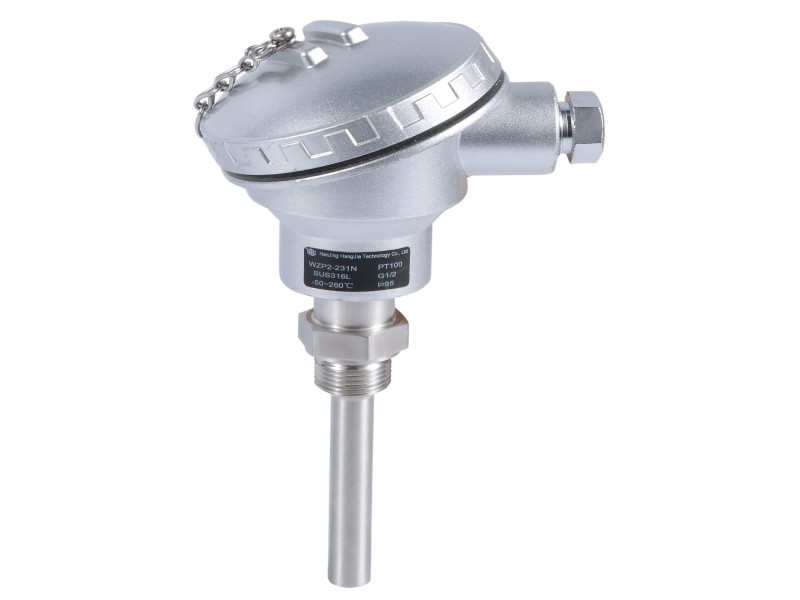

Что такое датчик температуры?

Датчики температуры — это важные устройства, используемые для измерения температуры объекта или окружающей среды. Эти датчики преобразуют физические изменения температуры в электрические сигналы, которые затем можно измерять и анализировать с помощью таких инструментов, как контроллеры, мониторы и регистраторы данных. Преобразование температуры в измеримый сигнал — вот что делает датчики температуры незаменимыми в различных отраслях, включая производство, здравоохранение, производство продуктов питания и многое другое.

Функции и типы

Основная функция датчика температуры — обнаруживать изменения температуры в окружающей среде и преобразовывать эти изменения в полезный электрический сигнал. В зависимости от применения и необходимого диапазона температур используются разные датчики. Вот разбивка трех наиболее распространенных типов датчиков температуры:

● Термопары. Эти датчики состоят из двух разнородных металлических проводов, соединенных на одном конце. Разница температур между спаем и свободными концами проводов создает напряжение, которое можно измерить. Термопары получили широкое распространение благодаря широкому температурному диапазону от -200°C до 1750°C и относительно низкой стоимости.

● RTD (датчик температуры сопротивления): RTD, часто изготовленные из платины, работают путем измерения изменения электрического сопротивления материала в зависимости от температуры. Например, PT100 RTD имеет сопротивление 100 Ом при 0°C, которое увеличивается с повышением температуры. RTD обеспечивают высокую точность и стабильность, что делает их пригодными для применений, требующих точных измерений.

● Термисторы. Сопротивление этих датчиков резко меняется в зависимости от температуры, что делает их очень чувствительными. Хотя термисторы обеспечивают превосходную точность, их температурный диапазон обычно ограничен по сравнению с термопарами и термометрами сопротивления. Они обычно используются в таких приложениях, как защита двигателей и системы отопления, вентиляции и кондиционирования воздуха, где изменение температуры более контролируемо.

Таблица 1: Типы и характеристики датчиков температуры

Тип датчика	Температурная диапазон	Ключевые функции	Приложения
Термопара	От -200°С до 1750°С	Низкая стоимость, быстрый отклик, широкий ассортимент.	Промышленность, Аэрокосмическая промышленность, Производство
РДТ (PT100)	От -200°С до 850°С	Высокая точность, стабильность, надежность	Химическая, нефтегазовая, фармацевтическая промышленность
Термистор	от -50°С до 150°С	Высокая чувствительность, хорошая точность при более низких температурах	HVAC, медицина, бытовая электроника

Как работают датчики температуры

Датчики температуры работают на различных физических принципах. Наиболее распространенные механизмы включают изменения сопротивления (как это видно в термометрах сопротивления), генерацию напряжения (в термопарах) и кривые зависимости сопротивления от температуры (в термисторах). Эти датчики взаимодействуют с окружающей средой, обнаруживая изменения температуры, которые затем преобразуются в электрические сигналы, которые можно обрабатывать.

Например, термопары создают напряжение на основе градиента температуры между двумя металлами, а термометры сопротивления измеряют изменения сопротивления при колебаниях температуры. Взаимосвязь между температурой и электрическим сигналом часто может быть сложной и нелинейной, поэтому многие датчики включают в себя системы формирования сигнала для преобразования необработанных показаний в полезные значения.

Характеристики сигнала и помехи

Сигналы датчиков температуры обычно слабы и чувствительны к шумам и помехам. Например, низкое напряжение, создаваемое термопарами, может легко быть искажено электрическими помехами, особенно при использовании длинных проводов. Аналогичным образом, на термометры сопротивления, которые основаны на изменении сопротивления, может влиять сопротивление соединительных кабелей, что приводит к ошибкам измерений. Чтобы решить эти проблемы, для датчиков температуры часто требуются дополнительные компоненты, такие как усилители сигнала или схемы компенсации, чтобы обеспечить передачу точных данных для дальнейшего анализа.

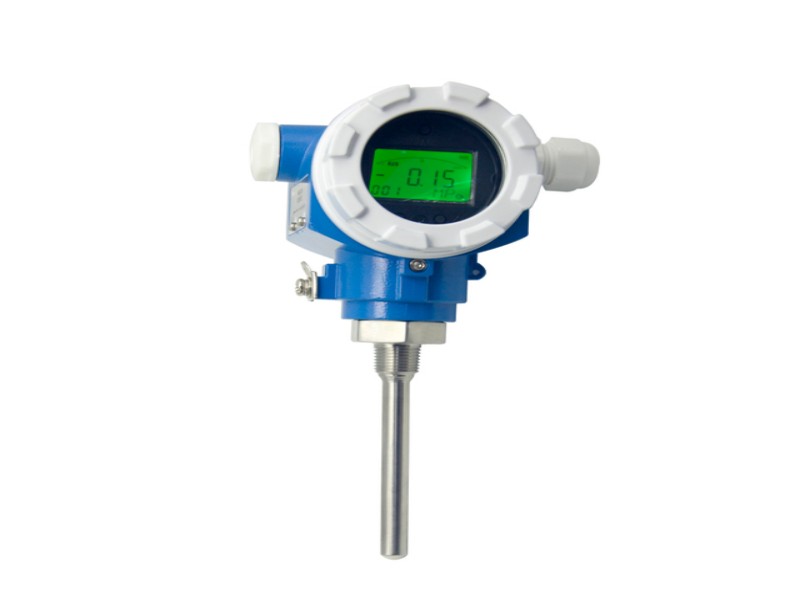

Что такое датчик температуры?

Преобразователь температуры является важным устройством в промышленных системах контроля температуры. Он работает в сочетании с датчиками температуры для преобразования необработанного сигнала датчика в стандартизированный, читаемый формат, который можно передавать на большие расстояния в системы управления, такие как ПЛК (программируемые логические контроллеры) или системы SCADA. Таким образом, датчики температуры обеспечивают точную передачу данных о температуре операторам или автоматизированным системам для дальнейшего анализа и принятия мер.

Функция и как она работает

Основная функция преобразователя температуры — принимать необработанный, часто нелинейный или слабый сигнал, создаваемый датчиком температуры (например, термопарой, термометром сопротивления или термистором), и преобразовывать его в стандартизированный выходной сигнал. В зависимости от приложения общие выходные сигналы включают 4–20 мА, 0–10 В или цифровые протоколы, такие как Modbus. Эти стандартизированные сигналы гораздо лучше подходят для передачи на большие расстояния и могут напрямую интерпретироваться системами управления, что обеспечивает плавную интеграцию в промышленные процессы.

Датчики температуры обычно включают в себя несколько важных процессов, обеспечивающих точность и надежность сигнала:

● Усиление: необработанный сигнал датчика часто слишком слаб, чтобы его можно было использовать напрямую. Передатчик усиливает этот сигнал до приемлемого уровня.

● Линеаризация. Многие датчики, такие как термопары и термометры сопротивления, выдают нелинейные сигналы. Преобразователь линеаризует сигнал, обеспечивая его точное соответствие измеренной температуре.

● Фильтрация шума. Промышленные помещения подвержены воздействию электрических помех, которые могут искажать сигналы датчиков. Датчики температуры оснащены функцией фильтрации шума для обеспечения целостности передаваемого сигнала.

Преимущества использования датчика температуры

Датчики температуры обладают рядом явных преимуществ по сравнению с использованием только необработанных датчиков, что делает их незаменимыми для многих промышленных применений.

● Стабильный сигнал на больших расстояниях. В отличие от датчиков, сигнал которых может ухудшаться на больших расстояниях, передатчики гарантируют, что сигнал остается стабильным и точным на больших расстояниях. Это особенно важно на крупных промышленных предприятиях, где системы управления могут располагаться далеко от точек измерения.

● Высокая помехоустойчивость. Датчики температуры устойчивы к электрическим помехам и другим воздействиям окружающей среды, что гарантирует четкость и надежность сигнала даже в средах с электрическими помехами.

● Простая интеграция с системами управления. Датчики температуры обеспечивают стандартизированные выходные сигналы (например, 4–20 мА), что упрощает их интеграцию с системами ПЛК, РСУ (распределенными системами управления) и SCADA (диспетчерским управлением и сбором данных). Это снижает потребность в дополнительном оборудовании для формирования сигнала, упрощая общую конструкцию системы и снижая затраты на установку.

● Снижение потребности в дополнительном преобразовании сигнала. Преобразуя необработанный сигнал датчика в стандартный выходной сигнал, датчики температуры устраняют необходимость в дополнительном оборудовании, таком как усилители или преобразователи сигнала, которое в противном случае было бы необходимо при использовании только датчиков.

Ключевые различия между датчиками температуры и преобразователями температуры

Датчики температуры и преобразователи температуры являются неотъемлемыми частями современных систем измерения температуры, но они выполняют разные функции и предлагают определенные преимущества. Понимание этих различий имеет решающее значение для выбора правильного оборудования для вашего применения. Ниже мы рассмотрим ключевые различия между ними, уделив особое внимание функциональности, выходу сигнала, установке и стоимости.

Функциональность и выходной сигнал

Основное различие между датчиками температуры и преобразователями температуры заключается в их функциональности и типе сигнала, который они производят.

● Датчики температуры. Эти устройства предназначены для непосредственного измерения изменений температуры и преобразования этих изменений в необработанные электрические сигналы, такие как изменения напряжения, сопротивления или тока. Например, термопары генерируют небольшое напряжение, пропорциональное изменениям температуры, а RTD (терморезистивные детекторы) производят изменение сопротивления при колебаниях температуры. Однако эти необработанные сигналы часто бывают слабыми, нелинейными и чувствительными к шуму, что требует дополнительного преобразования сигнала для использования в промышленных системах.

● Датчики температуры. Датчики температуры, напротив, обрабатывают и преобразуют необработанный сигнал от датчика в стандартизированный кондиционированный сигнал, который подходит для интеграции с системами управления. Наиболее распространенным выходным сигналом передатчиков является токовый сигнал 4–20 мА, который идеально подходит для передачи на большие расстояния и совместим с широким спектром промышленных систем управления. Усиливая, линеаризуя и фильтруя сигнал, передатчики обеспечивают точные и стабильные данные, которые можно передавать на большие расстояния без ухудшения качества.

Вопросы установки и стоимости

Еще одним существенным различием между датчиками температуры и преобразователями температуры является процесс установки и связанные с этим затраты.

● Датчики температуры. Установка датчиков температуры относительно проста, особенно в тех случаях, когда расстояние между датчиком и системой управления невелико. Однако, поскольку датчики выдают необработанные сигналы, им часто требуется дополнительное оборудование для формирования сигнала, такое как усилители и компенсаторы, чтобы обеспечить точные показания на больших расстояниях. Это усложняет всю систему, особенно в более крупных установках, где используется несколько датчиков.

● Датчики температуры. Хотя датчики температуры имеют более высокую первоначальную стоимость из-за дополнительной электроники, они упрощают установку и проектирование системы. Поскольку передатчики преобразуют необработанные сигналы в стандартизированные выходные данные, нет необходимости в дополнительном оборудовании для формирования сигнала. Они могут легко интегрироваться с ПЛК, системами SCADA и другими системами управления, что делает их идеальными для приложений на больших расстояниях, где целостность сигнала имеет решающее значение.

Когда следует выбирать датчик температуры, а не датчик температуры

Выбор подходящего устройства измерения температуры — датчика температуры или преобразователя температуры — во многом зависит от конкретных потребностей вашего приложения. Понимание того, когда использовать каждый из них, имеет решающее значение для оптимизации производительности, точности и стоимости.

Выбор датчика температуры

Датчики температуры идеально подходят для применений, где ключевыми факторами являются простота и измерение на небольшом расстоянии. Вот сценарии, в которых вы обычно выбираете датчик температуры:

● Измерение на небольшом расстоянии: когда расстояние между датчиком и системой управления относительно небольшое (обычно в пределах нескольких метров), подходят датчики температуры. В этих случаях ухудшение сигнала минимально, и датчики могут напрямую выдавать необработанные сигналы.

● Простые приложения: Для простого мониторинга температуры, где высокая точность не имеет решающего значения, датчиков температуры достаточно. Сюда входят такие приложения, как мониторинг температуры основного оборудования или системы HVAC, где сигналы не должны передаваться на большие расстояния или не требуют сложной обработки.

● Существующие системы формирования сигнала. Если ваша система уже имеет необходимую инфраструктуру обработки сигналов, лучшим выбором может быть только датчик. Датчики можно интегрировать с существующими усилителями, компенсаторами или аналого-цифровыми преобразователями (АЦП) для формирования сигнала по мере необходимости.

Выбор датчика температуры

С другой стороны, датчики температуры необходимы в более сложных или крупномасштабных системах. Рассмотрите возможность выбора преобразователя температуры в следующих ситуациях:

● Измерение на большие расстояния: когда сигналы температуры необходимо передавать на большие расстояния (иногда сотни метров и более), необходим датчик температуры. Это гарантирует, что сигнал остается стабильным и не подвержен ухудшению.

● Требования к высокой точности. Для применений, где точные показания температуры имеют решающее значение, например, в управлении технологическими процессами, на химическом производстве или в лабораториях, датчик температуры обеспечивает линеаризацию, усиление и отсутствие помех сигнала.

● Интеграция с промышленными системами управления. Датчики температуры лучше всего подходят для сред, где данные измерений должны быть интегрированы с ПЛК, системами SCADA или другими системами управления. Они выдают стандартизированные сигналы, такие как 4–20 мА, которые совместимы с большинством промышленных установок, что делает их идеальными для автоматического управления.

Заключение

В заключение, датчики температуры и преобразователи температуры служат разным целям в системах измерения температуры. Датчики передают необработанные сигналы, а передатчики кондиционируют и стандартизируют эти сигналы для передачи на большие расстояния и интеграции с системами управления. Выбор подходящего устройства зависит от таких факторов, как расстояние, точность и бюджет. В Nanjing Hangjia Electronic Technology Co.,Ltd. мы предлагаем высококачественные преобразователи и датчики температуры, предназначенные для повышения точности и эффективности ваших промышленных систем мониторинга температуры.

Часто задаваемые вопросы

Вопрос: Какова роль преобразователя температуры в промышленном применении?

Ответ: Датчик температуры преобразует необработанные сигналы датчика в стандартизированный выходной сигнал, обеспечивая стабильную передачу сигнала на большие расстояния и простую интеграцию с системами управления.

Вопрос: Чем датчик температуры отличается от преобразователя температуры?

Ответ: Датчик температуры определяет температуру и генерирует необработанные электрические сигналы, а датчик температуры обрабатывает и стандартизирует эти сигналы для надежной передачи и интеграции данных.

Вопрос: Когда вместо датчика следует использовать преобразователь температуры?

О: Датчик температуры следует использовать, когда требуется передача сигнала на большие расстояния или высокая точность сигнала, особенно в сложных промышленных системах с дистанционным мониторингом.
