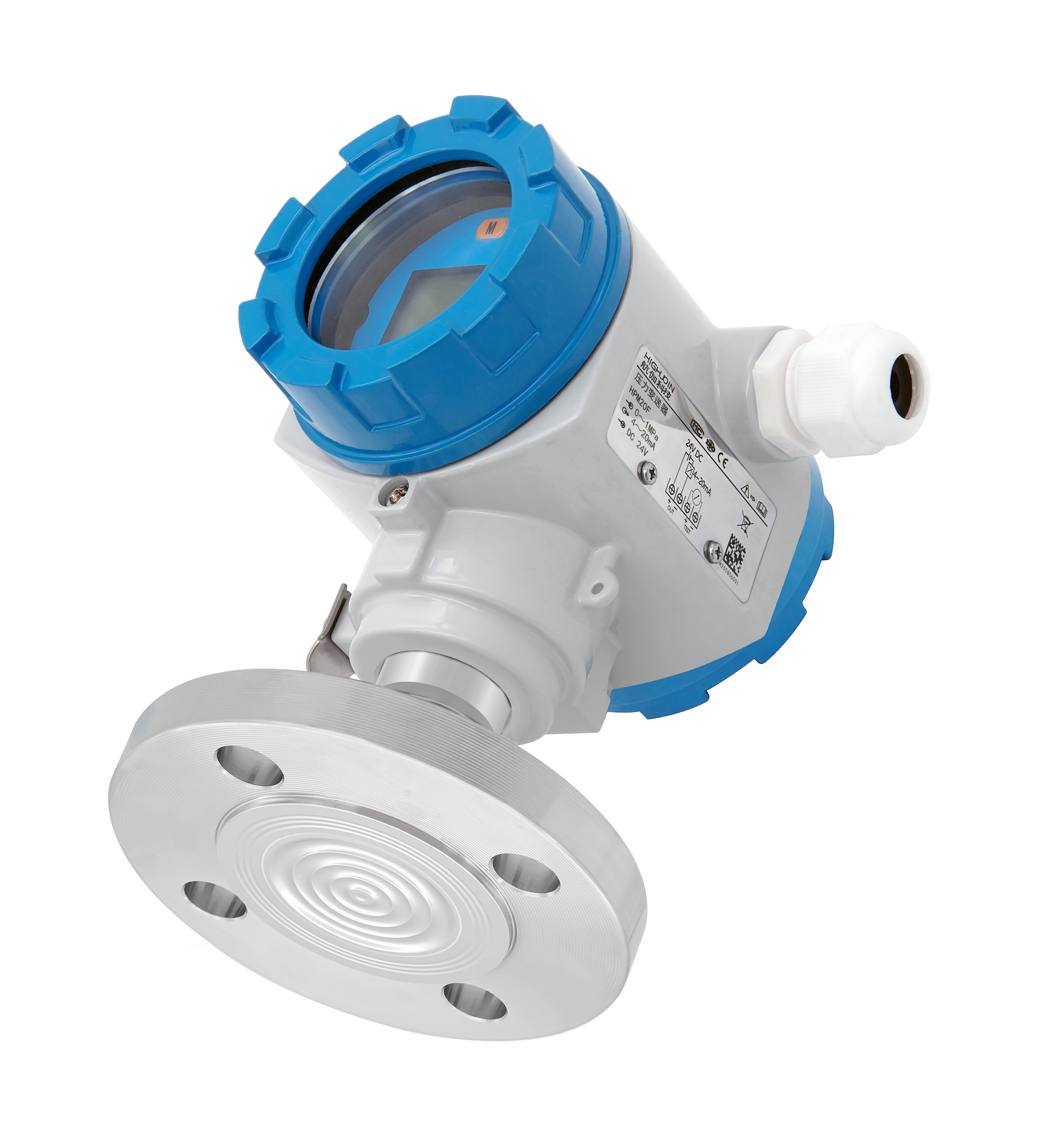

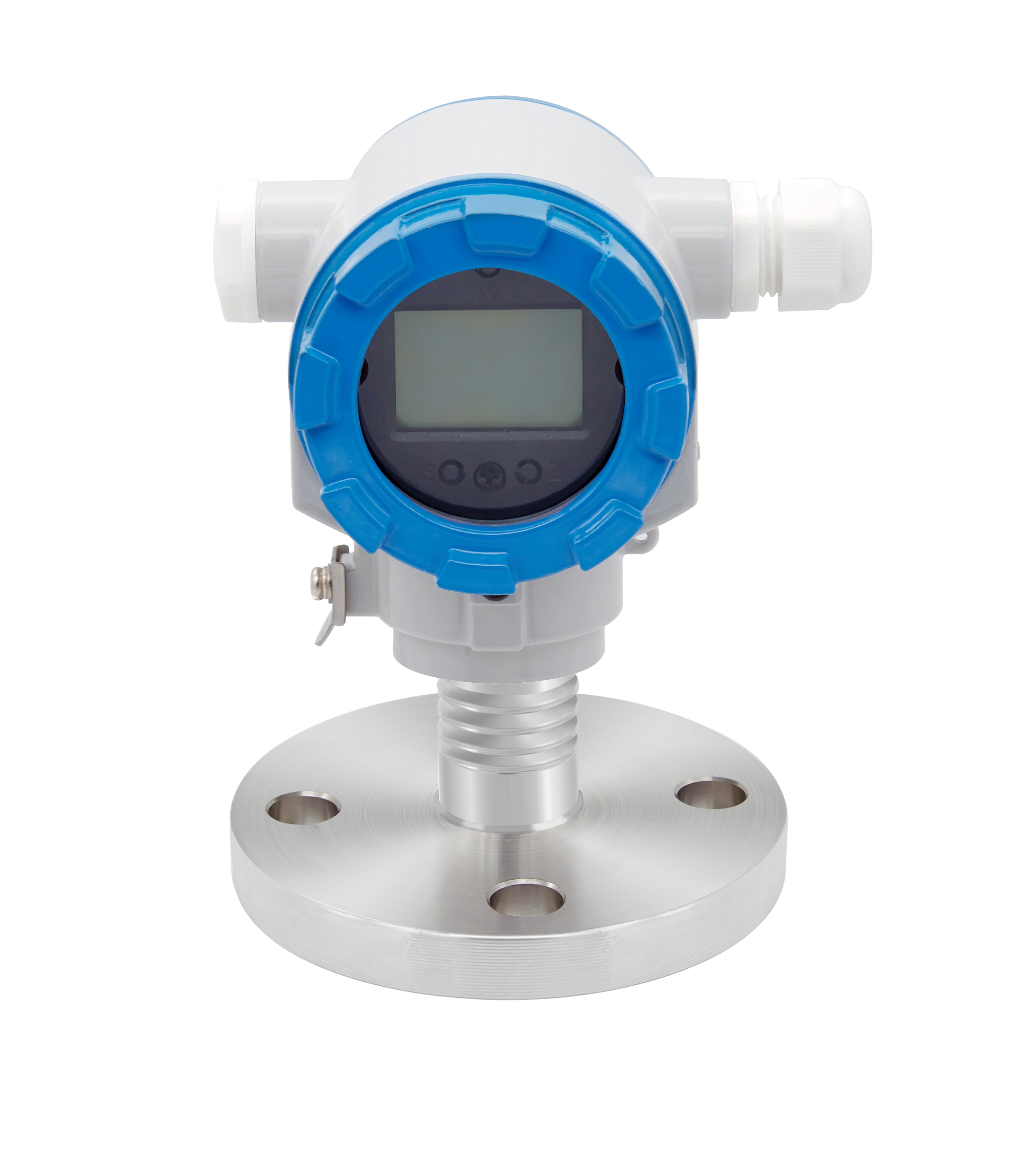

HPM20F -диафрагма цифровой передатчик давления

Скачать таблицу:
HPM20F Flange Diaphragm Pressure Transmitter-Datasheet.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Передатчик давления на фланце HPM20F использует международный стандартный интерфейс фланца для легкой установки полевой установки. Он имеет передовые технологии и включает в себя высоко стабильный и надежный кремниевый пьезорезистивный датчик давления в качестве компонента измерения сигнала. Датчик проходит автоматическое тестирование и обрезку лазера, чтобы обеспечить широкую температурную компенсацию. Этот продукт обеспечивает стабильную и надежную производительность, успешно пройдя строгие тесты на тестирование и долгосрочное старение. HPM20F предназначен для удовлетворения требований для коррозионной устойчивости и гигиены, что делает его подходящим для измерения давления в различных отраслях, включая машины, металлургию, нефтехимику, выработку электроэнергии, пищевую промышленность и фармацевтические препараты.

Описание

Приложение

Функции

Параметры

Приложение

Разработано для измерения коррозийных жидкостей.
Подходит для медиа -склонности к засолу из -за твердых суспензий или высокой вязкости.
Идеально подходит для носителя, которые могут кристаллизовать или затвердеть в трубке под давлением.
Позволяет промывать порт давления, чтобы предотвратить загрязнение среды.
Соответствует высоким стандартам гигиены, чтобы предотвратить загрязнение.

Функции

Предлагает различные материалы для диафрагмы изоляции, с высоким уровнем коррозионной стойкости.
Разработано в гигиеническом стиле для легкой очистки без каких -либо недоступных областей.
Построенный с алюминиевым сплавным оболочкой с защитой от IP65 от Ingress.
Оснащен полевым дисплеем, выходом сигнала 4-20 MADC и различными другими сигналами связи.
Включает в себя защиту от изменения полярности, перегрузки и перенапряжения.
Позволяет иметь нулевую и полномасштабную корректировку.
Обеспечивает сильный иммунитет к помехам и обеспечивает долгосрочную стабильность.

Параметры

Измерение среды	Жидкость, газ, пара
Диапазон давления	0 ~ 20 кПа ... 10 МПа
Перегрузка	1,5 раза диапазон давления в полном масштабе
Тип давления	Датчик, абсолютный или герметичный датчик
Точность	± 0,5%фс
Долгосрочная стабильность	± 0,2%FS/год
Температурный коэффициент нуля	± 0,03%FS/℃ (ссылка 25 ℃)
Температурный коэффициент полной масштаба	± 0,03%FS/℃ (ссылка 25 ℃)
Рабочая температура	-30 ~ 85 ℃
Напряжение снабжения	24 В постоянного тока (12 ~ 30 В)
Выходной сигнал	4 ~ 20MADC или индивидуальность
Режим вывода	Два провода, три провода
Сопротивление нагрузки	≤ (U-12) /0,20 Ом
Устойчивость к изоляции	100 МОм ， 500 В постоянного тока
Защита от входа в ракушку	IP65
Электрическое соединение	Выделенный кабель щита
