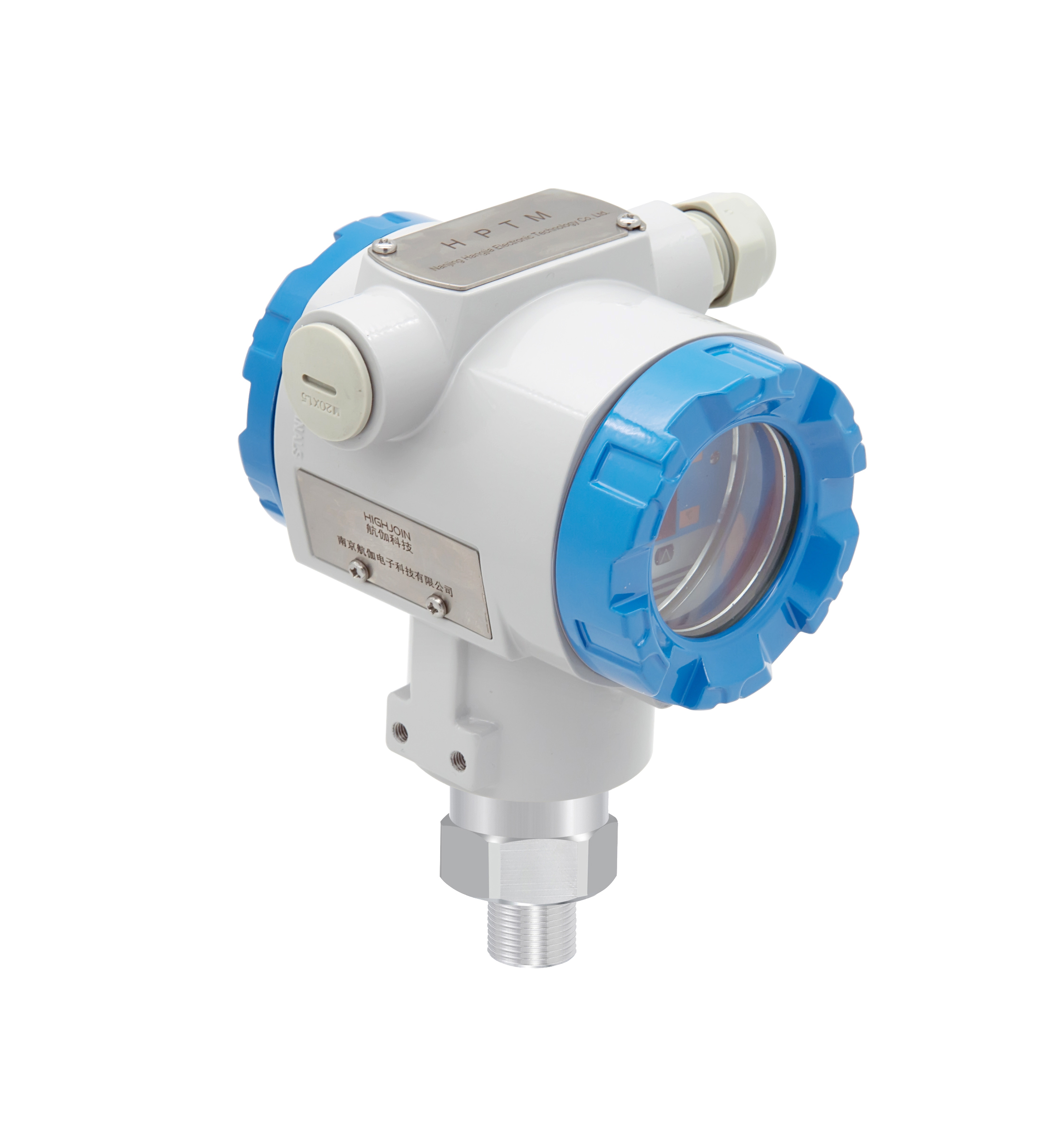

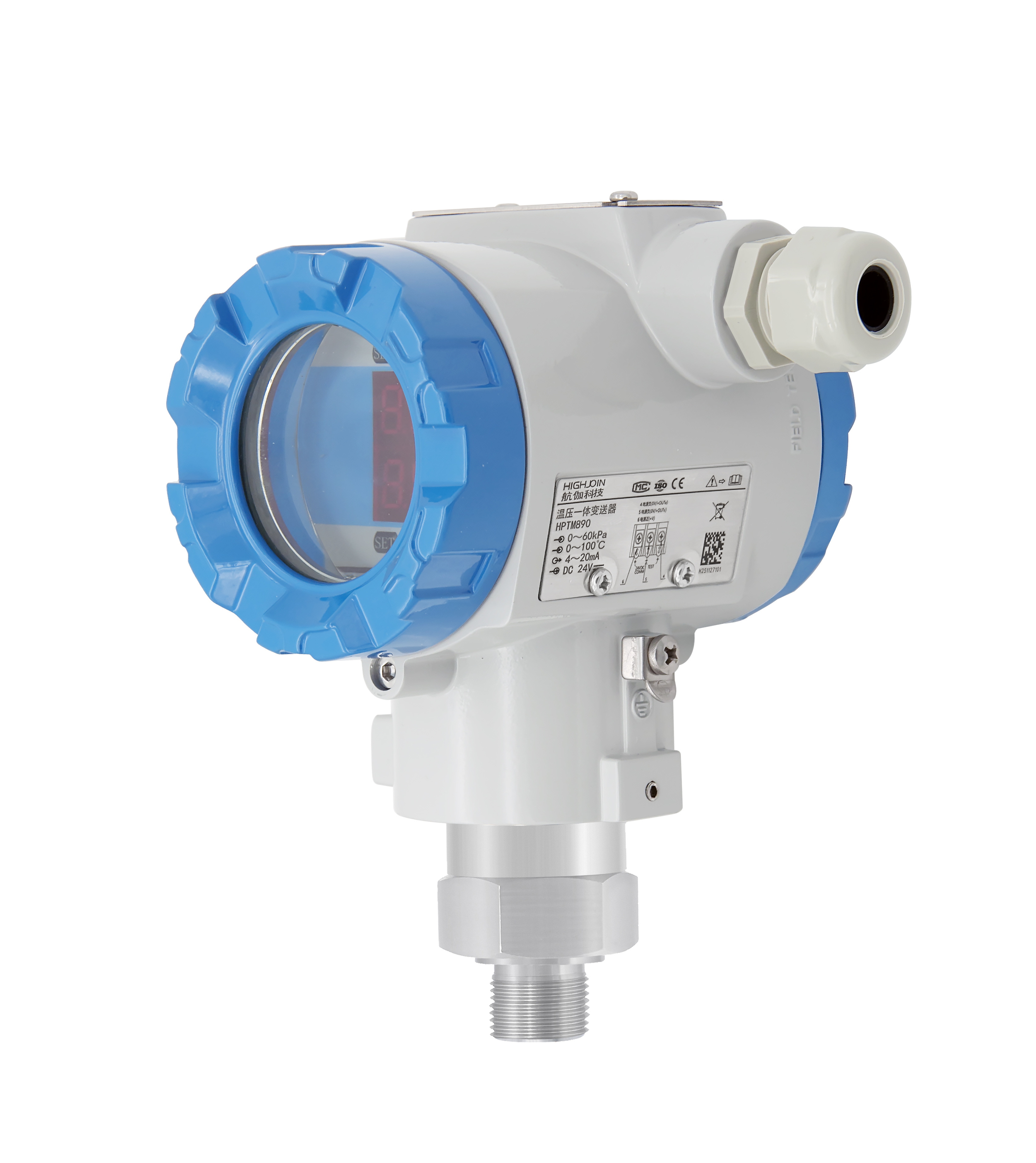

HPTM890 2-канальный интегрированный датчик температуры и давления

Диапазон давления: -100кПа…0~50кПа…40МПа (манометрическое);

0~50кПа…40МПа (абсолютное)

Выходной сигнал: двухсторонний 4–20 мА

Дисплей: 2 светодиода для давления и температуры.

Скачать таблицу:
HPTM890 Combined Pressure Temperature Transmitter-Datasheet V26.1.1.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Обзор

Преобразователь температуры и давления с цифровым дисплеем HPTM890 объединяет высокостабильный чувствительный к давлению элемент и высокоточный термочувствительный элемент для независимых измерений, что позволяет одновременно и точно измерять давление и температуру среды. Он может выводить два стандартных сигнала 4–20 мА. Кроме того, этот продукт оснащен 4-значным двухрядным светодиодным полевым дисплеем, который может одновременно отображать значения давления и температуры.

Пройдя долгосрочные испытания на старение и стабильность, продукт может похвастаться надежной и стабильной работой, что делает его пригодным для суровых условий эксплуатации. Он может точно измерять несколько параметров в одной точке измерения и широко используется в управлении промышленными процессами для одновременного измерения давления и температуры жидкости.

Функции

Параллельное измерение давления и температуры
Датчик температуры размещается близко к измеряемой среде, что обеспечивает меньшую погрешность измерения.
Поддерживает датчик температуры

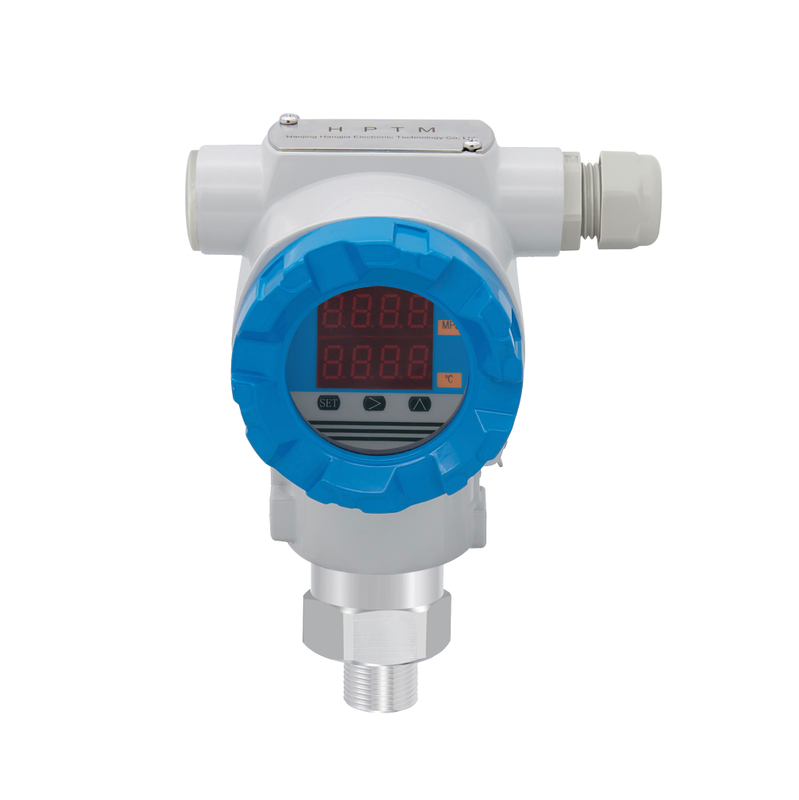

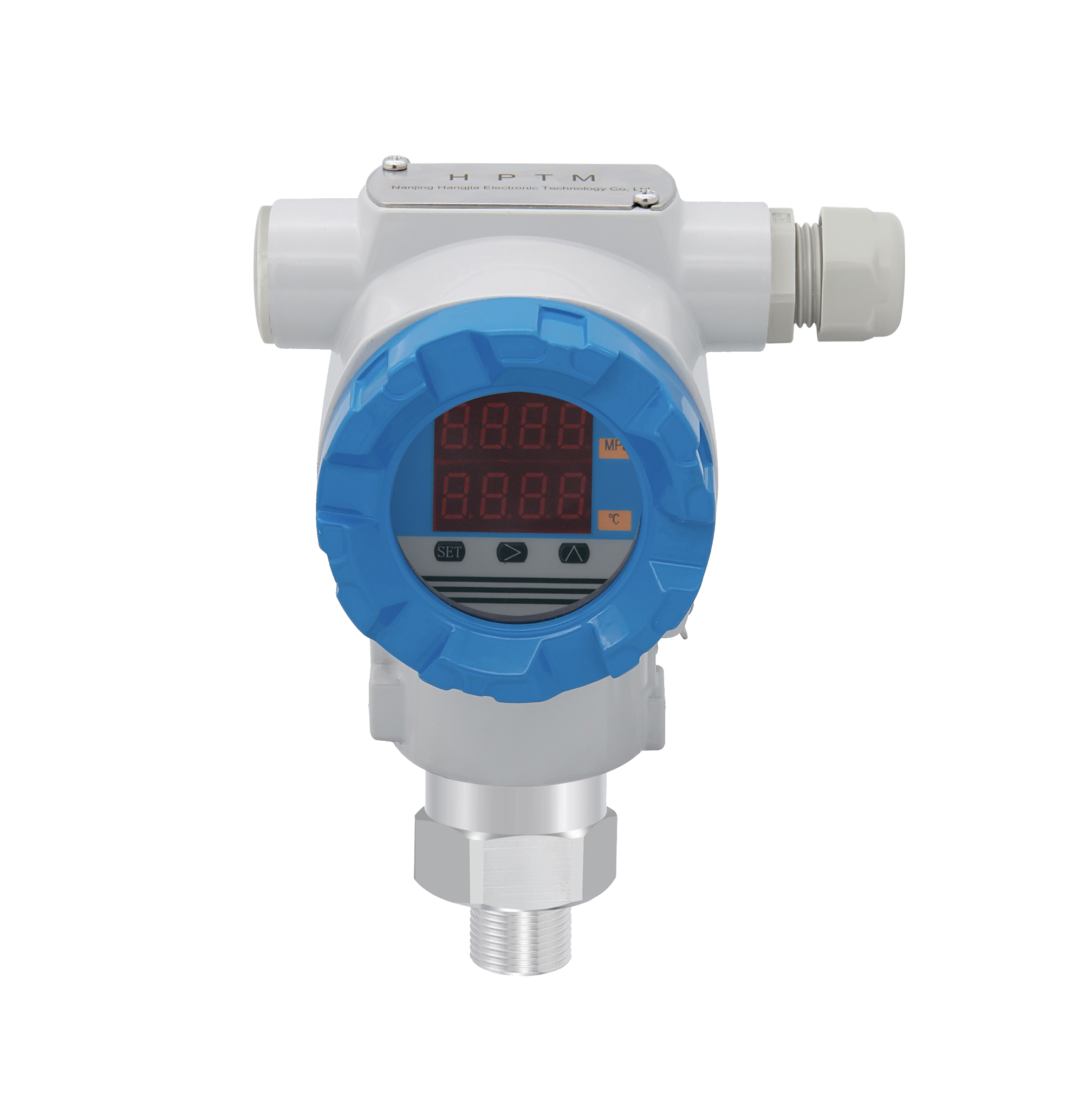

Большой светодиодный дисплей, показывающий одновременно давление и температуру.

Диапазон давления	-100кПа…0~50кПа…40МПа (манометрическое) 0~50кПа…40МПа (абсолютное)
Температурная диапазон	0 ~ 100 ℃ Примечание. Поддерживается индивидуальный промежуточный диапазон, например 0–80 ℃ и т. д.
Измерение среды	Различные жидкости, газы и различные совместимые с контактами материалы.
Выходной сигнал	Давление: 4 ~ 20 мА постоянного тока Температура: 4 ~ 20 мА постоянного тока Vs=24 В постоянного тока (9~30 В постоянного тока)
Источник питания	Vs=3,1 ~8 В постоянного тока (встроенная литиевая батарея ER14250, 3,6 В, 1200 мАч) Vs =5 В постоянного тока (внешний источник питания) Vs = 24 В постоянного тока (внешний источник питания)
Точность	Давление: ± 0,5%Стандарт FS. ; ± 0,2%вариант FS Температура: ± 0,4 ℃
Коэффициент нулевой температуры (для измерения давления)	±1,5% полной шкалы, опорное значение 30 ℃, в пределах диапазона температурной компенсации
Полномасштабный температурный коэффициент (для измерения давления)	±1,5% полной шкалы, опорное значение 30 ℃, в пределах диапазона температурной компенсации
Средняя температура	-40 ~ 100 ℃
Температурная устойчивость светодиода	-30~70℃
Температура хранения	-30~70℃
Защитный класс	IP65
Электрическая защита	Защита обратной полярности
Механическая стабильность	Вибрация 20 г (20–5000 Гц) Ударопрочность 20 г (11 мс)
Устойчивость к изоляции	> 100 МОм 500 В постоянного тока
Диэлектрическая прочность	Тестовое напряжение 500 В.
