Как правильно установить датчик перепада давления из монокристаллического кремния?

Датчики перепада давления необходимы для измерения расхода, уровня и давления жидкости, газа или пара в таких отраслях, как нефтяная, химическая, энергетическая и сталелитейная. Но неправильная установка может привести к неточным показаниям, дрейфу или даже повреждению оборудования. Итак, как правильно установить высокопроизводительный датчик перепада давления, такой как монокристаллический кремниевый датчик перепада давления HPM82 ? Это руководство проведет вас через ключевые шаги и лучшие практики.

Почему стоит выбрать HPM82?

В HPM82 используется монокристаллический кремниевый датчик на основе МЭМС с интеллектуальной компенсацией статического давления и температуры. Ключевые преимущества включают в себя:

• Широкий диапазон: от –1 кПа до 1 кПа (S1) или от –6 кПа до 6 кПа (S2), с диапазоном регулирования 3:1.

• Высокая точность: ±0,1% для ДИ 1:1, ±0,1% × ДИ для более высокого динамического диапазона.

• Прочная конструкция: корпус из алюминиевого сплава IP66, различные коррозионностойкие материалы (316L, Hastelloy C, тантал, позолоченная диафрагма).

• Гибкий выход: 4‑20 мА с протоколом HART.

• Взрывозащищенное исполнение: Ex db IIC T4…T6 и Ex ia II CT6.

• Удобство для пользователя: 5-значный ЖК-дисплей с подсветкой, три локальные кнопки для настройки на месте.

Пошаговое руководство по установке

1. Выберите правильное место

• Выберите место, защищенное от вибрации, прямых источников тепла и агрессивных паров.

• Температура окружающей среды для общего использования: от –40 до 85°C (для заливки фторуглеродным маслом: от –10 до 60°C).

• Убедитесь, что преобразователь легко доступен для обслуживания и чтения показаний на дисплее.

2. Монтажная ориентация

• HPM82 можно установить вертикально или горизонтально с помощью прилагаемого 2-дюймового кронштейна (планшета или углового держателя).

• Для измерения расхода жидкости, газа или пара: установите преобразователь под диафрагмой или элементом измерения расхода, чтобы импульсные линии были заполнены жидкостью и избегали образования пузырьков газа.

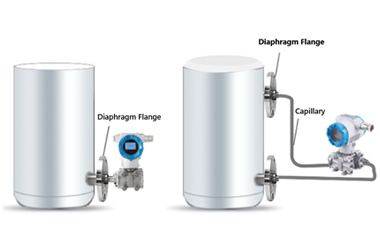

• Для измерения уровня (открытый резервуар): установите сторону низкого давления, вентилируемую в атмосферу, сторону высокого давления, соединенную с нижней частью резервуара.

• Для измерения уровня (закрытый резервуар): Подключите стороны высокого и низкого давления. Используйте емкости для сбора конденсата для работы с паром.

3. Импульсный трубопровод

• Импульсные линии должны быть как можно короче, с уклоном не менее 1:10 вниз от технологических отводов к преобразователю.

• Используйте одинаковый диаметр и длину для сторон высокого и низкого давления, чтобы минимизировать дифференциальные ошибки.

• Установите запорные клапаны (например, трехклапанные или пятиклапанные манифольды), чтобы обеспечить возможность регулировки нуля и снятия преобразователя без остановки процесса.

4. Электрические соединения

• Используйте экранированную витую пару. Подключайте экран к земле только на одном конце.

• Для связи HART обеспечьте сопротивление нагрузки в контуре не менее 250 Ом.

• Источник питания: 10,5–45 В постоянного тока для общего обслуживания; 10,5–26 В постоянного тока для искробезопасных/взрывозащищенных версий.

• Кабельный ввод: внутренняя резьба M20×1,5. Для опасных зон используйте взрывозащищенные кабельные вводы.

5. Регулировка нуля и диапазона.

• После установки и перед подачей давления выпустите воздух из обоих портов давления в атмосферу (для манометра DP) и отрегулируйте ноль с помощью трех местных кнопок или HART-коммуникатора.

• Ноль и диапазон можно перенести в пределах ±20 % от максимального диапазона с помощью программного обеспечения для настройки или ручного терминала.

• Протокол HART позволяет удаленно регулировать ноль/диапазон и выбирать выходной сигнал квадратного корня для измерения расхода.

6. Испытание на герметичность и ввод в эксплуатацию.

• Медленно откройте запорные клапаны. Никогда не открывайте внезапно одновременно клапаны на стороне высокого и низкого давления – сначала используйте уравнительный клапан.

• Проверьте наличие утечек во всех соединениях.

• Следите за стабильностью показаний ЖК-дисплея. Для приложений с потоками включите вывод квадратного корня, если это еще не установлено.

Распространенные ошибки, чтобы избежать

Заключительные мысли

Правильная установка датчика перепада давления из монокристаллического кремния, такого как HPM82, обеспечивает надежную работу, долговременную стабильность и безопасную эксплуатацию. Следуйте рекомендациям производителя, соблюдайте условия процесса и всегда используйте материалы, подходящие для вашей среды. Если вам нужна помощь в выборе подходящего материала диафрагмы или наполнительного масла для вашего конкретного применения, свяжитесь с нами – мы будем рады помочь.

Вам нужен надежный датчик перепада давления для вашего следующего проекта? Ознакомьтесь со спецификациями HPM82 или запросите ценовое предложение сегодня.
