Как работает RTD

Вы когда -нибудь задумывались, как измеряется точная температура? Датчики RTD делают возможными точные показания. Они стабильны, надежны и широко используются в разных отраслях. В этой статье вы узнаете, как они работают, включая их строительство, проводку, приложения, процесс калибровки и устранение неполадок. Понимание датчиков RTD помогает инженерам и техникам обеспечивать оптимальную производительность в промышленных, лабораторных и коммерческих условиях.

Основы датчиков RTD

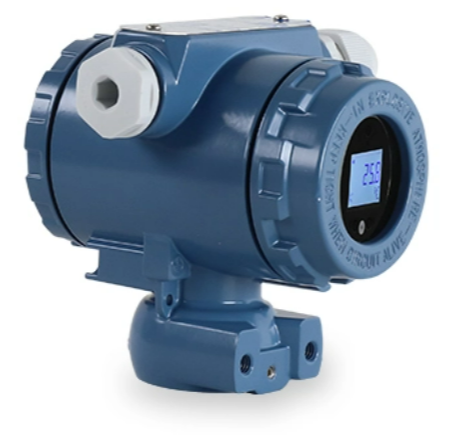

Что такое датчик RTD?

Датчик RTD измеряет температуру путем обнаружения изменений в электрическом сопротивлении металлического элемента. По мере повышения температуры сопротивление увеличивается предсказуемо. Platinum является наиболее часто используемым материалом, потому что он обеспечивает превосходную линейность, стабильность с течением времени и широкий эксплуатационный диапазон. Никель и медные RTD также доступны, но имеют более узкие диапазоны и немного меньше стабильности. Металлический элемент расположен в защитном зонде, обеспечивая долговечность и снижает воздействие на окружающую среду.

Почему датчики RTD предпочтительнее других датчиков

RTD превосходят термопары в точности и стабильности, особенно в пределах умеренных температурных диапазонов. Они предлагают повторяемые измерения и минимальный дрейф с течением времени. Термопары могут реагировать быстрее, но менее линейные и менее точные. RTD также предоставляют более широкий выбор конфигураций проводки, позволяя пользователям сбалансировать стоимость, точность и сложность установки. Их предсказуемое электрическое поведение делает их подходящими для промышленной автоматизации и лабораторных экспериментов.

Ключевые преимущества датчиков RTD

RTD обеспечивают повторяемые и надежные измерения в течение длительных периодов. Их длительный срок службы снижает затраты на техническое обслуживание и замену. Они особенно ценны в процессах, которые требуют точного контроля температуры, таких как химические реакции, мониторинг двигателей и медицинские устройства. Кроме того, их высокая линейность упрощает обработку сигналов и уменьшает необходимость в сложной калибровке.

Базовый процесс измерения

Измерение RTD включает в себя передачу небольшого тока через датчик и измерение падения напряжения по нему. Полученное сопротивление преобразуется в температуру с использованием калибровочных кривых или уравнений. Точное измерение зависит от надлежащей проводки и компенсации за сопротивление свинца. Конструкция датчика, включая его материал и конструкцию, напрямую влияет на время отклика и чувствительность.

RTD -датчики конструкция и материалы

Основные материалы используются

Платина, никель и медь обычно используются металлы. Platinum предлагает лучшую линейность и стабильность. Никель обеспечивает экономически эффективную альтернативу с разумной точностью. Медь обладает отличной линейностью в ограниченном диапазоне и низкой стоимости, но окисляется при более высоких температурах. Выбор материала зависит от потребностей применения, включая температурный диапазон, ограничения затрат и необходимую точность.

Тонкие фильмы против проволочных RTDS

Тонкоплененные RTD состоят из платинового слоя, нанесенного на керамический субстрат. Они являются экономически эффективными, компактными и устойчивыми к вибрации, подходящими для общего промышленного использования. Проволочные RTD используют спиральную платиновую проволоку вокруг ядра, предлагая более высокую точность и стабильность, но они более чувствительны к вибрации и дорогим. Метод строительства определяет долговечность, точность и время отклика датчика.

Тип RTD	Строительство	Преимущества	Типичные приложения
Тонкая фильма	Платина на керамике	Низкая стоимость, устойчивая к вибрации	Потребительская электроника, HVAC
Проволочная	Стученная платиновая проволока	Высокая точность, стабильная	Лабораторный, промышленный контроль

Защитное жилье и зонды

Защитные оболочки, изготовленные из металлических, керамических или стеклянных элементов RTD от механических повреждений и факторов окружающей среды. Корпус обеспечивает последовательный тепловый перенос при предотвращении влажности. Промышленные RTD часто используют ножницы из нержавеющей стали, в то время как LAB-классные RTD могут использовать кварц или керамику для превосходной точности.

Специальные RTDS (лабораторный класс против промышленности)

Термометры ультра-препарата платиновой сопротивления (UPRTS) предлагают исключительную точность, но являются хрупкими и дорогими, подходящими для калибровочных лабораторий. Стандартные термометры сопротивления платины (SPRT) обеспечивают баланс точности и долговечности. Промышленные PRT определяют приоритет надежности, используя тонкопленочные или катушки в защитных корпусах. Выбор правильного типа RTD обеспечивает надежные измерения в предполагаемом применении.

Рабочий принцип датчиков RTD

Связь с температурой

Датчики RTD работают по принципу, что сопротивление увеличивается в предсказуемо с температурой. Это положительное поведение коэффициента температуры (PTC) обеспечивает точное измерение. Понимание этой связи имеет решающее значение для интерпретации выходов датчиков и достижения надежного контроля температуры в промышленных процессах.

Процесс электрического измерения

RTD можно настроить в 2-проводных, 3-проводных или 4-проводных настройках. 2-проводная конфигурация проста, но менее точная из-за некорректированного сопротивления свинца. Трехпроводная RTD компенсирует сопротивление свинца, что делает его обычным явлением в промышленных условиях. 4-проводная установка обеспечивает максимальную точность путем устранения влияния сопротивления свинца, идеально подходящего для лабораторных сред.

Коэффициенты сопротивления и калибровка

Коэффициенты сопротивления, такие как R0 и R100, определяют отклик датчика на диапазон температуры. Калибровка необходима для обеспечения точности измерения. Регулярная калибровка поддерживает последовательность, особенно в промышленных приложениях, где даже небольшие отклонения могут повлиять на качество процесса. Понимание процесса калибровки датчика RTD помогает поддерживать точность в течение жизни датчика.

Обзор уравнения Callendar - Van Dusen

Это уравнение преобразует сопротивление RTD к температуре, приспосабливая к нелинейному поведению при экстремальных температурах. Это обеспечивает точный расчет в разных температурных диапазонах, повышая надежность датчика. Промышленные RTD используют эти уравнения для поддержания точности в сложных системах, обеспечивая последовательные показания в различных условиях.

Проводка и конфигурация датчика RTD

2-проводные датчики RTD

2-проводные RTD-самая простая и наиболее экономичная конфигурация, обычно используемая в приложениях для коротких дистанций, где сопротивление свинца оказывает минимальное влияние на показания. В то время как они просты в установке и требуют меньше соединений, их точность измерения ниже по сравнению с 3-проводными или 4-проводными установками. Факторы окружающей среды, такие как вибрация, электромагнитные помехи и колебания температуры, могут вводить ошибки. Правильное монтаж, экранирование и тщательная маршрутизация проводов необходимы для уменьшения отклонений измерения и поддержания постоянной производительности.

3-проводные датчики RTD

3-проводные RTD являются наиболее широко используемой промышленной конфигурацией, поскольку они компенсируют сопротивление свинца при сохранении умеренной сложности установки. Эта установка обеспечивает точные измерения температуры на более длительных расстояниях, чем 2-проводные датчики, что делает их подходящими для производственных предприятий, химической обработки и энергетических применений. Используя третий лидерство для компенсации сопротивления, 3-проводные RTD набирают баланс между стоимостью и точностью. Правильная установка, включая правильные подключения для свинца и минимизированное механическое напряжение, повышает долговечность датчиков и надежность в промышленных средах.

4-проводные датчики RTD

4-проводные RTD обеспечивают самый высокий уровень точности измерения, полностью устраняя влияние сопротивления свинца. Эта конфигурация имеет важное значение для лабораторных инструментов или высокого промышленного мониторинга, где даже незначительные ошибки неприемлемы. Хотя установка является более сложной и требует тщательного внимания к проводке, 4-проводные RTD обеспечивают постоянные и надежные данные о температуре. Они особенно ценны в исследованиях, контроле качества и точной производительности, обеспечивая точные показания в условиях переменных окружающей среды без частой перекалибровки.

Лучшие практики установки

Правильная установка имеет решающее значение для обеспечения производительности RTD и долговечности. Избегайте механического напряжения на датчике и проводниках и плотно закрепите все электрические соединения. Рассмотрим факторы окружающей среды, такие как вибрация, влажность и экстремальные температуры, чтобы предотвратить повреждение или искажение сигнала. Правильная маршрутизация кабеля, экранирование и позиционирование зонда уменьшают электрический шум и тепловое отставание. Следуя этой лучшей практике не только сохраняет точность датчика, но и сводит к минимуму потребности в техническом обслуживании и обеспечивает безопасность в промышленных или лабораторных средах.

Применение датчиков RTD

Промышленные применения

RTD широко используются в производстве, производстве электроэнергии и химических производственных сооружениях, где точный мониторинг температуры имеет решающее значение. Они обеспечивают обратную связь в реальном времени для систем управления, повышая эффективность процесса и качество продукции. Применение включает в себя мониторинг печи, управление химической реакцией и регуляцию температуры в критических производственных линиях. Их надежность при непрерывной работе делает их идеальными для промышленных средств, где время простоя или неточности могут привести к дорогостоящим ошибкам или угрозам безопасности.

Автомобильная и аэрокосмическая

В автомобильных двигателях, топливных системах и компонентах управления окружающей средой RTD обеспечивают точные показания температуры, чтобы обеспечить оптимальную производительность и безопасность. Аэрокосмические приложения полагаются на RTD для критических измерений в двигателях, авионике и системах управления окружающей средой. Их стабильность и предсказуемый ответ на изменения температуры делают их незаменимыми в средах, где экстремальные условия или быстрые колебания могут поставить под угрозу производительность системы. Регулярное обслуживание и надлежащая установка необходимы для поддержания точности в этих приложениях с высокими ставками.

Медицинское и лабораторное использование

RTD играют жизненно важную роль в лабораториях и медицинских условиях, где требуется точная термометрия. Они обеспечивают точные измерения для экспериментальных установок, калибровки медицинского оборудования и систем контроля окружающей среды. RTDS Лабораторного класса часто используются в исследованиях, которые требуют минимальной ошибки и высокой повторяемости. Обеспечение надлежащей установки, калибровки и защиты окружающей среды имеет решающее значение для поддержания последовательных показаний и поддержки соблюдения строгих научных и медицинских стандартов.

Потребитель и электроника

RTD включены в потребительскую электронику и приборы, которые требуют точного контроля температуры, включая системы HVAC, печи и устройства климат -контроля. Точные показания датчиков оптимизируют энергоэффективность, повышают производительность и повышают безопасность пользователей. Их надежная работа помогает предотвратить перегрев или неэффективное использование энергии, продлевая срок службы электронных устройств. Выбор правильного типа RTD и конфигурации проводки обеспечивает постоянную производительность как в жилых, так и в коммерческих приложениях.

Тестирование и устранение неполадок датчиков RTD

Основное тестирование сопротивления

Тестирование сопротивления является фундаментальным для проверки функциональности RTD. Используя мультиметр, измерьте сопротивление датчика при известных эталонных температурах. Например, PT100 Platinum RTD должен читать приблизительно 100 Ом при 0 ° C и 138,5 Ом при 100 ° C. Отклонения от этих значений могут указывать на повреждение датчика, проблемы с проводкой или дрейб калибровки. Регулярное тестирование обеспечивает целостность, поддерживает надежность и поддерживает стратегии профилактического обслуживания в промышленных или лабораторных условиях.

Определение общих неудач

RTD могут выйти из строя из -за механического повреждения, входа влаги, чрезмерных температур или вибрационного воздействия. Такие сбои снижают точность измерения и могут вызвать нарушения процесса. Регулярный визуальный осмотр, мониторинг неожиданных изменений сопротивления и контроль окружающей среды помогают обнаружить и предотвратить сбои. Следующие советы по устранению неполадок RTD могут минимизировать время простоя и продлить срок службы датчика, обеспечивая точные показания температуры при всех условиях.

Калибровочные проверки

Периодическая калибровка необходима для поддержания точности RTD с течением времени. Сравнение показаний датчиков с эталонными стандартами помогает обнаружить дрейф и обеспечивает согласованность измерения. Калибровка может включать настройку параметров программного обеспечения или замену компонентов старения. Хорошо удержанные графики калибровки предотвращают совокупные ошибки, гарантируя, что RTD предоставляют надежные данные для критических промышленных, лабораторных и медицинских применений, где контроль температуры влияет на безопасность и качество.

Практические советы по устранению неполадок

Устранение неполадок включает в себя проверку непрерывности проводки, проверку ведущих соединений и оценку защиты окружающей среды. Обеспечить правильное размещение датчика и экранирование от электромагнитных помех. Быстрая диагностика может предотвратить длительное время простоя и сохранить целостность данных. Включение практических советов по устранению неисправностей RTD в обычное обслуживание обеспечивает последовательную работу, продлевает срок службы датчика и снижает вероятность неожиданных неудач в промышленных и лабораторных установках.

Точность и стандарты датчика RTD

Стандарты IEC 60751 и ASTM E1137

Датчики RTD соответствуют всемирно признанным стандартам, таким как IEC 60751 и ASTM E1137. Они определяют допуски датчиков и классы, в том числе класс AA, A, B и C, определяющие приемлемые отклонения между определенными диапазонами температуры. Соответствие обеспечивает постоянную производительность и совместимость между оборудованием и отраслями. Выбор RTD в соответствии с этими стандартами гарантирует точность, необходимую для критических применений в производстве, лабораториях и системах мониторинга.

Факторы, влияющие на точность

Точность влияет на чистоту материала, конфигурация проводки, метод установки и условия окружающей среды. Неправильное монтаж, вибрация, экстремальные температуры или влажность могут внести ошибки. Выбор соответствующего материала, такого как платина для высоких приложений, и следующие передовые практики в установке сводят к минимуму отклонения. Понимание этих факторов имеет решающее значение для инженеров, ищущих последовательные, повторяемые измерения температуры в течение длительных периодов.

Повышение точности за счет характеристики

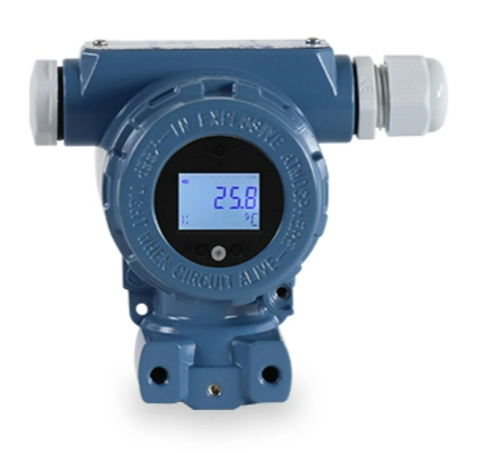

Лабораторная характеристика дополнительно повышает точность RTD за счет измерения сопротивления в нескольких температурных точках и регулирующих коэффициентов калибровки. Программирование этих коэффициентов в RTD -передатчики выравнивает выход датчика с фактическим поведением, компенсируя незначительные вариации материала или конструкции. Этот метод обеспечивает высокие показания температуры высокой точки зрения, особенно в исследованиях, высоких промышленных процессах и средах, требующих точного теплового контроля.

Сравнение допусков RTD между материалами

Платиновые RTD обеспечивают самую высокую точность и стабильность, за которыми следуют никелевые и медные альтернативы. Выбор материала влияет на частоту калибровки, срок службы в эксплуатации и пригодность для конкретных температурных диапазонов. Выбор правильного материала гарантирует, что датчик удовлетворяет требованиям точности при балансировании стоимости и долговечности. Понимание этих компромиссов является ключом к оптимизации эффективности датчиков в промышленных, лабораторных или потребительских приложениях.

Заключение

Датчики RTD обеспечивают точное измерение температуры посредством предсказуемых изменений сопротивления. Понимание их принципа работы, строительства, проводки, калибровки и устранения неполадок обеспечивает стабильность и точность. Nanjing Hangjia Electronic Technology Co.,Ltd. предлагает высококачественные продукты RTD, которые обеспечивают надежную производительность, помогая отраслям поддерживать эффективность и точность.

Часто задаваемые вопросы

В: Что такое датчик RTD?

A: Датчик RTD измеряет температуру путем обнаружения изменений сопротивления в металлах, используя принцип работы датчика RTD для точных показаний.

В: Как работают датчики RTD?

A: RTD -датчики работают путем прохождения тока через металлический элемент и измерение изменений сопротивления, преобразуя их в точные значения температуры.

В: Почему калибровка важна для датчиков RTD?

A: Процесс калибровки датчика RTD обеспечивает точность с течением времени, компенсируя старение материала и воздействие на окружающую среду.

В: Что такое обычные советы по устранению неполадок RTD?

A: Проверьте проводку, измеряйте сопротивление при известных температурах и осмотрите на наличие механического повреждения или влажности.

В: Датчики RTD лучше термопавли?

О: Да, датчики RTD предлагают более высокую точность, стабильность и линейность, хотя они могут стоить дороже и реагировать медленнее.

В: Где обычно используются датчики RTD?

О: Они используются в промышленных процессах, лабораториях, автомобильной, аэрокосмической и потребительской электронике для точного контроля температуры.
