Промывная мембрана или датчик давления Tri‑Clamp в санитарном исполнении: что выбрать?

Датчик санитарного давления является одним из наиболее важных устройств в гигиенических отраслях, таких как обработка продуктов питания и напитков, фармацевтика, биотехнология, производство молочных продуктов и других чувствительных областях. Его роль заключается в преобразовании физического давления в электрический сигнал, который можно отслеживать и контролировать, обеспечивая безопасное и эффективное протекание процессов. Что отличает санитарно-гигиенические устройства от стандартных датчиков давления , так это их конструкция, ориентированная на чистоту, стерилизацию и работоспособность в средах, где риск загрязнения неприемлем.

При выборе датчика санитарного давления наиболее часто обсуждаются две конфигурации: датчик санитарного давления с промывной мембраной и датчик санитарного давления Tri-Clamp. Хотя оба они выполняют схожие функции, они имеют различные характеристики, которые делают каждый из них более подходящим для конкретных приложений.

В этом подробном руководстве мы рассмотрим различия, преимущества, ограничения и практические соображения, используемые профессионалами отрасли при выборе наилучшего типа для своих нужд.

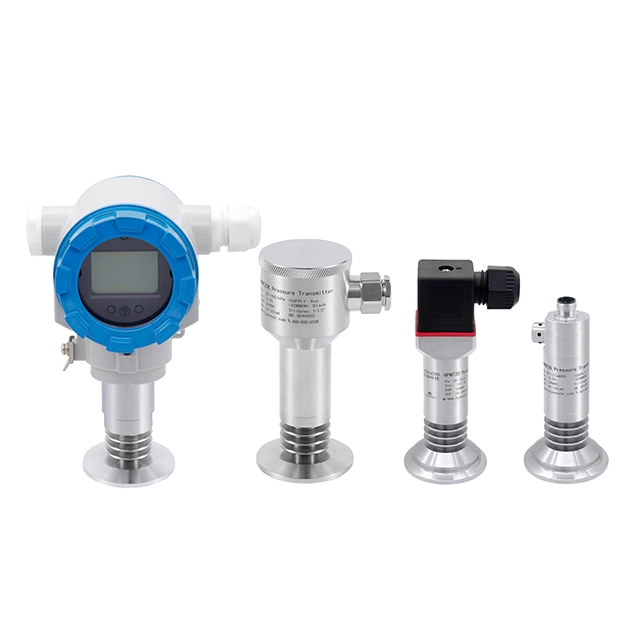

Что такое датчик санитарного давления?

Санитарный датчик давления — это специализированный датчик давления , предназначенный для использования в гигиенических технологических средах. В отличие от общепромышленных датчиков, санитарные датчики сконструированы таким образом, чтобы исключить мертвые зоны, щели и полости, в которых могут накапливаться бактерии или загрязнения. Эти передатчики обычно имеют:

• Конструкция из электрополированной нержавеющей стали

• Гладкие поверхности с минимальными щелями.

• Гигиенические уплотнения и диафрагмы

• Совместимость с CIP (очистка на месте) и SIP (стерилизация на месте)

Санитарные датчики давления необходимы для обеспечения целостности процесса и соблюдения гигиенических стандартов и правил в отраслях, где загрязнение недопустимо.

Типы санитарных датчиков давления

Санитарные датчики давления разделяются на категории по способу подключения и интерфейсу датчиков. Двумя наиболее важными для гигиенических систем являются:

1. Санитарный датчик давления с промывной мембраной

2. Санитарный датчик давления Tri‑Clamp

Каждый тип имеет уникальные конструктивные особенности и эксплуатационные характеристики, которые влияют на то, где и как их лучше всего использовать.

Что такое датчик санитарного давления с промывной мембраной?

Санитарные датчики давления с промывной мембраной оснащены диафрагмой, чувствительной к давлению, которая идеально прилегает к поверхности технологической среды. Диафрагма и окружающий ее корпус образуют плоскую и гладкую поверхность, которая обеспечивает несколько важных преимуществ:

• Отсутствие мертвого пространства : гладкая поверхность исключает карманы, в которых может застаиваться жидкость.

• Высокая гигиеническая целостность : легко чистить и стерилизовать во время CIP/SIP.

• Точные измерения : прямой контакт обеспечивает лучшую реакцию

• Совместимость с вязкими жидкостями : Подходит для сред, которые могут засорить стандартные отверстия портов.

Эти конструкции особенно выгодны для применений, связанных с вязкими, липкими жидкостями или жидкостями, содержащими твердые частицы, где стандартные порты давления могут засоряться или улавливать загрязнения.

Что такое санитарный датчик давления Tri‑Clamp?

Санитарные датчики давления Tri ‑Clamp относятся к механическому типу соединения, а не только к мембранному типу. Трехзажим (также известный как санитарный зажим) представляет собой стандартизированный фитинг, широко используемый в системах гигиенических жидкостей.

Ключевые моменты, касающиеся стиля тройного зажима:

• Универсальная совместимость : Работает со стандартными системами санитарно-технического трубопровода.

• Быстрая установка : Легко собирать и разбирать.

• Плавное санитарное соединение : Соответствует гигиеническим требованиям.

• Модульная конструкция : Может использоваться с различными диафрагмами (в том числе заподлицо).

Не все датчики с тройным зажимом имеют конструкцию заподлицо, но в большинстве современных санитарно-гигиенических систем для обеспечения максимальной гигиены используется смывная диафрагма в сочетании с фитингом с тройным зажимом.

Краткое сравнение: промывочные и санитарные датчики давления с тройным зажимом

Эта таблица помогает проиллюстрировать основные замыслы конструкции: мембраны заподлицо максимизируют гигиеническую площадь поверхности, тогда как узлы с тройным зажимом отдают приоритет удобству установки на санитарно-гигиенических линиях.

Как работают датчики давления в санитарных передатчиках

По сути, в санитарном датчике давления используется внутренний датчик давления (обычно кремниевый или керамический), встроенный под диафрагму. Датчик измеряет изменения давления жидкости и преобразует их в электронный выходной сигнал (например, сигнал 4–20 мА) для использования в системах управления технологическим процессом.

В санитарных условиях граница между сенсорным элементом и технологической средой должна быть гладкой и без застойных зон. В версиях со скрытой диафрагмой диафрагма напрямую передает давление на чувствительный элемент, сводя к минимуму задержку передачи и механические искажения.

Почему важен гигиенический дизайн

В таких отраслях, как:

• Еда и напитки

• Переработка молока

• Фармацевтические препараты

• Биотехнология

• Косметика

Технологическое оборудование необходимо регулярно и тщательно очищать. Остатки среды на застойных поверхностях могут вызвать рост микробов, загрязнение и порчу продукта.

Санитарные датчики давления предотвращают эти риски за счет:

1. Гладкие поверхности, которые не задерживают носитель

2. Совместимость материала с чистящими средствами

3. Стандартизированные соединения, исключающие зазоры

4. Конструкции, выдерживающие циклы CIP и SIP.

Неправильный дизайн может привести к проблемам с соблюдением требований, отзыву продукции и дорогостоящим простоям.

Рекомендации по установке

Ниже приведены важные соображения, которые должны определить ваш выбор установки:

1. Совместимость технологической линии

Санитарные датчики давления Tri‑Clamp идеально подходят, если вам нужна простая интеграция в существующие системы санитарно-гигиенических трубок со стандартными размерами зажимов. Промывочные диафрагмы можно вставлять непосредственно везде, где требуется гладкая контактная поверхность.

2. Требования к очистке

Если применение требует тщательной очистки с минимальным временем простоя, датчик санитарного давления с промывной мембраной часто обеспечивает наилучшие характеристики благодаря своей плоской конструкции без щелей.

3. Характеристики СМИ

• Жидкости с высокой вязкостью (например, сиропы, кремы): предпочтительна промывка диафрагмы.

• Газированные жидкости или жидкости с низкой вязкостью (например, вода, воздух): подходит Tri‑clamp с опцией промывки.

Такое согласование обеспечивает долговечность и точность датчиков давления внутри преобразователя.

Сравнение производительности

Показатели производительности датчиков давления в санитарном исполнении часто фокусируются на:

Точность

Обе конструкции могут обеспечить высокую точность, но мембраны заподлицо часто обеспечивают лучший динамический контакт с жидкостью, повышая точность измерений в реальном времени.

Отзывчивость

Поскольку промывные диафрагмы могут устранить барьеры между технологической средой и датчиком, они часто обеспечивают более быстрое время отклика, что имеет решающее значение в контурах управления.

Обслуживание

Конфигурации с тремя зажимами обычно требуют меньше времени на разборку и меньших трудозатрат на техническое обслуживание, что может компенсировать разницу в первоначальных инвестициях.

Типичные случаи использования

Эта структура помогает инженерам и проектировщикам процессов выбирать идеальную конфигурацию, основанную на реальных приоритетах отрасли.

Лучшие практики установки

Чтобы обеспечить оптимальную производительность:

• Всегда устанавливайте преобразователь там, где жидкость может свободно течь, не задерживая воздух или твердые частицы.

• Используйте подходящие прокладки и убедитесь, что трехзажимные соединения затянуты с рекомендованным моментом затяжки.

• Выровняйте мембрану по направлению технологического потока, если указано.

• Регулярно проверяйте поверхность на предмет износа или точечной коррозии, которые могут поставить под угрозу гигиену.

Правильная установка снижает вероятность ложных показаний и продлевает срок службы преобразователя.

Тенденции отрасли и будущие направления

Новые требования отрасли подталкивают технологии санитарных датчиков давления в нескольких направлениях:

1. Интеллектуальное подключение

Все больше датчиков оснащены цифровой связью (например, IO‑Link), которая обеспечивает диагностику, мониторинг состояния и возможности удаленной калибровки.

2. Более высокие диапазоны давления

Санитарные датчики давления теперь охватывают более широкий диапазон давления (от низкого вакуума до высокого уровня фунтов на квадратный дюйм), что позволяет использовать их в большем количестве приложений без ущерба для гигиены.

3. Повышенные стандарты очистки

Органы по стандартизации, такие как EHEDG и 3‑A, делают упор на еще более гладкие поверхности и больше документации, что вынуждает производителей вводить новшества в конструкции диафрагм.

4. Способы гибридного подключения

Хотя тройной зажим остается доминирующим, появляются новые типы зажимов с более быстрыми механизмами разблокировки, которые по-прежнему сохраняют санитарную целостность.

Эти тенденции направлены на улучшение функциональности без ущерба для чистоты или целостности процесса.

Контрольный список выбора датчика санитарного давления

Прежде чем покупать или выбирать санитарный датчик давления, всегда оценивайте:

✔ Максимальная температура и давление процесса
✔ Циклы очистки CIP/SIP и химикаты
✔ Вязкость среды и содержание твердых частиц
✔ Ориентация при монтаже и ограничения по пространству
✔ Требуемый тип выходного сигнала
✔ Совместимость соединений (заподлицо или с тройным зажимом)

Использование этого контрольного списка поможет обеспечить беспрепятственную интеграцию выбранного преобразователя в вашу систему.

Вывод: что выбрать?

Как санитарные датчики давления с промывной мембраной, так и санитарные датчики давления Tri‑Clamp играют важную роль в гигиенических технологических системах. Ключевые различия заключаются в следующем:

• Очищаемость поверхности

• Простота установки

• Пригодность приложения

• Характеристики технологической среды

В итоге:

Для обеспечения максимальной гигиенической целостности и производительности при работе с липкими, вязкими жидкостями или жидкостями, содержащими твердые частицы : конструкция промывной диафрагмы часто оказывается более эффективной.

Для обеспечения совместимости системы, простоты и удобства обслуживания стандартных гигиенических трубопроводов наиболее эффективным является решение с тройным зажимом (в идеале с промывной диафрагмой).

Правильный выбор зависит от конкретных условий технологического процесса, требований к очистке и планов долгосрочного технического обслуживания.

Часто задаваемые вопросы

1. Что означает «промывочная диафрагма» в датчике давления санитарного назначения?

Это означает плоскую, гладкую чувствительную поверхность, которая исключает щели и непосредственно контактирует с технологической средой, что упрощает очистку и повышает гигиеничность.

2. Может ли санитарный датчик давления с тройным зажимом работать с вязкими средами?

Да, особенно в сочетании с мембраной, расположенной заподлицо, датчики с тройным зажимом могут эффективно работать с вязкими средами без проблем с засорением.

3. Как часто следует калибровать санитарные датчики давления?

Частота калибровки зависит от области применения и нормативных требований, но общепринятая практика варьируется от ежеквартальных до полугодовых проверок в критических условиях.

4. Подходят ли санитарные датчики давления для фармацевтического применения?

Абсолютно верно: эти датчики специально разработаны с учетом гигиенических и нормативных требований фармацевтических процессов.

5. Какие выходные сигналы обычно выдают санитарные датчики давления?

Общие выходы включают сигналы 4–20 мА, 0–5 В и цифровые сигналы связи, в зависимости от требований системы.
