Четырехканальный цифровой контроллер для многоточечных промышленных измерений HDM5740
| Количество: | |
|---|---|
Обзор

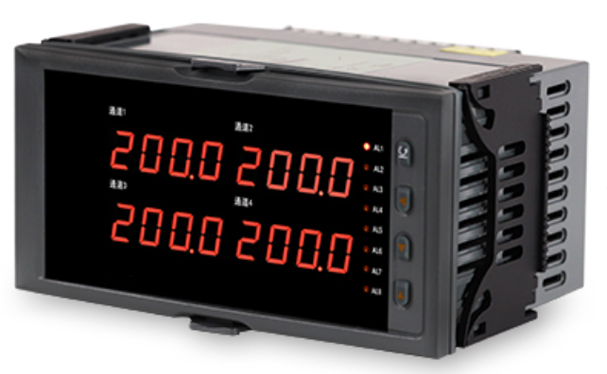

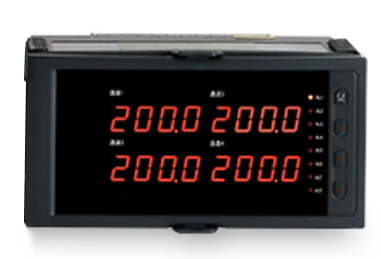

Четырехконтурный цифровой контроллер дисплея серии HDM5740 представляет собой высокопроизводительное промышленное устройство измерения и управления с защитой от помех, изготовленное с использованием передовой технологии поверхностного монтажа и автоматического размещения. Этот четырехканальный промышленный контроллер с цифровым дисплеем поддерживает несколько типов входных сигналов и полностью совместим с различными датчиками и преобразователями, обеспечивая точное измерение и отображение температуры, давления, уровня жидкости, скорости, силы и других физических величин. Он может одновременно отображать сигналы измерений в реальном времени с четырех независимых каналов и может быть оснащен 8-канальным или 4-канальным независимым выходом сигнализации, связью RS485/232 и другими дополнительными функциями, что делает его оптимальным решением для промышленных систем, требующих синхронных многоточечных измерений и контроля.
Ключевые преимущества
Высокоточные измерения и универсальная совместимость сигналов
Этот многоконтурный промышленный измерительный контроллер обеспечивает высокую точность измерений 0,2% полной шкалы ±1 слово, гарантируя надежный сбор данных для критически важных промышленных процессов. Он поддерживает входные сигналы полного диапазона, включая ток, напряжение, сопротивление и термопару, с входным сопротивлением ≤250 Ом для сигналов тока и ≥500 кОм для сигналов напряжения, максимальным входным током до 30 мА и максимальным входным напряжением ≤6 В. Диапазон отображения от -1999 до 9999 поддерживает регулируемые настройки десятичной точки от 0 до 3, что позволяет адаптироваться к разнообразным требованиям промышленных измерений.
Настраиваемое управление и бесшовная системная интеграция
Контроллер цифрового дисплея HDM5740 обеспечивает настраиваемые 8-канальные или 4-канальные независимые релейные выходы сигнализации с контактной способностью 220 В переменного тока/2 А, 24 В постоянного тока/2 А. Он поддерживает режимы сигнализации верхнего и нижнего пределов с регулируемой разностью возврата, что позволяет избежать частого срабатывания реле в критических точках. Приняв стандартный протокол связи MODBUS, этот промышленный цифровой контроллер со связью RS485 обеспечивает стабильную передачу данных с расстоянием связи RS485 до 1 км и RS232 до 15 м, поддерживая скорость передачи данных от 1200 до 9600 бит/с, легко интегрируясь с промышленными системами управления и платформами SCADA.
Прочная конструкция промышленного класса и простота установки

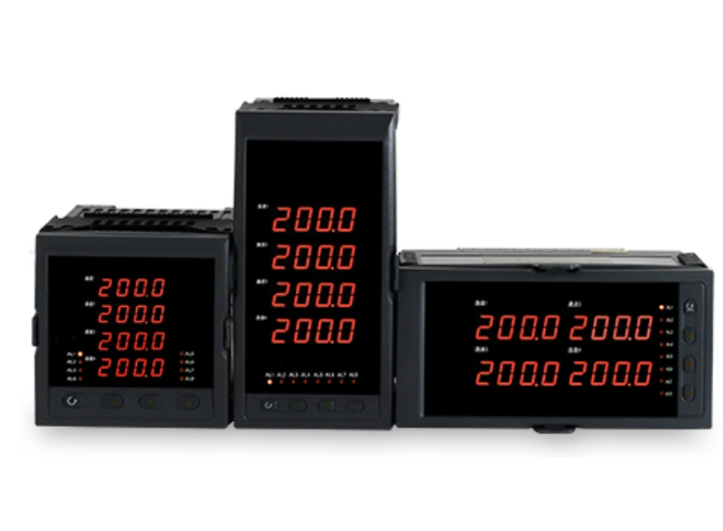

Контроллер со стандартной защелкивающейся конструкцией доступен в размерах 160×80 мм (горизонтальный), 80×160 мм (вертикальный) и 96×96 мм (квадратный), что позволяет адаптировать его к различным потребностям установки панели. Он надежно работает при температуре окружающей среды 0–50°C и относительной влажности ≤85 % относительной влажности, имеет широкий диапазон электропитания 100–240 В переменного тока (50–60 Гц) или 20–29 В постоянного тока и потребляемую мощность не более 4 Вт, что обеспечивает длительную стабильную работу в суровых промышленных условиях.
Промышленные применения
Основные сценарии применения
Четырехконтурный контроллер измерения и управления HDM5740 широко используется в сценариях промышленной автоматизации и управления процессами, включая ОВКВ и автоматизацию зданий, очистку воды и сточных вод, химическую и нефтехимическую обработку, производство продуктов питания и напитков, производство и распределение электроэнергии, металлургию, фармацевтическое производство и другие промышленные процессы, требующие многоточечного синхронного измерения.
Целевые группы промышленных пользователей
Этот контроллер предназначен для промышленных производителей, системных интеграторов, инженерных подрядчиков, групп управления объектами и поставщиков решений промышленной автоматизации и отвечает их требованиям к стабильному многоточечному сбору данных, управлению на месте и системной интеграции.
Часто задаваемые вопросы
Какие входные сигналы поддерживает контроллер серии HDM5740?
Контроллер поддерживает широкий диапазон входных сигналов, включая сигналы тока, напряжения, сопротивления, термопары, термического сопротивления и линейные мВ-сигналы, охватывая 35 входных характеристик шкалы, соответствующих большинству промышленных датчиков и преобразователей.
Какова точность измерений этого четырехконтурного цифрового контроллера?
Контроллер серии HDM5740 имеет стандартную точность измерения 0,2% полной шкалы ±1 слово, что обеспечивает стабильный и точный сбор данных для промышленных измерительных приложений.
Какие функции связи доступны для этого промышленного контроллера?
Он может быть оснащен дополнительным интерфейсом RS485 или RS232, использующим стандартный протокол MODBUS, с регулируемой скоростью передачи данных от 1200 до 9600 бит/с, поддерживая бесшовное соединение с промышленными системами управления.
Каковы требования к источнику питания серии HDM5740?
Контроллер поддерживает широкий диапазон источников питания: 100–240 В переменного тока (50–60 Гц) или импульсный источник питания 20–29 В постоянного тока с максимальным энергопотреблением ≤4 Вт.
