Что такое погружной уровнемер?

Введение

Вы когда-нибудь задумывались, как мы измеряем уровень жидкости под поверхностью? Ответом на этот вопрос являются погружные уровнемеры . Эти устройства имеют решающее значение для точного управления водными ресурсами, обеспечивая точный мониторинг даже в сложных условиях. В этом посте вы узнаете об их функциональности, важности и применении в различных отраслях.

Общие сведения о погружных уровнемерах

Определение и функциональность

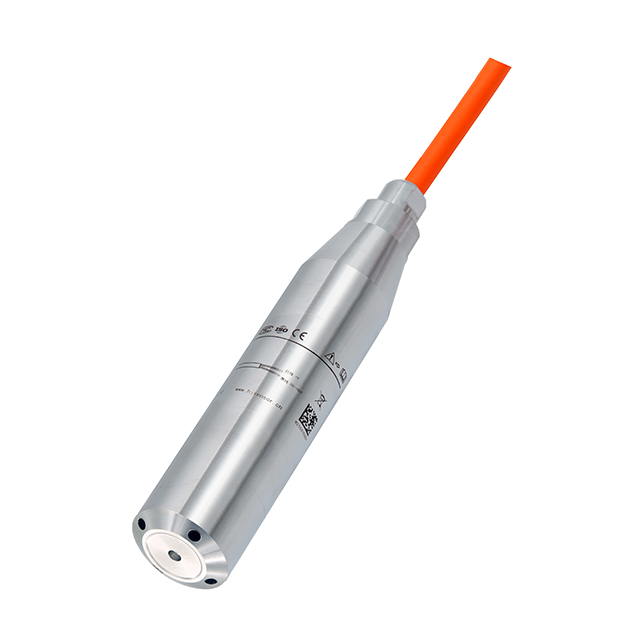

Погружной датчик уровня — это специализированный датчик давления, предназначенный для измерения уровня жидкости путем погружения непосредственно в жидкость. Он работает путем определения гидростатического давления — давления, оказываемого столбом жидкости над датчиком. Это давление увеличивается при повышении уровня жидкости и уменьшается при его падении.

Датчик преобразует это давление в электрический сигнал, обычно выходной сигнал 4–20 мА, который можно отправить в системы мониторинга или управления. Этот непрерывный сигнал позволяет операторам отслеживать уровни жидкости в режиме реального времени, обеспечивая точное управление в различных приложениях, таких как колодцы, резервуары или открытые водоемы.

Поскольку устройство погружено в жидкость, оно должно быть водонепроницаемым и устойчивым к коррозии или химическому воздействию. Он часто включает в себя вентиляционную трубку, которая уравнивает атмосферное давление, гарантируя, что показания давления соответствуют только высоте столба жидкости, а не атмосферным изменениям.

Ключевые компоненты и особенности конструкции

Погружные уровнемеры обычно состоят из следующих основных частей:

● Чувствительный элемент: Обычно это мембранный датчик давления, который определяет гидростатическое давление.

● Электроника: преобразует сигнал давления в полезный электрический выходной сигнал.

● Корпус: изготовлен из устойчивых к коррозии материалов, таких как нержавеющая сталь или специальный пластик, способный выдерживать суровые условия эксплуатации.

● Кабель: включает электрические проводники и вентиляционную трубку для измерения атмосферного давления; часто изготавливаются из прочных, химически стойких материалов, таких как полиуретан, армированный кевларом.

● Носовой конус или вес: утяжеленный наконечник помогает передатчику погружаться и оставаться устойчивым на дне столба жидкости, предотвращая запутывание кабеля и облегчая установку в узких пространствах.

● Соединительная коробка: Всепогодный кожух на конце кабеля защищает вентиляционную трубку и электронику от проникновения влаги и электрических помех.

Дизайн ориентирован на долговечность и точность. Например, узкий профиль помогает установить преобразователь в ограниченном пространстве, например, в узких обсадных трубах скважин. Вентиляционная трубка кабеля должна быть защищена влагопоглощающим фильтром во избежание накопления влаги, которая может исказить показания.

Некоторые модели оснащены встроенной защитой от перенапряжения и функциями электромагнитной совместимости (ЭМС) для предотвращения повреждений от электрических помех, таких как удары молнии или шум насоса. Это обеспечивает надежную работу даже в сложных промышленных или экологических условиях.

Как работают погружные уровнемеры

Измерение гидростатического давления

Погружные датчики уровня измеряют уровень жидкости путем определения гидростатического давления. Когда датчик размещается на дне резервуара, колодца или водоема, давление, которое он воспринимает, обусловлено весом столба жидкости над ним. Это давление увеличивается при повышении уровня жидкости и уменьшается при его падении.

Принцип прост: давление (P) равно высоте столба жидкости (h), умноженной на плотность жидкости (ρ) и силу тяжести (g). Выражается как:

P = час × ρ × г

Например, 1 метр водяного столба соответствует примерно 100 миллибарам давления. Чувствительный элемент передатчика, обычно диафрагма, обнаруживает эти изменения давления и преобразует их в электрический сигнал. Этот сигнал, часто выходной сигнал 4–20 мА, представляет уровень жидкости и отправляется в системы управления или мониторинга для получения данных в реальном времени.

Поскольку преобразователь погружен в воду, он должен быть герметизирован от проникновения воды и устойчив к коррозии или химическому воздействию. Его конструкция обеспечивает надежную работу даже в суровых условиях.

Роль вентиляционной трубки в точных показаниях

Важной особенностью погружных уровнемеров является встроенная в кабель вентиляционная трубка. Эта трубка соединяет внутреннюю опорную сторону датчика давления с атмосферным давлением вне жидкости.

Почему это необходимо? Датчик давления измеряет абсолютное давление, которое включает в себя как гидростатическое давление столба жидкости, так и атмосферное давление над поверхностью жидкости. Чтобы изолировать только гидростатическое давление, датчик должен «знать» атмосферное давление. Вентиляционная трубка уравнивает внутреннюю эталонную камеру датчика с окружающей атмосферой, позволяя вычитать атмосферное давление из общего измеренного давления.

Без этой вентиляции изменения атмосферного давления могут привести к неточным показаниям уровня жидкости. Например, внезапное падение атмосферного давления могло бы ошибочно восприниматься как повышение уровня жидкости, если бы датчик был герметично закрыт и не вентилировался.

Вентиляционная трубка тщательно защищена от проникновения влаги, часто с помощью влагопоглощающего фильтра, расположенного в клеммной коробке на конце кабеля. Это предотвращает попадание водяного пара в трубку, который может исказить показания давления. Материалы кабеля и вентиляционной трубки выбираются с учетом их долговечности и химической стойкости, что обеспечивает долгосрочную точность.

Совет: Всегда проверяйте, чтобы вентиляционная трубка была правильно установлена ​​и защищена влагопоглощающим фильтром, чтобы поддерживать точные и стабильные измерения уровня с течением времени.

Применение погружных уровнемеров

Погружные датчики уровня играют решающую роль во многих отраслях промышленности, обеспечивая точные и надежные измерения уровня жидкости. Их конструкция позволяет погружать их непосредственно в жидкость, что делает их идеальными для сложных условий эксплуатации. Вот некоторые распространенные приложения, в которых эти устройства превосходны:

Водоочистные сооружения

На водоочистных станциях поддержание точного уровня воды имеет важное значение для эффективной обработки. Погружные датчики уровня непрерывно контролируют резервуары, отстойники и резервуары. Их водонепроницаемая и устойчивая к коррозии конструкция обеспечивает длительную эксплуатацию, несмотря на воздействие химикатов и воду переменного качества. Операторы полагаются на данные, поступающие от этих датчиков в режиме реального времени, для контроля притока, оттока и этапов очистки, помогая поддерживать качество воды и соблюдать правила.

Мониторинговые и добывающие скважины

Мониторинг уровня грунтовых вод в колодцах имеет решающее значение для управления ресурсами и защиты окружающей среды. Погружные датчики устанавливаются у дна скважин для измерения гидростатического давления, создаваемого толщей воды наверху. Эти данные помогают отслеживать уровни водоносных горизонтов, обнаруживать просадки и предотвращать перекачку. В добывающих скважинах размещение преобразователя непосредственно над насосом позволяет операторам точно контролировать глубину воды, обеспечивая эффективную работу насосов и предотвращая повреждения из-за работы всухую.

Уровни резервуаров с вентиляцией и открытые ямы

Погружные уровнемеры хорошо подходят для вентилируемых резервуаров и открытых водоемов. Например, на открытых карьерах, подверженных затоплению, на дне резервуара можно установить погружное устройство с резьбовым переходником. Он точно измеряет уровень воды, компенсируя изменения атмосферного давления через вентиляционную трубку. Вентиляционная трубка соединена с осушающим фильтром в соединительной коробке, что предотвращает попадание влаги и сохраняет точность измерений с течением времени.

Мониторинг фильтрата на свалках

На свалках образуются фильтраты, с которыми необходимо тщательно обращаться, чтобы предотвратить загрязнение окружающей среды. Погружные датчики контролируют уровень фильтрата внутри защитных облицовок, чтобы обеспечить своевременную откачку и очистку. Второй передатчик снаружи лайнера отслеживает уровень грунтовых вод, предупреждая операторов о потенциальных прорывах лайнера. Поскольку фильтрат может быть химически агрессивным, используемые здесь датчики часто имеют корпуса из нержавеющей стали 316L и полиуретановые кабели, обеспечивающие химическую стойкость и долговечность.

Преимущества использования погружных уровнемеров

Погружные датчики уровня обладают рядом преимуществ, которые делают их предпочтительным выбором для измерения уровня жидкостей в различных отраслях промышленности. Их конструкция и технология обеспечивают надежность, точность и устойчивость в сложных условиях.

Высокая надежность и точность

Эти датчики обеспечивают последовательные и точные измерения, непосредственно измеряя гидростатическое давление в месте расположения датчика. Поскольку они погружены в воду, они измеряют фактическое давление столба жидкости наверху, предоставляя данные об уровне в реальном времени. Многие модели обеспечивают точность выше ±0,25% от полной шкалы, обеспечивая надежный мониторинг критически важных объектов, таких как скважины с грунтовыми водами или водоочистные сооружения. Непрерывный выходной сигнал 4–20 мА легко интегрируется с системами управления, обеспечивая автоматическое управление процессом и оповещение.

Их точность остается стабильной с течением времени благодаря прочным чувствительным элементам и электронике, устойчивой к дрейфу. Кроме того, встроенные функции, такие как защита от перенапряжения и экранирование по электромагнитной совместимости (ЭМС), помогают поддерживать целостность измерений даже в промышленных средах с высоким уровнем электрического шума.

Пригодность для суровых условий

Погружные датчики превосходно работают в суровых условиях, когда другие датчики могут выйти из строя. Их герметичные водонепроницаемые корпуса защищают внутренние компоненты от проникновения воды, грязи и загрязнений. Такие материалы, как нержавеющая сталь или специальные пластмассы, устойчивы к коррозии, истиранию и химическому воздействию. Это делает их идеальными для использования при очистке сточных вод, в открытых карьерах и резервуарах для химикатов.

Утяжеленный носовой обтекатель и узкий профиль позволяют использовать его в ограниченном пространстве, например, в узких обсадных трубах или трубах скважин. Конструкция вентиляционной трубки компенсирует изменения атмосферного давления, обеспечивая точные показания, несмотря на колебания погоды. Кроме того, соединительная коробка с влагопоглощающим фильтром предотвращает накопление влаги внутри вентиляционной трубки, обеспечивая надежность датчика в течение длительного времени.

Химическая совместимость и стойкость

В приложениях, связанных с агрессивными или коррозийными жидкостями, совместимость материалов имеет решающее значение. Погружные датчики доступны с корпусами и кабелями, изготовленными из химически стойких материалов, таких как нержавеющая сталь 316L, ПВДФ или полиуретан, армированный кевларом. Эти материалы устойчивы к разложению под воздействием кислот, щелочей и других агрессивных химикатов.

Такая химическая стойкость продлевает срок службы преобразователя и снижает потребность в техническом обслуживании. Это также предотвращает загрязнение измеряемой жидкости, что жизненно важно для мониторинга окружающей среды и промышленных процессов. Выбор правильных материалов преобразователя с учетом конкретного химического состава жидкости обеспечивает оптимальную производительность и безопасность.

Проблемы и соображения

Потенциальный ущерб от молнии и шума насоса

Погружные уровнемеры часто работают в средах, подверженных электрическим помехам. Удары молний могут вызвать скачки высокой энергии, потенциально повреждая чувствительную электронику внутри передатчика. Хотя некоторые модели оснащены встроенной защитой от перенапряжения, способной выдерживать импульсы до 500 В или 250 А, прямой удар молнии обычно приводит к необратимому повреждению.

Шум насоса и электромагнитные помехи (ЭМП) от близлежащего электрооборудования также могут повлиять на точность сигнала. Шум может проникнуть через кабель и исказить выходной сигнал передатчика, что приведет к ненадежным показаниям или ошибкам системы управления. Чтобы противодействовать этому, многие передатчики имеют защиту от электромагнитной совместимости (ЭМС) и используют экранированные кабели. Эти меры помогают блокировать помехи, сохраняя целостность сигнала даже в условиях электрического шума.

Ограничения по пространству при установке

Многие погружные уровнемеры устанавливаются в ограниченном пространстве, например, в узких колодцах или тонких трубах. Например, добывающие скважины могут иметь трубы из ПВХ диаметром всего 1 дюйм. Установка громоздких или широкопрофильных передатчиков в таких ограниченных пространствах может быть сложной или невозможной.

Чтобы решить эту проблему, производители разрабатывают передатчики с узким профилем и утяжеленным носовым обтекателем. Тонкая конструкция облегчает установку и предотвращает застревание датчика. Утяжеленный носовой обтекатель помогает передатчику проходить через узкие трубы и предотвращает запутывание кабеля. Кабели нестандартной длины также помогают установить передатчик точно там, где это необходимо, без излишнего провисания, которое может вызвать проблемы.

Важность защиты ЭМС и экранированных кабелей

Электромагнитные помехи являются распространенной проблемой в промышленности и водном хозяйстве. Без надлежащей защиты электромагнитные помехи могут вызвать неустойчивое поведение датчика или искажение выходных сигналов. Это ставит под угрозу надежность измерений уровня, что может привести к ухудшению управления процессом или угрозе безопасности.

Защита от ЭМС предполагает разработку электроники передатчика, устойчивой к помехам от внешних электромагнитных полей. Экранированные кабели имеют проводящий слой вокруг проводников, который блокирует попадание электромагнитных помех в сигнальные линии. В совокупности эти функции обеспечивают стабильную и точную передачу данных от погружного датчика в систему управления.

Кроме того, жизненно важную роль играет клеммная или распределительная коробка на конце кабеля. Он защищает вентиляционную трубку и электронику от проникновения влаги и электрических помех. Встроенные в этот блок устройства защиты от перенапряжения дополнительно защищают систему от скачков переходного напряжения.

Сравнение погружных уровнемеров с другими технологиями

При выборе решений для измерения уровня жидкости понимание преимуществ погружных уровнемеров по сравнению с другими технологиями помогает выбрать наиболее подходящее решение для вашего применения. Здесь мы рассмотрим радарные датчики уровня, ультразвуковые датчики уровня, а также поплавковые и емкостные датчики, подчеркнув их сильные стороны и ограничения по сравнению с погружными аппаратами.

Радарные датчики уровня

Радарные датчики используют микроволновые сигналы для измерения расстояния до поверхности жидкости. Они посылают электромагнитные волны, которые отражаются от поверхности и возвращаются к датчику. Задержка по времени соответствует уровню жидкости.

Преимущества:

● Бесконтактное измерение позволяет избежать загрязнения и коррозии датчика.

● Хорошо работает в суровых условиях, таких как пар, пыль или пена.

● Высокая точность и повторяемость, часто лучше ±0,25% от полной шкалы.

● Подходит для резервуаров под давлением или герметичных резервуаров.

Ограничения:

● Более дорогой, чем погружные датчики.

● Установка и настройка могут быть сложными.

● Может потребоваться прямая видимость, на это могут влиять внутренние детали резервуара или препятствия.

Радарные датчики превосходны там, где контакт с жидкостью нежелателен или невозможен, но их стоимость и сложность могут подходить не для всех применений.

Ультразвуковые датчики уровня

Ультразвуковые датчики излучают звуковые волны, которые отражаются от поверхности жидкости. Датчик измеряет время, необходимое для возвращения эхосигнала, преобразуя его в показания уровня.

Преимущества:

● Бесконтактный подход, снижающий риски обслуживания и загрязнения.

● Простая установка и экономичность.

● Хорошо работает во многих областях применения с чистыми жидкостями.

Ограничения:

● Воздействие пара, пены, турбулентности или пыли, которые могут рассеивать звуковые волны.

● Точность обычно составляет около ±1% от полной шкалы, что менее точно, чем у погружных приборов.

● Производительность снижается в шумной или ветреной обстановке.

Ультразвуковые датчики хороши для простых и недорогих применений с чистыми жидкостями и минимальными нарушениями поверхности.

Поплавковые и емкостные датчики

Поплавковые датчики определяют уровень по положению плавучего элемента, который движется вместе с поверхностью жидкости. Емкостные датчики измеряют изменения емкости, вызванные присутствием жидкости рядом с зондом.

Поплавковые датчики:

● Простой, надежный и экономичный.

● Обеспечьте обнаружение точечного уровня или непрерывное измерение с помощью нескольких поплавков.

● Механические детали могут изнашиваться или заедать, что требует технического обслуживания.

Емкостные датчики:

● Компактный и недорогой.

● Чувствителен к диэлектрическим свойствам жидкости; возможно, потребуется калибровка.

● Склонен к загрязнению и отложению на зонде.

Как поплавковые, так и емкостные датчики подходят для основных задач определения уровня, но им не хватает точности и долговечности погружных датчиков в сложных условиях.

Чем отличаются погружные уровнемеры

● Обеспечьте прямое непрерывное измерение путем измерения гидростатического давления.

● Высокая точность и стабильность, часто ±0,25% от полной шкалы или выше.

● Водонепроницаемый и устойчивый к коррозии, подходит для агрессивных или химически агрессивных жидкостей.

● Компактная конструкция подходит для установки в узких колодцах, резервуарах или открытой воде.

● Меньше подвержен влиянию пены, пара или турбулентности поверхности по сравнению с ультразвуковыми датчиками.

Однако они требуют погружения в жидкость, что в некоторых случаях может оказаться невозможным.

Заключение

Погружные датчики уровня измеряют уровень жидкости путем определения гидростатического давления. Они водонепроницаемы, устойчивы к коррозии и предоставляют точные данные в режиме реального времени. Эти передатчики превосходно работают в суровых условиях и идеально подходят для таких отраслей, как очистка воды и управление свалками. Будущие тенденции предполагают повышение долговечности и точности. Компания Nanjing Hangjia Electronic Technology Co., Ltd. предлагает погружные уровнемеры с уникальными характеристиками, обеспечивающими надежную работу и эффективность в сложных условиях.

Часто задаваемые вопросы

Вопрос: Что такое погружной уровнемер?

A: Погружной датчик уровня — это датчик давления, предназначенный для измерения уровня жидкости путем погружения в жидкость и преобразования гидростатического давления в электрический сигнал.

Вопрос: Как работает погружной уровнемер?

Ответ: Он измеряет гидростатическое давление столба жидкости выше, преобразуя его в электрический сигнал для мониторинга в реальном времени.

Вопрос: Зачем использовать погружной уровнемер?

Ответ: Они обеспечивают точные и надежные измерения в суровых условиях, обеспечивая эффективное управление уровнем жидкости.

Вопрос: Каковы преимущества использования погружного уровнемера?

Ответ: Они обеспечивают высокую точность, надежность и долговечность в суровых или химически агрессивных средах.
