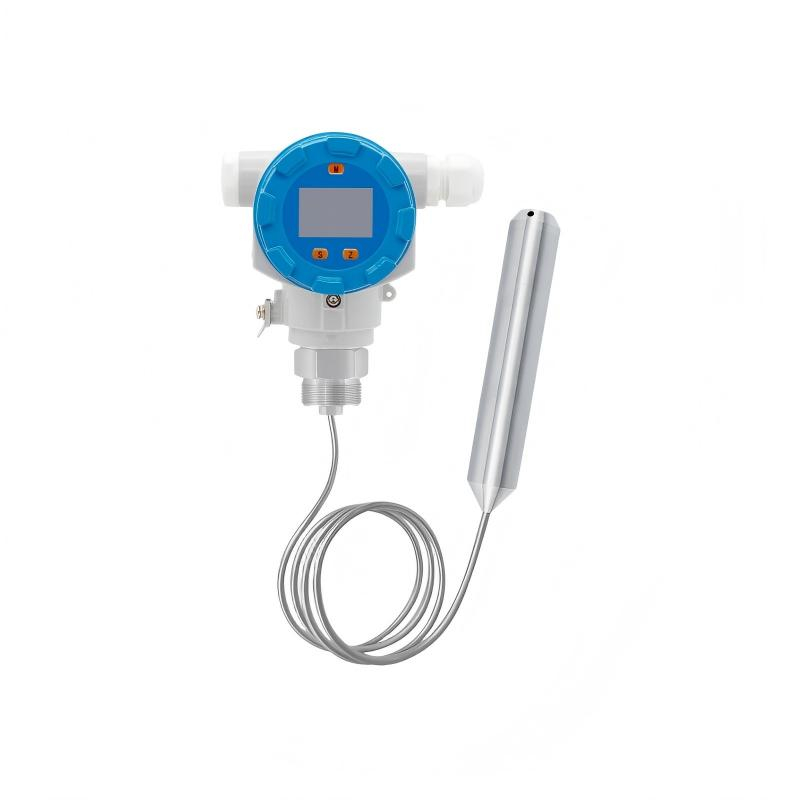

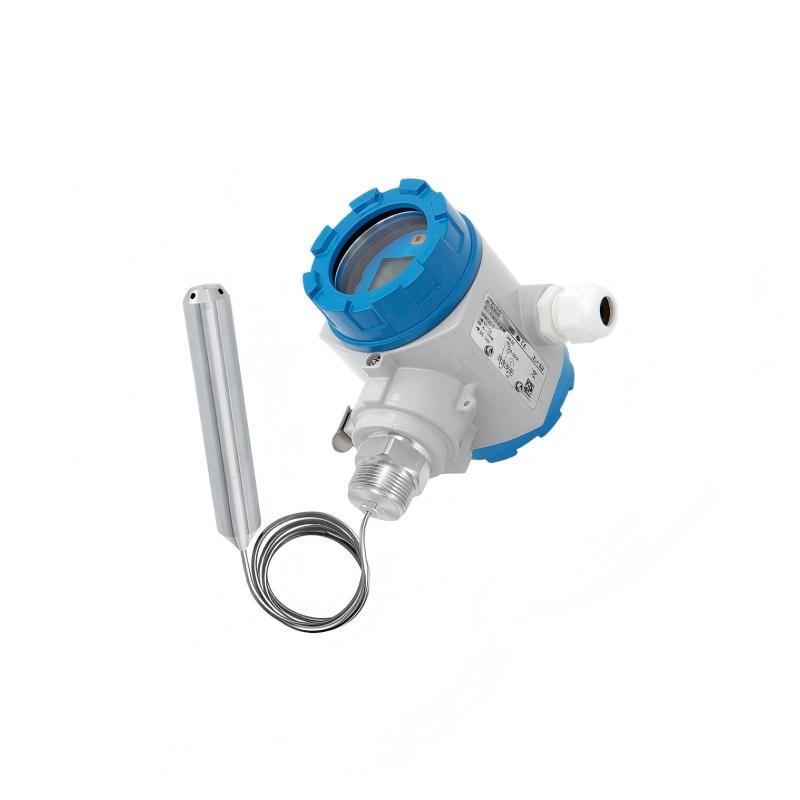

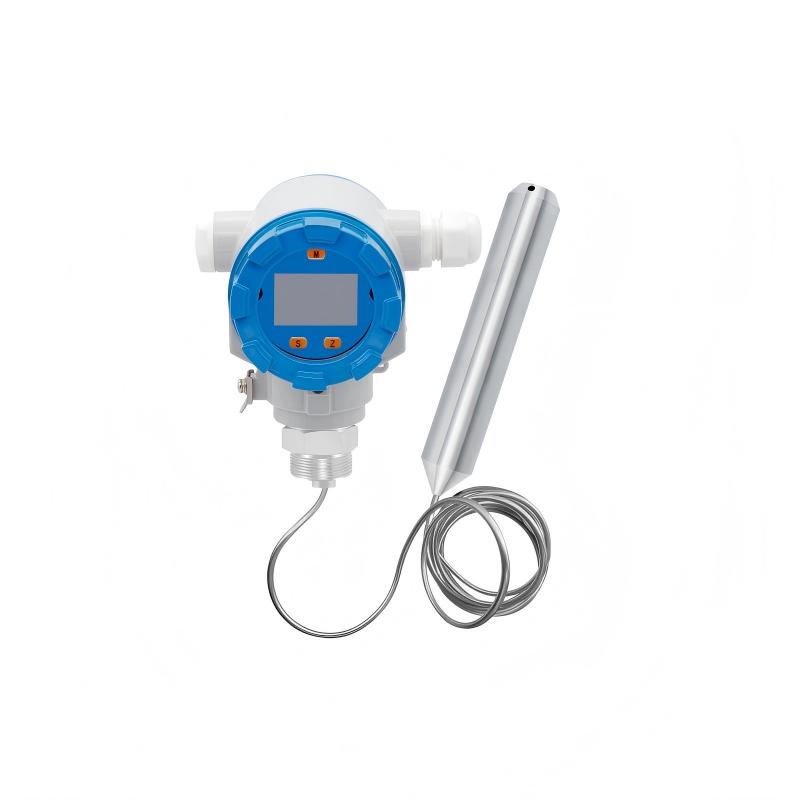

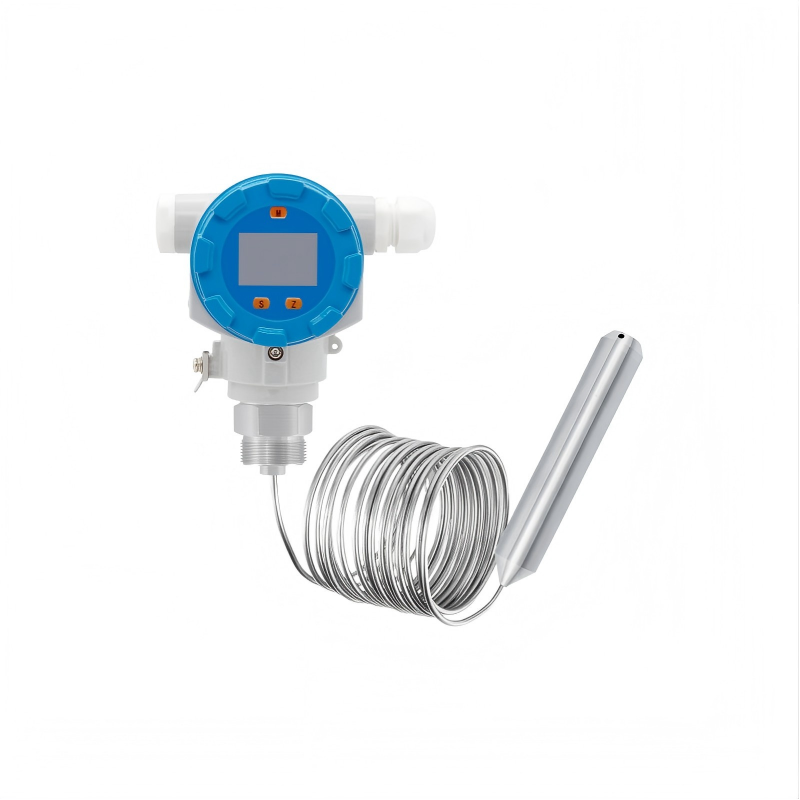

HPM420T Цилиндр для сбора газа, устойчивый к высоким температурам датчик уровня жидкости

HPM420T Цилиндр для сбора газа, устойчивый к высоким температурам датчик уровня жидкости

Скачать таблицу:
HPM420-T Gas collection cylinder type level transmitter V26.1.1.pdf

Количество:
штат:





Запрос цены Добавить в корзину

Обзор

HPM420-T Погружной датчик уровня, устойчивый к высоким температурам, в виде баллона для сбора газа, состоит из газового баллона из нержавеющей стали, капилляра из нержавеющей стали и распределительной коробки. Датчик и схема обработки сигналов расположены внутри распределительной коробки, а газовый баллон помещается в измеряемую жидкость для сбора сигналов давления. Сигнал давления уровня жидкости, собираемый газом в газовом баллоне, передает давление на датчик через капилляр из нержавеющей стали, тем самым избегая прямого контакта между датчиком и измеряемой средой, и подходит для случаев высокотемпературной коррозии, эффективно решая проблему измерения уровня высокотемпературной коррозионной жидкости и сточных вод. HPM420-T Высокотемпературный погружной датчик уровня в баллоне для сбора газа широко используется для измерения и контроля уровня жидкости в области защиты окружающей среды.

Функции

Датчик уровня жидкости баллонного типа для сбора газа
Метод измерения погружением зонда, простая и удобная установка
Может измерять высокотемпературные среды
Цельнометаллическая броня, конструкция из высокопрочных стальных труб.
Отображение на месте опционально
Молниезащита опционально

Описание

Технические параметры

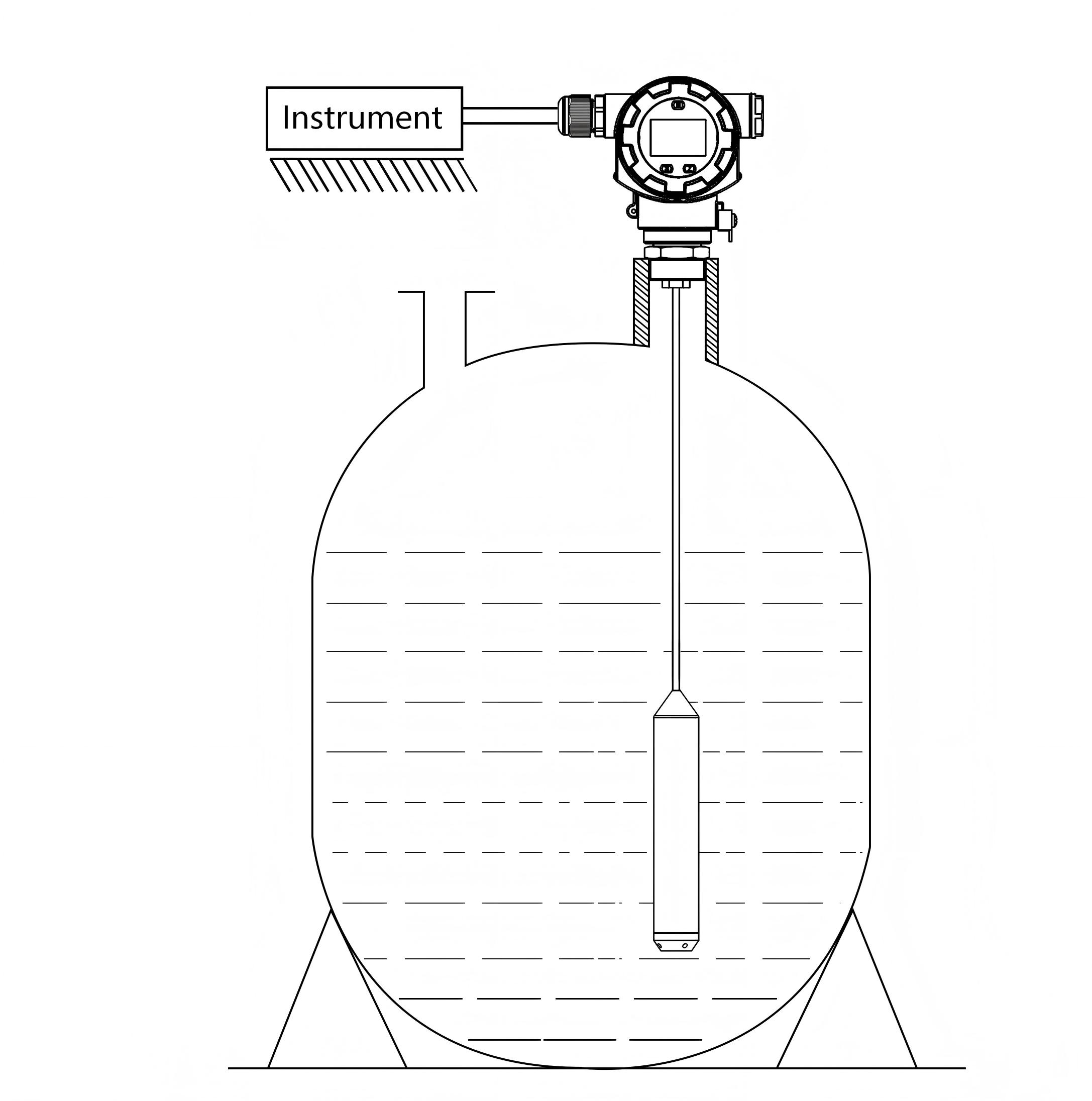

Схема установки

Обзор

HPM420-T Погружной датчик уровня, устойчивый к высоким температурам, в виде баллона для сбора газа, состоит из газового баллона из нержавеющей стали, капилляра из нержавеющей стали и распределительной коробки. Датчик и схема обработки сигналов расположены внутри распределительной коробки, а газовый баллон помещается в измеряемую жидкость для сбора сигналов давления. Сигнал давления уровня жидкости, собираемый газом в газовом баллоне, передает давление на датчик через капилляр из нержавеющей стали, тем самым избегая прямого контакта между датчиком и измеряемой средой, и подходит для случаев высокотемпературной коррозии, эффективно решая проблему измерения уровня высокотемпературной коррозионной жидкости и сточных вод. HPM420-T Высокотемпературный погружной датчик уровня в баллоне для сбора газа широко используется для измерения и контроля уровня жидкости в области защиты окружающей среды.

Функции

Датчик уровня жидкости баллонного типа для сбора газа
Метод измерения погружением зонда, простая и удобная установка
Может измерять высокотемпературные среды
Цельнометаллическая броня, конструкция из высокопрочных стальных труб.
Отображение на месте опционально
Молниезащита опционально

Технические параметры

Диапазон давления	0 ~ 1 ... 300MH ₂o Примечание. Блок измерения может быть преобразован в FTH ₂O@4 ℃, INH ₂O@4 ℃, M, MM и т. Д. Дает значение плотности измерительной среды, когда единица M, MM и т. Д.
Перегрузка	1,5 раза диапазон давления в полном масштабе
Измерение среды	Различные совместимые с жидкостью контактные материалы
Выходной сигнал/источник питания (опция 1)	4 ~ 20 мА / против = 8 ~ 30 В.
Выходной сигнал/источник питания (опция 2)	4 ~ 20 мА+hart / vs = 12 ~ 32 В.
Выходной сигнал/источник питания (опция 3)	0 ～ 10 В / против = 12 ~ 30 В.
Выходной сигнал/источник питания (опция 4)	Modbus-rtu / rs485 / vs = 12 ~ 30 В.
Выходной сигнал/источник питания (опция 5)	2-й эстафет / VS = 18 ~ 32V
Примечание. За исключением 4 ~ 20 мА, рекомендуемый диапазон других выходов сигналов находится в пределах 20 метров.
Точность	± 0,5%FS (типичный, @25 ℃), ± 0,2%FS (необязательно, @25 ℃)
