Может ли санитарный датчик давления измерять низкое давление?

Измерение небольших изменений давления без риска для гигиены — огромная головная боль для операторов предприятий. Вы сталкиваетесь с постоянной дилеммой. Вы отдаете приоритет регистрации очень тонких изменений давления или строго соблюдаете санитарные нормы?

Основной вопрос прост. Может ли гигиенический прибор действительно уловить эти микроизменения? Да. Специализированное устройство эффективно справляется с низким давлением. Но для этого требуются весьма специфические конструкции датчиков и точное механическое проектирование.

В этом инженерном руководстве вы узнаете, как современные керамические датчики, плоские мембраны и разумные критерии выбора объединяются для решения этого сложного промышленного препятствия.

Ключевые выводы

• Специализированная технология обязательна: Стандартные промышленные датчики испытывают проблемы с диапазонами низкого давления. Для точного измерения микродавления требуются передовые емкостные или пьезорезистивные технологии, специально разработанные для санитарно-гигиенических трубопроводов.

• Доминируют керамические датчики: керамические элементы высокой чистоты обеспечивают исключительную чувствительность, устойчивость к коррозии и надежную физическую защиту от избыточного давления.

• Промывочные диафрагмы предотвращают загрязнение: реализация плоской конструкции без щелей обеспечивает полное устранение мертвых участков, в которых размножаются бактерии. Он поддерживает ультратонкую мембрану, необходимую для обнаружения мельчайших сдвигов.

• Широкое применение: прецизионные инструменты имеют решающее значение для мониторинга уровня жидкости в биореакторе, контроля окружающей среды в чистых помещениях и диагностики систем фильтрации.

• Общая стоимость владения: жизненно важно найти баланс между начальной ценой и долгосрочными характеристиками. Высококачественные гигиенические датчики сводят к минимуму циклы технического обслуживания, предотвращают загрязнение партии и продлевают общий срок службы.

Тенденции отрасли, обеспечивающие точность микродавления

Давайте посмотрим, куда движется отрасль. Недавние изменения в фармацевтической и пищевой промышленности демонстрируют масштабный переход к непрерывному биопроизводству. Этот переход требует гораздо более жесткого контроля над средой микродавления. Регулирующие органы, такие как FDA и EMA, также ужесточают контроль над целостностью данных и очисткой оборудования.

Поскольку традиционная пакетная обработка уступает место непрерывному потоку, операционная вероятность ошибки резко сокращается. Руководители предприятий больше не могут полагаться на расчетные значения падения давления. Высокоточные санитарные датчики больше не являются дополнительным обновлением. Они являются важнейшими компонентами выживания регулятора и оптимизации процессов.

Реальность измерения низкого давления в гигиенических условиях

Измерение низкого давления в санитарной среде представляет собой уникальный набор механических препятствий. Стандартные промышленные датчики, как правило, недостаточны. Современные приборы опираются на узкоспециализированную архитектуру, позволяющую разрешить конфликт между чрезвычайной чувствительностью и строгой гигиеной.

В фармацевтическом производстве и биотехнологии низкое давление обычно означает диапазон измерения ниже 100 мбар, что примерно 1,45 фунтов на квадратный дюйм. Иногда оно падает до нескольких миллибар. Фундаментальная физическая проблема заключается в соотношении силы и площади. Низкое давление оказывает исключительно небольшое усилие на мембрану датчика. Чтобы зарегистрировать измеримое физическое отклонение, диафрагма датчика должна быть невероятно тонкой. Если диафрагма слишком жесткая, микродавление не сможет генерировать надежный электронный сигнал. Это приводит непосредственно к ошибкам измерения и нестабильности процесса.

В несанитарных условиях инженеры часто используют внутренние полости или изогнутые диафрагмы для усиления сигнала. Однако гигиенические условия категорически запрещают подобные конструкции. Любая щель создает пространство, в котором застревает носитель продукта. Эти зоны служат рассадником бактерий, что ставит под угрозу стерильность всей партии. Современная инженерия решила эту проблему с помощью современных материалов и сложных внутренних механизмов передачи сигналов.

Решение проблемы загрязнения с помощью промывочных диафрагм

Чтобы соответствовать строгим нормативным стандартам, включая FDA, EHEDG и 3-A SSI, сохраняя при этом точность измерений, производители разработали специализированную механическую архитектуру. Плоская чувствительная поверхность является краеугольным камнем санитарных измерений.

Санитарные датчики давления с промывной диафрагмой спроектированы таким образом, чтобы чувствительная мембрана находилась полностью заподлицо с внутренней стенкой резервуара или системы трубопроводов. Эта особая геометрия исключает мертвые точки. Жидкость не может застаиваться и уклоняться от обычных протоколов очистки.

Обеспечивая гладкую поверхность, плоская конструкция обеспечивает плавную очистку на месте и стерилизацию на месте. Высокоскоростные едкие химикаты могут беспрепятственно проходить по поверхности датчика. Например, когда система CIP смывает каустическую соду со скоростью 2,5 метра в секунду, промывочная мембрана обеспечивает полное удаление всех органических материалов между производственными партиями.

Поскольку диафрагма, обращенная к процессу, должна выдерживать механические нагрузки при очистке и одновременно обнаруживать микродавления, внутренняя конструкция имеет жизненно важное значение. Во многих инструментах используется изолирующая мембрана, защищенная микроскопическим объемом заполняющей жидкости, одобренной FDA. Низкое технологическое давление давит на внешнюю поверхность. Усилие передается через эту несжимаемую жидкость на высокочувствительный внутренний элемент вдали от агрессивных сред.

Сила керамической технологии в микродавлении

В то время как диафрагмы из нержавеющей стали с масляным наполнением являются обычным явлением, керамическая технология быстро стала лучшим решением для измерения микродавления в средах с высокими гигиеническими требованиями.

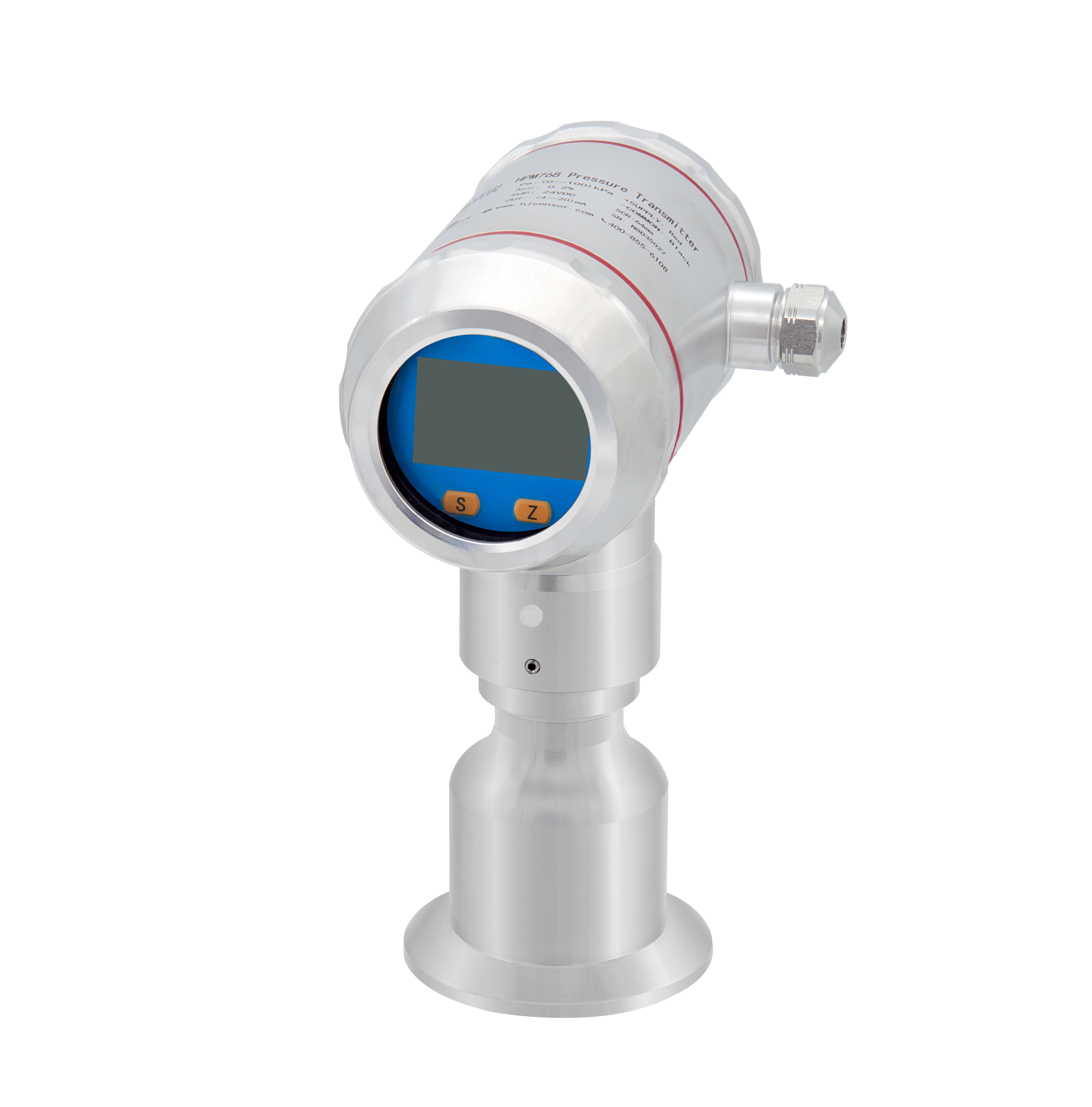

Керамический санитарный датчик давления низкого давления использует чувствительный элемент, изготовленный на 99,9 процентов из оксида алюминия высокой чистоты. Этот материал обладает уникальными физическими свойствами. Он невероятно жесткий и стабильный по размерам. Тем не менее, точная механическая обработка может уменьшить его до чрезвычайной тонкости.

В емкостной схеме керамическая диафрагма действует как одна обкладка конденсатора. Под действием микродавления диафрагма отклоняется на микроскопические величины. Встроенная электроника мгновенно преобразует это изменение емкости в точный цифровой сигнал 4–20 мА. Кроме того, керамика высокой чистоты устойчива практически ко всем агрессивным чистящим средствам. Работа в режиме сухой камеры означает нулевой риск утечки масла в технологическую среду.

Внезапные скачки давления, такие как гидравлический удар при быстром закрытии клапана, часто разрушают чувствительные датчики. Стандартные металлические диафрагмы в таких условиях легко деформируются. Керамические датчики, естественно, обладают огромными возможностями измерения избыточного давления. Чувствительная поверхность поддерживается жесткой подложкой, расположенной всего в нескольких микрометрах позади нее. Он действует как физическая остановка. Датчик может выдерживать избыточное давление, в 100 раз превышающее номинальный диапазон измерения, без постоянного смещения нулевой точки.

Сравнение сердцевины: металл и керамика для низкого давления

Ключевые области применения высокоточных датчиков

Понимание физики – это только половина дела. Правильное применение этого подхода к промышленным процессам – вот где проявляется истинная эксплуатационная ценность. Эти высокочувствительные приборы используются в нескольких критически важных случаях, когда точность и чистота пересекаются.

На фармацевтических и пивоваренных предприятиях определение точного объема жидкости внутри бродильного резервуара имеет решающее значение. Инженеры достигают этого, измеряя гидростатическое давление на дне сосуда. В небольших пилотных биореакторах общее гидростатическое давление чрезвычайно низкое. высокоточный Для преобразования этой небольшой силы в точные показания уровня требуется Отклонение давления всего в 5 мбар может нарушить скорость подачи среды, нарушив оптимальный рост клеточной культуры. низкодиапазонный датчик гигиенического давления .

В частности, биотехнологические исследования требуют строго контролируемой среды. В чистых помещениях используется положительное давление воздуха, чтобы гарантировать выталкивание переносимых по воздуху загрязнений наружу при открытии дверей. Разница между зонами чистых помещений часто измеряется долями миллибар. Чувствительные датчики постоянно контролируют эти небольшие положительные давления в системах отопления, вентиляции и кондиционирования.

Санитарная фильтрация удаляет примеси перед окончательной упаковкой. Поскольку фильтр улавливает твердые частицы, он начинает засоряться, вызывая падение давления на мембране. Установка датчиков низкого давления выше и ниже по потоку позволяет операторам контролировать перепад давления. Эти данные сообщают командам технического обслуживания, когда именно фильтр приближается к концу своего функционального срока службы, оптимизируя эксплуатационные расходы.

Инженерное руководство: выбор подходящего инструмента

Выбор правильного оборудования требует тщательной оценки физики и механической конструкции датчика. Инженеры должны выйти за рамки базовых диапазонов и оценить, как устройство работает в жестких условиях обработки.

При измерении низкого давления переменные окружающей среды оказывают непропорционально большое влияние на точность. Температура является наиболее значимым фактором. Во время стандартных циклов SIP оборудование подвергается воздействию пара, температура которого превышает 135 градусов Цельсия. В обычном маслонаполненном датчике быстрое тепловое расширение приводит к давлению внутренних жидкостей на диафрагму. Это регистрируется как ложный скачок давления, известный как температурный дрейф.

При измерении микродавлений незначительное тепловое расширение полностью затмевает фактические данные процесса. Поэтому вам необходимо выбрать керамический датчик давления микродавления, оснащенный активной компенсацией температурного дрейфа. В высокопроизводительных устройствах используются внутренние термисторы и охлаждающие ребра, позволяющие выдерживать температуру SIP до 150 градусов Цельсия. Бортовая электроника применяет сложные алгоритмы в режиме реального времени для коррекции выходного сигнала.

Физическая интеграция датчика не менее важна. Гигиенические соединения должны строго соответствовать отраслевым стандартам. В Tri-Clamp используется прокладка и механический зажим для создания бесшовного уплотнения. В тех случаях, когда требуются резьбовые соединения, специальная гигиеническая резьба, такая как фитинг для молочных трубок DIN 11851, гарантирует, что путь жидкости остается заподлицо. Шероховатость поверхности должна поддерживаться ниже Ra 0,76 микрометра, чтобы предотвратить адгезию бактерий.

Управление состояниями вакуума и отрицательного давления

Технологическое проектирование часто включает в себя сложную гидродинамику. Насосные системы, линии вакуумной дистилляции и линии розлива часто испытывают состояния отрицательного давления наряду со стандартными положительными потоками.

Обычный технический вопрос заключается в том, может ли один аналоговый санитарный преобразователь давления точно измерять условия как низкого положительного, так и отрицательного давления. Эмпирический ответ — да, при условии, что он откалиброван как составной датчик. Датчики избыточного давления измеряют окружающее атмосферное давление с помощью вентилируемого кабеля. Когда температура падает ниже температуры окружающей среды, датчик регистрирует это как отрицательное значение манометра, например, минус 200 мбар.

Измерение вакуума сопряжено с особыми физическими проблемами. В традиционных маслонаполненных датчиках условия глубокого вакуума приводят к выделению газов или кипению внутреннего силиконового масла при температуре окружающей среды. Это навсегда повреждает мембрану. Поскольку керамический емкостной датчик представляет собой сухую ячейку без внутренней жидкости, он полностью невосприимчив к выделению газа. Он неоднократно выдерживает условия полного вакуума без ухудшения качества.

Оценка совокупной стоимости владения и надежности

Решения о закупках при автоматизации процессов предполагают балансирование первоначальных капитальных затрат с долгосрочной эксплуатационной надежностью. В области измерения микродавления этот баланс очень тонкий.

Рынок насыщен универсальными, недорогими датчиками. Хотя они адекватно работают в инженерных сетях высокого давления, они представляют серьезную опасность в гигиенических средах с низким давлением. В недорогих альтернативах используются более тонкие диафрагмы из нержавеющей стали более низкого качества. Они очень чувствительны к механической усталости и дрейфу нулевой точки. В биореакторе необнаруженный дрейф может привести к потере всей партии продукции. Финансовые последствия одной-единственной испорченной партии экспоненциально перевешивают экономию, полученную от покупки бюджетного инструмента.

Оценка общей стоимости владения имеет важное значение. Высококачественные датчики, изготовленные из высококачественных материалов, таких как нержавеющая сталь 316L, обеспечивают превосходную устойчивость к каустической соде и азотной кислоте. Инвестиции в керамическую технологию значительно продлевают продолжительность жизни. Недорогой блок может требовать замены каждые 12 месяцев из-за химического разложения. Напротив, высокотехнологичная керамическая модель надежно работает более 5 лет, сокращая время простоя при обслуживании.

Заключение

Измерение малейших изменений давления в гигиенических средах вполне возможно при наличии подходящего оборудования. Проблемы баланса между чрезвычайной чувствительностью и агрессивными протоколами очистки были успешно решены современной инженерией.

Выбор специализированного керамического датчика или высокотехнологичного устройства с промывной диафрагмой гарантирует точность, необходимую для строгого контроля процесса. Это обеспечивает гигиену, необходимую для строгого соблюдения техники безопасности. Отдавая приоритет современным материалам и активной температурной компенсации, предприятия устраняют риски загрязнения партии и значительно снижают общую стоимость владения.

Не ставьте под угрозу целостность вашего процесса с помощью стандартных датчиков. Свяжитесь с командой инженеров HJ Sensor, чтобы обсудить ваши конкретные потребности. Просмотрите наш полный каталог на https://www.hjsensor.com, чтобы найти точную конфигурацию микродавления, адаптированную для вашего предприятия.

Часто задаваемые вопросы

Какой минимальный диапазон давления может измерять санитарный датчик давления?

Высококачественные датчики микродавления могут измерять диапазоны от 0 до 10 мбар с исключительной точностью. Для достижения этой цели требуется высокочувствительная сенсорная технология, обычно с использованием емкостных керамических ячеек или специализированных пьезорезистивных кремниевых чипов. Точный минимальный диапазон зависит от конкретной конструкции диафрагмы и электроники обработки сигналов, фильтрующей окружающий шум.

Почему промывочная мембрана необходима для санитарных систем низкого давления?

Промывочная диафрагма обязательна для предотвращения скопления бактерий, органических сред и остатков продукта. Традиционные датчики имеют утопленные полости, в которых задерживается жидкость и избегают чистящих химикатов. Плоская конструкция обеспечивает идеальное прилегание поверхности датчика к внутренней стенке трубы, что позволяет процессам CIP эффективно стерилизовать всю поверхность.

Может ли гигиенический датчик выдержать высокотемпературную очистку?

Да, специальные гигиенические датчики специально разработаны для того, чтобы выдерживать экстремальные температурные условия. Большинство высококачественных устройств выдерживают температуру CIP и SIP до 135 градусов Цельсия. В специализированных моделях используются охлаждающие ребра и алгоритмы активной температурной компенсации, позволяющие кратковременно выдерживать температуру до 150 градусов Цельсия без дрейфа сигнала.

Что лучше для микродавления: кремниевые или керамические датчики?

Керамика обычно предпочтительна в суровых санитарных условиях. Керамика высокой чистоты обеспечивает исключительную устойчивость к агрессивным химическим чистящим средствам. Емкостные керамические датчики работают как сухая ячейка без внутренней заполняющей жидкости, что исключает риск загрязнения жидкости. Они также по своей природе обладают превосходной способностью поглощать высокие скачки избыточного давления без остаточной деформации.

Как часто следует калибровать санитарный преобразователь низкого давления?

Поскольку датчики низкого давления работают в пределах очень высокой чувствительности, они чувствительны к незначительным изменениям окружающей среды. Ежегодная калибровка обычно рекомендуется в качестве базовой передовой практики. Однако высокостабильные керамические модели часто демонстрируют незначительный дрейф нулевой точки, что позволяет предприятиям продлить этот цикл до 18 или 24 месяцев на основе их системы управления качеством.

Как температура влияет на санитарные преобразователи низкого давления?

Колебания температуры вызывают тепловое расширение внутренних наполняющих жидкостей и металлических компонентов. В диапазонах микродавлений это расширение давит на чувствительную диафрагму, создавая ложные показания давления, известные как дрейф нулевой точки. Высококачественные датчики борются с этим, используя активную электронную температурную компенсацию и технологию сухих керамических элементов, чтобы обеспечить точные показания во время тепловых ударов.

В чем разница между избыточным и абсолютным давлением в санитарных целях?

Манометрическое давление измеряет давление относительно атмосферного давления окружающей среды. Это критически важно для открытых резервуаров или вентилируемых систем, где необходимо учитывать атмосферные изменения. Абсолютное давление измеряет давление относительно идеального вакуума. Это важно в закрытых системах стерилизации и процессах вакуумной дистилляции, где требуется истинное давление, независимое от погоды или высоты.
