Влияет ли заполняющая жидкость на датчики давления в санитарном исполнении?

Представьте себе, что фармацевтическая партия стоимостью в несколько миллионов долларов работает безупречно. Внезапно весь танк отправляется на слом. Почему? Микроскопический разрыв позволил сенсорной жидкости просочиться в смесь. Один случай заражения в продуктах питания, напитках или биотехнологических приложениях обходится гораздо дороже, чем потеря сырья. Это подрывает доверие потребителей. Это вызывает жестокие проверки со стороны регулирующих органов. В основе этих критически важных трубопроводов находится датчик санитарного давления. Этот компонент незаменим для контроля давления в трубопроводе при строгом соблюдении гигиенических стандартов 3-A, EHEDG и FDA. Но во многих из этих устройств существует скрытая уязвимость. Для передачи физического давления от технологической среды к хрупкой внутренней электронике традиционные датчики используют тонкую металлическую промывочную диафрагму, поддерживаемую специальной заполняющей жидкостью.

Влияет ли эта внутренняя жидкость на безопасность, производительность и график технического обслуживания системы? Да, он вводит отдельные операционные переменные. Выбор между традиционными жидкостными технологиями и современными альтернативами сухой керамике существенно влияет на точность работы и чистоту продукта. В этом подробном инженерном руководстве мы анализируем механику этих инструментов. Мы оцениваем присущие им риски и намечаем действенные стратегии, которые помогут вам выбрать оптимальное измерительное решение для вашего предприятия.

Ключевые выводы

• Заполняющая жидкость напрямую влияет на точность измерений. Тепловое расширение происходит, когда жидкость подвергается воздействию высокотемпературных процессов, таких как стандартные циклы очистки «Очистка на месте» или «Стерилизация на месте». Это физическое расширение приводит к потенциальному дрейфу измерений.

• Загрязнение остается постоянным риском. Промывочная диафрагма маслонаполненного преобразователя чрезвычайно тонкая. При его разрыве из-за механического воздействия или избыточного давления заполняющая жидкость попадает в технологическую среду и портит санитарную партию.

• Маслонаполненные системы преуспевают в определенных нишах. Они остаются популярными благодаря своей доказанной стойкости к неожиданному избыточному давлению и гидроударам. На предприятиях должны использоваться одобренные FDA пищевые заполняющие жидкости для снижения риска токсичности.

• Технология сухой керамики устраняет угрозу. Современная полностью безмасляная конструкция полностью исключает риск загрязнения. Он также обеспечивает превосходную стойкость к коррозии и истиранию.

• От выбора зависит продуктивность. Выбор оптимального измерительного прибора во многом зависит от конкретных изменений температуры процесса, абразивности среды и требований гигиены предприятия.

Понимание гидравлического моста в санитарных измерениях

Как внутренние жидкости на самом деле влияют на измерения процесса? Вам придется заглянуть под капот этих гигиенических инструментов. В стандартных промышленных трубопроводах датчик может располагаться внутри резьбовой полости, непосредственно контактирующей с жидкостью. Гигиеническое производство категорически запрещает такую ​​архитектуру. Санитарные линии не могут содержать застойные участки, щели или микроскопические карманы, в которых размножаются бактерии.

Это строгое биологическое требование требует использования конструкции мембраны заподлицо. Изолирующая металлическая грань идеально прилегает к внутренней стенке трубы или сосуда. В стандартных санитарных соединениях часто используются диафрагмы с резьбой G1 или G1/2 для достижения такой бесшовной интеграции. Высокочувствительный пьезорезистивный кремниевый чип не может быть прикреплен непосредственно к этой внешней поверхности. Силы процесса немедленно уничтожили бы его. Вместо этого чип надежно спрятан внутри верхнего корпуса.

Пустота между внешней изолирующей диафрагмой заподлицо и внутренним электронным чипом заполнена специальной передающей средой. Это заполняющая жидкость. Когда технологическое давление воздействует на внешнюю металлическую мембрану, оно сжимает внутреннюю жидкость. Затем жидкость передает точные показания давления на внутренний датчик. Понимание этого гидравлического моста имеет жизненно важное значение при выборе санитарного маслонаполненного датчика давления для вашего предприятия. Само присутствие этой жидкости приводит к уникальному поведению в работе, которое должны учитывать инженеры.

Как заполняющая жидкость влияет на работу датчика санитарного давления

Использование жидкой трансмиссионной среды означает, что физические свойства этой жидкости определяют общую производительность. Инженеры должны учитывать механику жидкости и термодинамику при использовании этих устройств в нестабильных гигиенических средах.

Термический сдвиг нуля и колебания температуры

Наиболее существенное влияние на производительность заполняющей жидкости оказывает ее реакция на тепло. Согласно законам термодинамики, жидкости при нагревании расширяются, а при охлаждении сжимаются. В молочной или фармацевтической промышленности оборудование обычно подвергается резким перепадам температуры. Во время цикла высокотемпературной стерилизации внезапная струя пара быстро нагревает поверхность датчика.

Следовательно, захваченная внутренняя заполняющая жидкость расширяется. Внутри запечатанной полости ему некуда идти. Это расширение оказывает искусственное физическое воздействие на внутренний сенсорный чип. Электроника интерпретирует это тепловое набухание как фактическое давление в трубопроводе. Это явление известно как тепловой сдвиг нуля. В инструментах высокого уровня используются минимальные объемы жидкости и алгоритмическая компенсация для борьбы с этим эффектом. Однако тепловой дрейф остается неизбежной характеристикой систем, заполненных жидкостью, во время быстрых температурных переходов.

Время отклика и вязкость

Производительность в равной степени зависит от вязкости жидкости. Вязкость динамически меняется в зависимости от условий окружающей среды. При стандартных комнатных температурах внутреннее масло мгновенно передает кинетическую энергию. Напротив, в условиях холодной обработки наполняющая жидкость значительно загустевает. Подумайте о линиях по охлаждению молочных продуктов или криогенных фармацевтических установках.

Эта повышенная вязкость создает микроскопическое сопротивление внутри капиллярной системы корпуса датчика. Жидкость становится вялой. Это приводит к небольшой, но измеримой задержке времени отклика прибора. Высокодинамичные автоматизированные процессы требуют регулировки клапанов на уровне миллисекунд. Задержка обратной связи может легко дестабилизировать эффективность системы.

Колебания выходного сигнала при измерении расхода

Быстрые микропульсации часто встречаются при измерении давления в условиях турбулентного потока жидкости. Внутренняя заполняющая жидкость естественным образом действует как гидравлический амортизатор. Он гасит некоторые из этих высокочастотных вибраций. Это демпфирование иногда может стабилизировать выходной сигнал. Но неправильный объем жидкости или микроскопические пузырьки воздуха, попавшие в процессе производства, могут полностью подорвать стабильность показаний. Если объем жидкости не идеально откалиброван с учетом гибкости металлической диафрагмы, выходной сигнал будет хаотично подскакивать во время турбулентного потока. Это усложняет настройку контура управления.

Риск загрязнения: утечки жидкости в гигиенических процессах

Помимо нюансов температурного дрейфа и вязкости, менеджеров предприятий беспокоит серьезная проблема. Загрязнение процесса представляет собой катастрофический риск. Поддержание абсолютной чистоты — это не просто цель пищевого и фармацевтического производства. Это строгий юридический мандат.

Промывочная диафрагма из нержавеющей стали должна быть изготовлена ​​очень тонкой, чтобы точно передавать давление с минимальным сопротивлением. Часто он составляет менее 0,1 миллиметра. Это примерно толщина человеческого волоса. Такие материалы, как нержавеющая сталь 316L, обеспечивают превосходную химическую совместимость. Тем не менее, их физическая худоба делает их по своей сути хрупкими.

Физические опасности присутствуют на действующем перерабатывающем предприятии повсюду. Нежная металлическая мембрана легко повреждается абразивными средами. Фруктовые навозы, содержащие твердые семена или кристаллизующиеся фармацевтические соединения, вызывают сильный износ. Случайные удары чистящих щеток во время обычной мойки нарушают целостность конструкции. Сильные гидравлические удары также могут разрушить этот барьер.

Каковы последствия разрыва мембраны? Технологическая среда под давлением проникает в корпус датчика и разрушает электронику. Одновременно внутренняя заполняющая жидкость вытекает в технологический трубопровод. Даже микроскопическая слеза приводит к тому, что синтетическое масло просачивается в партию жизненно важных лекарств. Авторитетные производители строго используют одобренные FDA нетоксичные заполняющие жидкости, такие как пищевое минеральное масло, чтобы смягчить этот кошмарный сценарий. Эти жидкости предотвращают тяжелые потребительские отравления. Но нормативные стандарты требуют, чтобы любая партия, загрязненная иностранным маслом, должна быть немедленно выброшена. Финансовые потери огромны.

В настоящее время сектор гигиенической обработки переживает масштабные операционные изменения. Руководствуясь все более строгими глобальными правилами безопасности пищевых продуктов и строгими фармацевтическими рекомендациями, руководители предприятий активно поэтапно устраняют потенциальные векторы загрязнения. Теперь аудиты тщательно изучают даже самые незначительные риски попадания посторонних жидкостей. Инженеры-технологи по возможности отходят от традиционных архитектур, наполненных жидкостью. Текущая траектория развития отрасли в значительной степени отдает предпочтение технологиям сухого зондирования, оснащенным интеллектуальной диагностикой. Такая эволюция позволяет операторам отдавать приоритет абсолютной чистоте и прогнозировать состояние датчиков, а не реагировать на катастрофическую утечку постфактум.

Плюсы и минусы маслонаполненных систем

Несмотря на документально подтвержденные риски, традиционная гибкая архитектура по-прежнему глубоко укоренилась в автоматизации процессов. Сопоставление механических преимуществ с уязвимостями является важным шагом в процессе закупок.

Гидравлическая природа заполняющей жидкости позволяет маслонаполненному гигиеническому датчику давления очень эффективно поглощать и рассеивать внезапные скачки давления. Это защищает внутренний пьезорезистивный чип от разрушения. Эти системы превосходно работают в средах с чрезвычайно высоким давлением, например, при гомогенизации молочных продуктов. Усовершенствованные модели способны выдерживать температуру процесса до 150 градусов Цельсия, сохраняя при этом строгую линейность в широком диапазоне измерений. Эта технология была основой отрасли на протяжении десятилетий. Стандартные модели широко доступны и обычно требуют более низких первоначальных затрат на закупку.

Однако главным недостатком остается хрупкость сверхтонкой металлической диафрагмы. Система очень чувствительна к механическим повреждениям и последующим утечкам жидкости. Тепловое расширение во время циклов очистки вызывает тепловой сдвиг нуля. Операторы вынуждены ждать, пока датчик нормализуется, прежде чем возобновить точное производство. Наконец, эти устройства требуют исключительно осторожного обращения во время установки и регулярных промывок оборудования, чтобы избежать случайного повреждения поверхности.

Развитие технологии сухой керамики

Производители приборов разработали передовые альтернативы, поскольку регулирующие органы во всем мире ужесточают контроль над чистотой продукции. Наиболее выдающейся инновацией, меняющей облик гигиенического сектора, является датчик из сухой керамики.

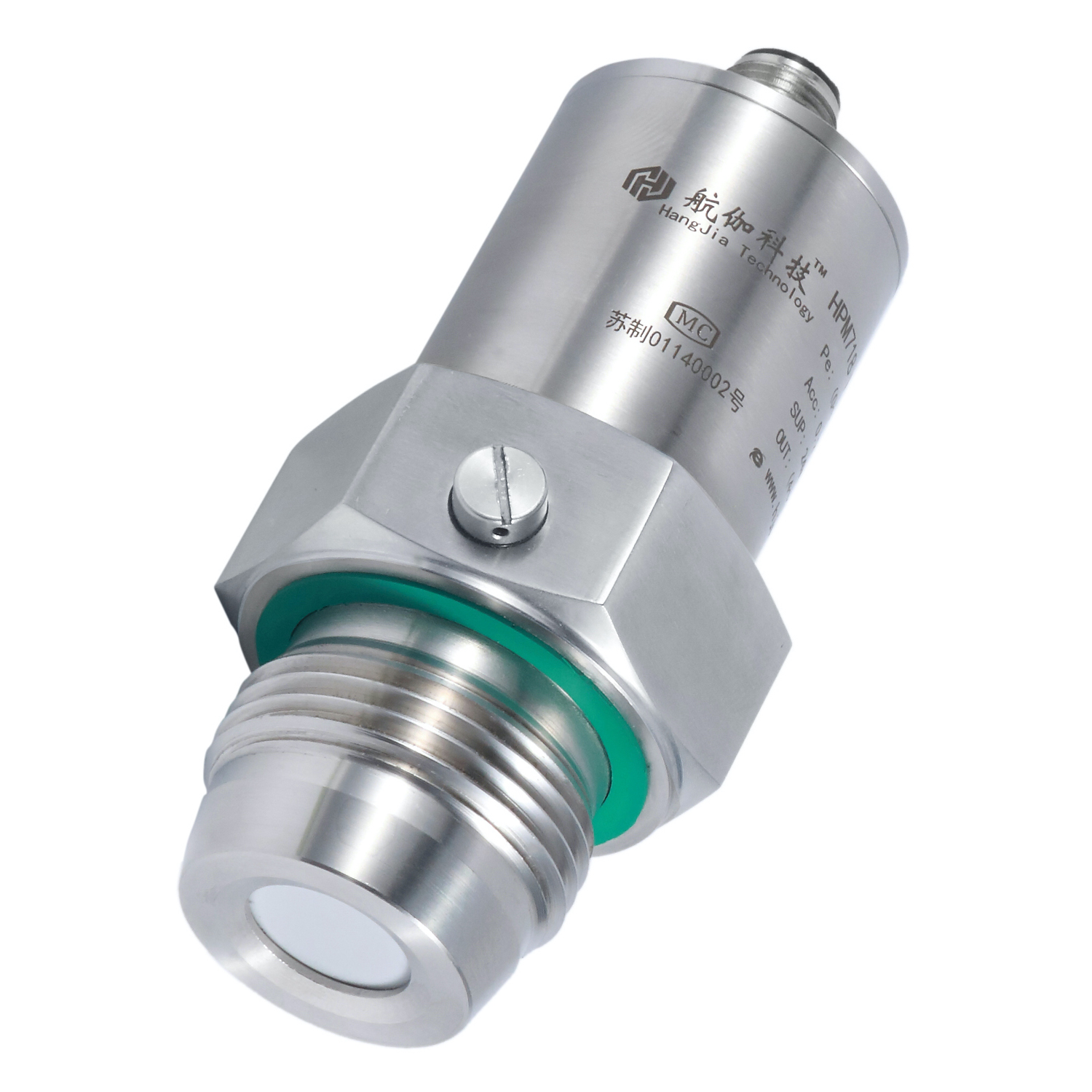

Сухой керамический санитарный датчик давления представляет собой сдвиг парадигмы. Он отказывается от тонкой, как бумага, металлической диафрагмы, поддерживаемой жидкостью. Вместо этого в этом современном решении используется надежная измерительная ячейка из Al2O3 с содержанием 99,9 процентов, которая находится полностью заподлицо с технологической средой.

Сама керамическая диафрагма выступает в качестве основного чувствительного элемента в этой архитектуре. На задней стороне керамической поверхности расположены напечатанные золотые электроды, которые образуют конденсатор с базовой подложкой. Технологическое давление вызывает микроскопические деформации толстой керамики. Емкость меняется мгновенно. Важным отличием здесь является то, что для этого прямого механического измерения абсолютно не требуется внутренняя заполняющая жидкость.

Самым значительным преимуществом является полное устранение утечек жидкости. Внутреннего масляного резервуара нет. Существует нулевой риск загрязнения жидкости технологической среды. Это обеспечивает полное соблюдение самых строгих требований к чистоте. Керамика высокой чистоты также невероятно прочна. Измерительная ячейка поглощает значительные явления избыточного давления без остаточной пластической деформации. Он безупречно возвращается в нулевую точку сразу после того, как всплеск затихает.

В отличие от тонкой нержавеющей стали, цельная керамическая поверхность исключительно тверда. Он уступает только алмазу. Это делает его невосприимчивым к царапинам и истиранию. Это идеальное решение для сложных сред, содержащих твердые частицы, которые в противном случае могли бы разрушить металлическую диафрагму.

Сравнение маслонаполненных и безмасляных технологий

Руководителям предприятий и командам инженеров необходимо принимать решения на основе данных. В следующей матрице сравниваются основные эксплуатационные параметры обеих технологий.

Выбор правильной архитектуры датчиков напрямую влияет на общую производительность предприятия. Использование безмасляного керамического преобразователя в абразивных средах предотвращает частые сбои датчика. Это сокращает время незапланированных простоев и объем работ по техническому обслуживанию. И наоборот, размещение маслонаполненных датчиков в высокостабильных жидкостных линиях оптимизирует первоначальные капитальные затраты без ущерба для ежедневной эффективности работы.

Устранение распространенных неисправностей передатчика

Даже самые надежные промышленные инструменты требуют периодического обслуживания. Быстрое выявление основной причины неисправностей передатчика имеет решающее значение для технических специалистов, чтобы возобновить производство в рабочем режиме. Ниже приведены практические советы по устранению распространенных проблем с измерениями.

Если выходной сигнал значительно увеличивается без соответствующего изменения фактического давления в трубопроводе, наиболее вероятной причиной является тепловое расширение. Обычно это происходит сразу после цикла высокотемпературной стерилизации. Дайте технологической линии вернуться к стандартной рабочей температуре. Выполните калибровку нуля, пока датчик горячий, если требуется точность при повышенных температурах. Перейдите на сухую керамическую альтернативу, если температурный дрейф приводит к неприемлемым задержкам в вашем графике автоматизации.

Внезапное падение сигнала неисправности или резкие скачки сигнала указывают на разрыв изолирующей диафрагмы. Это приводит к полной потере заполняющей жидкости. Внутренний электронный чип, скорее всего, разрушится из-за попадания влажной технологической среды. Немедленно изолируйте прибор и осмотрите промывочную поверхность. При обнаружении ямочек, царапин или разрывов устройство невозможно отремонтировать в полевых условиях. Уделяйте особое внимание профилактическим мерам вместе со своей санитарной бригадой. Операторы должны избегать направления струй воды под высоким давлением непосредственно на поверхность датчика во время промывки.

Низкая температура окружающей среды или процесса может привести к загущению внутренней заполняющей жидкости, если изменения давления регистрируются медленнее, чем обычно. Эта повышенная вязкость ослабляет механическую передачу кинетической энергии. Убедитесь, что указанный диапазон рабочих температур соответствует реальным условиям окружающей среды. Проконсультируйтесь со своим поставщиком по поводу использования заполняющей жидкости с более низкой вязкостью, разработанной специально для криогенных применений, если низкие температуры неизбежны.

Как выбрать правильное решение для измерения

Выбор подходящего оборудования требует комплексной оценки вашей конкретной технологической среды. Не существует универсального идеального датчика. Существует только оптимальный инструмент для вашего уникального набора операционных переменных.

Во-первых, проанализируйте физический состав вашего продукта. Это гладкая однородная жидкость, такая как молоко или очищенная вода? Традиционные маслонаполненные датчики здесь очень эффективны. Вы перекачиваете абразивную суспензию, содержащую семена, зерна или кристаллизующиеся сахара? Безмасляный керамический гигиенический датчик давления , обеспечивающий стабильный выходной сигнал от 4 до 20 мА, является обязательным для предотвращения быстрого разрушения диафрагмы.

Затем задокументируйте протоколы очистки. Испытываете ли вы резкие перепады температур ежедневно? Керамический датчик сводит к минимуму температурный сдвиг нуля и позволяет возобновить производство гораздо быстрее, если быстрое термоциклирование является стандартной рабочей процедурой. Если вам необходимо использовать маслонаполненные агрегаты, убедитесь, что вы выбираете специализированные высокотемпературные модели, разработанные с минимальным объемом жидкости.

Наконец, оцените общую стоимость владения. Сухие керамические датчики иногда имеют более высокую начальную цену. Но их увеличенный срок службы в суровых условиях приводит к значительно более низкой общей стоимости за пятилетний период. Полное устранение рисков загрязнения партии бесценно. Отсутствие одной загрязненной партии окупается в сотни раз больше, чем использование датчика премиум-класса.

Вывод: оптимизируйте свой процесс с помощью HJ Sensor

Внутренняя заполняющая жидкость фундаментально меняет поведение технологического измерительного оборудования. Это влияет на температурную стабильность. Это определяет время отклика в холодных условиях. Это создает постоянный риск загрязнения процесса. Традиционные маслонаполненные варианты остаются надежными отраслевыми рабочими лошадками при использовании в правильных условиях. Однако сфера гигиенического производства развивается.

Датчик из сухой керамики быстро стал золотым стандартом для предприятий, в которых приоритетом является абсолютная чистота, непревзойденная температурная стабильность и надежная устойчивость к абразивам. Мы призываем инженеров заводов и менеджеров по обеспечению качества критически оценить существующие сегодня технологические линии. Понимание механических особенностей вашего оборудования позволит вам заранее защитить ваше изделие и оптимизировать графики технического обслуживания.

Готовы устранить риски загрязнения и стабилизировать мониторинг давления? Ознакомьтесь с широким спектром высокопроизводительных решений для санитарных измерений в компании HJ Sensor. Независимо от того, требуется ли вашему предприятию надежная и долговечная технология сухой керамики или высокотемпературные маслонаполненные датчики, HJ Sensor предлагает прецизионные приборы, предназначенные для обеспечения вашей прибыли. Посетите HJ Sensor сегодня, чтобы найти устройство, которое точно соответствует вашим гигиеническим требованиям.

Часто задаваемые вопросы

Какая заполняющая жидкость используется в гигиенических применениях?

Авторитетные производители приборов используют исключительно пищевые жидкости, одобренные FDA, для гигиенических применений. Наиболее распространенные заполняющие жидкости включают синтетические пищевые масла, минеральные масла высокой степени очистки или специальные смеси глицерина и воды. Эти жидкости тщательно отбираются, чтобы обеспечить минимальную токсичность. Они предотвращают серьезную угрозу здоровью в том редком случае, когда мембрана разрывается и жидкость попадает в технологическую среду.

Может ли сухой керамический датчик выдерживать высокие температуры?

Да. Высококачественные керамические измерительные ячейки по своей природе стабильны в чрезвычайно широком диапазоне температур. Им не хватает внутренней жидкости. Они полностью способны выдерживать стандартные процессы высокотемпературной очистки и стерилизации. Они сохраняют структурную целостность и точность измерений, не страдая от проблем с тепловым смещением нуля, обычно связанных с расширением заполняющей жидкости.

Почему выходной сигнал моего передатчика колеблется во время циклов очистки?

Внезапный и резкий скачок температуры во время цикла очистки приводит к тепловому расширению внутренней заполняющей жидкости, если вы используете маслонаполненный датчик. Это расширение давит на внутренний чувствительный элемент. Это создает ложные показания высокого давления, даже если фактическое давление в трубе равно нулю. Это колебание является физической реакцией на тепло. Показания обычно нормализуются, как только датчик снова остынет до стандартной рабочей температуры.

Является ли безмасляный керамический датчик более хрупким, чем датчик из нержавеющей стали?

Нет, обычно он гораздо более надежен в технологических средах. Керамика технически является хрупким материалом, если ее уронить на бетонный пол. Однако толстая керамическая измерительная ячейка, используемая в этих преобразователях, обладает высокой устойчивостью к технологическому истиранию, царапинам и избыточному давлению. Она значительно более устойчива к физическим воздействиям и износу твердых частиц при работе с динамическими жидкостями, чем промывочная диафрагма из нержавеющей стали толщиной с бумагу.

Как часто мне следует калибровать санитарное оборудование?

Частота калибровки во многом зависит от конкретных отраслевых норм и базовой технологии датчика. Маслонаполненные датчики могут потребовать более частых проверок калибровки из-за незначительного температурного дрейфа и механической усталости с течением времени. Датчики из сухой керамики обеспечивают превосходную долговременную стабильность и минимальный дрейф. Как правило, гигиенические приборы для измерения давления следует проверять и калибровать раз в 6–12 месяцев, чтобы обеспечить постоянную точность.

Влияет ли заполняющая жидкость на калибровку датчика санитарного давления?

Да, это создает определенные проблемы с калибровкой. Во время калибровки технические специалисты должны учитывать как температуру окружающей среды, так и температуру процесса. Поскольку жидкость расширяется и сжимается, калибровка датчика в прохладном цехе технического обслуживания может привести к небольшому смещению нулевой точки при установке на горячей технологической линии. Передовой опыт требует выполнения окончательной калибровки нуля в реальных условиях эксплуатации, чтобы компенсировать расширение жидкости.

Что произойдет, если заполняющая жидкость попадет в санитарный процесс?

Утечка немедленно ставит под угрозу всю партию. Даже если в датчике используется минеральное масло пищевого качества, одобренное FDA, введение посторонней синтетической жидкости в точно составленный пищевой продукт, напиток или фармацевтический продукт нарушает строгие стандарты контроля качества. Загрязненный продукт должен быть помещен в карантин и уничтожен. Затем технологическую линию необходимо остановить, тщательно промыть и продезинфицировать, прежде чем можно будет безопасно возобновить производство.
