Как правильно установить реле давления?

Реле давления необходимы для мониторинга и контроля давления в гидравлических, пневматических и промышленных системах. Но неправильный монтаж может привести к ложному включению, нестабильным показаниям или даже выходу оборудования из строя. Итак, как правильно установить реле давления, такое как интеллектуальное реле давления HPM560? Это руководство проведет вас через ключевые шаги и лучшие практики.

Почему стоит выбрать интеллектуальное реле давления HPM560?

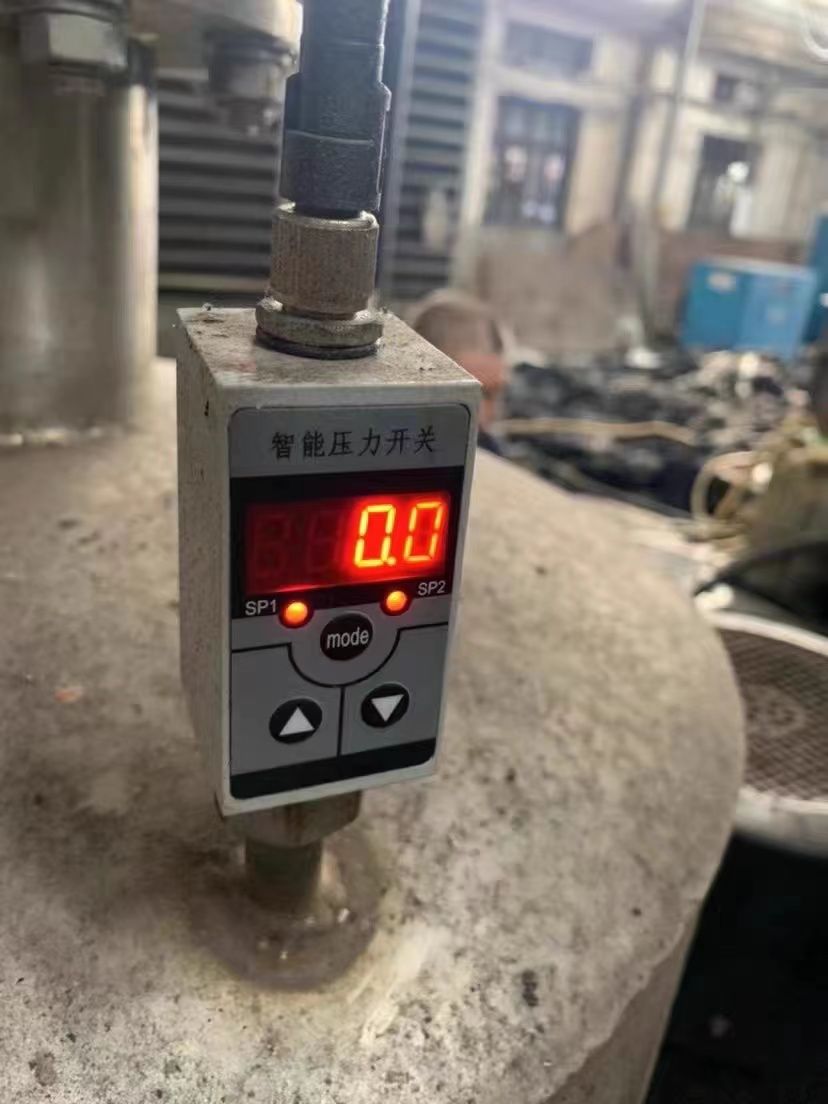

HPM560 — это полностью электронное реле давления с кремниевым пьезорезистивным датчиком и изолированной диафрагмой. Он сочетает в себе измерение давления, отображение, вывод и управление в одном компактном устройстве. Ключевые особенности включают в себя:

• Широкий диапазон давления – от -100 кПа до 60 МПа.

• Высокая точность – ≤±0,5% полной шкалы

• 4-битный светодиодный дисплей – четкое считывание на месте

• Двойные коммутационные выходы – выбор PNP/NPN, нагрузка до 1,2 А.

• Аналоговый выход – 4–20 мА для удаленного мониторинга.

• Быстрый отклик – время отклика <4 мс

• Длительный срок службы переключателей – >1 миллиона циклов

• Степень защиты IP65 – подходит для промышленных условий

• Широкий температурный диапазон – средняя температура от -25°C до 80°C.

Пошаговое руководство по установке

1. Проверки перед установкой

• Проверьте модель – убедитесь, что диапазон давления, тип выхода (PNP/NPN) и технологическое присоединение соответствуют вашему приложению.

• Осмотрите устройство – проверьте, нет ли видимых повреждений корпуса, дисплея или резьбы.

• Прочтите руководство – просмотрите схему подключения и инструкции по настройке параметров.

2. Выберите правильное место установки.

• Вибрация – избегайте мест с чрезмерной вибрацией. HPM560 выдерживает вибрацию силой 10 g, однако длительная сильная вибрация может повлиять на точность.

• Температура – ​​поддерживайте температуру окружающей среды в пределах от -25°C до 80°C. Избегайте прямых источников тепла.

• Доступность – установите переключатель там, где дисплей легко читается, а клавиши доступны для настройки параметров.

• Совместимость со средой: убедитесь, что смачиваемый материал (нержавеющая сталь 304) совместим с вашей средой.

3. Механическая установка

• Резьбовое присоединение – стандартное технологическое присоединение имеет резьбу. Нанесите ленту из ПТФЭ или герметик на наружную резьбу, оставив первые две резьбы чистыми, чтобы предотвратить загрязнение.

• Затяжка – используйте гаечный ключ на шестигранных лысках переключателя, а не на корпусе. Затяните крепко, но не перетягивайте.

• Ориентация – монтируйте переключатель так, чтобы кабельный ввод был направлен вниз, чтобы предотвратить попадание влаги.

4. Электрическое подключение

HPM560 предлагает три варианта подключения. Обратитесь к руководству по заказу для вашей конкретной конфигурации:

• Стандартный 4-контактный разъем M12 – назначение контактов зависит от типа выхода. См. схему подключения на этикетке изделия.

• Кабельная розетка – для аналогового выхода используйте экранированный кабель, чтобы минимизировать электрические помехи.

• Важно – всегда отключайте питание перед подключением проводов. Подключите источник питания (24 В постоянного тока), соблюдая правильную полярность.

5. Настройка параметров

• Установка точек переключения – используйте клавиши на передней панели, чтобы установить верхнее и нижнее значения переключения. Значения могут быть установлены в любом диапазоне от нулевой шкалы до полной шкалы.

• Выберите тип выхода – выберите PNP или NPN в соответствии с вашей системой управления.

• Настройка времени задержки — установите задержку переключения, чтобы избежать дребезга в шумных приложениях.

• Проверьте настройки – примените давление и убедитесь, что светодиодные индикаторы и коммутационные выходы реагируют правильно.

6. Ввод в эксплуатацию системы

• Медленно подайте давление в систему и следите за дисплеем.

• Проверьте действие переключения в заданных точках.

• Проверьте аналоговый выход (4–20 мА) на линейность.

• Проверьте систему в нормальных условиях эксплуатации.

Распространенные ошибки, чтобы избежать

Заключительные мысли

Установка реле давления, такого как интеллектуальное реле давления HPM560, проста, если вы следуете правильным процедурам. Всегда проверяйте свою модель, правильно монтируйте ее, правильно подключайте и тщательно проверяйте перед вводом в эксплуатацию. Если вам нужна помощь в выборе реле давления, подходящего для вашего применения (независимо от того, нужен ли вам выход PNP или NPN, определенный диапазон давления или пользовательские настройки), свяжитесь с нами для получения бесплатной технической поддержки.

Вам нужно надежное реле давления для вашего следующего проекта? Ознакомьтесь со спецификациями HPM560 или запросите ценовое предложение сегодня.
