Как правильно установить универсальный датчик давления?

Универсальные датчики давления широко используются в промышленности для измерения давления жидкости, газа или пара. Но неправильная установка может привести к неточным показаниям, дрейфу сигнала или даже к необратимому повреждению датчика. Итак, как правильно установить универсальный датчик давления, такой как HPM180? Это руководство проведет вас через ключевые шаги и лучшие практики.

Почему стоит выбрать универсальный датчик давления HPM180?

В HPM180 используется высокоточный диффузионный кремниевый сердечник давления со встроенной схемой формирования сигнала, преобразующий сигналы давления в стандартные выходные сигналы 4–20 мА, 0–5 В или 0–10 В. Ключевые особенности включают в себя:

• Широкий диапазон давления – избыточное давление от -100 кПа до 100 МПа, абсолютное давление от 0 до 60 МПа.

• Высокая точность – до ±0,1% полной шкалы (по индивидуальному заказу)

• Универсальные варианты выходов — 4–20 мА, 4–20 мА+HART, 0–5 В, 0–10 В.

• Несколько технологических присоединений – M20×1,5, G1/2 и пользовательские опции.

• Широкая температурная компенсация – от -20°C до 85°C (в зависимости от точности)

• Высокие степени защиты – доступны от IP65 до IP68.

• Прочные материалы – нержавеющая сталь 304 или 316L, с различными вариантами диафрагмы (316L, титан, тантал, Hastelloy C)

Пошаговое руководство по установке

1. Проверки перед установкой

• Проверьте модель – убедитесь, что диапазон давления, выходной сигнал и технологическое присоединение соответствуют вашему приложению.

• Осмотрите преобразователь – проверьте, нет ли видимых повреждений корпуса, резьбы или электрического разъема.

• Убедитесь в совместимости среды: убедитесь, что смачиваемые материалы (диафрагма, уплотнительное кольцо) совместимы с вашей средой.

2. Выберите правильное место установки.

• Вибрация – избегайте мест с чрезмерной вибрацией. HPM180 выдерживает вибрацию до 10 g, однако длительная сильная вибрация может повлиять на точность.

• Температура – ​​поддерживайте температуру окружающей среды и среды в указанных диапазонах. Окружающая среда: от -40°C до 85°C; Средняя: от -40°C до 125°C.

• Доступность – устанавливайте преобразователь там, где к нему легко получить доступ для обслуживания и чтения.

• Ориентация – для жидких сред устанавливайте преобразователь ниже точки отбора, чтобы импульсная линия не была затоплена. Для газовых сред устанавливайте над точкой крана.

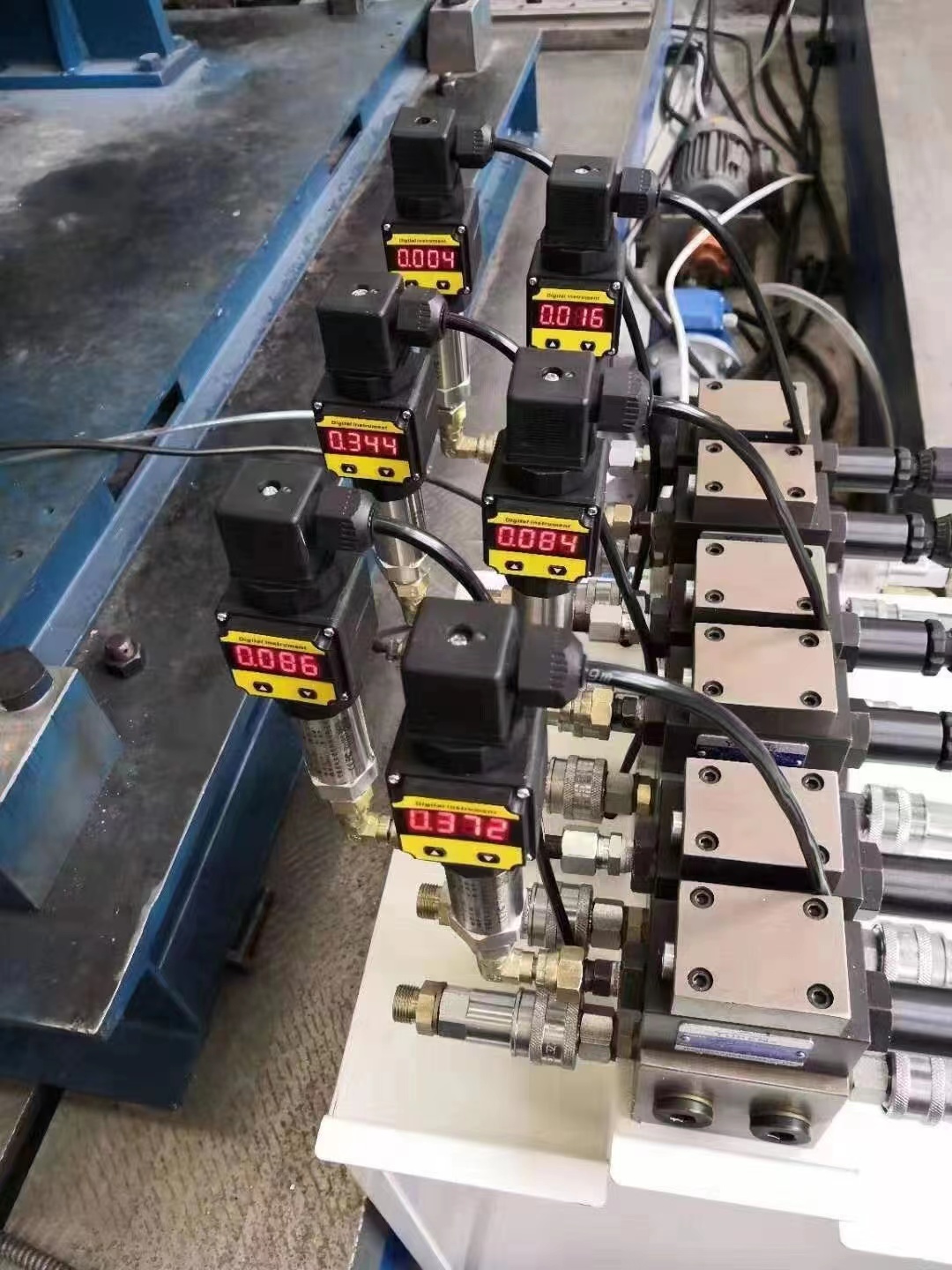

3. Механическая установка

• Резьбовое соединение – нанесите на наружную резьбу ленту из ПТФЭ или герметик для резьбы, оставив первые две резьбы чистыми, чтобы предотвратить попадание загрязнений в систему.

• Затяжка – используйте гаечный ключ на шестигранных лысках напорного патрубка, а не на корпусе. Затяните крепко, но не перетягивайте.

• Для применений CIP/SIP – убедитесь, что поверхность мембраны не повреждена во время установки.

4. Электрическое подключение

HPM180 предлагает три варианта подключения. Обратитесь к руководству по заказу для вашей конкретной конфигурации:

• 2-проводной 4-20 мА – питание и сигнал подключаются к одному контуру. Питание: красный (+В), черный (0В/+ВЫХОД).

• 3-проводной 0-5 В/0-10 В – отдельные силовые и сигнальные линии. Питание: красный (+V), черный (GND), сигнал: синий (+OUT).

• Важно – всегда отключайте питание перед подключением проводов. Убедитесь, что напряжение источника питания соответствует требованиям преобразователя (например, 8–30 В для 4–20 мА).

5. Ввод в эксплуатацию системы

• Медленно создайте давление в системе и следите за выходным сигналом.

• Проверьте нулевое показание при атмосферном давлении.

• Проверьте показания полной шкалы по эталонному стандарту.

• Для моделей HART используйте портативный коммуникатор для удаленной настройки нуля и диапазона.

Распространенные ошибки, чтобы избежать

Заключительные мысли

Установка универсального датчика давления, такого как HPM180, проста, если следовать правильным процедурам. Всегда проверяйте свою модель, правильно монтируйте ее, правильно подключайте и тщательно проверяйте перед вводом в эксплуатацию. Если вам нужна помощь в выборе правильного выходного сигнала, диапазона давления или технологического присоединения для вашего приложения, свяжитесь с нами для получения бесплатной технической поддержки.

Вам нужен надежный универсальный датчик давления для вашего следующего проекта? Ознакомьтесь со спецификациями HPM180 или запросите ценовое предложение сегодня.
