Как узнать, неисправно ли ваше реле потока?

Реле потока являются важнейшими компонентами промышленных систем, обеспечивающими правильный поток жидкостей и газов. Выход из строя этих устройств может привести к серьезным проблемам, включая повреждение оборудования, неэффективность системы или даже опасные условия. Важно знать, как определить неисправное реле потока, чтобы предотвратить такие проблемы и обеспечить безопасную работу. В этой статье мы рассмотрим, как выявить признаки неисправности переключателя потока, диагностировать проблему и предпринять корректирующие действия.

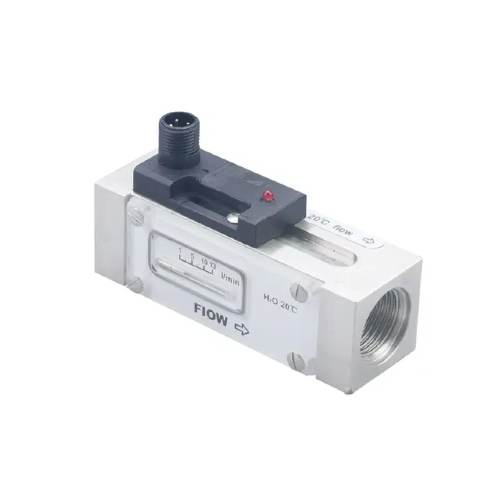

1. Что такое переключатель потока?

Определение и функция реле потока

Реле потока — это устройство, которое обнаруживает поток жидкостей или газов внутри системы. Это важный компонент в различных приложениях, от водоочистных сооружений до систем отопления, вентиляции и кондиционирования воздуха, где обеспечение правильного потока жидкости имеет решающее значение. Реле потока предназначено для запуска оповещения, сигнализации или протокола безопасности, когда расход отклоняется от заранее установленного порогового значения, будучи слишком низким или слишком высоким.

Реле потока помогает поддерживать правильную работу системы, предотвращая повреждение оборудования и обеспечивая безопасность окружающей среды. Эти устройства широко используются в критически важных отраслях промышленности, включая очистку воды, химическую обработку, производство продуктов питания, системы отопления, вентиляции и кондиционирования и промышленные системы охлаждения.

Как это работает

Реле потока работает, отслеживая скорость потока жидкости или газа, движущегося по трубам или воздуховодам. Существуют различные типы переключателей потока, такие как механические, термические и магнитные переключатели потока, каждый из которых имеет свой собственный механизм обнаружения изменений потока. Когда расход падает ниже или превышает заранее установленный порог, переключатель потока активируется и связывается с системой управления, чтобы инициировать соответствующий ответ.

2. Общие признаки неисправности переключателя потока

Выявить неисправное реле потока может быть непросто, но определенные признаки и симптомы могут помочь указать, что ваше реле потока не работает должным образом. Вот некоторые распространенные признаки неисправности переключателя потока:

2.1 Непостоянное обнаружение потока или его отсутствие

Реле потока может вообще не обнаружить поток или выдавать противоречивые показания. Это может произойти, если датчик или механизм внутри реле потока неисправен или поврежден. Если ваша система продолжает работать, несмотря на нарушение потока, это явный признак того, что реле потока не работает должным образом.

Симптомы :

Система продолжает работать, даже если поток нарушен или уменьшен.

Неточные или нестабильные показания на дисплее реле протока.

Отсутствие реакции системы управления при изменении расхода.

2.2 Ложные тревоги или отсутствие тревоги

Неисправное реле потока может вызвать ложные срабатывания сигнализации, указывая на проблему, когда ее нет. Альтернативно, он может не активировать сигнал тревоги во время реальных проблем с потоком, таких как уменьшение или остановка потока. Оба сценария могут вызвать серьезные проблемы, особенно в системах, критически важных для безопасности.

Симптомы :

Постоянные сигналы тревоги, несмотря на нормальные условия потока.

Никакого сигнала тревоги или реакции, когда в системе происходит значительное нарушение потока.

Тревога возникает слишком часто, без реальных проблем с потоком.

2.3 Неспособность защитить систему

В критических системах реле потока отвечает за инициирование защитных действий при возникновении аномальных условий потока. Это может включать в себя отключение оборудования или активацию резервной системы для предотвращения повреждений. Если реле потока неисправно, оно может не запустить эти действия, подвергая систему риску.

Симптомы :

Система не отключается, когда расход падает ниже безопасного порога.

Никаких защитных мер не предпринимается, когда расход достигает опасного уровня.

Резервные системы не активируются, несмотря на неадекватные условия потока.

3. Причины неисправности реле потока

Существует несколько причин, по которым реле потока может перестать работать должным образом. Выявление основной причины неисправности имеет важное значение для определения наилучшего курса действий.

3.1 Механический износ

Многие реле расхода для обнаружения потока полагаются на механические детали, такие как лопасти, лопатки или диафрагмы. Со временем эти детали могут изнашиваться из-за постоянного использования, что приводит к неточным показаниям или полной невозможности обнаружения расхода. Механический износ также может быть вызван длительным воздействием агрессивных сред, например, высоких температур или агрессивных веществ.

Влияние :

Снижение чувствительности и точности определения потока.

Повышенный износ движущихся компонентов, приводящий к выходу системы из строя.

3.2 Электрические неисправности или неисправности датчиков

Реле потока полагаются на электрические компоненты и датчики для обнаружения изменений потока. Такие проблемы, как скачки напряжения, неисправная проводка или повреждение датчиков, могут привести к неисправности реле потока. Электрические сбои могут привести к неточным показаниям, задержке реакции или полной неспособности обнаружить условия потока.

Влияние :

Неправильные показания расхода.

Неподача сигналов в систему управления.

Системные ошибки или отключения из-за неисправных электрических компонентов.

3.3 Неправильная установка или смещение

Если реле потока установлено неправильно, оно может неточно определять поток. Несоосность или неправильное размещение переключателя может привести к снижению производительности, например к увеличению времени отклика или ложным срабатываниям сигнализации. Обеспечение правильной установки и выравнивания имеет решающее значение для точного функционирования реле потока.

Влияние :

Ложные показания или задержка реакции.

Снижение эффективности обнаружения изменений в потоке.

3.4 Факторы окружающей среды

Экстремальные условия окружающей среды, такие как высокая влажность, коррозионные вещества или высокие температуры, могут привести к разрушению компонентов реле потока. Факторы окружающей среды могут вызвать коррозию, разрушение материала или механический отказ переключателя, что приведет к проблемам в работе.

Влияние :

Ускоренный износ компонентов.

Уменьшение срока службы реле потока.

Неточные показания из-за воздействия окружающей среды.

4. Как диагностировать неисправное реле потока

Диагностика неисправного реле потока включает в себя несколько этапов проверки на наличие физических повреждений, электрических проблем и эксплуатационных проблем. Вот подробное руководство о том, как проверить неисправное реле потока.

4.1 Визуальный осмотр

Начните с визуального осмотра реле протока. Ищите любые очевидные признаки повреждений, такие как трещины, ржавчина, коррозия или утечки. Проверьте проводку на наличие ослабленных соединений или оголенных проводов, которые могут вызвать проблемы с электричеством.

Контрольно-пропускные пункты	Что искать
Физический урон	Трещины, коррозия, ржавчина на корпусе переключателя
Проводка и соединения	Ослабленные провода, изношенные кабели или открытые электрические компоненты.
Уплотнение и корпус	Любые признаки утечки или износа уплотнения или корпуса.

4.2 Проверка сигналов тревоги и реакции системы

Один из самых простых способов диагностировать неисправное реле потока — проверить реакцию системы на нарушения потока. Смоделируйте изменение потока, временно уменьшив или остановив поток, и наблюдайте за реакцией системы. Правильно функционирующее реле потока должно вызывать сигнал тревоги или активировать защитные системы при нарушении потока.

Действие	Ожидаемый ответ
Симулируйте нарушение потока	Если расход значительно отклоняется, должен произойти аварийный сигнал или отключение системы.
Мониторинг задержки ответа	Если реакции нет или реакция задерживается, возможно, реле потока неисправно.

4.3 Проверка реле потока

Проверка реле потока с помощью мультиметра или имитатора потока может помочь проверить его работоспособность. Проверьте целостность электрической цепи или сопротивление на клеммах переключателя, чтобы убедиться в его правильной работе. Кроме того, используйте известный источник потока, чтобы убедиться, что переключатель реагирует на изменения потока.

Тест	Что измерять
Проверка непрерывности	С помощью мультиметра проверьте целостность электрической цепи.
Моделирование потока	Проверьте переключатель при известных условиях потока, чтобы убедиться в правильности срабатывания.

5. Что делать, если ваше реле потока неисправно?

После того как вы диагностировали неисправность реле потока, важно предпринять корректирующие действия, чтобы предотвратить повреждение системы и простои.

5.1 Немедленные действия, которые необходимо предпринять

Если вы подозреваете, что переключатель потока вызывает проблемы в вашей системе, важно принять незамедлительные меры. В зависимости от серьезности проблемы вам может потребоваться выключить систему, чтобы избежать повреждений или опасностей.

Шаг	Действие
Выключить систему	Если неисправность может привести к повреждению, немедленно выключите систему.
Изолировать проблему	Определите, действительно ли переключатель потока является причиной проблемы, проверив систему.

5.2 Замена реле потока

Если реле протока не подлежит ремонту или сильно изношено, лучшим решением будет его замена. Выберите сменный переключатель, соответствующий характеристикам оригинала. Убедитесь, что новый переключатель рассчитан на условия потока и факторы окружающей среды системы.

Рекомендации по замене	Что следует иметь в виду
Технические характеристики	Убедитесь, что новый переключатель соответствует требуемому расходу, давлению и типу жидкости.
Установка	Для правильной установки следуйте инструкциям производителя.
Калибровка	Откалибруйте новое реле потока, чтобы обеспечить точное определение потока.

5.3 Регулярное техническое обслуживание

Чтобы предотвратить проблемы в будущем, соблюдайте график регулярного технического обслуживания ваших реле потока. Это должно включать визуальные проверки, испытания и калибровку. Регулярное техническое обслуживание гарантирует, что коммутатор остается в хорошем рабочем состоянии, и помогает выявить любые потенциальные проблемы до того, как они вызовут серьезные проблемы.

Задачи по техническому обслуживанию	Частота
Визуальный осмотр	Ежемесячно или ежеквартально
Тестирование и калибровка	Ежегодно или после замены
Очистка и смазка	По мере необходимости, в зависимости от условий

6. Заключение

Реле потока необходимы для безопасной и эффективной работы промышленных систем. Выявление признаков неисправности реле потока, таких как непостоянное обнаружение потока , ложные сигналы тревоги и неспособность активировать протоколы безопасности, имеет решающее значение для предотвращения повреждения системы. Правильная диагностика включает в себя осмотр переключателя, тестирование его электрических компонентов и моделирование нарушений потока, чтобы убедиться, что переключатель работает правильно.

Неисправное реле потока может привести к дорогостоящему простою и потенциальному повреждению оборудования. Регулярное техническое обслуживание и своевременная замена жизненно важны для обеспечения бесперебойной работы систем и предотвращения непредвиденных сбоев. Важно выбрать правильное реле расхода в соответствии с конкретными потребностями вашей системы и обеспечить правильную установку и калибровку для достижения оптимальной производительности.

В Nanjing Hangjia Electronic Technology Co., Ltd. мы специализируемся на поставке высококачественных переключателей потока, предназначенных для удовлетворения потребностей различных промышленных применений. Наша команда всегда готова помочь вам выбрать правильное реле потока для вашей системы, гарантируя долгосрочную надежность и эффективность. Для получения дополнительной информации или обсуждения ваших потребностей свяжитесь с нами, и мы будем рады вам помочь.

7. Часто задаваемые вопросы

1. Какова наиболее распространенная причина неисправности реле протока?

Наиболее распространенной причиной является механический износ, особенно таких компонентов, как лопасти или лопасти, определяющие поток.

2. Как я могу проверить, неисправно ли мое реле потока?

Вы можете проверить реле потока, осмотрев его визуально, проверив электрическую целостность и смоделировав изменения потока, чтобы увидеть, реагирует ли система соответствующим образом.

3. Могут ли факторы окружающей среды повлиять на работу реле потока?

Да, экстремальные температуры, влажность и агрессивная среда могут привести к разрушению материалов и датчиков внутри реле потока, что приведет к неисправности.

4. Как часто мне следует заменять реле потока?

Реле потока следует заменить, если оно имеет признаки износа, не обнаруживает поток или больше не соответствует системным требованиям. Регулярное техническое обслуживание поможет определить необходимость замены.

5. Как мне обслуживать реле потока?

Выполняйте регулярные визуальные проверки, проверяйте реакцию системы на изменения расхода и калибруйте переключатель не реже одного раза в год, чтобы обеспечить оптимальную производительность.
