Расчеты и технические характеристики расходомера

Введение

Выбор неправильного расходомера может снизить точность и увеличить эксплуатационные расходы. Правильный размер имеет важное значение для надежных измерений. В этом руководстве объясняются расчеты размеров расходомера, диаметра трубы и технические характеристики. Вы узнаете, как выбрать подходящий счетчик для вашего промышленного применения.

Какая информация необходима перед подбором расходомера?

Правильный выбор размеров начинается с точной информации о процессе. Расходомер должен соответствовать измеряемой среде и условиям эксплуатации. Отсутствие информации может привести к неподходящим рекомендациям. Покупателям следует подготовить основные данные о трубопроводе, прежде чем обращаться к производителям.

Тип жидкости и рабочие характеристики

Свойства жидкости напрямую влияют на выбор расходомера. Различные приборы измеряют жидкости, газы и пар по-разному. Некоторые технологии также требуют определенных характеристик жидкости. Например, для электромагнитных расходомеров требуются проводящие жидкости. Ультразвуковые счетчики зависят от передачи акустического сигнала. Вихревые счетчики требуют подходящих условий потока.

Плотность и вязкость также влияют на качество измерений. Жидкости с высокой вязкостью могут создавать различные условия течения. Абразивные жидкости могут вызвать износ некоторых конструкций. Коррозионные среды требуют совместимых смачиваемых материалов. Изменения температуры также могут повлиять на свойства жидкости. Таким образом, покупатели должны определить среду, прежде чем выбирать инструмент.

При запросе рекомендаций предоставьте следующую информацию:

• Название жидкости и химический состав.

• Плотность и вязкость.

• Электропроводность, если применимо.

• Нормальная рабочая температура.

• Коррозионные или абразивные свойства.

• Содержит ли среда взвешенные вещества.

Совет: Предоставляйте фактические данные о жидкости, а не используйте общие описания, такие как техническая вода.

Минимальный, нормальный и максимальный расход

Расходомер должен охватывать весь рабочий диапазон. Покупатели должны определить минимальную, нормальную и максимальную скорость потока. Эти значения помогают определить необходимый диапазон измерений. Они также помогают производителям рекомендовать подходящие размеры счетчиков.

Минимальный поток особенно важен. Некоторые приборы не могут надежно измерять очень низкий расход. Измеритель слишком большого размера может работать ниже своего эффективного диапазона. Это может снизить стабильность измерений. Расходомер меньшего размера может испытывать чрезмерную скорость или потерю давления.

Нормальный рабочий расход должен оставаться в пределах подходящего диапазона измерения. Покупателям также следует учитывать периодические изменения процесса. Полный профиль потока обеспечивает более точный выбор.

Диаметр трубы и конфигурация трубопровода

Диаметр трубы является важным параметром при выборе размера. Однако номинальный размер трубы не совпадает с фактическим внутренним диаметром. Толщина стенки влияет на доступную площадь потока. Поэтому инженерам следует использовать измеренный внутренний диаметр.

Конфигурация трубопровода также влияет на установку. Колено, клапаны, переходники и насосы могут нарушить поток. Эти компоненты могут создавать турбулентность или неравномерные профили скорости. Для некоторых расходомеров требуются специальные прямые участки трубы. Другие предлагают другие варианты установки.

Покупатели должны предоставить материал труб и данные о соединениях. Они также должны определить доступное место для установки. Эта информация помогает производителям оценить предлагаемую конфигурацию.

Рабочее давление и температура

Рабочее давление и температура влияют на конструкцию прибора. Корпус счетчика должен выдерживать условия технологического процесса. Уплотнения и компоненты, контактирующие с рабочей средой, также должны оставаться совместимыми. Покупатели должны подтвердить нормальные и максимальные рабочие значения.

Номинальное давление и падение давления — это разные характеристики. Номинальное давление описывает давление, которое может выдержать прибор. Падение давления описывает потерю давления при прохождении через него жидкости. Оба значения имеют значение при проектировании системы.

Обратите внимание, что прилагаемые обозначения манометров относятся к измерению давления. Они не устанавливают технические характеристики расходомера. Для выбора расходомера используйте фактическое техническое описание продукта и технологические требования.

Как рассчитать правильный размер расходомера?

Расчеты размеров расходомера помогают определить подходящий измерительный диаметр. Они связывают скорость потока, площадь трубы и скорость жидкости. Эти значения служат отправной точкой для выбора инструмента. Однако рассчитанный диаметр не всегда является окончательным размером метра. Инженеры также должны учитывать технологию счетчиков и рекомендации производителя. Следующие методы помогут покупателям понять процесс определения размера.

Рассчитайте расход, используя скорость потока и площадь трубы

Объемный расход описывает объем жидкости, проходящей через трубопровод. Это зависит от площади поперечного сечения трубы и средней скорости. Основная формула расчета расходомера:

Q = А × v

Где:

• Q = объемный расход (м³/с).

• A = площадь поперечного сечения трубы (м²).

• v = Средняя скорость жидкости (м/с).

Для круглого трубопровода сначала рассчитайте его внутреннюю площадь:

А = π × D² ÷ 4

Здесь D представляет собой фактический внутренний диаметр трубы. Объединение обеих формул дает взаимосвязь между расходом и размером трубы. Инженеры могут использовать этот расчет для предварительного определения размеров.

Рассмотрим водопровод с производительностью 10 м³/ч. Предполагаемая средняя скорость составляет 2 м/с. Сначала переведем скорость потока в кубические метры в секунду:

Q = 10 ÷ 3600 = 0,00278 м³/с

Далее рассчитаем необходимый внутренний диаметр:

D = √(4 × Q ÷ π × v)

При правильном расчете π и v помещаются вместе в знаменателе:

D = √(4 × 0,00278 ÷ (π × 2))

Полученный диаметр составляет примерно 0,042 м, или 42 мм. Это значение представляет собой расчетный внутренний диаметр. Он не определяет автоматически окончательный размер подключения счетчика.

Инженеры должны сравнить этот результат с имеющимися размерами труб. Им также следует проверить диапазон измерения выбранного счетчика. Рекомендации производителя по размерам остаются важными.

Рассчитайте диаметр трубы по требуемому расходу

Расчеты диаметра трубы помогают определить площадь поперечного сечения, необходимую для заданного расхода. Перестроенная формула:

D = √(4 × Q ÷ (π × v))

Более высокая скорость цели приводит к меньшему расчетному диаметру. Более низкая скорость цели приводит к увеличению диаметра. Однако ни одна крайность не подходит автоматически.

Чрезмерная скорость может привести к увеличению потери давления и механическому износу. Очень низкая скорость может повлиять на некоторые технологии счетчиков. Поэтому инженерам следует использовать соответствующий диапазон скоростей для конкретного применения.

Всегда используйте фактический внутренний диаметр. Номинальный размер трубы сам по себе может привести к неверным расчетам. Материал трубы и толщина стенки могут изменить доступную площадь потока.

После расчета диаметра сравните его со стандартными размерами трубы. Затем подтвердите предложенный размер счетчика. В некоторых случаях требуется счетчик меньше или больше, чем трубопровод. Могут потребоваться переходники и расширительные фитинги. Эффекты от их установки также должны быть оценены.

Определите необходимый диапазон измерения расходомера

Диапазон измерения определяет, какие условия расхода может надежно измерять расходомер. Покупатели должны предоставить минимальную, нормальную и максимальную скорость потока. Эти значения помогают производителям оценить необходимый рабочий диапазон.

Коэффициент регулирования описывает соотношение между максимальным и минимальным измеряемым расходом. Более широкое соотношение может обеспечить большее изменение процесса. Однако его фактическое значение зависит от технологии счетчика и условий эксплуатации.

Счетчик слишком большого размера может испытывать трудности при работе с низким расходом. Его показания могут стать нестабильными или менее полезными. Измеритель меньшего размера может выйти за пределы рекомендованного рабочего диапазона. Это может увеличить потерю давления или повредить чувствительные компоненты.

Например, система водоснабжения может работать при изменяющихся скоростях потока. Его нормальный спрос может существенно отличаться от пикового спроса. Выбранный счетчик должен соответствовать обоим условиям. Покупатели должны проверить указанный производителем минимальный и максимальный расход.

Совет: Никогда не выбирайте расходомер, используя только максимальный расход. Подтвердите его работоспособность в нормальных и минимальных условиях эксплуатации.

Оценка скорости потока и ее влияние на производительность расходомера

Скорость потока описывает, насколько быстро жидкость движется по трубопроводу. Это влияет на производительность многих технологий измерения расхода. Различные конструкции расходомеров по-разному реагируют на изменения скорости.

Низкая скорость может создать проблемы при измерении. Некоторые инструменты имеют минимальные эксплуатационные требования. Высокая скорость может увеличить турбулентность и потерю давления. Абразивные частицы также могут ускорить внутренний износ.

Электромагнитные счетчики измеряют проводящие жидкости посредством электромагнитной индукции. Их выбор зависит от подходящих условий скорости и проводимости. Турбинные счетчики зависят от движения ротора. На их реакцию влияют свойства жидкости и рабочий диапазон. Вихревые измерители обнаруживают вихри, возникающие вокруг внутреннего тела.

Инженеры должны сравнивать скорость с рекомендациями производителя. Им также следует учитывать вязкость и взвешенные частицы. Эти факторы помогают определить, подходит ли выбранный счетчик для данного процесса.

Оцените падение давления на расходомере

Падение давления описывает снижение давления на установленном счетчике. Это обусловлено сопротивлением потоку и внутренней геометрией. Различные технологии расходомеров приводят к различным потерям давления.

Счетчики, содержащие внутренние ограничения, могут создавать больший перепад давления. Другие конструкции предлагают относительно свободные пути потока. Однако фактическая производительность зависит от размера счетчика и условий эксплуатации.

Измеритель дифференциального давления использует разницу давлений для расчета расхода. Его первичный элемент намеренно создает перепад давления. Другие технологии могут привести к потере давления из-за своей внутренней конструкции.

Покупатели должны запросить данные о перепаде давления у производителей. Они должны подтвердить ожидаемые потери при нормальном расходе. Условия максимального расхода также требуют оценки. Имеющееся технологическое давление должно поддерживать всю систему.

Манометр может помочь контролировать давление в трубопроводе. Однако он не позволяет напрямую рассчитывать скорость потока. Отдельные измерения давления могут помочь инженерам оценить производительность системы.

Учитывайте число Рейнольдса и условия течения.

Число Рейнольдса помогает описать поведение потока жидкости. Он сравнивает силы инерции с силами вязкости. Инженеры используют его, чтобы оценить, является ли поток ламинарным или турбулентным.

Основная формула:

Re = (ρ × v × D) ÷ µ

Где:

• Re = число Рейнольдса.

• ρ = Плотность жидкости (кг/м³).

• v = Средняя скорость потока (м/с).

• D = Внутренний диаметр трубы (м).

• μ = динамическая вязкость (Па·с).

Ламинарный поток обычно предполагает более плавное движение жидкости. Турбулентный поток предполагает более сильное перемешивание и колебания. Между этими состояниями могут возникать переходные состояния.

Число Рейнольдса имеет значение для нескольких технологий измерения. Расчеты перепада давления часто зависят от условий потока. Другие счетчики имеют другой принцип работы. Таким образом, число Рейнольдса должно способствовать выбору технологии, а не выступать в качестве универсального правила определения размера.

В зависимости от газов и изменяющихся условий процесса плотность может меняться. Инженеры должны использовать рабочее давление и температуру. Эти входные данные повышают надежность вычислений.

Совет: Одно только число Рейнольдса не может определить правильный размер расходомера. Всегда комбинируйте это с требованиями к размерам, зависящими от технологии.

Какие технические характеристики имеют значение при выборе расходомера?

После выполнения предварительных расчетов покупатели должны ознакомиться с техническими характеристиками. Эти характеристики определяют, подходит ли прибор для данного применения. Они также помогают сравнивать продукцию разных производителей.

Диапазон измерения, точность и повторяемость

Диапазон измерения определяет значения расхода, поддерживаемые прибором. Точность показывает, насколько близко показания соответствуют фактическим значениям. Повторяемость описывает постоянство в повторяющихся условиях.

Эти характеристики связаны, но различны. Счетчик может давать стабильные показания, но при этом показывать систематическую ошибку. Поэтому покупатели должны оценить как точность, так и повторяемость.

Коэффициент уменьшения также заслуживает внимания. Он указывает доступный диапазон измерения относительно минимального расхода. Подходящее соотношение помогает приспособиться к меняющимся потребностям процесса.

Номинальное давление и диапазон температур

Корпус счетчика должен выдерживать рабочее давление. Его уплотнения и внутренние компоненты также должны выдерживать температуру процесса. Покупатели должны проверить нормальные и максимальные условия эксплуатации.

Номинальное давление описывает способность прибора выдерживать давление. Температурные пределы определяют утвержденную рабочую среду. Эти значения должны соответствовать требованиям процесса.

Например, электромагнитный расходомер HFM100 компании HJ Sensor указывает различные классы давления в зависимости от номинального диаметра. Опубликованный диапазон температур датчика также зависит от конфигурации. Покупатели должны проверить точные ограничения выбранной модели перед заказом.

Смачиваемые материалы и совместимость жидкостей

Смачиваемые материалы напрямую контактируют с измеряемой средой. Их совместимость влияет на срок службы и надежность измерений. Нержавеющая сталь широко используется при измерении промышленного расхода. Другие материалы могут подходить для конкретных химических условий.

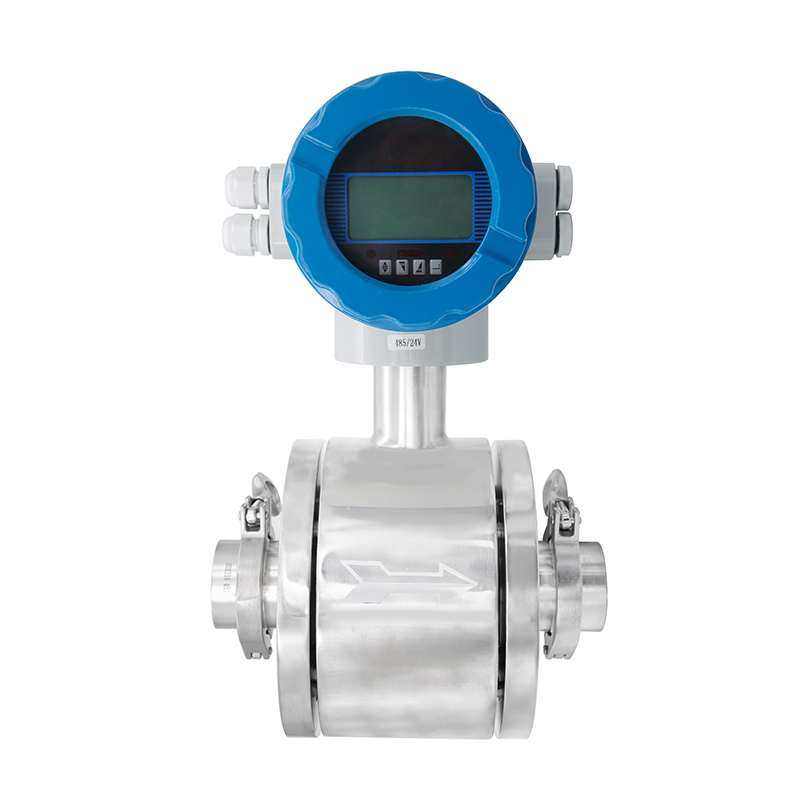

Например, санитарный электромагнитный расходомер HFM100 имеет корпус из нержавеющей стали SS316. В информации о продукте указаны электроды из 316L. Дополнительные материалы электродов включают сплав Hastelloy и титан. Варианты футеровки включают ПТФЭ и ПФА. Эти конфигурации поддерживают различные требования совместимости жидкостей.

Покупатели должны оценить весь контактный узел. Одного материала корпуса недостаточно. Электроды, вкладыши, уплотнения и соединения имеют значение. Коррозионные или абразивные среды требуют дополнительного внимания.

Выходные сигналы и возможности связи

Выходные сигналы определяют, как измеритель передает результаты измерений. Распространенные промышленные варианты включают 4–20 мА и импульсные выходы. Некоторые приборы также поддерживают связь RS485 или HART.

Эти интерфейсы соединяют расходомеры с системами управления. Они могут поддерживать ПЛК и платформы мониторинга. Покупатели должны проверить совместимость сигналов перед заказом.

В информации о продукте HFM100 от HJ Sensor перечислены выходы 4–20 мА, импульсный, RS485 и дополнительные выходы HART. Эти параметры зависят от выбранной конфигурации. Покупатели должны подтвердить необходимый интерфейс в своем предложении.

Как различные типы расходомеров влияют на расчеты размеров?

Различные расходомеры используют разные принципы измерения. Поэтому их требования к размерам не идентичны. Покупатели должны понимать эти различия, прежде чем выбирать оборудование.

Электромагнитный расходомер

Электромагнитный расходомер измеряет проводящие жидкости. Он действует согласно закону электромагнитной индукции Фарадея. Движение жидкости через магнитное поле генерирует электрический сигнал. Прибор преобразует этот сигнал в измерение расхода.

Его размер зависит от диаметра трубы, скорости потока и проводимости жидкости. Во время измерения трубопровод должен оставаться полным. Чрезмерное количество пузырьков воздуха или неподходящие условия жидкости могут повлиять на производительность.

Одним из примеров является В опубликованной информации указано требование к проводимости выше 5 мкСм/см. Компания также предлагает различные материалы футеровки и электродов. Эти варианты позволяют использовать различные проводящие жидкости. электромагнитный расходомер воды HFM100 с цифровым дисплеем компании HJ Sensor .

Ультразвуковой расходомер

Ультразвуковые расходомеры используют звуковые волны для измерения движения жидкости. Модели времени прохождения сравнивают время распространения сигнала в восходящем и нисходящем направлении. Доплеровские модели используют изменения частоты из-за взвешенных частиц или пузырьков.

Их размер зависит от размеров трубы и условий жидкости. Материал трубы также влияет на передачу сигнала. Положение установки и акустическая связь требуют внимания.

Некоторые ультразвуковые счетчики устанавливаются снаружи. Они могут измерять расход, не разрезая трубопровод. Эта функция может сократить объем работ по установке. Однако состояние труб и характеристики жидкости остаются важными. Покупатели должны подтвердить совместимость, прежде чем выбирать эту технологию.

Вихревые и турбинные расходомеры

Вихревые расходомеры обнаруживают вихри, возникающие за внутренним препятствием. Частота вихрей связана со скоростью жидкости. Они могут измерять подходящие жидкости, газы и пар.

Их размер зависит от скорости потока и условий эксплуатации. Очень низкий поток может давать слабые сигналы. Высокий расход может превышать рекомендуемый рабочий диапазон. Потеря давления также требует оценки.

В турбинных расходомерах используется вращающийся внутренний ротор. Движение жидкости заставляет ротор вращаться. Его вращение производит сигнал, связанный со скоростью потока. Эти измерители могут обеспечить полезные измерения при подходящих условиях.

Однако вязкость и чистота жидкости имеют значение. Частицы могут повлиять на движение ротора. Покупатели должны подтвердить минимальные требования к расходу и потребности в техническом обслуживании.

Расходомеры дифференциального давления

Расходомеры перепада давления рассчитывают расход по разнице давлений. Обычные первичные элементы включают диафрагмы и трубки Вентури. Жидкость проходит через ограничитель. Это создает измеримую разницу давлений.

Для многих стандартных систем перепада давления расход зависит от квадратного корня из перепада давления. Плотность и другие свойства жидкости также влияют на расчет.

Для этих приборов требуются подходящие диапазоны измерения давления. Их первичные элементы также создают потери давления. Покупатели должны оценить как постоянную потерю давления, так и доступное давление в системе.

Совет: Прежде чем окончательно определиться с диаметром счетчика, выберите технологию измерения. Различные технологии имеют разные эксплуатационные требования.

Как условия установки влияют на размер расходомера?

Правильные расчеты не гарантируют точных измерений. Условия установки также влияют на производительность. Инженеры должны оценить расположение трубопровода и факторы окружающей среды.

Длина прямой трубы и профиль потока

Колено и клапаны могут нарушать движение жидкости. Они могут создавать турбулентность или неравномерное распределение скорости. Эти условия могут повлиять на точность измерений.

Для некоторых расходомеров требуются прямые участки трубы вверх и вниз по потоку. Их требуемая длина зависит от конструкции счетчика. Инструкции по установке должны определять фактические требования.

Редукторы и насосы также влияют на профили потока. Выпрямители потока могут помочь в некоторых случаях. Однако они не могут заменить правильное планирование установки.

Покупатели должны предоставить чертежи трубопровода, если это возможно. Эти чертежи помогают производителям оценить ограничения при установке.

Ориентация трубопровода и состояние всей трубы

Ориентация трубопровода влияет на некоторые технологии измерения. Для электромагнитных расходомеров обычно требуется полная труба. Воздушные карманы могут помешать надежным измерениям.

При горизонтальной установке следует избегать мест скопления воздуха. Вертикальные установки должны сохранять подходящее направление потока. Точное расположение зависит от инструмента.

Состояние дренажа и пустой трубы также имеют значение. Некоторые системы требуют обнаружения пустой трубы. Другие нуждаются в подходящих местах установки, чтобы предотвратить накопление отложений.

Для санитарных применений важны дренаж и очистка. компании HJ Sensor Электромагнитный расходомер пива HFM100 SS316L Tri-Clamp обеспечивает конфигурацию санитарного подключения. В информации о продукте указаны области применения в пивоварении и производстве напитков.

Вибрация, температура и условия окружающей среды

Внешняя вибрация может повлиять на стабильность прибора. Изменения температуры могут повлиять на электронику и материалы. Влага также может повлиять на непригодные электрические корпуса.

Покупатели должны оценить среду установки. Наружное оборудование может потребовать соответствующей защиты. Высокотемпературные процессы требуют совместимой конструкции датчика.

Электрические помехи являются еще одним фактором. Сигнальные кабели должны соответствовать инструкциям производителя по установке. Правильное заземление может иметь важное значение для электромагнитных счетчиков.

Эти факторы должны быть указаны в листе технических требований. Они помогают производителям рекомендовать подходящие конфигурации.

Как покупатели могут проверить характеристики расходомера перед заказом?

Подходящий расходомер должен удовлетворять требованиям как к измерениям, так и к установке. Покупателям следует сравнить полные технические характеристики. Им не следует выбирать продукты, основываясь только на диаметре.

Подготовьте полный лист технических требований

Прежде чем запрашивать расценки, подготовьте информацию о процессе. Это помогает производителям оценить фактическое применение. Это также уменьшает ненужные изменения спецификаций.

Полезный лист требований должен включать:

Эта информация дает поставщикам более четкое техническое представление. Они могут порекомендовать подходящие технологии и конфигурации счетчиков.

Сравните технические характеристики производителя и рекомендации по размерам

Таблицы данных производителя содержат важную информацию для выбора. Покупателям следует сравнить диапазон измерения и точность. Им также следует проверить номинальное давление и температурные пределы.

Размеры соединения должны соответствовать трубопроводу. Смачиваемые материалы должны соответствовать жидкости. Выходные сигналы должны соответствовать существующему оборудованию управления.

Например, в HJ Sensor перечислено несколько технологий измерения расхода. Ассортимент расходомеров включает электромагнитные, вихревые, турбинные и другие конфигурации. Покупатели могут сравнить доступные категории продуктов, прежде чем запрашивать рекомендации.

Электромагнитные модели HFM100 предоставляют полезные примеры конфигурации. В санитарной версии используется смачиваемая конструкция из нержавеющей стали SS316L. Цифровой расходомер воды имеет класс точности 0,5. Это опубликованные спецификации продукта, а не универсальные отраслевые требования. Перед заказом подтвердите точную конфигурацию.

Распространенные ошибки при выборе расходомера

Несколько распространенных ошибок могут повлиять на выбор. Покупатели иногда выбирают счетчики, исходя только из номинального размера трубы. Другие игнорируют минимальный рабочий расход. Оба подхода могут привести к нежелательным результатам.

Другая ошибка связана с путаницей в точности и повторяемости. Эти спецификации описывают различные эксплуатационные характеристики. Покупателям также следует избегать упущения из виду вязкости и проводимости.

Падение давления является еще одним важным фактором. Счетчик может соответствовать требованиям измерений, но создавать чрезмерное сопротивление системы. Ограничения при установке также могут повлиять на производительность.

Прежде чем сделать заказ, проверьте следующее:

• Подтвердите фактический внутренний диаметр трубы.

• Проверьте весь рабочий диапазон расхода.

• Проверьте совместимость жидкостей и принципы измерения.

• Сравните номинальное давление и температурные пределы.

• Убедитесь в совместимости выходного сигнала.

• Ознакомьтесь с требованиями к установке и прямым трубам.

• Запросите у производителя рекомендации по размерам.

Совет: Попросите поставщиков письменно подтвердить предлагаемый размер счетчика. Сохраняйте основу для определения размеров вместе с окончательным ценовым предложением.

Заключение

Точный расчет расходомера повышает надежность измерений и эффективность системы. Правильный выбор требует оценки расхода, диаметра трубы, свойств жидкости и условий эксплуатации. HJ Sensor предлагает электромагнитные расходомеры с гибкими вариантами материалов и выходов, обеспечивающие надежное промышленное измерение расхода и индивидуальные требования применения.

Часто задаваемые вопросы

Вопрос: Как рассчитать размер расходомера?

A: Используйте расход, диаметр трубы и скорость для расчета подходящего размера.

Вопрос: Почему важен размер расходомера?

Ответ: Правильный размер повышает точность и снижает потери давления.

Вопрос: Что влияет на точность расходомера?

A: Свойства жидкости, скорость, условия установки и эксплуатации.

Вопрос: Как выбрать расходомер?

Ответ: Сравните диапазон измерения, точность, материалы и выходные сигналы.

Вопрос: Какой расходомер подходит для проводящих жидкостей?

A: Электромагнитные расходомеры подходят для проводящих жидкостей, таких как вода.
