Объяснение определения и принципов работы манометра

Введение

Как манометр измеряет невидимое давление и превращает его в читаемые значения? Понимание принципов его работы помогает обеспечить точный мониторинг промышленного давления. В этом руководстве вы узнаете об определениях манометров, внутренних компонентах, механизмах измерения и промышленном применении.

Что такое манометр и что он измеряет?

Определение манометра и основные функции

Манометр — это прибор, который измеряет и отображает давление газа, жидкости или пара. Он преобразует давление, действующее на чувствительный элемент, в читаемую индикацию. В зависимости от конструкции результат отображается на аналоговом циферблате или цифровом экране. Промышленные операторы используют эти показания для мониторинга состояния системы и выявления аномальных изменений давления.

Основная функция проста. Манометр подключается к системе под давлением через подходящее технологическое соединение. Среда прикладывает силу к внутреннему чувствительному элементу. Этот элемент реагирует на приложенное давление. Механический механизм или электронная схема затем преобразуют ответ в показания давления.

Манометры обычно устанавливаются на компрессорах, гидравлическом оборудовании, котлах, водопроводах и резервуарах для хранения. Они помогают операторам проверять, находится ли оборудование в заданном рабочем диапазоне. Например, внезапное повышение давления может указывать на засорение трубопровода или закрытый клапан. Постепенное снижение давления может указывать на утечку или снижение производительности насоса. Однако манометр предоставляет только информацию об измерениях. Он не корректирует автоматически ненормальные условия эксплуатации, если не включает дополнительные функции управления.

Какие типы давления может измерять манометр?

При измерении давления используются разные контрольные точки. Понимание этих ссылок важно при выборе инструмента. Манометрическое давление измеряет давление процесса относительно окружающего атмосферного давления. Обычно он показывает ноль, когда измеряемая система открыта для атмосферы.

Абсолютное давление использует в качестве эталона идеальный вакуум. При измерении учитывается атмосферное давление. Этот справочник полезен в вакуумных системах, научном оборудовании и процессах, чувствительных к атмосферным изменениям.

Дифференциальное давление измеряет разницу между двумя точками давления. Это не просто показатель давления в одном соединении. Вместо этого он сравнивает входные сигналы верхнего и нижнего плеча. Этот метод полезен для мониторинга сопротивления фильтров, систем вентиляции и перепадов давления в оборудовании.

Совет: Покупатели должны подтвердить необходимое давление перед заказом. Показания манометрического и абсолютного давления не являются взаимозаменяемыми.

Общие единицы давления и шкалы измерения

В манометрах используется несколько единиц измерения. Общие варианты включают паскаль (Па), килопаскаль (кПа), мегапаскаль (МПа), бар и фунты на квадратный дюйм (PSI). Правильная единица измерения зависит от региональной практики и требований применения.

Аналоговый манометр отображает значения посредством пронумерованных меток на циферблате. Операторы считывают положение указателя по калиброванной шкале. Цифровые приборы напрямую отображают числовые значения. Некоторые модели также поддерживают переключение единиц измерения, что позволяет пользователям выбирать различные форматы измерений.

Согласованность подразделений имеет значение, когда оборудование работает на международных объектах. Например, группа технического обслуживания может использовать МПа, а поставщик указывает PSI. Неправильное преобразование может вызвать ошибки измерения и непонимание в работе. Поэтому покупатели должны подтвердить требуемую единицу перед покупкой.

Как работает манометр? Понимание принципов работы

Как давление создает механическую деформацию

Большинство механических манометров основаны на упругой деформации. Давление поступает в прибор и воздействует на гибкий чувствительный элемент. Элемент меняет форму под действием приложенной силы. Его движение зависит от давления, геометрии, свойств материала и механической конструкции.

При повышении давления чувствительный элемент испытывает большую деформацию. Когда давление уменьшается, его эластичность позволяет ему принять первоначальную форму. Этот ответ создает измеримое смещение. Механизм манометра преобразует это смещение в движение указателя.

Чувствительный элемент должен сохранять достаточную эластичность во всем предполагаемом рабочем диапазоне. Чрезмерное давление может навсегда деформировать его. Повторяющиеся удары давления также могут со временем вызвать усталость. Эти условия могут снизить точность или повредить прибор.

Как манометр с трубкой Бурдона преобразует давление в движение

Трубка Бурдона представляет собой изогнутую металлическую трубку овального или приплюснутого сечения. Это один из наиболее широко используемых чувствительных элементов в механических манометрах. Один конец подключается к входу давления. Другой конец остается запечатанным и свободным для перемещения.

Когда жидкость под давлением поступает в трубку, внутреннее давление действует на ее изогнутые стенки. Поперечное сечение трубки имеет тенденцию становиться более круглым. Это изменение приводит к тому, что изогнутая трубка слегка выпрямляется. Его свободный конец выдвигается наружу по мере увеличения давления. Когда давление падает, трубка возвращается к своей первоначальной форме.

Смещение может показаться небольшим, но его достаточно для механического движения. Конструкция, материал, толщина стенок и геометрия трубки определяют его реакцию. Манометры с трубкой Бурдона обычно используются для измерения среднего и высокого давления. Они подходят для многих применений, связанных с воздухом, водой, маслом и совместимыми технологическими газами.

Принцип работы манометра с трубкой Бурдона начинается, когда газ или жидкость поступает в напорное соединение. Внутреннее давление заставляет трубку Бурдона деформироваться и менять свою форму. Это движение передается через соединительные звенья и шестерни, преобразуя механическое перемещение во вращательное движение. Наконец, указатель перемещается по калиброванному циферблату, отображая измеренное давление.

Как механическое движение приводит в движение указатель

Трубка Бурдона не может напрямую отображать давление. Требуется механическая система передачи. Соединительное звено передает движение от свободного конца трубки. Это звено приводит в действие секторную шестерню. Зубчатый механизм преобразует линейное перемещение во вращательное движение.

Шестерня соединяется с валом указателя. Когда шестерня вращается, указатель перемещается по циферблату. На циферблате используются калиброванные отметки для обозначения значений давления. Его масштаб соответствует расчетному соотношению давления и движения чувствительного элемента.

Механическое трение может повлиять на реакцию указателя. Ослабленные соединения также могут стать причиной нестабильных показаний. Поэтому качество шестерни и точность сборки имеют значение. Хорошо спроектированный механизм помогает поддерживать повторяемость показаний во время нормальной работы.

Как мембранный манометр измеряет давление

В мембранном манометре в качестве чувствительного элемента используется тонкая гибкая мембрана. Давление действует на одну сторону диафрагмы. Возникающее отклонение передает движение на индикатор или электронный датчик.

Мембранные конструкции подходят для измерения низкого давления. Они также полезны, когда технологическая среда вязкая, загрязненная или коррозионная. Изолирующая диафрагма может отделить измеряемую среду от внутреннего механизма. Это помогает защитить чувствительные компоненты от прямого контакта.

Материал должен по-прежнему соответствовать технологической среде. Можно рассмотреть возможность использования нержавеющей стали, специальных сплавов и других совместимых материалов. Выбор зависит от химических свойств, температуры и рабочего давления. Мембранные манометры широко распространены в химической промышленности, очистке сточных вод и производстве продуктов питания.

Как работает цифровой манометр

В цифровом манометре вместо механического указателя используется электронный датчик давления. Давление воздействует на чувствительный элемент внутри датчика. Элемент производит электрический отклик. Электронная схема обрабатывает этот сигнал и преобразует его в числовое значение давления.

Дисплей может использовать ЖК- или светодиодную технологию. В зависимости от модели дополнительные функции могут включать в себя переключение единиц измерения, регулировку нуля и запись пикового значения. Некоторые приборы также поддерживают передачу данных или функции сигнализации.

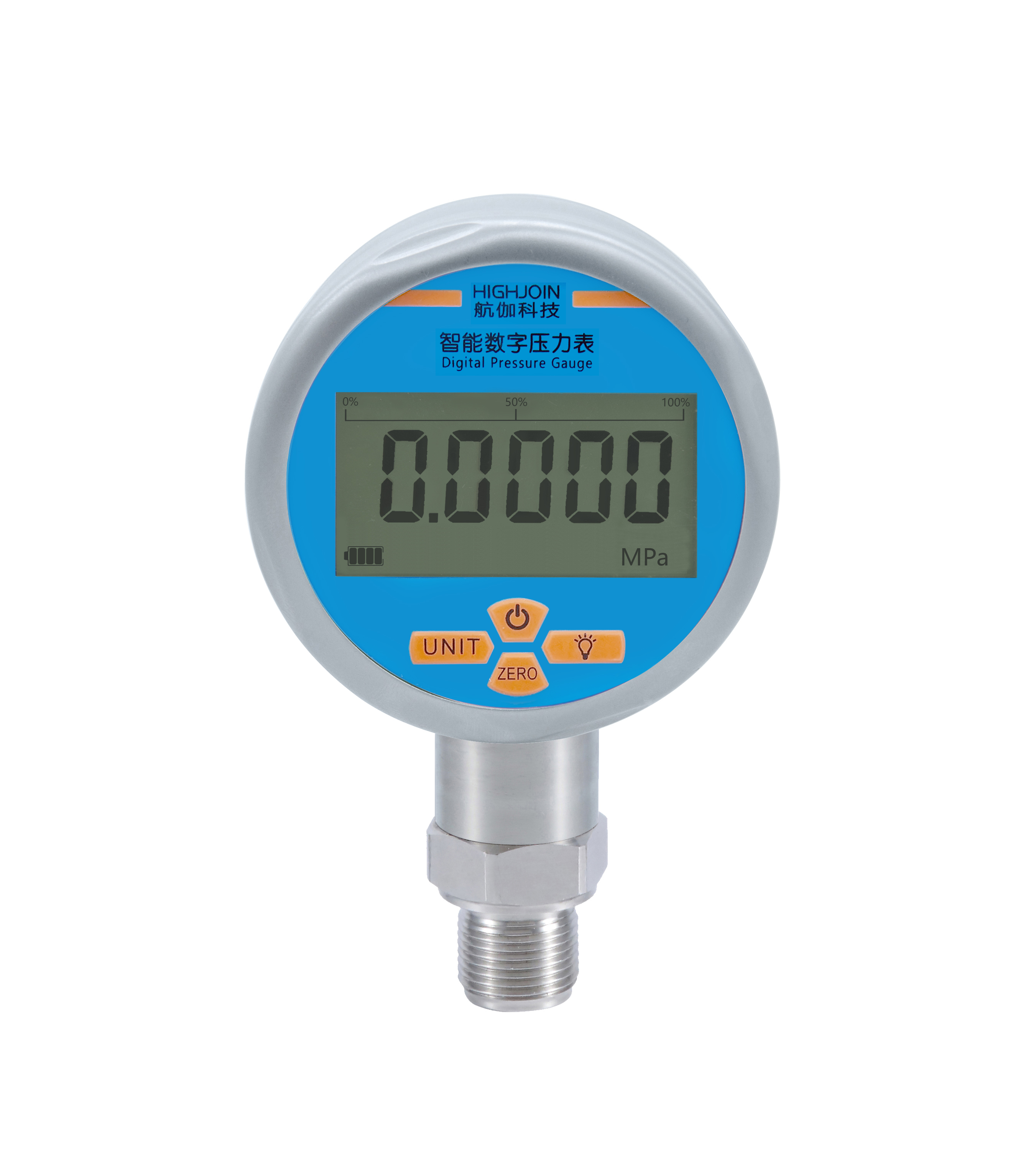

Например, 5-битный электронный цифровой манометр HPE80 с батарейным питанием использует чувствительный к давлению сердечник и пятизначный ЖК-дисплей. Перечисленные функции включают переключение единиц измерения, регулировку нуля, а также запись пиковых и низких значений. В спецификациях продукта также указаны варианты измерения манометрического и абсолютного давления. Эти функции иллюстрируют, как электронные приборы могут выполнять задачи полевых измерений и технического обслуживания.

Не все цифровые манометры обладают одинаковыми возможностями. Покупатели должны проверить точность, частоту дискретизации, источник питания, разрешение дисплея и диапазон давления. Они также должны подтвердить, поддерживает ли прибор требуемое эталонное давление.

Что определяет точность измерений манометра?

Точность манометра зависит от нескольких факторов. Чувствительный элемент должен последовательно реагировать на приложенное давление. Механические инструменты могут испытывать трение, гистерезис и износ. Электронные приборы могут испытывать дрейф датчика, электрические помехи или изменения, связанные с температурой.

Калибровка сравнивает прибор с подходящим эталонным стандартом. Это помогает определить отклонение измерений во всем рабочем диапазоне. Характеристики точности следует тщательно проверять. Для некоторых продуктов точность выражается в процентах от полной шкалы. Другие используют другие эталонные условия.

Температура может влиять как на механические, так и на электронные конструкции. Вибрация может вызвать колебание указателя или ускорить износ компонентов. Удары давления также могут превышать предусмотренные для прибора пределы.

Совет: Сравните характеристики точности при одинаковых эталонных условиях. Процент полной шкалы отличается от процента чтения.

Каковы основные компоненты внутри манометра?

Чувствительные к давлению элементы

Чувствительный элемент является наиболее важным внутренним компонентом. Он напрямую реагирует на изменения давления. В разных конструкциях датчиков используются разные чувствительные структуры. Типичные примеры включают трубки Бурдона, диафрагмы и сильфоны.

Трубки Бурдона используют упругую деформацию для измерения давления. Они подходят для многих общепромышленных применений. Диафрагмы реагируют на давление за счет отклонения мембраны. Они могут поддерживать измерение низкого давления и изоляцию среды. В сильфонах используется гибкая гофрированная структура. Они расширяются или сжимаются при изменении давления.

Каждая конструкция имеет разные измерительные характеристики. Покупателям следует учитывать диапазон давления, совместимость сред и условия эксплуатации. Чувствительный элемент также должен выдерживать ожидаемые колебания давления. Выбор неправильной конструкции может сократить срок службы и снизить надежность измерений.

Механическое движение и узел указателя

Механические манометры используют несколько компонентов для передачи движения. Обычно это соединительные звенья, секторные шестерни, шестерни и указательные валы. Каждый компонент вносит свой вклад в процесс измерения.

Соединительное звено передает смещение от чувствительного элемента. Шестерня усиливает и преобразует это движение. Затем указатель указывает соответствующее значение давления. Эти части должны работать вместе плавно.

Механический износ может повлиять на качество измерений. Трение может привести к задержке движения указателя. Поврежденные шестерни могут давать неправильные показания. Регулярный осмотр помогает выявить эти проблемы до того, как прибор выйдет из строя.

Циферблат, корпус, окошко и прижимное соединение

На циферблате указана шкала измерений. Его маркировка помогает операторам интерпретировать показания давления. Защитное окно защищает внутренние компоненты от пыли и внешнего контакта. Корпус поддерживает внутреннюю сборку и защищает ее от воздействия окружающей среды.

Соединение давления соединяет прибор с измеряемой системой. Распространенные материалы соединений включают латунь и нержавеющую сталь. Выбор подходящего материала зависит от среды и условий установки. Стандарты резьбы также требуют тщательного подтверждения.

Корпуса из нержавеющей стали часто используются в сложных промышленных условиях. Они обеспечивают полезную коррозионную стойкость и структурную прочность. Однако при выборе материала следует учитывать весь контактирующий с рабочей средой узел. Корпус из нержавеющей стали сам по себе не гарантирует совместимости с носителями.

Каковы различные типы манометров?

Манометры различаются по технологии измерения, конструкции и предполагаемому применению. Понимание этих различий помогает покупателям избежать неподходящих конфигураций. Механические датчики обеспечивают прямую местную индикацию. Цифровые модели предлагают электронные измерения и дополнительные функции. Дифференциальные манометры сравнивают давление в двух отдельных точках.

Сухие манометры и манометры с жидкостным наполнением

Сухие манометры содержат воздух внутри корпуса прибора. Они обычно используются в относительно стабильных средах. Их конструкция проста и удобна в обслуживании.

Жидкостные манометры содержат демпфирующую жидкость, часто глицерин или силикон. Жидкость уменьшает вибрацию указателя, вызванную механическим движением. Он также может защитить внутренние компоненты от некоторых воздействий окружающей среды. Эти манометры полезны при работе с насосами, компрессорами и вибрационным оборудованием.

Однако заполнение жидкостью не решает всех проблем при установке. Изменения температуры могут повлиять на заполняющую жидкость. Покупатели должны проверить указанную рабочую температуру и условия монтажа.

Манометры из нержавеющей стали

Манометры из нержавеющей стали предназначены для сред, требующих коррозионной стойкости и долговечности. Их конструкция может включать корпуса из нержавеющей стали и компоненты, контактирующие с рабочей средой. Они широко используются в химической обработке, водоочистке и промышленном оборудовании.

Совместимость материалов остается важной. Различные химические вещества могут по-разному реагировать с марками нержавеющей стали. Покупатели должны подтвердить требования к материалам для измеряемой среды. Им также следует проверить уплотнения, соединения и материалы диафрагмы.

Мембранные и капсульные манометры

Мембранные манометры используют гибкую мембрану для определения давления. Они могут отделить технологическую среду от чувствительных внутренних механизмов. Такая конструкция полезна для определенных коррозийных или загрязненных применений.

В капсульных манометрах обычно используются две гофрированные диафрагмы, соединенные вместе. Их структура создает чувствительный элемент для измерения низкого давления. Они обычно используются в вентиляции, мониторинге воздуха и лабораторном оборудовании.

Основное отличие касается чувствительности и рабочего диапазона. Капсульные конструкции обычно предназначены для применений с низким давлением. Конструкции мембран охватывают более широкий диапазон специализированных технологических условий.

Цифровые и дифференциальные манометры

Цифровые манометры преобразуют сигналы датчиков в числовые показания. Они могут обеспечивать переключение единиц измерения, регулировку нуля и запись пикового значения. Эти функции помогают техническим специалистам выполнять проверки на месте и ввод оборудования в эксплуатацию.

Манометры дифференциального давления сравнивают давление в двух отдельных точках. Они показывают разницу между давлением на стороне высокого и низкого давления. Это делает их полезными для мониторинга фильтров и управления вентиляцией.

Цифровое реле давления также может обеспечивать аварийные или релейные выходы. Однако реле давления и стандартный манометр выполняют разные функции. Покупатели должны подтвердить, нужна ли им индикация, автоматическое переключение или и то, и другое.

Где используются манометры в промышленности?

Нефтяная и химическая переработка

Нефтяные и химические предприятия используют манометры на трубопроводах, резервуарах и технологическом оборудовании. Операторы контролируют давление для поддержания стабильных условий процесса. Аномальные показания могут указывать на засоры, утечки или неисправность оборудования.

Выбор материала особенно важен в таких условиях. Некоторые среды могут вызвать коррозию чувствительных элементов или повредить уплотнения. Покупатели должны определить химический состав и рабочую температуру. Затем им следует выбрать подходящие смачиваемые материалы и конструкции калибра.

Системы водоподготовки и отопления, вентиляции и кондиционирования

На водоочистных сооружениях используются манометры на насосах, фильтрах и распределительных трубопроводах. Показания давления помогают операторам оценить производительность системы. Измерение перепада давления также может указывать на загрузку фильтра.

В системах отопления, вентиляции и кондиционирования воздуха используются приборы давления для контроля воздуховодов и водяных контуров. Они помогают бригадам технического обслуживания выявлять потери давления и ограничения воздушного потока. Для вентиляции могут потребоваться приборы низкого давления.

Электроэнергетика и промышленное производство

Энергетическое оборудование требует надежного контроля давления. Манометры применяются в котлах, паровых системах, насосах и вспомогательном оборудовании. Операторы используют показания для оценки условий эксплуатации.

Производственные предприятия также полагаются на измерение давления. Гидравлические прессы, термопластавтоматы и компрессоры требуют стабильного контроля давления. Удары давлением и вибрация могут повлиять на работу прибора. Подходящая механическая защита или электронная конструкция могут повысить надежность измерений.

Газовые системы и общепромышленное оборудование

В газораспределительных системах используются манометры для контроля давления подачи и рабочего давления. Прибор должен соответствовать составу газа и диапазону давлений. Совместимость соединений не менее важна.

Для общепромышленного оборудования может потребоваться местная индикация или электронный контроль. Некоторым приложениям нужен только видимый циферблат. Другие требуют цифровых показаний и управляющих выходов. Правильная конфигурация зависит от требований к управлению оборудованием.

Какие факторы влияют на производительность и надежность манометра?

6.1 Диапазон давления и условия эксплуатации

Диапазон давления является одним из первых факторов выбора. Прибор должен учитывать нормальное рабочее давление и ожидаемые колебания. Манометр, который постоянно работает вблизи своего верхнего предела, может испытывать большую нагрузку.

Избыточное давление может привести к необратимой деформации механических чувствительных элементов. Скачки давления также могут повредить внутренние компоненты. Покупателям следует учитывать пиковое давление, а не только нормальное рабочее давление. Может потребоваться соответствующая защита от перегрузки.

Температура, вибрация и условия окружающей среды

Изменения температуры могут повлиять на чувствительные элементы и электронные схемы. Высокие температуры могут повредить уплотнения или повлиять на стабильность измерений. Низкие температуры могут повлиять на производительность дисплея и внутренние материалы.

Вибрация может вызвать колебания указателя механических манометров. Это также может ускорить износ шестерен. Заполненные жидкостью конструкции могут помочь уменьшить перемещение указателя. Электронные конструкции могут обеспечивать другие функции виброустойчивости.

Например, цифровой переключатель давления с нижним и задним креплением HP-S925 предназначен для оборудования, подверженного ударам давления и сильной вибрации. В перечень его применений входят гидравлические прессы и машины для литья под давлением. Он также обеспечивает релейные выходы и регулируемые пределы срабатывания сигнализации.

Совместимость материалов и выбор соединения

Смачиваемые материалы должны выдерживать воздействие измеряемой среды. Нержавеющая сталь часто используется в промышленных приборах, работающих под давлением. Однако совместимость зависит от химических свойств и концентрации среды.

Стандарты подключения также влияют на установку. Распространенные типы резьбы включают NPT, BSP и BSPT. Их размеры и способы герметизации различаются. Неправильные соединения могут привести к утечкам или трудностям при установке.

Покупатели должны подтвердить тип резьбы, направление монтажа, размер соединения и материал. Им также следует проверить, требуется ли изолирующая диафрагма или дополнительная защита.

Калибровка, проверка и обслуживание

Калибровка помогает проверить точность измерений. Он сравнивает показания манометра с эталонным прибором. Интервалы проверок должны отражать условия эксплуатации и требования применения.

Операторам следует следить за распространенными предупреждающими знаками. К ним относятся отклонение нулевой точки, залипание указателя, нестабильные показания и видимые утечки. Поврежденные окна или проржавевшие соединения также требуют внимания.

Записи о техническом обслуживании помогают выявить повторяющиеся проблемы. Они могут выявить, вызваны ли ошибки измерений вибрацией, избыточным давлением или несовместимостью материалов. Регулярные проверки обеспечивают надежную работу и лучшее управление оборудованием.

Совет: Установите интервалы проверок в соответствии с технологическим риском, условиями эксплуатации и техническими характеристиками прибора.

Заключение

Манометры преобразуют изменения давления в читаемые измерения. Понимание принципов их работы помогает покупателям выбрать подходящие инструменты. Компания HJ Sensor предлагает цифровые манометры с четким дисплеем, возможностью переключения единиц измерения и записью пикового значения. Ее решения для измерения давления обеспечивают надежный промышленный мониторинг и техническое обслуживание оборудования.

Часто задаваемые вопросы

Вопрос: Что такое манометр?

A: Манометр измеряет давление газа или жидкости с помощью механических или электронных чувствительных элементов.

Вопрос: Как работает манометр?

Ответ: Он преобразует изменения давления в механическое движение или электрические сигналы.

Вопрос: Как работает манометр с трубкой Бурдона?

A: Внутреннее давление деформирует изогнутую трубку, перемещая указатель по шестерням.

Вопрос: Что влияет на точность манометра?

О: Температура, вибрация, калибровка, трение и качество чувствительного элемента влияют на точность.

Вопрос: В чем разница между механическими и цифровыми манометрами?

Ответ: Механические датчики используют указатели, а цифровые модели отображают показания электронных датчиков.

Вопрос: Почему манометр показывает нестабильные показания?

О: Колебания давления, вибрация, поврежденные компоненты или ослабленные соединения могут привести к нестабильным показаниям.
