Какой датчик санитарного давления выдерживает высокое давление?

Могут ли ваши технологические датчики выдержать резкий скачок давления без ущерба для стерильности всей партии? В таких требовательных отраслях, как производство молочных продуктов, напитков и биофармацевтики, инженеры заводов постоянно идут по канату. На одной стороне объекта стандартные промышленные датчики легко выдерживают высокое давление, но в скрытых резьбах и тупиках содержатся опасные бактерии. С другой стороны, типичные санитарные датчики остаются идеально чистыми, но часто выходят из строя или теряют калибровку при сильном механическом воздействии.

Чтобы справиться с этим ежедневным операционным парадоксом, менеджеры предприятий должны тщательно оценить свое оборудование. Стандартные датчики уровня жидкости низкого давления здесь просто не выживут. В этом подробном руководстве мы рассмотрим важнейшие инженерные факторы, влияющие на выбор надежного датчика давления в санитарном исполнении . Вы узнаете, как специально изготовленные приборы выдерживают резкие скачки давления и интенсивные циклы термической промывки, не жертвуя при этом гигиенической целостностью.

Ключевые выводы

• Специализированное усиление конструкции. Стандартный гигиенический датчик не всегда рассчитан на экстремальные механические нагрузки. Вам нужны специальные модели с утолщенными промывочными диафрагмами, чтобы предотвратить разрыв мембраны во время резких скачков напряжения в насосе.

• Усовершенствованные материалы, контактирующие с рабочей средой: использование сплавов или керамики премиум-класса обеспечивает стойкость к агрессивным чистящим химикатам и условиям высокого избыточного давления, предотвращая необратимую деформацию датчика.

• Динамика теплового давления: Процессы под высоким давлением в санитарных помещениях по своей природе выделяют сильное тепло. Специализированная тепловая изоляция абсолютно необходима для выдерживания стандартных термических циклов «Очистка на месте» и «Стерилизация на месте».

• Строгое соответствие: любые приборы, используемые в пищевой или фармацевтической промышленности, должны соответствовать строгим отраслевым стандартам, таким как рекомендации 3-A, EHEDG и FDA. Это гарантирует нулевое загрязнение процесса.

Задача: сочетание высокого давления с гигиеническими стандартами

Инженеры, работающие в санитарном секторе, сталкиваются с уникальной механической дилеммой. Им поручено измерять экстремальные давления в системе, одновременно поддерживая полностью стерильную среду без щелей. Компромисс на любом фронте ведет непосредственно к катастрофическим потерям партий или критическим нарушениям безопасности.

В санитарных применениях высокое давление относится к процессам, которые значительно превышают стандартные уровни транспортировки жидкости. Рассмотрим установку гомогенизации молочных продуктов. Чтобы эффективно расщеплять молекулы жира, жидкости пропускаются через микроскопические зазоры клапанов под давлением от 150 до 400 бар. Аналогично, насосы высокого давления, используемые в фармацевтических установках поперечной фильтрации, создают огромную динамическую механическую силу. Стандартные датчики обычно калибруются для контроля уровня в резервуаре низкого давления. Следовательно, они быстро выйдут из строя или пострадают от серьезного отклонения калибровки при воздействии таких интенсивных пульсирующих нагрузок.

Более того, традиционные промышленные датчики высокого давления, несомненно, надежны, но совершенно непригодны для стерильных сред. Они часто имеют резьбовые соединения, утопленные сенсорные порты или узкие глухие части. Эти специфические элементы конструкции создают микроскопические мертвые зоны, в которых застаивается технологическая среда. Этот застой обеспечивает питательную среду для бактериальных колоний. Более того, в стандартном промышленном оборудовании могут использоваться эластомерные уплотнения, не предназначенные для пищевых продуктов, или внутренние заполняющие жидкости, которые создают серьезный риск загрязнения в случае разрыва диафрагмы.

Лучшие технологии: какая архитектура датчиков победит?

Выбор правильной технологии измерения имеет первостепенное значение для долгосрочной надежности. Различные материалы диафрагмы и внутренняя архитектура датчиков по-разному реагируют на механическое воздействие, высокочастотную вибрацию и абразивные среды.

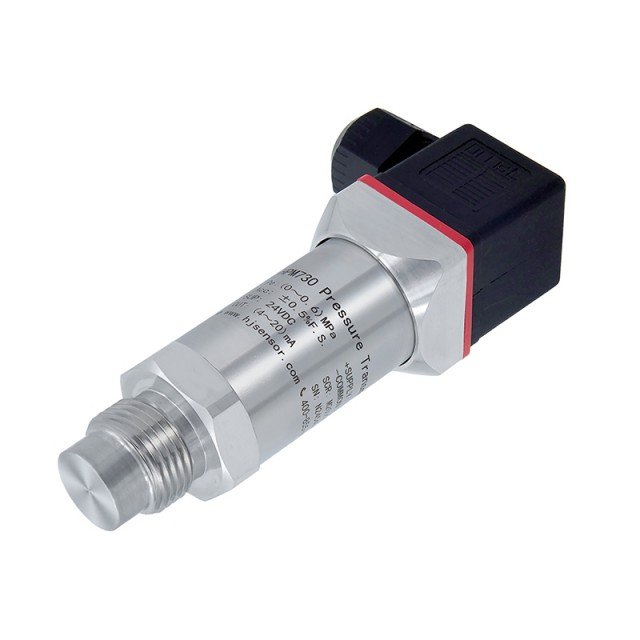

Чтобы преодолеть разрыв между прочностью и стерильностью, необходим специально разработанный датчик гигиенического давления высокого давления . Этот специализированный класс приборов сочетает в себе долговечность промышленной эксплуатации в тяжелых условиях и бескомпромиссное соответствие санитарным нормам. Например, усовершенствованные модели рассчитаны на работу в экстремальных диапазонах до 100 МПа, сохраняя при этом идеально ровную чувствительную поверхность. Благодаря усиленной внутренней архитектуре эти датчики обеспечивают точные показания высокого давления без малейшего риска загрязнения технологической линии.

Определяющей характеристикой любого гигиенического датчика является его смывная диафрагма. Эта идеально плоская поверхность плавно совмещается с внутренней стенкой трубы, активно предотвращая накопление липкой среды. Для высокоинтенсивных применений датчик давления с промывной мембраной высокого диапазона имеет мембраны уникального утолщения. Благодаря использованию нержавеющей стали премиум-класса 316L и специальной промывочной резьбы G1 или G1/2 это продуманное геометрическое усиление позволяет металлической мембране поглощать внезапные скачки давления. Он легко справляется с агрессивными воздействиями гидравлического удара, не теряя структурной целостности и не смещая базовую линию измерений.

За сплошной металлической мембраной во многих высокопроизводительных санитарных передатчиках используются пьезорезистивные кремниевые чипы. Микроскопический зазор между внешней промывочной диафрагмой и внутренним кремниевым чипом заполнен минимальным объемом системной жидкости, одобренной FDA, например синтетическим маслом Neobee. Когда технологическая жидкость прижимается к промывочной диафрагме, внутреннее масло передает эту силу на высокочувствительный кремниевый чип. Эта особая технология обеспечивает исключительную точность, минимальный гистерезис и молниеносное время отклика в быстро меняющихся системах высокого давления.

Управление теплом: динамика теплового давления

На современных фармацевтических и пищевых предприятиях давление и температура неразрывно связаны. Технологические линии высокого давления, особенно те, которые используются при пастеризации или паровой стерилизации, по своей сути связаны с экстремальными тепловыми нагрузками, которые могут легко вывести из строя стандартную электронику.

При выборе датчика для сред с высоким давлением инженеры предприятия должны одновременно учитывать тепловую динамику. Технологическая среда под огромным давлением естественным образом выделяет тепло за счет трения и сжатия. Помимо самого процесса, агрессивные протоколы очистки, необходимые для соблюдения строгой гигиены, подвергают датчики серьезному термическому удару.

Чтобы поддерживать абсолютную стерильность без дорогостоящих простоев, связанных с демонтажем систем трубопроводов, предприятия в значительной степени полагаются на протоколы автоматической промывки. Эти циклы промывают инфраструктуру едкими химикатами и паром под высоким давлением, часто поддерживая температуру на уровне 150°C в течение длительного времени. Чтобы выжить в этой суровой среде, абсолютно необходим Эти сложные устройства оснащены встроенными охлаждающими ребрами, врезанными непосредственно в шейку датчика. Это физическое расширение защищает хрупкую электронную схему от чрезмерного нагрева технологического соединения. Кроме того, в них используются специализированные заполняющие масла, предназначенные для работы при высоких температурах и предназначенные для пищевых продуктов, устойчивые к кипению и расширению при интенсивных термических нагрузках. высокотемпературный датчик гигиенического давления .

Во время стандартного цикла стерилизации паром датчик может испытывать резкий перепад температуры: температура окружающей среды подскакивает с 20°C до 150°C за считанные секунды. Стандартный датчик будет демонстрировать сильный дрейф выходного сигнала при таком быстром тепловом ударе, что приводит к ложным показаниям давления. Санитарные датчики премиум-класса оснащены современными микропроцессорами, которые автоматически компенсируют резкие перепады температуры. Это гарантирует, что выходной сигнал остается стабильным, точным и надежным на протяжении всего цикла очистки.

Ключевые характеристики, на которые следует обращать внимание в санитарных приборах высокого давления

При оценке спецификаций лица, принимающие решения, должны выходить далеко за рамки базового рабочего диапазона. Несколько важных технических параметров определяют, насколько хорошо датчик будет работать в стерильной среде под высоким давлением.

Во-первых, очень важно понимать принципиальные различия между стандартным рабочим давлением, избыточным давлением и давлением разрыва. Когда техник быстро закрывает санитарный клапан, это вызывает всплеск жидкости, который может мгновенно утроить давление в системе. Покупатели должны убедиться, что пределы перегрузки датчика комфортно превышают максимальный потенциальный скачок давления их конкретной насосной системы.

Кроме того, гигиена во многом зависит от микроскопической гладкости смачиваемых частей. Шероховатость поверхности, обозначаемая значением Ra, должна строго контролироваться. Для большинства стандартных санитарных применений значение Ra ниже 0,8 мкм является обязательным. Для сверхчистых биофармацевтических процессов электрополированные поверхности с Ra менее 0,4 мкм являются отраслевым стандартом. Эта чрезвычайная гладкость активно предотвращает бактериальную адгезию, даже когда липкая среда прижимается к поверхности при высоких скоростях потока.

Высокое давление принципиально определяет тип механического соединения, которое можно безопасно использовать. Хотя стандартные зажимы Tri-Clamp широко распространены в пищевой промышленности, они очень склонны к деформации или разрыву прокладки при экстремальном давлении, превышающем 40 бар. Для санитарных систем высокого давления инженеры используют сверхпрочные хомуты высокого давления, резьбовые соединения DIN 11851 или специальные резьбовые соединения заподлицо, уплотненные эластомерными уплотнительными кольцами, отвечающими требованиям FDA, чтобы гарантировать герметичное уплотнение.

Тенденции отрасли: переход к интеллектуальным приборам с высокой перегрузкой

Рынок промышленного оборудования быстро развивается. Ввиду требований повышения эксплуатационной эффективности и ужесточения правил техники безопасности мы наблюдаем значительный сдвиг в подходе перерабатывающих предприятий к закупкам контрольно-измерительных приборов. Менеджеры объектов больше не просто покупают оборудование. Вместо этого они инвестируют в точные данные для оптимизации частотно-регулируемых приводов насосов высокого давления.

Используя высокоточные датчики давления с молниеносным временем отклика, современные системы управления могут динамически регулировать скорость насоса. Это предотвращает создание избыточного давления, снижает общее потребление энергии и сводит к минимуму механический износ инфраструктуры. Более того, интеграция возможностей подключения IO-Link быстро становится стандартным требованием. Этот цифровой протокол позволяет осуществлять непрерывный мониторинг состояния и профилактическое обслуживание. Операторы предприятий теперь могут обнаружить усталость датчиков или незначительные отклонения в калибровке задолго до того, как произойдет катастрофический отказ из-за высокого давления, что значительно сокращает время внеплановых простоев.

Промышленное применение санитарных датчиков высокого давления

Санитарные датчики высокого давления используются во многих секторах, где гигиеническая целостность и надежные механические характеристики одинаково важны. В таких сложных условиях стандартные промышленные датчики создают серьезный риск загрязнения, в то время как базовые санитарные датчики просто выходят из строя из-за механических нагрузок.

Пищевая промышленность и производство напитков в значительной степени полагаются на процессы под высоким давлением, чтобы обеспечить стабильность продукта, продлить срок годности и улучшить вкусовые качества. Гомогенизация является ярким примером. На предприятиях по переработке молока массивные гомогенизаторы пропускают молоко через узкие клапаны под давлением, обычно от 150 до 400 бар. Это интенсивное механическое воздействие разрушает жировые шарики, предотвращая отделение сливок. Для мониторинга этого бурного процесса требуется датчик, способный выдерживать постоянные динамические пульсации давления, сохраняя при этом ровную поверхность без щелей. Кроме того, при обработке под высоким давлением используется экстремальное гидростатическое давление для инактивации болезнетворных микроорганизмов без ухудшения питательных свойств, что требует наличия высоконадежных датчиков промывки на линиях подачи.

В биофармацевтическом производстве поддержание стерильности рабочей среды не подлежит обсуждению. Санитарные датчики высокого давления являются неотъемлемой частью установок жидкостной хроматографии, где дорогие буферные растворы и сложные биологические смеси прокачиваются через плотно набитые смоляные колонки. Точный контроль давления предотвращает дорогостоящее повреждение колонки и обеспечивает оптимальную эффективность разделения. Системы тангенциальной фильтрации также требуют постоянного измерения перепада давления. Эти системы работают при повышенном давлении, пропуская пермеаты через полупроницаемые мембраны, что требует использования датчиков, обеспечивающих высокую точность и строгое соблюдение действующих руководящих принципов надлежащей производственной практики.

Руководство покупателя: практические шаги для инженеров

Управление процессом закупок требует систематического и детального подхода. Вы должны убедиться, что выбранный прибор соответствует как строгим механическим требованиям, так и строгим нормативным требованиям.

Шаг 1. Определите реальный максимальный диапазон давления.
Не делайте свой выбор исключительно на номинальном рабочем давлении. Рассчитайте максимальный потенциальный неожиданный скачок, например скачки напряжения при запуске насоса или внезапное закрытие клапана. Убедитесь, что номинальное давление датчика значительно превышает расчетный максимум, чтобы предотвратить преждевременную усталость диафрагмы.

Шаг 2. Выберите правильный материал мембраны.
Оцените химический состав технологической среды и чистящих средств. Нержавеющая сталь 316L обеспечивает превосходную гибкость и устойчивость к коррозии для стандартной пищевой промышленности. Однако, если ежедневные операции связаны с высокоабразивными средами или средами, подверженными сильным перепадам давления, датчик давления с керамической промывной мембраной является наиболее надежным выбором. Керамика по своей природе тверже стали, обеспечивает исключительную износостойкость и исключительный предел перегрузки без остаточной деформации.

Шаг 3. Проверка сертификатов и заполняющих жидкостей.
Настоящий санитарный прибор должен иметь поддающуюся проверке документацию. Запросите сертификаты на материалы и убедитесь, что устройство полностью соответствует санитарным стандартам 3-A и нормам FDA в отношении материалов, контактирующих с измеряемой средой. Крайне важно убедиться, что вся внутренняя заполняющая жидкость соответствует пищевым требованиям, чтобы обеспечить абсолютную безопасность в редком случае разрыва мембраны.

Шаг 4. Оцените общую стоимость владения.
Команды по закупкам должны переключить внимание с первоначальной цены покупки на общую стоимость владения. Установка более дешевого стандартного датчика в линию высокого давления неизбежно приводит к частым повторным калибровкам, разрывам диафрагмы и внеплановым простоям. Первоначальные инвестиции в надежный датчик с большой дальностью работы со скрытой диафрагмой значительно сокращают частоту технического обслуживания и обеспечивают гораздо более низкие затраты на протяжении всего жизненного цикла оборудования.

Заключение

Измерение экстремального давления в стерильных средах требует узкоспециализированной техники. Стандартные промышленные датчики создают неприемлемый риск загрязнения, в то время как базовые санитарные датчики часто выходят из строя в интенсивных механических условиях.

Чтобы обеспечить успешную работу и защитить ваше предприятие, вы должны выбрать оборудование, специально разработанное для условий с высокими гигиеническими требованиями. Независимо от того, используется ли промывочная диафрагма из усиленной нержавеющей стали или передовая керамическая технология, правильный выбор оборудования гарантирует абсолютную безопасность продукта и эффективность процесса. Это дает вашему предприятию возможность поддерживать строгое соответствие нормативным требованиям без головной боли, связанной с постоянной заменой датчиков.

Готовы ли вы обновить мониторинг процессов? Всегда внимательно просматривайте технические характеристики и рассчитывайте максимальные скачки давления, прежде чем принимать окончательное решение. Ознакомьтесь с полным спектром высокопроизводительных приборов компании HJ Sensor сегодня и проконсультируйтесь с нашей командой инженеров, чтобы определить точный преобразователь, который требуется для вашего применения при высоком давлении.

Часто задаваемые вопросы

Какое максимальное давление может выдержать санитарный датчик давления?

В то время как стандартные санитарные датчики обычно выдерживают рабочее давление до 40 или 60 бар, специализированные модели высокого давления разработаны для гораздо более экстремальных условий. В зависимости от конкретного технологического присоединения, прочной конструкции корпуса и усиленного материала диафрагмы варианты для высокого давления могут безопасно выдерживать давление до 400 бар, а некоторые специализированные модели — до 1000 бар. Крайне важно ознакомиться с техническими данными производителя, чтобы проверить как рабочий диапазон, так и пределы избыточного давления для вашей конкретной установки.

Почему стоит выбрать керамическую промывочную диафрагму вместо нержавеющей стали?

Керамические диафрагмы, обычно изготовленные из оксида алюминия высокой чистоты, обеспечивают превосходную стойкость к истиранию по сравнению со стандартной нержавеющей сталью 316L. Они нелегко деформируются и не страдают от усталости металла при повторяющихся агрессивных скачках высокого давления. Кроме того, керамика обладает высокой устойчивостью к агрессивным чистящим химикатам и кислотам, что делает эти датчики невероятно долговечными в суровых условиях промывки, где нержавеющая сталь может со временем повредиться или повредиться.

Может ли гигиенический датчик высокого давления выдержать очистку CIP и SIP?

Да, при условии, что она явно указана и спроектирована как высокотемпературная модель. Эти специализированные датчики оснащены охлаждающими насадками, термоизоляторами и высокотемпературными заполняющими жидкостями, пригодными для пищевых продуктов, которые защищают чувствительную внутреннюю электронику. Эта прочная конструкция позволяет им выдерживать экстремально высокие температуры, часто достигающие 150°C, связанные с процессами паровой стерилизации и химической промывки, без термического дрейфа или катастрофических отказов.

Что произойдет, если в санитарном датчике давления возникнет избыточное давление?

Если давление в системе на мгновение превысит максимальный предел избыточного давления датчика, тонкая изолирующая диафрагма может необратимо деформироваться или полностью разорваться. Деформированная диафрагма приводит к серьезным отклонениям в калибровке и постоянным неточным показаниям. Хуже того, разрыв может привести к утечке внутренней заполняющей жидкости и загрязнению санитарной технологической среды. Это подчеркивает, почему расчет максимального потенциального скачка напряжения и выбор датчика с достаточно высоким номинальным номинальным давлением имеет решающее значение для безопасности системы.

Какие присоединения к процессу лучше всего подходят для санитарных применений высокого давления?

Хотя стандартные зажимы Tri-Clamp повсеместно распространены в пищевой промышленности и производстве напитков, их часто недостаточно для применений с высоким давлением из-за серьезного риска деформации зажима или прорыва прокладки. Для применений с высоким давлением обычно требуются сверхмощные зажимы высокого давления, специальные гигиенические резьбовые соединения, такие как резьба заподлицо G1/2 или G1, оснащенные специальными эластомерными уплотнениями, отвечающими требованиям FDA, или гигиенические фланцевые соединения, специально разработанные для предотвращения утечек при экстремальных механических нагрузках.

Как часто следует калибровать санитарные датчики высокого давления?

Частота калибровки сильно зависит от серьезности применения. В высокодинамичных средах с высоким давлением, таких как линии гомогенизации, подверженные интенсивным пульсациям и частой очистке паром, инженеры обычно рекомендуют проверять калибровку каждые 6–12 месяцев. Однако использование преобразователя с усиленной диафрагмой или керамическим чувствительным элементом значительно снижает механическую усталость, часто увеличивая требуемый интервал калибровки по сравнению со стандартными тонкомембранными датчиками.

В чем разница между мембраной заподлицо и стандартной диафрагмой в системах с высоким давлением?

Стандартная диафрагма часто утоплена внутри резьбового отверстия или полости, что хорошо подходит для стандартной промышленной гидравлики, но создает мертвые зоны, в которых размножаются бактерии. Мембрана заподлицо приварена к технологическому соединению идеально ровно, что исключает скопление среды. В санитарных системах высокого давления эта смывная мембрана должна быть специально утолщена или гофрирована, чтобы выдерживать механическое воздействие без деформации, тогда как стандартная смывная мембрана легко разорвется при таком же напряжении.
