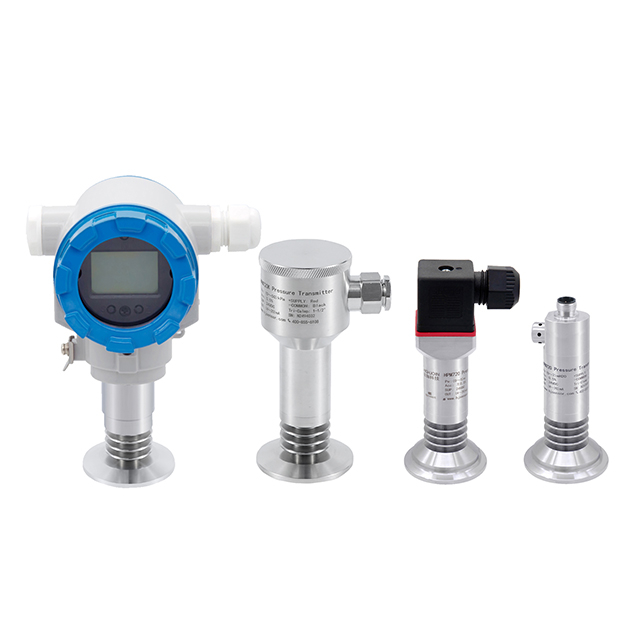

Какой датчик санитарного давления подходит для биореакторов?

Микроскопическая мертвая зона может испортить всю партию. В условиях биопереработки, где ставки высоки, выращивание ценных фармацевтических препаратов или передовых клеточных методов лечения означает поддержание абсолютной стерильности. Это не просто цель. Это строгий нормативный мандат. Даже микроскопическая щель внутри сосуда или прикрепленных к нему инструментов может содержать устойчивые бактерии.

С инженерной точки зрения обычные промышленные датчики просто не могут удовлетворить эти строгие гигиенические требования. Они обычно выходят из строя во время циклов высокотемпературной стерилизации. Они разлагаются под воздействием агрессивных химических промывок, используемых на биофармацевтических предприятиях. Следовательно, санитарный датчик давления становится важнейшим инструментом, специально разработанным для точного измерения давления, сохраняя при этом полностью стерильную границу без щелей.

В этом руководстве руководители предприятий, инженеры-технологи и специалисты по закупкам узнают, как выбрать точный тип приборов, необходимых для их биореакторов. Мы разберемся со всем: от типов соединений до современных цифровых дисплеев, предоставив практическую информацию на местах для защиты вашего производства.

Ключевые выводы

• Отсутствие мертвых зон имеет решающее значение: использование конструкции, монтируемой заподлицо, является обязательным для предотвращения накопления биологической среды и последующего роста бактерий внутри сосуда.

• Стандартизированные соединения. Гигиеничные зажимные фитинги остаются основой отрасли, предоставляя инженерам возможность быстрой, безопасной и легко очищаемой установки.

• Готовность к тепловому удару: Приборы биореактора должны выдерживать экстремальные колебания температуры во время протоколов очистки и стерилизации, не допуская отклонения калибровки.

• Видимость в режиме реального времени. Использование цифровых дисплеев позволяет операторам предприятий отслеживать критические уровни внутреннего давления непосредственно в производственном цеху.

• Строгое соответствие: настоящий преобразователь фармацевтического класса должен строго соответствовать мировым нормативным стандартам, в нем должна использоваться нержавеющая сталь 316L и нетоксичные заполняющие жидкости.

Понимание роли санитарного оборудования в биореакторах

Мониторинг давления служит основополагающим параметром в системах управления биотехнологиями. Внутри биореактора давление должно точно регулироваться. Это поддерживает оптимальные условия роста клеток и обеспечивает структурную безопасность. Операторы полагаются на непрерывные данные для контроля давления в свободном пространстве и регулировки расхода барботажного газа. Это гарантирует оптимальную передачу кислорода и гарантирует, что в сосуде не возникнет избыточное давление во время высокотемпературной стерилизации. Даже незначительное отклонение в этом профиле может изменить уровень растворенного кислорода. В конечном итоге это влияет на жизнеспособность клеток и снижает выход активных фармацевтических ингредиентов.

Различие между типичными промышленными преобразователями и санитарными конструкциями заключается, прежде всего, в их физической конструкции. Стандартные преобразователи часто имеют резьбовые соединения рядом с утопленными измерительными портами. В среде биопереработки эти нити действуют как микроскопические убежища. Они защищают бактерии от чистящих средств и пара. Напротив, санитарная конструкция тщательно спроектирована так, чтобы быть полностью лишенной щелей. Благодаря полированным смачиваемым поверхностям, которые легко интегрируются с внутренней геометрией биореактора, инструмент остается полностью очищаемым и не оставляет после себя никаких следов.

Выбор неподходящего датчика влечет за собой серьезные финансовые и нормативные последствия. Представьте себе культуру клеток с высокой плотностью клеток, работающую в течение нескольких недель, только для того, чтобы она была заражена плохо спроектированным портом датчика. Всю партию необходимо выбросить. В случае дорогостоящих моноклональных антител потеря одной партии может привести к финансовым потерям в миллионы долларов. Более того, повторяющиеся инциденты загрязнения неизбежно влекут за собой строгие расследования со стороны регулирующих органов. Это потенциально может привести к появлению писем с предупреждениями, длительным простоям оборудования и долгосрочному ущербу репутации производителя.

Почему конструкция промывной мембраны не подлежит обсуждению

В терминологии трубопроводов и приборов «застойная часть» — это участок системы, в котором жидкость может застаиваться. Он находится за пределами основного пути потока. Застоявшаяся биологическая среда представляет собой идеальную питательную среду для микробного загрязнения. Если датчик давления создает мертвую зону, ни химическая очистка щелочью, ни стерилизация паром под давлением не смогут эффективно проникнуть в эту зону. Весь биореактор оказывается под угрозой.

Чтобы напрямую бороться с этим риском, биофармацевтические предприятия должны использовать специализированное оборудование. Датчик санитарного давления с промывной диафрагмой спроектирован таким образом, что чувствительный элемент идеально прилегает к внутренней стенке биореактора. Поскольку диафрагма не выступает и не углубляется в полость, технологическая среда плавно проходит мимо поверхности датчика. Непрерывное подметание предотвращает скопление липких остатков продукта. Во время циклов очистки промывочная поверхность обеспечивает прямой и беспрепятственный контакт жидкостей и пара. Это обеспечивает полную стерилизацию.

Физическая конструкция диафрагмы так же важна, как и ее расположение. Для стандартной биообработки диафрагма и детали, контактирующие с рабочей средой, должны быть изготовлены из нержавеющей стали 316L. Этот материал обладает превосходной устойчивостью к коррозии и точечной коррозии. Кроме того, шероховатость поверхности должна соответствовать строгим критериям. Отраслевой стандарт предписывает чистоту поверхности Ra менее 0,38 микрометра после электрополировки. Это создает зеркальную поверхность, которая слишком гладкая, чтобы к ней могли прилипнуть микроскопические патогены.

Важность стандартизированных соединений

Гигиенические зажимные фитинги являются общепринятым стандартом для соединений трубопроводов в фармацевтическом секторе. Его механика проста, но очень эффективна. Он состоит из двух фланцевых наконечников, специальной эластомерной прокладки и внешнего механического зажима, который сжимает узел вместе. Это создает надежное герметичное уплотнение без необходимости использования внутренней резьбы.

Основным преимуществом санитарного датчика давления Tri-Clamp является исключительный баланс гигиены и эксплуатационной эффективности. В частности, оно позволяет инженерам-технологам быстро устанавливать, снимать и перемещать датчики без специальных гаечных ключей. Это особенно полезно во время планового технического обслуживания, ручных проверок калибровки или быстрого переключения между различными производственными партиями. При правильной сборке прокладка идеально совпадает с внутренним диаметром наконечников. Он создает плавный, непрерывный переход, устраняющий микрозазоры, в которых обычно происходит загрязнение.

Эти гигиенические фитинги строго стандартизированы, но имеют различные размеры, например 1,5-дюймовые и 2-дюймовые варианты. Крайне важно, чтобы наконечник передатчика точно соответствовал размеру порта биореактора. Несоответствие поставит под угрозу гигиеническое уплотнение, что приведет к выдавливанию прокладки или образованию непреднамеренного застойного участка.

Борьба с экстремальными температурами в циклах очистки

Биореакторы должны подвергаться тщательной очистке и стерилизации между каждой партией, чтобы обеспечить соответствие надлежащей производственной практике. Представьте себе внутреннюю часть сосуда из нержавеющей стали во время процесса очистки на месте. Высоко едкие химикаты циркулируют при повышенных температурах для удаления органических остатков. После этого в процессе стерилизации на месте в сосуд подается чистый высокотемпературный пар. Температура стерилизации обычно превышает 121 градус Цельсия и может достигать 135 градусов Цельсия в течение длительного периода времени.

Эти экстремальные колебания температуры вызывают серьезный тепловой шок. Обычные датчики давления испытывают значительный дрейф нуля, нестабильность выходного сигнала или полный отказ электроники при воздействии пара. Настоящий фармацевтический гигиенический датчик давления специально разработан с механизмами термоизоляции. Высокопроизводительные модели оснащены встроенными охлаждающими ребрами, которые быстро рассеивают тепло, прежде чем оно достигнет чувствительной электронной схемы, расположенной в головке передатчика.

За плоской металлической диафрагмой находится небольшой объем трансмиссионной жидкости. Эта жидкость передает внешнее технологическое давление на внутренний чип пьезорезистивного датчика. При биопереработке всегда существует остаточный риск разрыва диафрагмы из-за случайного механического воздействия. Поэтому заполняющая жидкость должна быть строго нетоксичной. Производители премиум-класса используют трансмиссионные жидкости, одобренные FDA, такие как минеральное масло фармацевтического класса или безопасные синтетические производные. Это гарантирует, что случайный разрыв не сделает всю партию токсичной.

Локальный мониторинг против удаленного управления

Современные биофармацевтические предприятия в значительной степени полагаются на централизованную архитектуру управления. Они используют системы SCADA и программируемые логические контроллеры для мониторинга всего предприятия. Однако исключительная зависимость от удаленного мониторинга создает «слепые зоны» для персонала на заводе. Операторам, выполняющим ручные вмешательства, плановое техническое обслуживание или визуальные проверки биореактора, необходимы немедленные локализованные данные.

Интеграция датчика гигиенического давления с цифровым дисплеем устраняет этот эксплуатационный пробел. Эти усовершенствованные устройства обеспечивают видимость критического процесса непосредственно в точке измерения. Высококонтрастные вращающиеся ЖК-экраны позволяют технику легко считывать значения давления на расстоянии. Помимо простых показаний, цифровые дисплеи обеспечивают локализованный контроль. Технические специалисты могут выполнять калибровку на месте, выполнять регулировку нуля и диапазона, а также диагностировать проблемы непосредственно на устройстве.

Поскольку внешняя поверхность биореактора подвергается тем же строгим процедурам очистки, что и внутренняя часть, корпус передатчика должен быть исключительно прочным. Корпус дисплея должен иметь степень защиты IP67 или IP69K. Сертификация IP69K гарантирует, что цифровой дисплей и его внутренняя электроника полностью защищены от струй воды под высоким давлением, высокой температуры и агрессивных химических промывок.

Текущие отраслевые тенденции, формирующие приборостроение для биореакторов

Недавний отраслевой анализ подчеркивает масштабный сдвиг в сторону непрерывной биопереработки и передовой цифровизации. По мере перехода предприятий к Индустрии 4.0 инженеры-технологи отходят от базовых аналоговых датчиков. Существует растущий спрос на интеллектуальные приборы, оснащенные современными протоколами связи, такими как IO-Link или HART. Эти интеллектуальные датчики делают гораздо больше, чем просто измеряют давление. Они обеспечивают профилактическую диагностику при техническом обслуживании, предупреждая операторов предприятий о потенциальной деградации датчиков до того, как произойдет катастрофический отказ.

Более того, быстрое внедрение одноразовых технологий меняет конструкцию оборудования. В то время как одноразовые биореакторы доминируют в определенных секторах, на рынке наблюдается гибридный подход. Традиционные биореакторы из нержавеющей стали модернизируются высокоточными цифровыми гигиеническими датчиками. Это обновление соответствует гибкости одноразовых систем, обеспечивая при этом более строгое соответствие все более строгим правилам обеспечения целостности данных. Предприятия отдают предпочтение датчикам, которые обеспечивают плавную интеграцию, проверяемую отслеживаемость и производительность с нулевым дрейфом в рамках расширенных кампаний.

Руководство для покупателя в нижней части воронки: как выбрать правильную модель

Перед завершением покупки команды по закупкам и инженеры-технологи должны оценить множество технических параметров. Использование структурированных критериев выбора гарантирует, что выбранное оборудование идеально соответствует конкретным эксплуатационным требованиям биореактора. Вот практический контрольный список, основанный на стандартах полевого проектирования.

Сначала определите точный диапазон давления. Вы должны понимать как нормальное рабочее давление процесса культивирования клеток, так и максимальное давление, возникающее во время циклов паровой стерилизации. Датчик должен быть рассчитан на выдерживание пикового давления стерилизации без дрейфа. Многие биореакторы также подвергаются воздействию вакуума на этапах охлаждения, поэтому часто требуются смешанные диапазоны давления.

Во-вторых, выберите соответствующий выходной сигнал. Выберите выходной протокол, например 4–20 мА с HART или Modbus RS485, который легко интегрируется с существующей архитектурой управления предприятием.

В-третьих, проверьте механическое соединение. Убедитесь, что фитинг точно соответствует существующим портам сосуда. Точность размеров имеет решающее значение для поддержания стерильной границы.

В-четвертых, оцените свои требования к точности. Контроль биопроцессов требует жестких допусков. Для критических параметров следует использовать преобразователи с точностью 0,25 процента или даже 0,1 процента от полной шкалы.

Наконец, оцените физическую среду. Определите, необходимы ли локализованные данные операторам этажей. Если ручное вмешательство происходит часто, настоятельно рекомендуется приобрести модель с цифровым дисплеем со степенью защиты IP69K.

Заключение

Выбор правильного датчика санитарного давления гарантирует стерильность биореактора и соблюдение всех требований. Речь идет не только об измерении давления. Речь идет о защите целостности жизненно важных лекарств. Промывочная диафрагма предотвращает дорогостоящие простои и потери партии продукта. Надлежащая гигиеническая арматура обеспечивает надежную установку. Кроме того, устойчивость к высоким температурам обеспечивает точность измерений во время строгих циклов стерилизации.

Если вы модернизируете систему управления технологическими процессами на своем предприятии, наиболее эффективным следующим шагом будет консультация специалиста по контрольно-измерительным приборам. Изучите широкий спектр гигиенических решений от HJ Sensor, чтобы найти модель, подходящую именно для вашего биореактора. Запросите ценовое предложение сегодня, чтобы обеспечить абсолютную безопасность биопереработки и соответствие нормативным требованиям.

Часто задаваемые вопросы

В чем разница между стандартным и санитарным датчиком давления?

В стандартных датчиках часто используются резьбовые соединения, образующие мертвые зоны, где бактерии могут размножаться и скрываться от чистящих средств. В санитарных датчиках используются плоские диафрагмы и гладкие соединения без щелей, что обеспечивает полную очистку и исключает риск микробного загрязнения.

Может ли санитарный датчик давления выдерживать вакуум в биореакторе?

Да. Многие биореакторы подвергаются воздействию вакуума на этапе охлаждения сразу после стерилизации. Крайне важно выбрать преобразователь, специально рассчитанный на абсолютное или сложное давление. Это предотвращает повреждение внутренней диафрагмы или выделение газа из жидкости.

Почему промывная диафрагма так важна в фармацевтических целях?

Заподлицо с диафрагмой гарантирует отсутствие полостей, резьб и углублений в точке измерения. Это предотвращает накопление липких биологических сред или клеточного мусора. Это гарантирует, что процессы очистки полностью эффективны при удалении загрязнений.

Как часто следует калибровать гигиенические приборы?

В строго регулируемых биофармацевтических средах калибровка обычно проводится ежегодно или два раза в год. Однако точная частота во многом зависит от критичности измерения, серьезности тепловых ударов во время паровых циклов и конкретных стандартных рабочих процедур предприятия.

Что означают аббревиатуры «очистка» и «стерилизация» для долговечности датчика?

Clean-In-Place использует едкие химикаты для очистки резервуара. Sterilize-In-Place использует для стерилизации высокотемпературный пар до 135 градусов Цельсия. Конструктивно преобразователь должен быть сконструирован таким образом, чтобы выдерживать эти суровые высокотемпературные циклы без потери точности измерений, дрейфа или физических повреждений электроники.

Как откалибровать датчик санитарного давления, не нарушая стерильности?

Калибровка датчика при сохранении стерильной границы требует использования специализированных манифольдов с блокирующими и стравливающими клапанами или стерильных быстроразъемных фитингов. На многих современных объектах инженеры используют интеллектуальные датчики с цифровыми дисплеями, которые позволяют осуществлять электронную проверку нулевой точки. Если необходима физическая калибровка, датчик обычно снимается, калибруется на испытательном стенде, и весь сосуд подвергается еще одному циклу стерилизации перед началом следующей партии.

В чем разница между абсолютным и избыточным давлением при мониторинге биореактора?

Манометрическое давление измеряет давление в системе относительно атмосферного давления окружающей среды. Абсолютное давление измеряет давление относительно идеального вакуума. В биореакторах часто предпочитают использовать датчики абсолютного давления, поскольку на них не влияют изменения местного барометрического давления. Это обеспечивает высокостабильный и повторяемый контроль растворенного кислорода на протяжении всего процесса ферментации.
