В современной промышленной автоматизации датчики давления являются молчаливыми стражами безопасности и эффективности процессов. Будь то нефтегазовая, химическая обработка, очистка воды или производство электроэнергии, эти приборы преобразуют физическое давление в точные электрические сигналы (4–20 мА, HART и т. д.), которые приводят в действие системы управления.

Однако отраслевые данные показывают, что более 60% отказов датчиков давления происходят не из-за производственных дефектов, а из-за неправильной установки или отсутствия технического обслуживания. В этом руководстве подробно описаны передовые методы установки и обслуживания датчиков давления для обеспечения долгосрочной стабильности, а также выделены конкретные функции продукта, которые решают типичные проблемы в полевых условиях.

Часть 1: Предварительная установка и стратегия выбора

Прежде чем взять в руки гаечный ключ, необходимо заложить правильную основу. Выбор преобразователя, соответствующего конкретной технологической среде, является первым шагом на пути к надежности.

1. Понимание окружающей среды

Совместимость сред: Является ли среда коррозионной (кислота/щелочь)? В этом случае стандартная диафрагма из нержавеющей стали 316L может выйти из строя. Вам понадобится преобразователь с диафрагмой из Hastelloy C или керамической диафрагмой для защиты от коррозии.

Температура: Высокие температуры (>100°C) могут повредить электронику датчика. Часто требуется конструкция с выносным уплотнением или охлаждающим ребром.

Опасные зоны. При установке в зонах Зоны 1 или Раздела 1 устройство должно иметь сертификат ATEX или IECEx.

2. Рекомендуемый продукт: промышленная рабочая лошадка

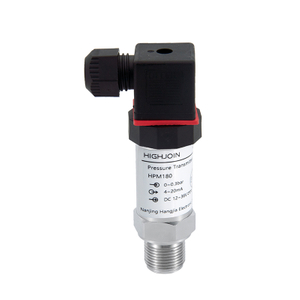

Для общепромышленных применений, требующих надежности и универсальности, мы рекомендуем датчик общего давления HPM180.

Изюминка продукта:

Широкий диапазон измерения, может измерить давление датчика, абсолютное давление и герметичное давление

Универсальный для нефти, воды и газа

Доступны множественные интерфейсы давления

Доступно несколько выходных сигналов

Компенсация широкого диапазона температур, небольшой температурный дрейф

Хорошая долгосрочная стабильность

Часть 2. Пошаговая механическая установка

Физическая установка определяет точность измерения. Неправильный монтаж может вызвать напряжение, приводящее к «дрейфу нуля» или необратимому повреждению.

1. Выбор точки отбора давления

Место, где вы врезаетесь в трубу, имеет решающее значение.

Для измерения газа: Кран должен находиться сверху или сбоку трубы. Это предотвращает скопление конденсата (жидкости) в импульсных линиях и влияние на показания.

Для измерения жидкости: Кран должен находиться сбоку или снизу (угол 0–45°). Это предотвращает попадание пузырьков газа в линию.

Для пара: всегда используйте сифон (косичку). Это создает водяной затвор, который предотвращает прямое попадание горячего пара на чувствительную диафрагму датчика.

2. Монтажная ориентация

Вибрация: Избегайте монтажа непосредственно на вибрирующие трубы. Используйте отдельную подставку или кронштейн для изоляции передатчика.

Доступность: Убедитесь, что дисплей (если имеется) хорошо читается, а распределительная коробка доступна для проводки.

Дренаж: Установите преобразователь немного ниже точки крана для жидкости, чтобы обеспечить возможность самодренажа.

3. Уплотнение и момент затяжки

Используйте соответствующие герметики (ленту из ПТФЭ или анаэробный герметик) на резьбе, но следите за тем, чтобы герметик не попадал в порт давления.

Внимание: Не перетягивайте. Чрезмерный крутящий момент на технологическом соединении может деформировать корпус датчика и вызвать смещение калибровки.

Часть 3. Электрический монтаж и целостность сигнала

Идеальная механическая установка может быть испорчена плохой проводкой. Электрический шум – враг точности.

1. Лучшие практики подключения

Выбор кабеля: используйте экранированную витую пару. Экран действует как клетка Фарадея, защищая низковольтный сигнал от электромагнитных помех (ЭМП), создаваемых двигателями или преобразователями частоты.

Заземление: Заземлите экран со стороны системы управления (одноточечное заземление), чтобы избежать образования контуров заземления.

Уплотнения кабелепровода: При эксплуатации на открытом воздухе или при промывке используйте уплотнения кабелепровода, чтобы предотвратить просачивание воды по кабелю и попадание ее в корпус преобразователя («эффект дымохода»).

2. Источник питания

Убедитесь, что источник питания стабилен (обычно 24 В постоянного тока). Падение напряжения на длинных участках кабеля может повлиять на производительность. Большинство современных передатчиков имеют защиту от обратной полярности, но лучше перепроверить соединения (+ к +, - к -).

Часть 4. Специализированные приложения и демонстрация продуктов

Различные отрасли имеют уникальные болевые точки. Ниже описано, как решить эту проблему с помощью конкретных методов установки и продуктов.

Сценарий А: Санитарные проблемы (пищевая и фармацевтическая промышленность)

В пищевой промышленности, производстве напитков или фармацевтической промышленности гигиена имеет первостепенное значение. Бактерии могут размножаться в мертвых зонах (щелях) внутри трубопровода.

Установка: Используйте датчики для установки заподлицо или с разделительной диафрагмой. Мембрана датчика находится заподлицо со стенкой трубы, что обеспечивает полный дренаж и очистку (CIP/SIP).

Материал: Должна быть полированная нержавеющая сталь 316L (Ra < 0,8 мкм).

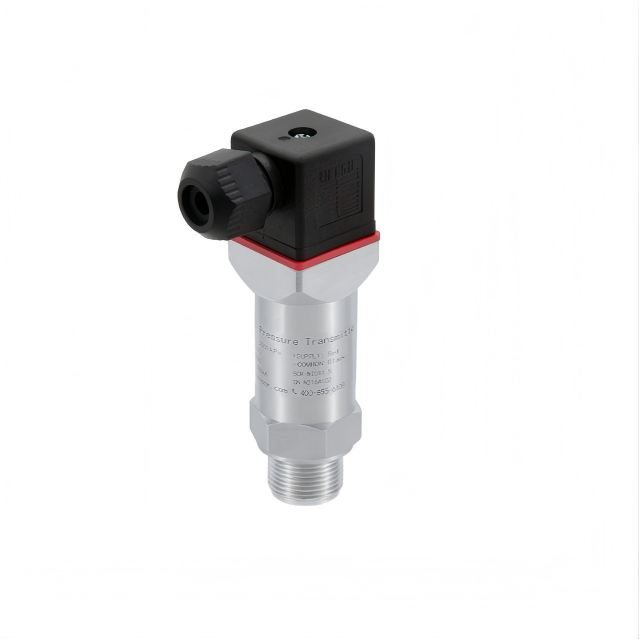

Обзор продукта: Датчик давления с плоской диафрагмой HPM710

Сценарий Б: Проблема засорения (сточные воды и шлам)

Измерение давления в сточных водах или шламе затруднено, поскольку твердые частицы могут засорить небольшие импульсные линии.

Решение: используйте датчик с большим открытым портом давления или датчик, обладающий высокой устойчивостью к истиранию и засорению.

Обзор продукта: HPM410-C

Часть 5: Ввод в эксплуатацию и калибровка

После установки преобразователь необходимо настроить.

1. Нулевая обрезка

Даже при идеальной установке гидростатический напор (высота жидкости в импульсной линии) может создавать небольшое смещение.

Действие: Сбросьте давление в атмосферу (или уравняйте перепад давления) и выполните «Подстройку нуля» с помощью местных кнопок или HART-коммуникатора.

2. Настройка диапазона

Убедитесь, что нижнее значение диапазона (LRV) и верхнее значение диапазона (URV) соответствуют требованиям процесса. Например, настройка от 0 до 10 бар соответствует 4 мА и 20 мА соответственно.

Часть 6: График планового технического обслуживания

Чтобы максимизировать жизненный цикл ваших инвестиций, придерживайтесь строгого графика технического обслуживания.

Устранение распространенных проблем:

Показания нестабильны: проверьте наличие пузырьков воздуха в жидкостных линиях или конденсата в газопроводах. Прокачайте систему.

Нет выхода: проверьте напряжение и полярность источника питания.

Показание слишком низкое: проверьте, нет ли частичной блокировки импульсной линии или негерметичности запорного клапана.

Заключение

Датчик давления является важным звеном в вашем контуре управления. Выбирая правильную технологию — будь то универсальный HPM710 для общего использования, HygienicMaster для санитарных нужд или прочную HPM410-C для абразивных сред — и следуя этим строгим протоколам установки и обслуживания, вы гарантируете не только точные данные, но и безопасность и эффективность всего вашего предприятия.
